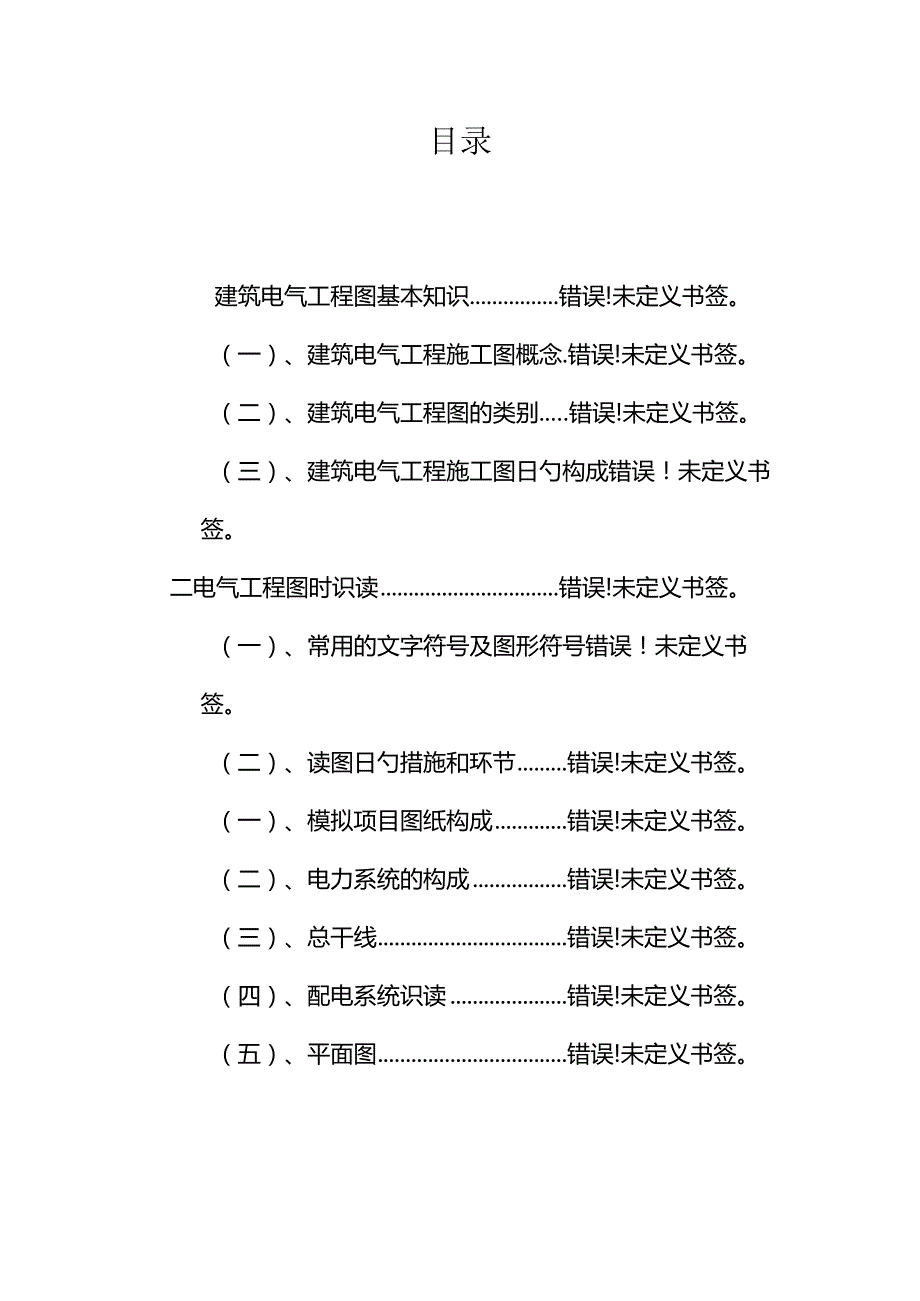

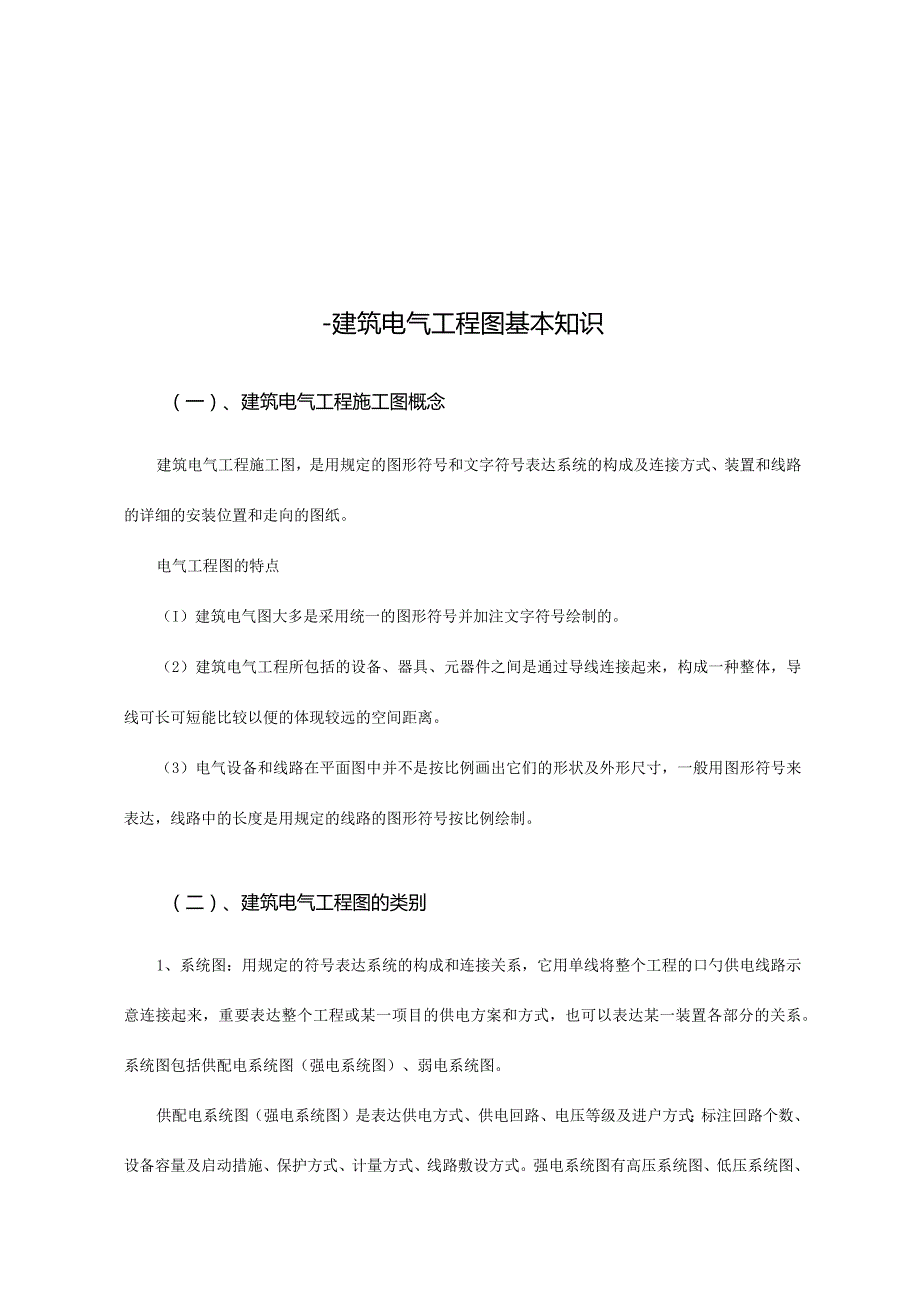

1、目录建筑电气工程图基本知识错误!未定义书签。（一）、建筑电气工程施工图概念.错误!未定义书签。（二）、建筑电气工程图的类别.错误!未定义书签。（三）、建筑电气工程施工图日勺构成错误！未定义书签。二电气工程图时识读错误!未定义书签。（一）、常用的文字符号及图形符号错误！未定义书签。（二）、读图日勺措施和环节错误!未定义书签。（一）、模拟项目图纸构成错误!未定义书签。（二）、电力系统的构成错误!未定义书签。（三）、总干线错误!未定义书签。（四）、配电系统识读错误!未定义书签。（五）、平面图错误!未定义书签。-建筑电气工程图基本知识（一）、建筑电气工程施工图概念建筑电气工程施工图，是用规定的图形符号
2、和文字符号表达系统的构成及连接方式、装置和线路的详细的安装位置和走向的图纸。电气工程图的特点（I）建筑电气图大多是采用统一的图形符号并加注文字符号绘制的。（2）建筑电气工程所包括的设备、器具、元器件之间是通过导线连接起来，构成一种整体，导线可长可短能比较以便的体现较远的空间距离。（3）电气设备和线路在平面图中并不是按比例画出它们的形状及外形尺寸，一般用图形符号来表达，线路中的长度是用规定的线路的图形符号按比例绘制。（二）、建筑电气工程图的类别1、系统图：用规定的符号表达系统的构成和连接关系，它用单线将整个工程的口勺供电线路示意连接起来，重要表达整个工程或某一项目的供电方案和方式，也可以表达某一

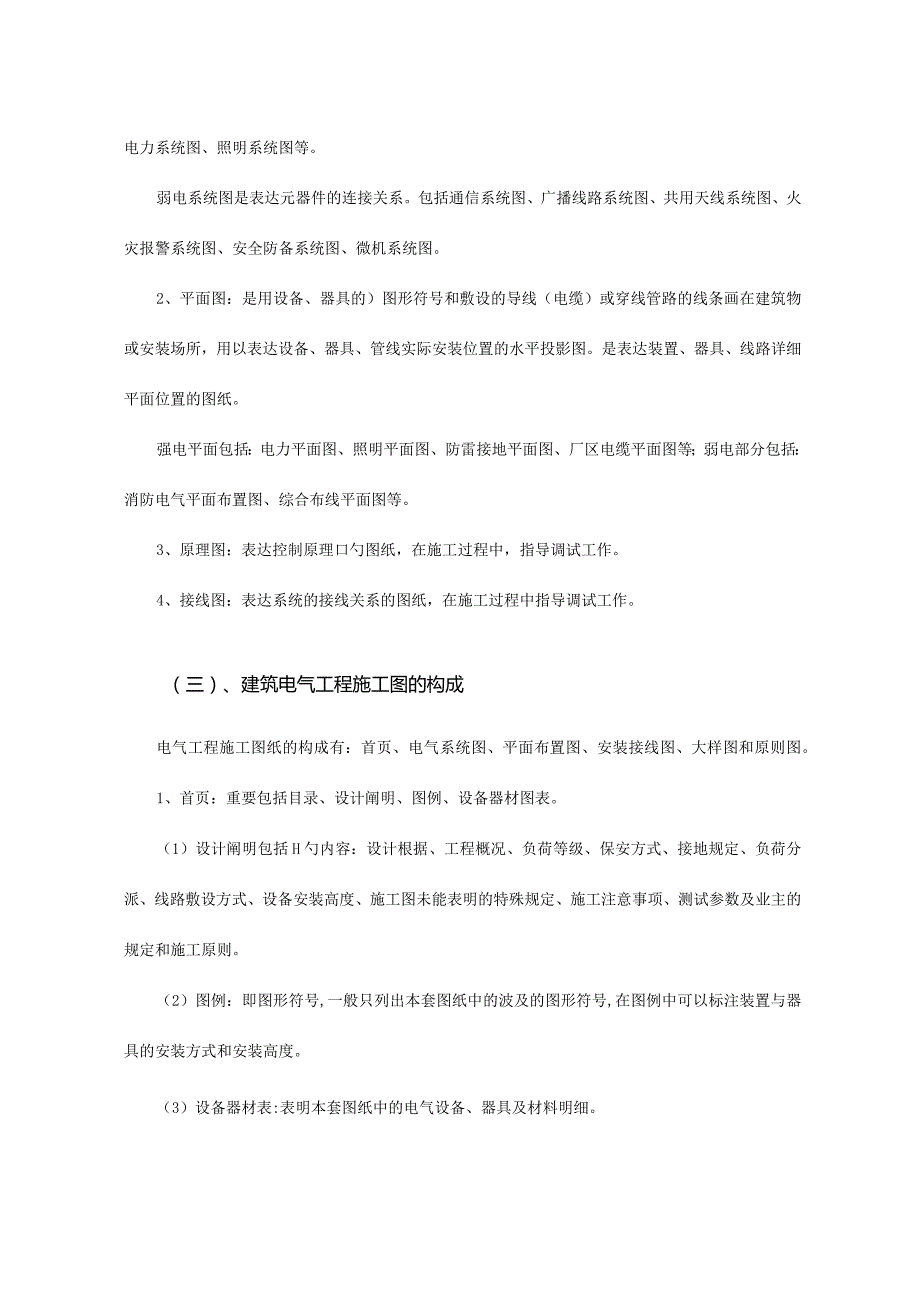

3、装置各部分的关系。系统图包括供配电系统图（强电系统图）、弱电系统图。供配电系统图（强电系统图）是表达供电方式、供电回路、电压等级及进户方式；标注回路个数、设备容量及启动措施、保护方式、计量方式、线路敷设方式。强电系统图有高压系统图、低压系统图、电力系统图、照明系统图等。弱电系统图是表达元器件的连接关系。包括通信系统图、广播线路系统图、共用天线系统图、火灾报警系统图、安全防备系统图、微机系统图。2、平面图：是用设备、器具的）图形符号和敷设的导线（电缆）或穿线管路的线条画在建筑物或安装场所，用以表达设备、器具、管线实际安装位置的水平投影图。是表达装置、器具、线路详细平面位置的图纸。强电平面包括：电
4、力平面图、照明平面图、防雷接地平面图、厂区电缆平面图等；弱电部分包括：消防电气平面布置图、综合布线平面图等。3、原理图：表达控制原理口勺图纸，在施工过程中，指导调试工作。4、接线图：表达系统的接线关系的图纸，在施工过程中指导调试工作。（三）、建筑电气工程施工图的构成电气工程施工图纸的构成有：首页、电气系统图、平面布置图、安装接线图、大样图和原则图。1、首页：重要包括目录、设计阐明、图例、设备器材图表。（1）设计阐明包括H勺内容：设计根据、工程概况、负荷等级、保安方式、接地规定、负荷分派、线路敷设方式、设备安装高度、施工图未能表明的特殊规定、施工注意事项、测试参数及业主的规定和施工原则。（2）图
5、例：即图形符号,一般只列出本套图纸中的波及的图形符号,在图例中可以标注装置与器具的安装方式和安装高度。（3）设备器材表:表明本套图纸中的电气设备、器具及材料明细。2、电气系统图：指导组织定购，安装调试。3、平面布置图：指导施工与验收的根据。4、安装接线图：指导电气安装检查接线。5、原则图集：指导施工及验收根据。二电气工程图的识读（一）、常用的文字符号及图形符号图纸是工程“语言”，这种“语言”是采用规定符号的形式表达出来，符号分为文字符号及图形符号。熟悉和掌握“语言”是十分关键的。对理解设计者的意图、掌握安装工程项目、安装技术、施工准备、材料消耗、安装机器具安排、工程质量、编制施工组织设计、工程
6、施工图预算（或投标报价）意义十分重大。电气工程图常用的文字符号（见表1-1）常用的文字符号有：1、表达相序的文字符号。2、表达线路敷设方式口勺文字符号。3、表达敷设部位的文字符号。4、表达器具安装方式的文字符号。5、线路标注的文字符号（二）电气工程图常用的图形符号（见模拟项目电施D-02图例符号）表1-1电气工程图常用的文字符号线路敷设方式SR用钢线槽敷设AA相（第一相）涂黄色相序BB相（第二相）涂绿色CC相（第三相）涂红色NN相为中性线涂黑色E明敷C暗敷SR沿钢索敷设SC穿水煤气钢管敷设线路敷设方式TC穿电线管敷CP穿金属软管敷设PC穿硬塑料管FPC穿半硬塑料管CT电缆桥架敷设FW沿地敷设沿
7、墙敷设B沿梁敷设敷设部位CE沿天棚敷设或顶板敷设BE沿屋架或跨越屋架敷设CL沿柱敷设CC暗设天棚或顶板内ACC暗设在不能进入的吊顶内CP线吊式CPl固定线吊式CP2防水线吊式Ch链吊式P管吊式W壁装式S吸顶或直敷式器具安装方式R嵌入式（嵌入不可进入的顶棚）CR顶棚内安装（嵌入可进入的顶棚）WR墙壁内安装SP支架上安装CL柱上安装HM座装T台上安装WP电力（动力回路）线路线路的标注方式WC控制回路WL照明回路WEL事故照明回路（二）、读图日勺措施和环节（一）读图的原则就建筑电气施工图而言，一般遵照“六先六后”的原则。即：先强电后弱电、先系统后平面、先动力后照明、先下层后上层、先室内后室外、先简朴
8、后复杂。（二）读图的措施及次序（见图1-1）（I）看标题栏：理解工程项目名称内容、设计单位、设计日期、绘图比例。（2）看目录：理解单位工程图纸的数量及多种图纸的编号。（3）看设计阐明：理解工程概况、供电方式、以及安装技术规定。尤其注意的是有些分项局部问题是在各分项工程图纸上阐明的,看分项工程图纸时也要先看设计阐明。（4）看图例:充足理解各图例符号所示的设备器具名称及标注阐明。（5）看系统图：各分项工程均有系统图，如变配电工程的供电系统图，电气工程的电力系统图，电气照明工程的照明系统图，理解重要设备、元件连接关系及它们的规格、型号、参数等。图1-1电气工程图读图次序（6）看平面图：理解建筑物的平
9、面布置、轴线、尺寸、比例、多种变配电设备、用电设备的编号、名称和它们在平面上的位置、多种变配电设备起点、终点、敷设方式及在建筑物中的走向。(7)读平面图的一般次序(见图1-2)教)(该部分材)士h也OMT-AltMlEItfaift2Efal用由M看电路图、接线图：理解系统中用电设备控制原理，用来指导设备安装及调试工作，在进行控制系统调试及校线工作中，应根据功能关系上至下或从左至右逐一回路地阅读，电路图与接线图端子图配合阅读。图1-2(8)看原则图：原则图详细体现设备、装置、器材的安装方式措施。(9)看设备材料表：设备材料表提供了该工程所使用的J设备、材料的型号、规格、数量,是编制施工方案、编
10、制预算、材料采购的重要根据。(三)读图注意事项就建筑电气工程而言，读图时应注意如下事项：(1)注意阅读设计阐明，尤其是施工注意事项及各分部分项工程的做法，尤其是某些暗设线路、电气设备的基础及多种电气预埋件更与土建工程亲密有关，读图时要结合其他专业图纸阅读；(2)注意系统图与系统图对照看，例如：供配电系统图与电力系统图、照明系统图对照看，查对其对应关系；系统图与平面图对照看，电力系统图与电力平面图对照看，照明系统图与照明平面图对照看，查对有无不对应日勺错误。看系统H勺构成与平面对应的位置，看系统图与平面图线路的敷设方式、线路的型号、规格与否保持一致；(3)注意看平面图的水平位置与其空间位置；(4
11、)注意线路的标注，注意电缆的型号规格、注意导线的根数及线路的敷设方式;(5)注意查对图中标注的比例。NP:45.次KVKx二CF - gPJs2396 2 Z8A甘旱冬、3M8vweS忽APlHDT86sABvo了SCIa-746001acHp G7 5?一Cos:皆 Pt ”37,7 1 G M7-6 2s-i5Bv31118FPCgALC名专百E4CBU6NCE*三一WEgm上1320*320鼻EMX2S=E(后lg32gR C-过三X二，供配电系统：1,供配电系统采用3N50HZ,380220引自厂区变电所（亭），采用TN-C一S接地方式3进户线采用V22铜芯电缆，其它均采用BV500铜
12、芯塑料线共70米。3,进户线动力线采用镀锌钢管暗敷，其它均采用阻燃塑料管暗敷。4,图中未标注截面及根数者为2,5评方，两根，未标管径者24根线为FPCld56根线为FPCl5（内径）工程名称设备用房工程名称设计说明比例1：100图号电施D-Ol图例符号序号符号名称型号及规格备注1f=双管荧光灯2米40链吊,距地23M2防水防尘灯100W吸顶式车库3X墙座灯头40距地EZM4吸顶灯60吸顶式5防水圆球吸顶灯60V吸顶式6/开关距地L3M7单相二，三孔安全插座距地J3M8配电箱底边距地L5M嵌入式91011注灯具型号及厂家由用户自行选择确定工程名称设备用房工程名称图例比例1：100图号电施D-02
13、VV22(3米50+2米25)SCIoO-FCAP-D-I(600*2200*600)DT8865(10)A园。150/5-e-!TM30-225M33(0-125AE4CB332DETM吐100M/3300-100AE4CB332DEIVhLlIDD886E420(40)生4CB232CECE引至AP-l1BV5*10)SC40P-D-2BV(3宗35+2米25)SC50备用引至AL-IB(3米10)FPC32备用负有计算三Pe=45.96KWKx=1UoS8=0,80Pjs=245.96KWI-Ijs=87.28A工程名称设备用房工程名称系统图一比例1：100图号电施D-03AP-I-I(400*600*200)iII变频给水泵IIIAPD-522KWIIIE4CB320DE!变频给水设备变频给水泵II_IBV-410SC32厂家自带配电箱2.2KWBV(5*10)FPC40GL50AII450600200
