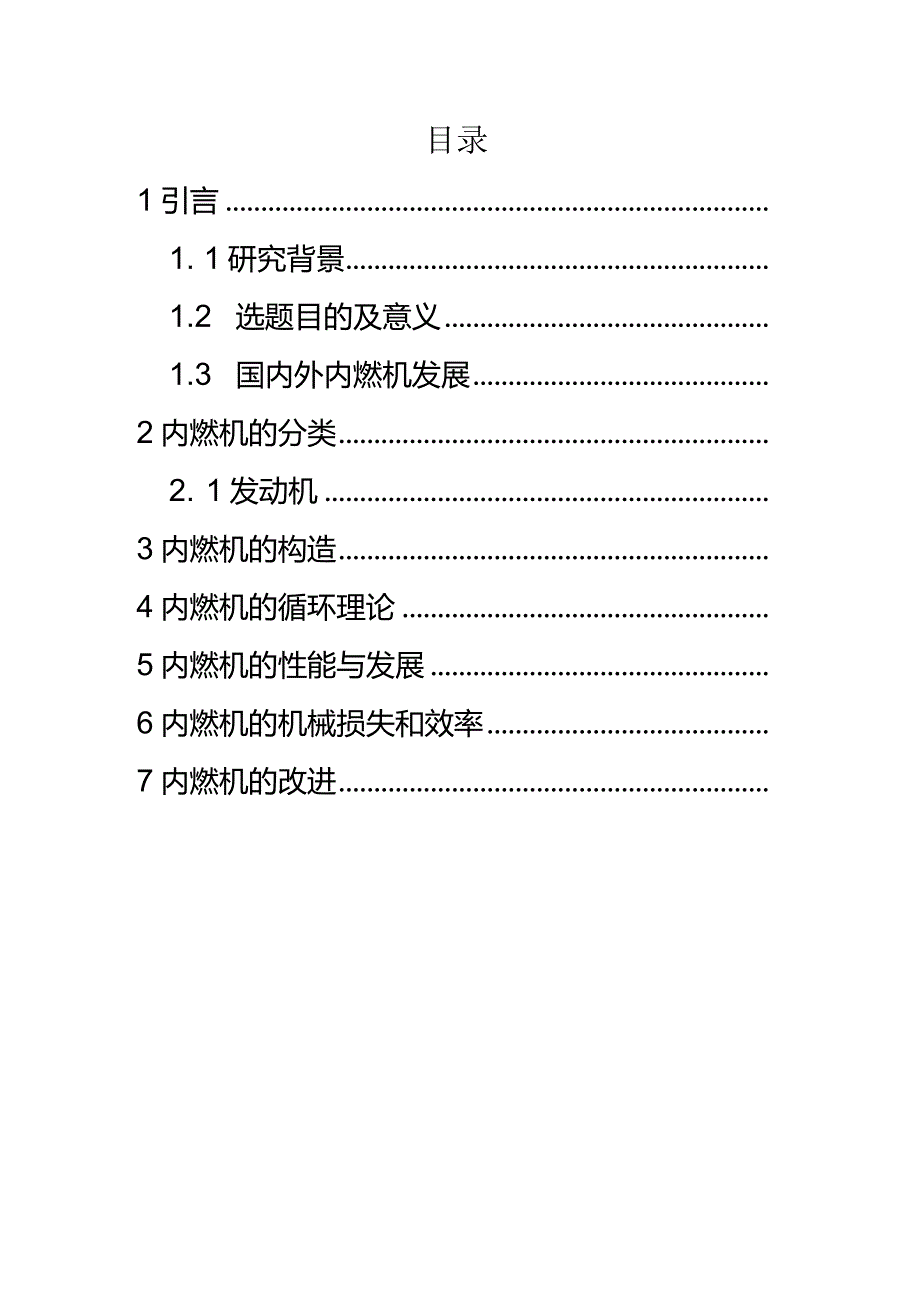

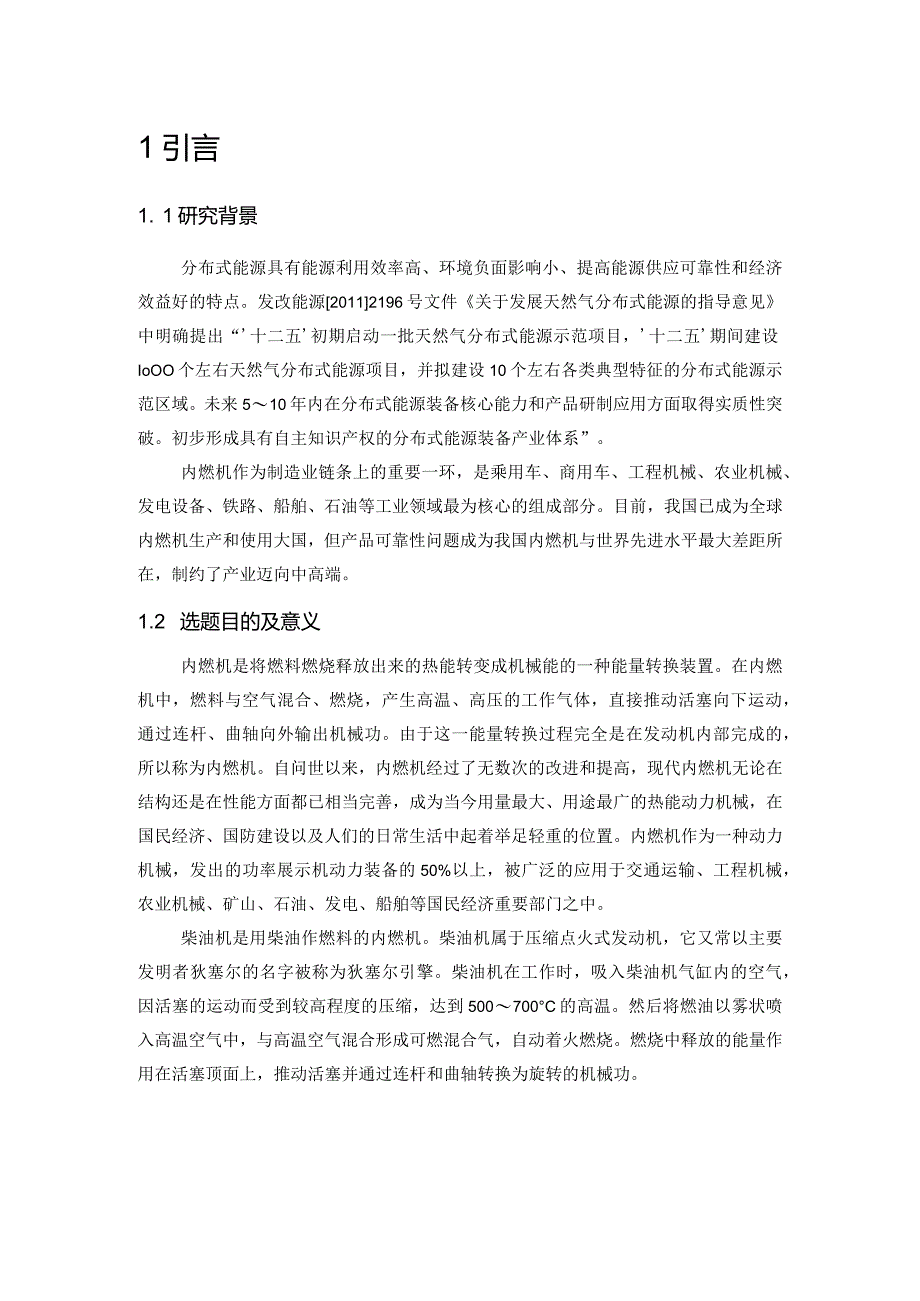

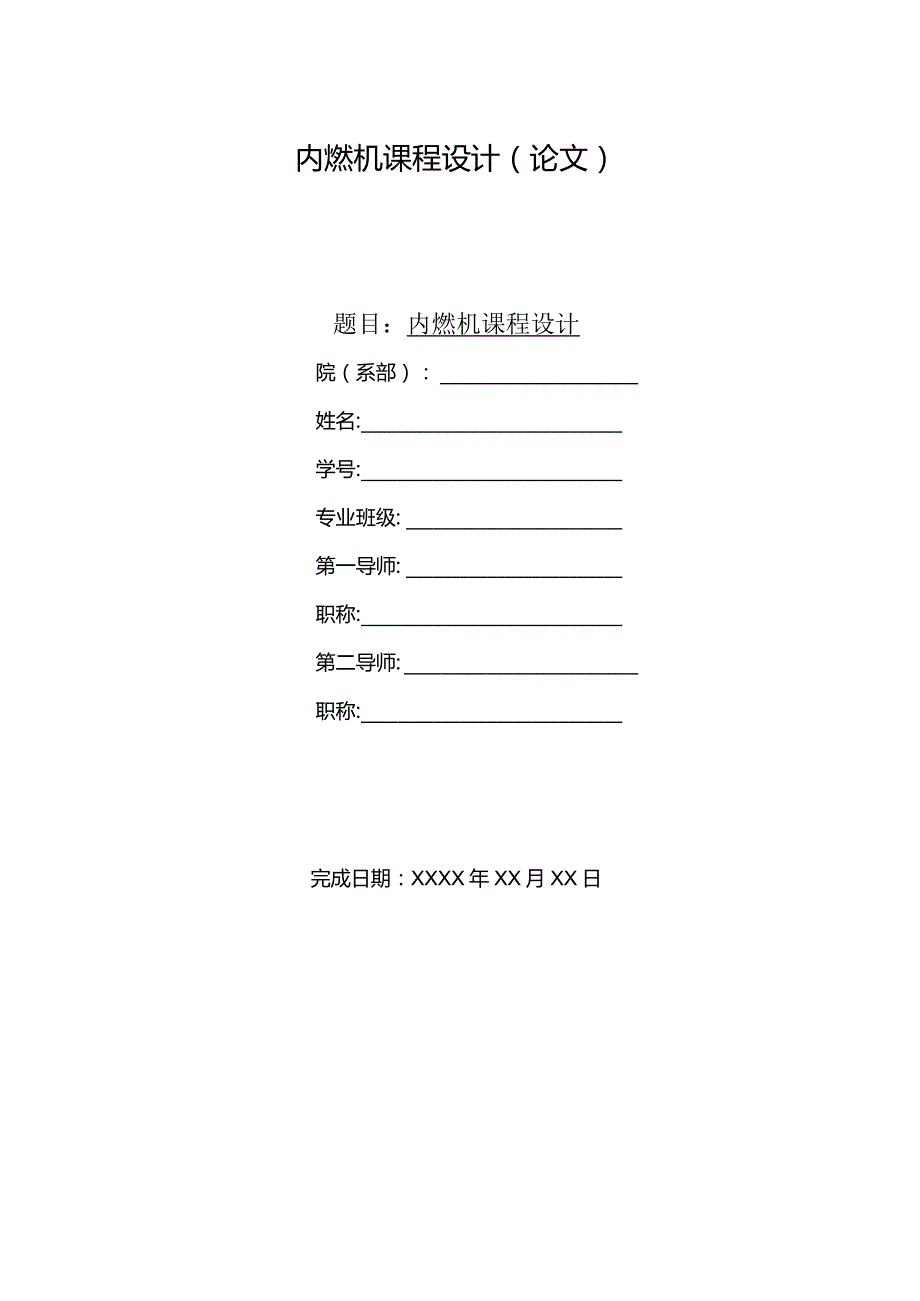

1、内燃机课程设计(论文)题目:内燃机课程设计院(系部):姓名:学号:专业班级:第一导师:职称:第二导师:职称:完成日期:XXXX年XX月XX日目录1引言1. 1研究背景1.2 选题目的及意义1.3 国内外内燃机发展2内燃机的分类2. 1发动机3内燃机的构造4内燃机的循环理论5内燃机的性能与发展6内燃机的机械损失和效率7内燃机的改进1引言1. 1研究背景分布式能源具有能源利用效率高、环境负面影响小、提高能源供应可靠性和经济效益好的特点。发改能源20112196号文件关于发展天然气分布式能源的指导意见中明确提出“十二五初期启动一批天然气分布式能源示范项目,十二五期间建设IoOO个左右天然气分布式能源

2、项目,并拟建设10个左右各类典型特征的分布式能源示范区域。未来510年内在分布式能源装备核心能力和产品研制应用方面取得实质性突破。初步形成具有自主知识产权的分布式能源装备产业体系”。内燃机作为制造业链条上的重要一环,是乘用车、商用车、工程机械、农业机械、发电设备、铁路、船舶、石油等工业领域最为核心的组成部分。目前,我国已成为全球内燃机生产和使用大国,但产品可靠性问题成为我国内燃机与世界先进水平最大差距所在,制约了产业迈向中高端。1.2 选题目的及意义内燃机是将燃料燃烧释放出来的热能转变成机械能的一种能量转换装置。在内燃机中,燃料与空气混合、燃烧,产生高温、高压的工作气体,直接推动活塞向下运动,

3、通过连杆、曲轴向外输出机械功。由于这一能量转换过程完全是在发动机内部完成的,所以称为内燃机。自问世以来,内燃机经过了无数次的改进和提高,现代内燃机无论在结构还是在性能方面都已相当完善,成为当今用量最大、用途最广的热能动力机械,在国民经济、国防建设以及人们的日常生活中起着举足轻重的位置。内燃机作为一种动力机械,发出的功率展示机动力装备的50%以上,被广泛的应用于交通运输、工程机械,农业机械、矿山、石油、发电、船舶等国民经济重要部门之中。柴油机是用柴油作燃料的内燃机。柴油机属于压缩点火式发动机,它又常以主要发明者狄塞尔的名字被称为狄塞尔引擎。柴油机在工作时,吸入柴油机气缸内的空气,因活塞的运动而受

4、到较高程度的压缩,达到500700C的高温。然后将燃油以雾状喷入高温空气中,与高温空气混合形成可燃混合气,自动着火燃烧。燃烧中释放的能量作用在活塞顶面上,推动活塞并通过连杆和曲轴转换为旋转的机械功。1.3 国内外发展1.3.1 我国内燃机的发展国内的汽车工业水平要比发达国家汽车工业水平落后二十年,那么内燃机制动器实验技术也就相对的落后了。但随着我国汽车工业技术的发展,特别是轿车工业的发展,合资企业的引进,国外先进技术的进入,以及对国外先进技术的消化吸收和自护创新,我国的内燃机实验技术也取得了巨大的进步,特别是在提高整车性能、保障安全、提高乘车者的舒适性,满足人们不断提高的生活物质需求、改善生活

5、环境等方面都发挥了很大的作用。1.3.2 国外内燃机的发展19世纪中期,科学家完善了通过燃烧煤气,汽油和柴油等产生的热转化机械动力的理论。这为内燃机的发明奠定了基础。活塞式内燃机自19世纪60年代问世以来,经过不断改进和发展,己是比较完善的机械。它热效率高、功率和转速范围宽、配套方便、机动性好,所以获得了广泛的应用。全世界各种类型的汽车、拖拉机、农业机械、工程机械、小型移动电站和战车等都以内燃机为动力。海上商船、内河船舶和常规舰艇,以及某些小型飞机也都由内燃机来推进。世界上内燃机的保有量在动力机械中居首位,它在人类活动中占有非常重要的地位。活塞式内燃机起源于用火药爆炸获取动力,但因火药燃烧难以

6、控制而未获成功。1794年,英国人斯特里特提出从燃料的燃烧中获取动力,并且第一次提出了燃料与空气混合的概念。1833年,英国人赖特提出了直接利用燃烧压力推动活塞作功的设计。之后人们又提出过各种各样的内燃机方案,但在十九世纪中叶以前均未付诸实用。直到1860年,法国的勒努瓦模仿蒸汽机的结构,设计制造出第一台实用的煤气机。这是一种无压缩、电点火、使用照明煤气的内燃机。勒努瓦首先在内燃机中采用了弹力活塞环。这台煤气机的热效率为4%左右。英国的巴尼特曾提倡将可燃混合气在点火之前进行压缩,随后又有人著文论述对可燃混合气进行压缩的重要作用,并且指出压缩可以大大提高勒努瓦内燃机的效率。1862年,法国科学家

7、罗沙对内燃机热力过程进行理论分析之后,提出提高内燃机效率的要求,这就是最早的四冲程工作循环。1876年,德国发明家奥托(Otto)运用罗沙的原理,创制成功第一台往复活塞式、单缸、卧式、3.2千瓦(4.4马力)的四冲程内燃机,仍以煤气为燃料,采用火焰点火,转速为156.7转/分,压缩比为2.66,热效率达到14%,运转平稳。在当时,无论是功率还是热效率,它都是最高的。奥托内燃机获得推广,性能也在提高。1880年单机功率达到1115千瓦(1520马力),到1893年又提高到150千瓦。由于压缩比的提高,热效率也随之增高,1886年热效率为15.5%,1897年已高达2026%。1881年,英国工程

8、师克拉克研制成功第一台二冲程的煤气机,并在巴黎博览会上展出。随着石油的开发,比煤气易于运输携带的汽油和柴油引起了人们的注意,首先获得试用的是易于挥发的汽油。1883年,德国的戴姆勒(Daimler)创制成功第一台立式汽油机,它的特点是轻型和高速。当时其他内燃机的转速不超过200转/分,它却一跃而达到800转/分,特别适应交通动输机械的要求。18851886年,汽油机作为汽车动力运行成功,大大推动了汽车的发展。同时,汽车的发展又促进了汽油机的改进和提高。不久汽油机又用作了小船的动力。1892年,德国工程师狄塞尔(DieSeD受面粉厂粉尘爆炸的启发,设想将吸入气缸的空气高度压缩,使其温度超过燃料的

9、自燃温度,再用高压空气将燃料吹入气缸,使之着火燃烧。他首创的压缩点火式内燃机(柴油机)于1897年研制成功,为内燃机的发展开拓了新途径。狄塞尔开始力图使内燃机实现卡诺循环,以求获得最高的热效率,但实际上做到的是近似的等压燃烧,其热效率达26%o压缩点火式内燃机的问世,引起了世界机械业的极大兴趣,压缩点火式内燃机也以发明者而命名为狄塞尔引擎。这种内燃机以后大多用柴油为燃料,故又称为柴油机。1898年,柴油机首先用于固定式发电机组,1903年用作商船动力,1904年装于舰艇,1913年第一台以柴油机为动力的内燃机车制成,1920年左右开始用于汽车和农业机械。早在往复活塞式内燃机诞生以前,人们就曾致

10、力于创造旋转活塞式的内燃机,但均未获成功。直到1954年,联邦德国工程师汪克尔(WankeD解决了密封问题后,才于1957年研制出旋转活塞式发动机,被称为汪克尔发动机。它具有近似三角形的旋转活塞,在特定型面的气缸内作旋转运动,按奥托循环工作。这种发动机功率高、体积小、振动小、运转平稳、结构简单、维修方便,但由于它燃料经济性较差、低速扭矩低、排气性能不理想,所以还只是在个别型号的轿车上得到采用。内燃机的种类很多,按所用燃料分有,汽油机、柴油机、天然气发动机、液化石油发动机、酒精发动机,双燃料发动机,灵活燃料发动机。按缸内着火方式分有,压燃机、点燃机。按冲程分有,四冲程、二冲程。按活塞运动方式分有

11、,往复活塞式、旋转活塞式。按气缸冷却方式分有,液体冷却、气体冷却。按汽缸数分有,单缸和多缸。按转速分有,低速、中速和高速。安增压成度分有,非增压和增压。铉气缸排列分有,立式、卧式、直列式、V型、W型、对置气缸或对置活塞式、H型、王字型,X型、星型。按混合气准备方式分有,化油器式、进气管或进气道式、缸内直接喷射,分层冲量。镂燃烧室分有,开式燃烧室、分式燃烧室。按用途分有,农用、船用、汽车用、工程机械用、拖拉机用、发电机用、内燃机车用。内燃机机构复杂,零部件繁多,但基本的机构和系统却是必须的。1,曲柄连杆系统,它是将热能转化为机械能的主要结构,他通过旋转,来完成进气、压缩和排气。2,配器系统,他就

12、像人的呼吸器官,来完成进气和排气。3,燃料供给系统,它会根据不同的要求配制出品不同浓度及量度的燃料,他是内燃机的动力来源。4,润滑系统,由于摩擦而消耗的能量占了能量消耗的一大部分,而能够减小摩擦来减小能量消耗则是一项极有用的工作,5,冷却系统。6,点火系统。7,启动系统。2.1发动机内燃机:燃料在气缸内燃烧的热机。内燃机:汽油机一一利用汽油作燃料的机器。柴油机一一利用柴油作燃料的机器。柴油机内燃机自从诞生以来能迅速发展并占领整个市场,这和他本身的优点是分不开的,内燃机的优势有以下几点:内燃机湿热及效率最高的动力机械。转速范围广,功率范围广。转速从70rmin到9OOS7min,单机功率从IKW

13、到9KW,其他热机无法与之匹敌。结构紧凑,移动方便。内燃机的比质量为0.2222kgKW0启动迅速。内燃机启动只需几秒钟。操作方便。3内燃机的构造四冲程内燃机是在进气、压缩、膨胀和排气四个行程内完成一个工作循环,此间曲轴旋转两圈。进气行程时,此时进气门开启,排气门关闭。流过空气滤清器的空气,或经化油器与汽油混合形成的可燃混合气,经进气管道、进气门进入气缸;压缩行程时,气缸内气体受到压缩,压力增高,温度上升;膨胀行程是在压缩上止点前喷油或点火,使混合气燃烧,产生高温、高压,推动活塞下行并作功;排气行程时,活塞推挤气缸内废气经排气门排出。此后再由进气行程开始,进行下一个工作循环。柴油机工作时,一般

14、分为吸气、压缩、爆发、排气等步骤。开始时,活塞从上止点下行到下止点,将新鲜空气吸入气缸,然后从下止点上行到上止点,将吸入的气体压缩,使其压力及温度升高。当接近上止点时,气体温度已超过柴油燃点,此时由喷油嘴将柴油喷入迅速燃烧,高温高压燃气推动活塞下行做功。之后,活塞再次从下止点上行,将废气排出气缸,完成一个循环。活塞往复不停地工作,带动连杆使曲轴转动,就从曲轴上把动能传输出来。打开 关闭压缩冲程:f关闭品内燃机(汽油机)的工作原理吸气冲程:进气门打开,排气门关闭,活塞向下运动,汽油和空气的混合物进入气缸。内燃机(汽油机)的工作原理进气门和排气门都关闭,活塞向上运动,燃料混合物被压缩。内燃机(汽油

15、机)的工作原理做功冲程:在压缩冲程结束时,火花塞产生电火花,使燃料猛烈燃烧产生高温高压的气体。高温高压的气体推动活塞向下运动,带动曲轴转动,对外做功。内燃机(汽油机)的工作原理排气冲程:打开进气门关闭,排气门打开,活塞向上运动,把废气排出气缸。5 .内燃机的循环和发展柴油机和汽油机一样,每个工作循环也经历进气、压缩、作功和排气四个过程。但由于柴油粘度比汽油大,不易蒸发,但自燃温度却低于汽油,故柴油机可燃混合气的形成和燃烧方式与汽油机不同。柴油机在进气冲程吸入的是纯空气,在压缩冲程接近终了时,柴油经喷油泵将油压提高到IOMPa以上,通过喷油器以雾状喷人气缸,在很短时间内与压缩后的高温空气混合,形成可燃混合气。因此,柴油机的可燃混合气是在气缸内部形成的。由于柴油机的压缩比高,所以压缩终了时气缸内空气压力可达3.54.5MPa,温度高达7501000K,大大超过柴油的自燃温度,故柴油喷入气缸后,在很短的时间内即自行着火燃烧,燃气压力急剧上升到69MPa,温度升高到2000-2500Ko在高压气体推动下,活塞向下运动并带动曲轴旋转作功。废气同样经排气门、排气管等处排人大气。四行程汽油机或柴油机,在一个工作循环中,只有一个行程作功,其余三个行程都是为作功行程创造条件的辅助行程。因此,单缸发动机工作不平稳。现代汽车都采用多缸发动机,在多缸发动
