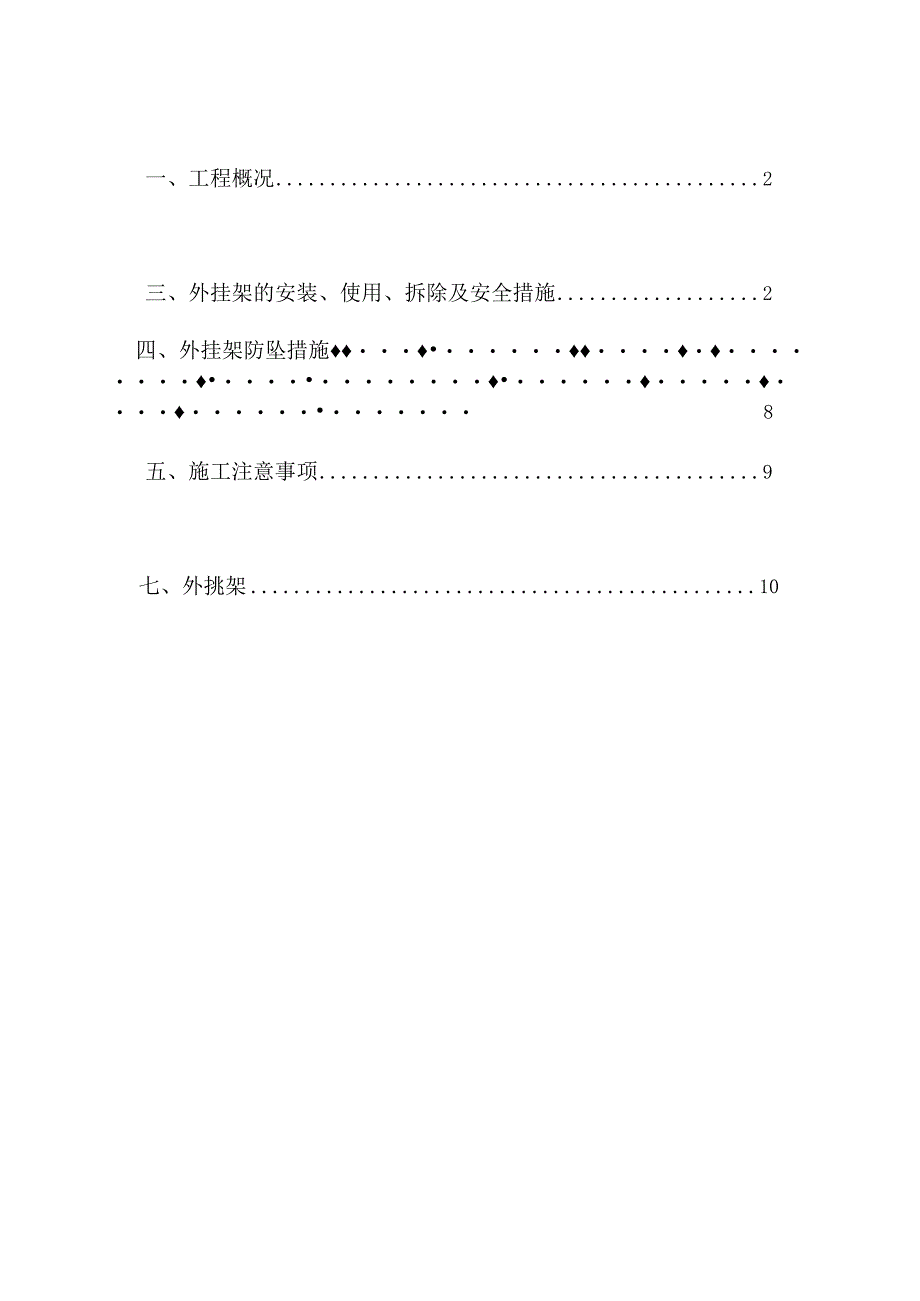

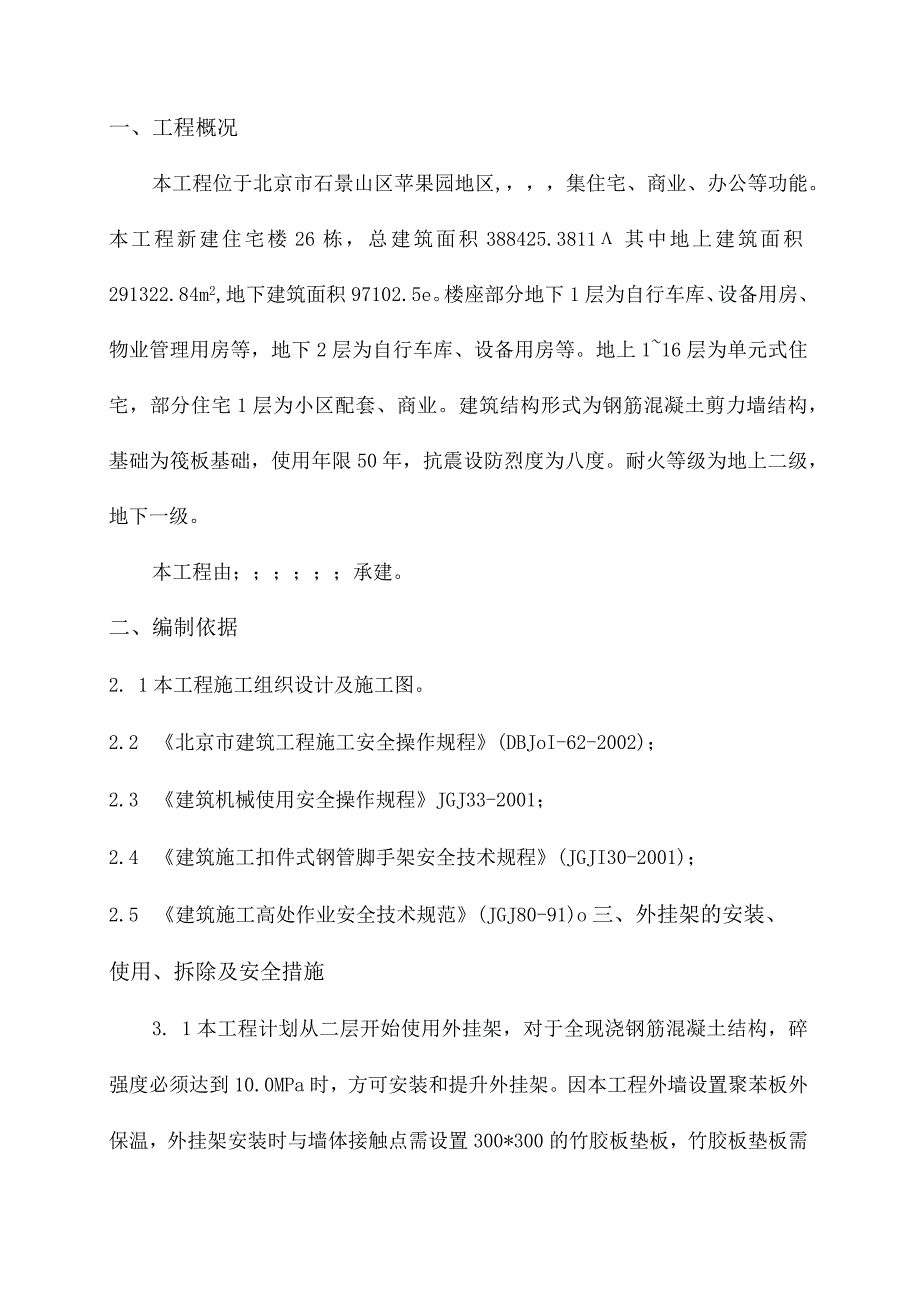

1、一、工程概况2三、外挂架的安装、使用、拆除及安全措施2四、外挂架防坠措施8五、施工注意事项9七、外挑架10一、工程概况本工程位于北京市石景山区苹果园地区,，集住宅、商业、办公等功能。本工程新建住宅楼26栋，总建筑面积388425.3811其中地上建筑面积291322.84m2,地下建筑面积97102.5e。楼座部分地下1层为自行车库、设备用房、物业管理用房等，地下2层为自行车库、设备用房等。地上116层为单元式住宅，部分住宅1层为小区配套、商业。建筑结构形式为钢筋混凝土剪力墙结构，基础为筏板基础，使用年限50年，抗震设防烈度为八度。耐火等级为地上二级，地下一级。本工程由；承建。二、编制依据2.

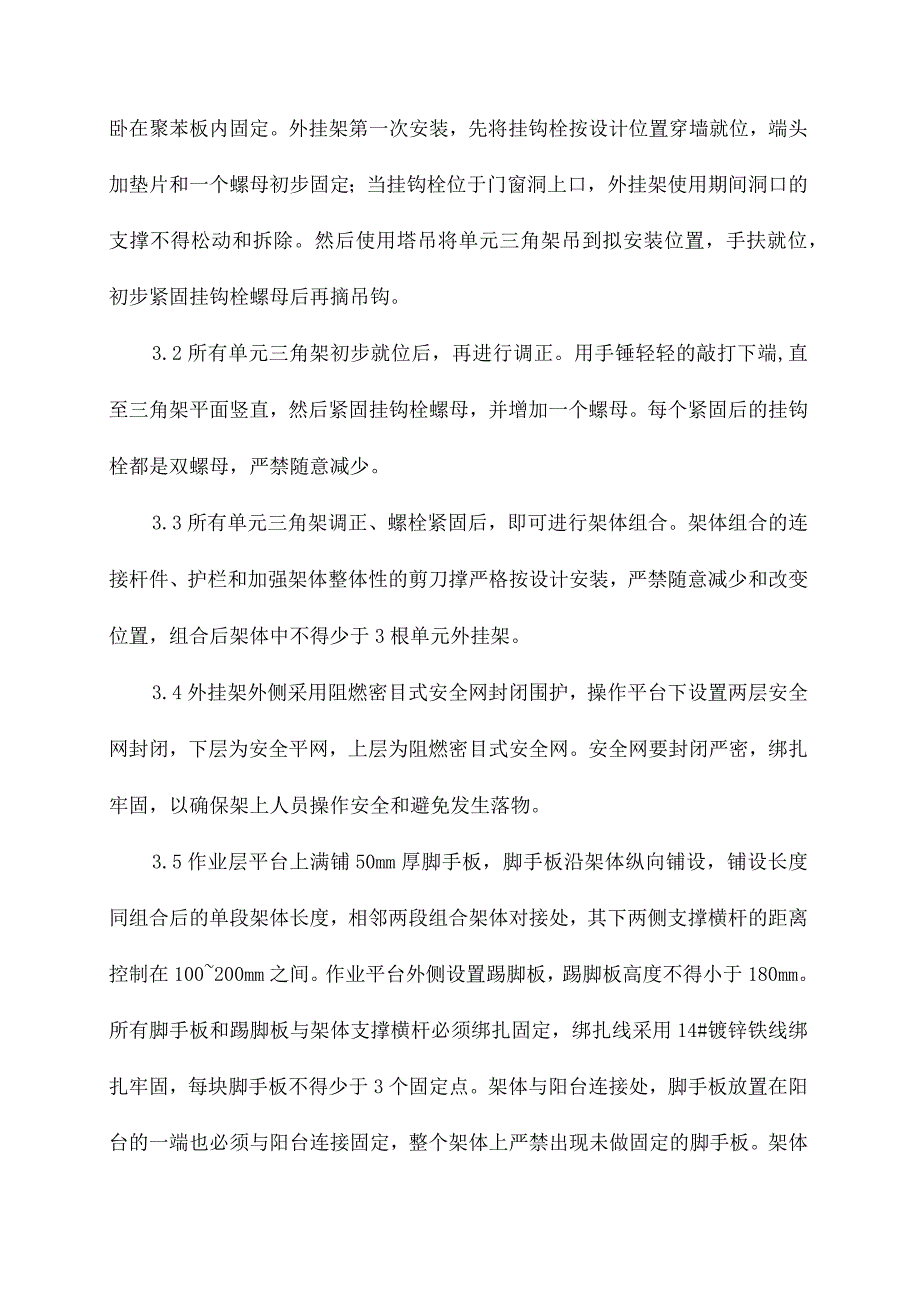

2、 1本工程施工组织设计及施工图。2.2 北京市建筑工程施工安全操作规程(DBJoI-62-2002)；2.3 建筑机械使用安全操作规程JGJ33-2001；2.4 建筑施工扣件式钢管脚手架安全技术规程(JGJI30-2001)；2.5 建筑施工高处作业安全技术规范(JGJ80-91)o三、外挂架的安装、使用、拆除及安全措施3. 1本工程计划从二层开始使用外挂架，对于全现浇钢筋混凝土结构，碎强度必须达到10.0MPa时，方可安装和提升外挂架。因本工程外墙设置聚苯板外保温，外挂架安装时与墙体接触点需设置300*300的竹胶板垫板，竹胶板垫板需卧在聚苯板内固定。外挂架第一次安装，先将挂钩栓按设计位置
3、穿墙就位，端头加垫片和一个螺母初步固定；当挂钩栓位于门窗洞上口，外挂架使用期间洞口的支撑不得松动和拆除。然后使用塔吊将单元三角架吊到拟安装位置，手扶就位，初步紧固挂钩栓螺母后再摘吊钩。3.2所有单元三角架初步就位后，再进行调正。用手锤轻轻的敲打下端,直至三角架平面竖直，然后紧固挂钩栓螺母，并增加一个螺母。每个紧固后的挂钩栓都是双螺母，严禁随意减少。3.3所有单元三角架调正、螺栓紧固后，即可进行架体组合。架体组合的连接杆件、护栏和加强架体整体性的剪刀撑严格按设计安装，严禁随意减少和改变位置，组合后架体中不得少于3根单元外挂架。3.4外挂架外侧采用阻燃密目式安全网封闭围护，操作平台下设置两层安全网
4、封闭，下层为安全平网，上层为阻燃密目式安全网。安全网要封闭严密，绑扎牢固，以确保架上人员操作安全和避免发生落物。3.5作业层平台上满铺50mm厚脚手板，脚手板沿架体纵向铺设，铺设长度同组合后的单段架体长度，相邻两段组合架体对接处，其下两侧支撑横杆的距离控制在100200mm之间。作业平台外侧设置踢脚板，踢脚板高度不得小于180mm。所有脚手板和踢脚板与架体支撑横杆必须绑扎固定，绑扎线采用14#镀锌铁线绑扎牢固，每块脚手板不得少于3个固定点。架体与阳台连接处，脚手板放置在阳台的一端也必须与阳台连接固定，整个架体上严禁出现未做固定的脚手板。架体提升时脚手板随架体一同提升。3.6外挂架架体提升时，架
5、体拟就位位置墙体碎的强度不得低于IOKPa,并且与墙体相连的顶板碎已浇筑完毕方可提升。提升前先拆除相邻两段架体之间的连接杆件（单段组合架体内连接杆件、护栏、剪刀撑、脚手板不得松动），操作平台上的各种物料要清除干净。起吊点对称设置两点，且必须设置在单元三角架上。塔吊吊钩系牢后，再松动挂钩栓螺母，并认真检查挂钩栓螺母是否全部松动，确认后方可起吊。起吊过程中吊钩垂直、平稳、缓慢起吊，另在架体两侧上、下共系四道保持架体平衡的缆风绳，起吊过程操作人员站在楼板上手拽缆风绳协调架体平衡，并辅助塔吊将架体挂到拟就位的挂钩栓上。架体就位前挂钩栓必须装齐，每根挂钩栓配一块垫片两个螺母。架体就位后，立即紧固螺母，螺
6、母全部紧固后再摘塔吊吊钩，架体使用前在认真检查架体内连接杆件是否松动，并用短钢管将相邻的架体连接成整体。从下层架体挂钩栓螺母松动开始至上层架体挂钩栓螺母紧固完毕，整个架体提升过程中，外挂架架体上严禁站人；地面设警戒线，任何人员不得在警戒线内走动。3.7外挂架操作平台每平方米施工活荷载不得超过3KN,且严禁堆放碎、钢筋等材料。第一次使用前必须进行荷载试验，荷载试验部位选在挂钩栓位于门窗洞口上的部位，试验加载先吊装一块不小于单段架体纵向长度的外墙大钢模，安装在使用位置，然后在操作平台上再按4.5KN11f荷载加载,试验未发现焊缝开裂、架体结构变形、工程结构变形过大或破坏等情况，方可投入使用。1.1
7、 8每班工人上架作业时，应先行检查有无影响安全作业的问题存在，在排除和解决后方可开始作业。在作业中发现有不安全的情况和迹象时，应立即停止作业进行检查，解决后才能恢复正常作业；发现有异常和危险情况时，应立即通知所有架体上人员撤离。3.9 作业中，应注意自我安全保护和他人的安全，避免发生碰撞、闪失和落物。严禁上架人员在架上戏闹和坐在栏杆上等不安全处休息，严禁上架人员在操作平台上奔跑。3.10 施工中，禁止随意拆除外挂架的基本构架杆件、整体性杆件、连接紧固件。确因操作要求需要临时拆除时，必须经项目技术主管人员、安全主管人员同意，并采取相应弥补措施，并在作业完毕后，及时予以恢复。架体使用中，任何情况下
8、严禁松动和拆除挂钩栓。3.11每日收工前应清理操作平台，将操作平台上的材料物品堆放整齐,垃圾清运出去；在作业期间，应及时清理落入安全网内的材料和物品。在任何情况下，严禁自架上向下抛掷材料物品和倾倒垃圾。3.12单栋主体结构施工完，外挂架局部开始拆除。外挂架拆除也采用分段整体拆除。先将架体分段处的连接短钢管拆除，把操作平台的各种物料清除干净，挂上塔吊吊钩，起吊点位置设置同架体提升起吊点位置。塔吊吊钩系牢后，再松动挂钩栓螺母。起吊后操作人员先手拽缆风绳将架体协调到自由平衡状态，吊钩再平稳下落。最后将架体吊放到地面指定位置,摘下吊钩。下雨及六级以上大风天气，不得进行架体升降和拆除。3. 13外挂架拆
9、除过程中，操作人员应做好配合、协调动作。架体落地后，将架体所有组合构件、脚手板、安全网等全部拆除，分类码放整齐。3.14 外架侧立面图：外架侧立面图四、外挂架防坠措施3.15 防止外挂架在使用过程中，外挂架挂钩栓出现意外，架体下坠,架体设置防坠措施。利用大钢模最上一排穿墙螺栓孔安装防坠装置。外挂架提升就位、螺栓紧固后，用钢丝绳从架体单元三角架中纵向穿越。在两端，钢丝绳从螺栓预留孔中穿过碎墙体，在墙体另一面用14钢丝绳6*19专用马牙卡具卡死。架体在正常使用时，钢丝绳不承受竖向荷载，当挂钩栓出现意外架体下坠时，钢丝绳立即进入工作状态，承受架体竖向荷载，阻止架体下坠。4. 2外挂架防坠装置在架体提
10、升时拆除，架体提升就位后在安装到位。五、施工注意事项5.1在外墙模板施工时，严格按外挂架平面布置图和标高预留孔图，预先将预留套管与模板固定，以备外挂架施工用。5. 2吊装就位要平稳、准确、不碰撞、不兜挂。5.3在吊装时必须使用大卡环，不允许使用吊钩。5. 4吊装人员要相对固定，施工前进行技术安全书面交底。5.5经常检查穿墙拉杆、安全网、外架吊具是否损坏，松动时必须及时更换。5. 6模板施工时待模板调整完毕后，斜支撑不得受力于外挂架。5. 7挂架所使用的材料必须是指定的合格品。六、安全要求61所有操作人员须经体检合格才能上岗操作。6. 2操作人员必须熟悉架子知识及技能，已进行安全教育，并具有上岗
11、证。7. 3操作人员不准酒后上岗，工作时必须戴好安全帽、安全带及穿胶鞋才能上岗。6. 4所有架子工不能疲劳作业。6.5外挂架上不准长时间堆放物料，不得任意乱置物品或向下丢弃、传递物件。6. 6专业架子队应与结构施工队密切配合。七、外挑架7. 1本工程从地上二层开始使用挑架，往上每三层安装挑架。最下一层挑架挂双层密目安全网，其余层挂一层安全网（见附图）。挑架距离外墙5米，外墙环绕中14钢丝绳，挑架横向拉中14钢丝绳，中间挂密目安全网。为确保兜住坠物，外墙钢丝绳比挑架上的钢丝绳低1.2米。挑架横杆由外墙预留孔穿入墙体内，室内架2根横杆2竖杆。立面用剪刀撑加固。7.2首层顶板碎浇筑完成后，待碎强度达到4MPa时安装挑架。7. 3挑架提升时上层楼板碎浇筑完碎终凝达到4MPa后方可进行。提升架子均划出安全区，设警戒标志，地面有专人警戒。7. 4结构封顶后用塔吊将挑架整片吊到地面后解体。7.5搭拆架子需与其他工序进行合理安排，避免交叉作业。7.6拆除前检查架子上的材料、杂物是否清理干净，拆下的材料转到上面楼层，严禁从高空抛掷。7.8挑架安装示意图如下:
