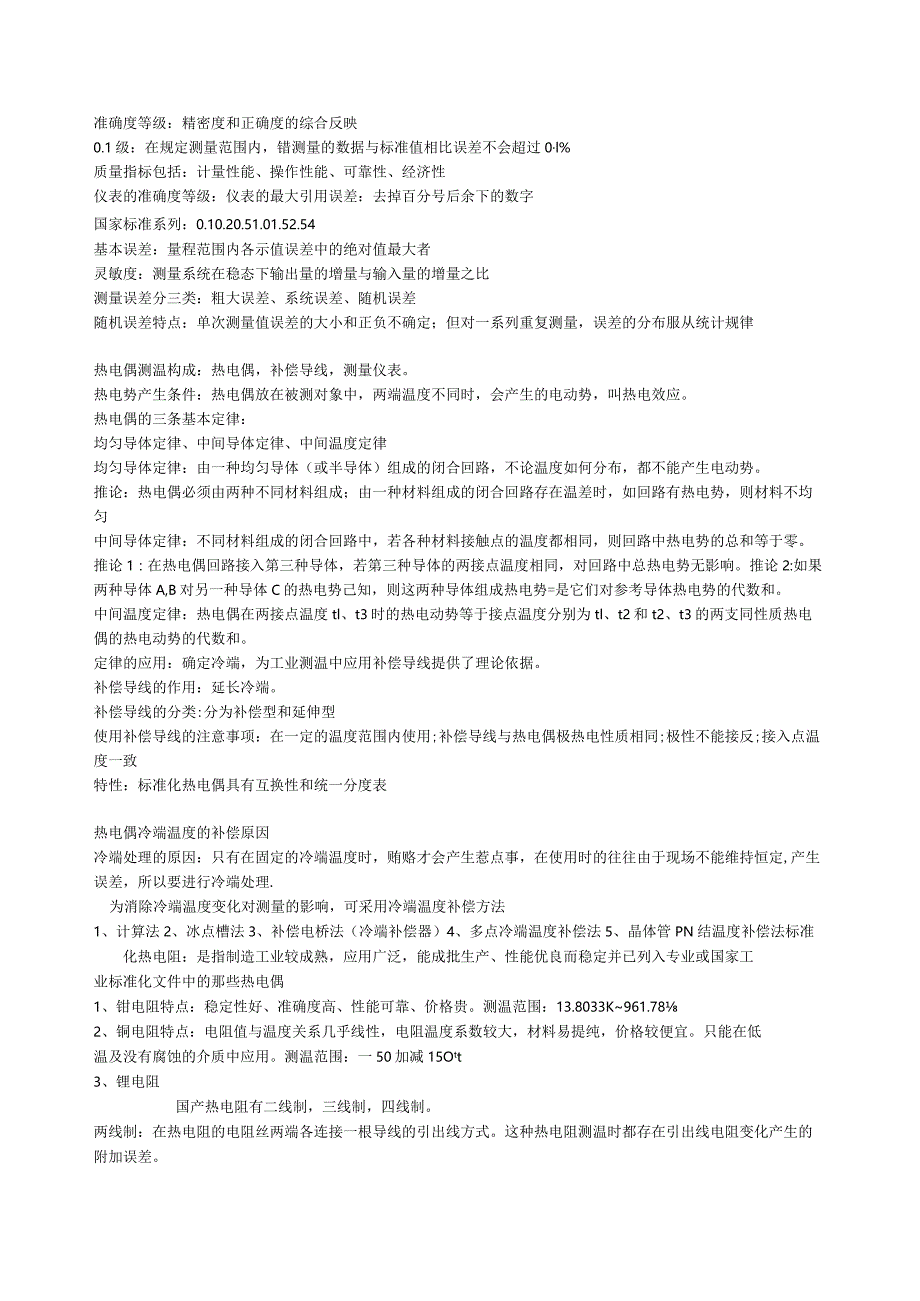

1、准确度等级：精密度和正确度的综合反映0.1级：在规定测量范围内，错测量的数据与标准值相比误差不会超过0l%质量指标包括：计量性能、操作性能、可靠性、经济性仪表的准确度等级：仪表的最大引用误差：去掉百分号后余下的数字国家标准系列：0.10.20.51.01.52.54基本误差：量程范围内各示值误差中的绝对值最大者灵敏度：测量系统在稳态下输出量的增量与输入量的增量之比测量误差分三类：粗大误差、系统误差、随机误差随机误差特点：单次测量值误差的大小和正负不确定；但对一系列重复测量，误差的分布服从统计规律热电偶测温构成：热电偶，补偿导线，测量仪表。热电势产生条件：热电偶放在被测对象中，两端温度不同时，会
2、产生的电动势，叫热电效应。热电偶的三条基本定律：均匀导体定律、中间导体定律、中间温度定律均匀导体定律：由一种均匀导体（或半导体）组成的闭合回路，不论温度如何分布，都不能产生电动势。推论：热电偶必须由两种不同材料组成；由一种材料组成的闭合回路存在温差时，如回路有热电势，则材料不均匀中间导体定律：不同材料组成的闭合回路中，若各种材料接触点的温度都相同，则回路中热电势的总和等于零。推论1：在热电偶回路接入第三种导体，若第三种导体的两接点温度相同，对回路中总热电势无影响。推论2:如果两种导体A,B对另一种导体C的热电势己知，则这两种导体组成热电势=是它们对参考导体热电势的代数和。中间温度定律：热电偶在
3、两接点温度tl、t3时的热电动势等于接点温度分别为tl、t2和t2、t3的两支同性质热电偶的热电动势的代数和。定律的应用：确定冷端，为工业测温中应用补偿导线提供了理论依据。补偿导线的作用：延长冷端。补偿导线的分类:分为补偿型和延伸型使用补偿导线的注意事项：在一定的温度范围内使用;补偿导线与热电偶极热电性质相同;极性不能接反;接入点温度一致特性：标准化热电偶具有互换性和统一分度表热电偶冷端温度的补偿原因冷端处理的原因：只有在固定的冷端温度时，贿赂才会产生惹点事，在使用时的往往由于现场不能维持恒定,产生误差，所以要进行冷端处理.为消除冷端温度变化对测量的影响，可采用冷端温度补偿方法1、计算法2、冰
4、点槽法3、补偿电桥法（冷端补偿器）4、多点冷端温度补偿法5、晶体管PN结温度补偿法标准化热电阻：是指制造工业较成熟，应用广泛，能成批生产、性能优良而稳定并已列入专业或国家工业标准化文件中的那些热电偶1、钳电阻特点：稳定性好、准确度高、性能可靠、价格贵。测温范围：13.8033K961.782、铜电阻特点：电阻值与温度关系几乎线性，电阻温度系数较大，材料易提纯，价格较便宜。只能在低温及没有腐蚀的介质中应用。测温范围：一50加减15Ott3、锂电阻国产热电阻有二线制，三线制，四线制。两线制：在热电阻的电阻丝两端各连接一根导线的引出线方式。这种热电阻测温时都存在引出线电阻变化产生的附加误差。三线制：

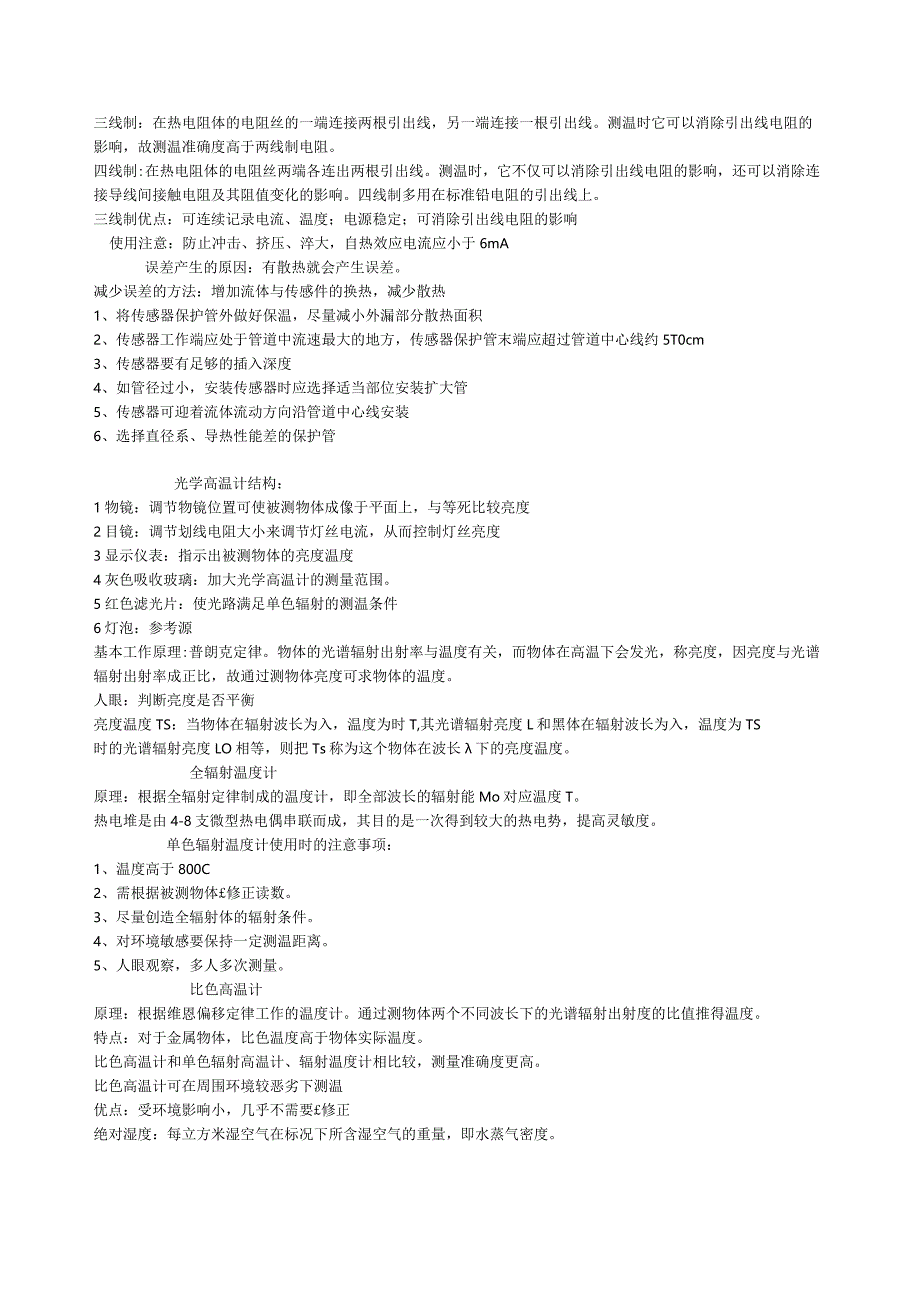

5、在热电阻体的电阻丝的一端连接两根引出线，另一端连接一根引出线。测温时它可以消除引出线电阻的影响，故测温准确度高于两线制电阻。四线制:在热电阻体的电阻丝两端各连出两根引出线。测温时，它不仅可以消除引出线电阻的影响，还可以消除连接导线间接触电阻及其阻值变化的影响。四线制多用在标准铅电阻的引出线上。三线制优点：可连续记录电流、温度；电源稳定；可消除引出线电阻的影响使用注意：防止冲击、挤压、淬大，自热效应电流应小于6mA误差产生的原因：有散热就会产生误差。减少误差的方法：增加流体与传感件的换热，减少散热1、将传感器保护管外做好保温，尽量减小外漏部分散热面积2、传感器工作端应处于管道中流速最大的地方，传
6、感器保护管末端应超过管道中心线约5T0cm3、传感器要有足够的插入深度4、如管径过小，安装传感器时应选择适当部位安装扩大管5、传感器可迎着流体流动方向沿管道中心线安装6、选择直径系、导热性能差的保护管光学高温计结构：1物镜：调节物镜位置可使被测物体成像于平面上，与等死比较亮度2目镜：调节划线电阻大小来调节灯丝电流，从而控制灯丝亮度3显示仪表：指示出被测物体的亮度温度4灰色吸收玻璃：加大光学高温计的测量范围。5红色滤光片：使光路满足单色辐射的测温条件6灯泡：参考源基本工作原理:普朗克定律。物体的光谱辐射出射率与温度有关，而物体在高温下会发光，称亮度，因亮度与光谱辐射出射率成正比，故通过测物体亮度
7、可求物体的温度。人眼：判断亮度是否平衡亮度温度TS：当物体在辐射波长为入，温度为时T,其光谱辐射亮度L和黑体在辐射波长为入，温度为TS时的光谱辐射亮度LO相等，则把Ts称为这个物体在波长下的亮度温度。全辐射温度计原理：根据全辐射定律制成的温度计，即全部波长的辐射能Mo对应温度T。热电堆是由4-8支微型热电偶串联而成，其目的是一次得到较大的热电势，提高灵敏度。单色辐射温度计使用时的注意事项：1、温度高于800C2、需根据被测物体修正读数。3、尽量创造全辐射体的辐射条件。4、对环境敏感要保持一定测温距离。5、人眼观察，多人多次测量。比色高温计原理：根据维恩偏移定律工作的温度计。通过测物体两个不同波

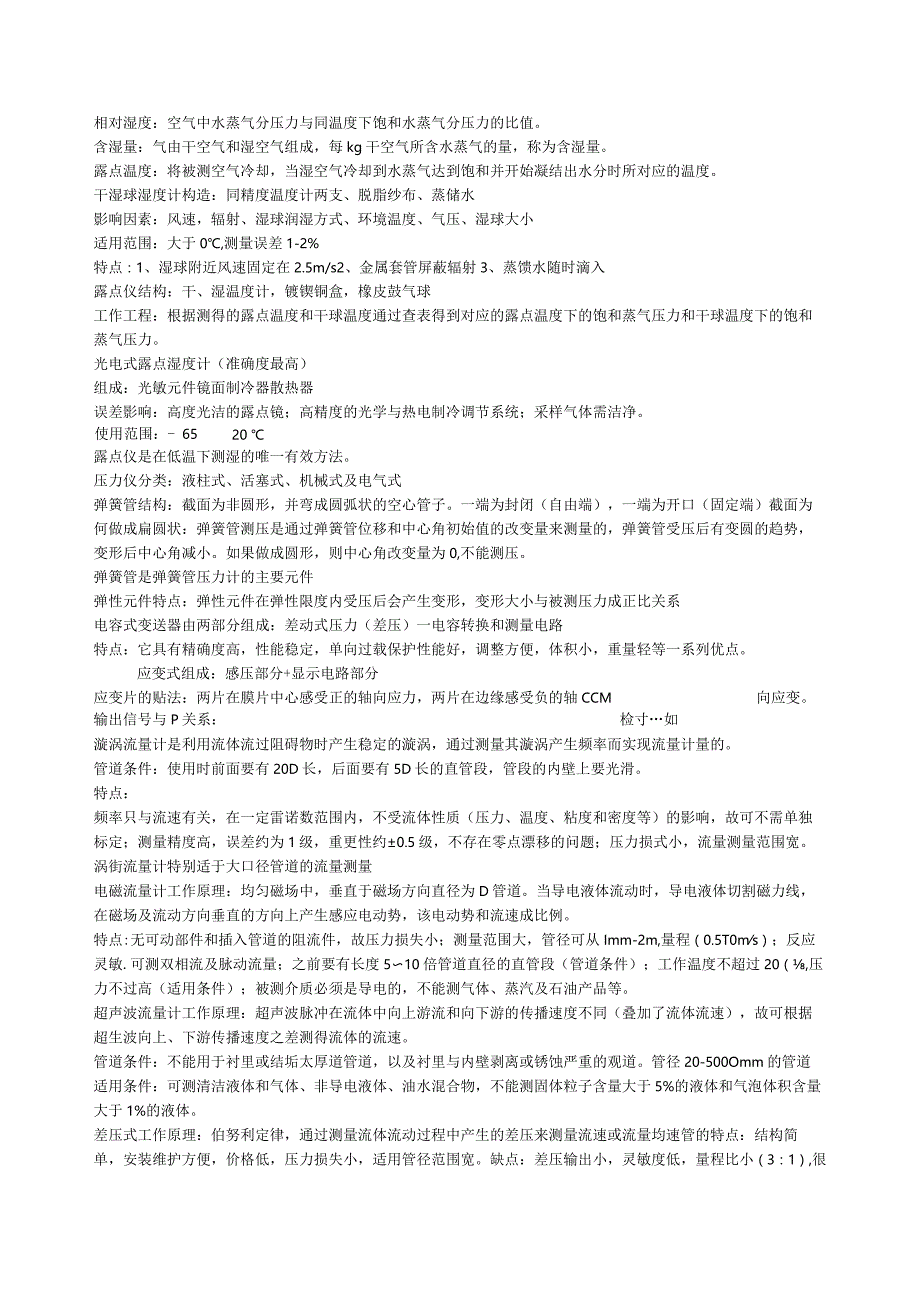

8、长下的光谱辐射出射度的比值推得温度。特点：对于金属物体，比色温度高于物体实际温度。比色高温计和单色辐射高温计、辐射温度计相比较，测量准确度更高。比色高温计可在周围环境较恶劣下测温优点：受环境影响小，几乎不需要修正绝对湿度：每立方米湿空气在标况下所含湿空气的重量，即水蒸气密度。相对湿度：空气中水蒸气分压力与同温度下饱和水蒸气分压力的比值。含湿量：气由干空气和湿空气组成，每kg干空气所含水蒸气的量，称为含湿量。露点温度：将被测空气冷却，当湿空气冷却到水蒸气达到饱和并开始凝结出水分时所对应的温度。干湿球湿度计构造：同精度温度计两支、脱脂纱布、蒸储水影响因素：风速，辐射、湿球润湿方式、环境温度、气压、
9、湿球大小适用范围：大于0,测量误差1-2%特点：1、湿球附近风速固定在2.5m/s2、金属套管屏蔽辐射3、蒸馈水随时滴入露点仪结构：干、湿温度计，镀锲铜盒，橡皮鼓气球工作工程：根据测得的露点温度和干球温度通过查表得到对应的露点温度下的饱和蒸气压力和干球温度下的饱和蒸气压力。光电式露点湿度计（准确度最高）组成：光敏元件镜面制冷器散热器误差影响：高度光洁的露点镜；高精度的光学与热电制冷调节系统；采样气体需洁净。使用范围：- 6520 露点仪是在低温下测湿的唯一有效方法。压力仪分类：液柱式、活塞式、机械式及电气式弹簧管结构：截面为非圆形，并弯成圆弧状的空心管子。一端为封闭（自由端），一端为开口（固定
10、端）截面为何做成扁圆状：弹簧管测压是通过弹簧管位移和中心角初始值的改变量来测量的，弹簧管受压后有变圆的趋势，变形后中心角减小。如果做成圆形，则中心角改变量为0,不能测压。弹簧管是弹簧管压力计的主要元件弹性元件特点：弹性元件在弹性限度内受压后会产生变形，变形大小与被测压力成正比关系电容式变送器由两部分组成：差动式压力（差压）一电容转换和测量电路特点：它具有精确度高，性能稳定，单向过载保护性能好，调整方便，体积小，重量轻等一系列优点。应变式组成：感压部分+显示电路部分应变片的贴法：两片在膜片中心感受正的轴向应力，两片在边缘感受负的轴CCM向应变。输出信号与P关系：检寸如漩涡流量计是利用流体流过阻碍
11、物时产生稳定的漩涡，通过测量其漩涡产生频率而实现流量计量的。管道条件：使用时前面要有20D长，后面要有5D长的直管段，管段的内壁上要光滑。特点：频率只与流速有关，在一定雷诺数范围内，不受流体性质（压力、温度、粘度和密度等）的影响，故可不需单独标定；测量精度高，误差约为1级，重更性约0.5级，不存在零点漂移的问题；压力损式小，流量测量范围宽。涡街流量计特别适于大口径管道的流量测量电磁流量计工作原理：均匀磁场中，垂直于磁场方向直径为D管道。当导电液体流动时，导电液体切割磁力线，在磁场及流动方向垂直的方向上产生感应电动势，该电动势和流速成比例。特点:无可动部件和插入管道的阻流件，故压力损失小；测量范
12、围大，管径可从Imm-2m,量程（0.5T0ms）；反应灵敏.可测双相流及脉动流量；之前要有长度510倍管道直径的直管段（管道条件）；工作温度不超过20（,压力不过高（适用条件）；被测介质必须是导电的，不能测气体、蒸汽及石油产品等。超声波流量计工作原理：超声波脉冲在流体中向上游流和向下游的传播速度不同（叠加了流体流速），故可根据超生波向上、下游传播速度之差测得流体的流速。管道条件：不能用于衬里或结垢太厚道管道，以及衬里与内壁剥离或锈蚀严重的观道。管径20-500Omm的管道适用条件：可测清洁液体和气体、非导电液体、油水混合物，不能测固体粒子含量大于5%的液体和气泡体积含量大于1%的液体。差压式
13、工作原理：伯努利定律，通过测量流体流动过程中产生的差压来测量流速或流量均速管的特点：结构简单，安装维护方便，价格低，压力损失小，适用管径范围宽。缺点：差压输出小，灵敏度低，量程比小（3：1）,很难用于带尘气流的测量。节流式工作原理：在管道内装入节流件，流束将在节流件处形成局部收缩，使流速增大，静压力降低，于是在节流件前后产生压力差.在节流件一定；流体状态一定；管道工况一定；取压方式一定的条件下，管道流量与节流差压流量计的差压信号有确定的关系。管道条件：要求在节流件前24D处的管道截面上已基本形成典型的素流速度分布，节流件下游的阻力件不影响流速的正常恢复。热量表：积算仪温度传感器流量计热量表的计
14、量原理是采用焰差法和K系数法氧化馅基本原理:电化学的浓差电池原理：电化学的浓差电池原理。结构：传感器（倍头）和变送显示器注意事项：氧化错传感器需要恒温或在计算电路中采取补偿措施，以消除传感器温度（池温）对测量的影响。氧化错氧量计又分为恒温式和补偿式两种；氧化错传感器要在一定高温下工作，以保证有足够高的灵敏度；保持参比气样的压力与待测气样的压力相等。4保持参比气样和待测气样一定的流速，以保证测量的准确性；氧化错纯度要高，存在杂质会降低输出电势。致密性要好，否则氧离子直接穿过；显示仪表具有较的输入阻抗红外：利用不同气体对红外波长的电磁波能量具有特殊吸收特性使用注意：被测包体的浓度不要太高；检测气体的密封极为重要；检测气室动片和定片要保持很高的绝缘性；检测其使用一段时间后，灵敏度会下降，可经过重新重启，方可继续使用
