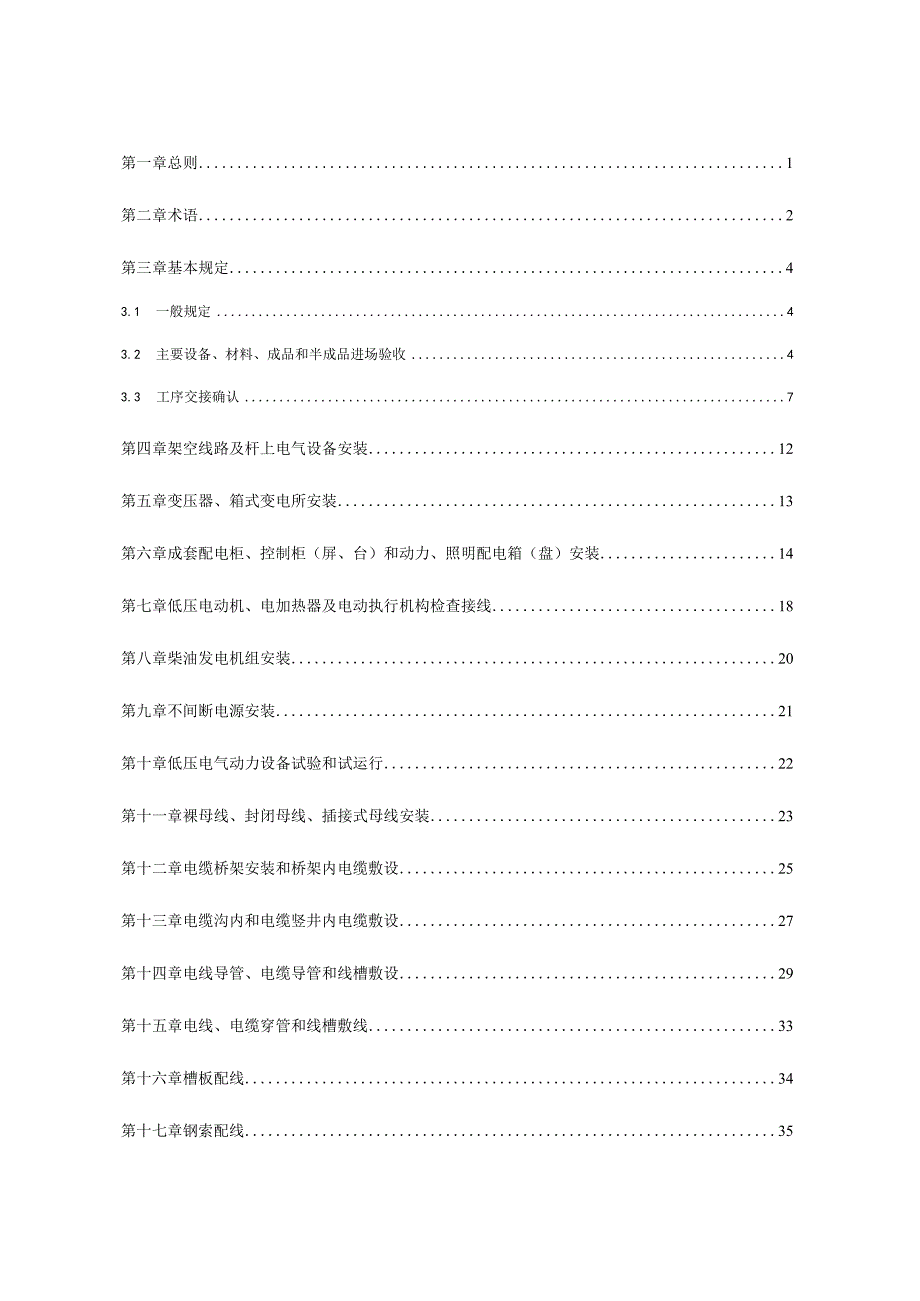

1、建筑电气工程施工技术标准第一章总则1第二章术语2第三章基本规定43.1 一般规定43.2 主要设备、材料、成品和半成品进场验收43.3 工序交接确认7第四章架空线路及杆上电气设备安装12第五章变压器、箱式变电所安装13第六章成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装14第七章低压电动机、电加热器及电动执行机构检查接线18第八章柴油发电机组安装20第九章不间断电源安装21第十章低压电气动力设备试验和试运行22第十一章裸母线、封闭母线、插接式母线安装23第十二章电缆桥架安装和桥架内电缆敷设25第十三章电缆沟内和电缆竖井内电缆敷设27第十四章电线导管、电缆导管和线槽敷设29第十五章电线

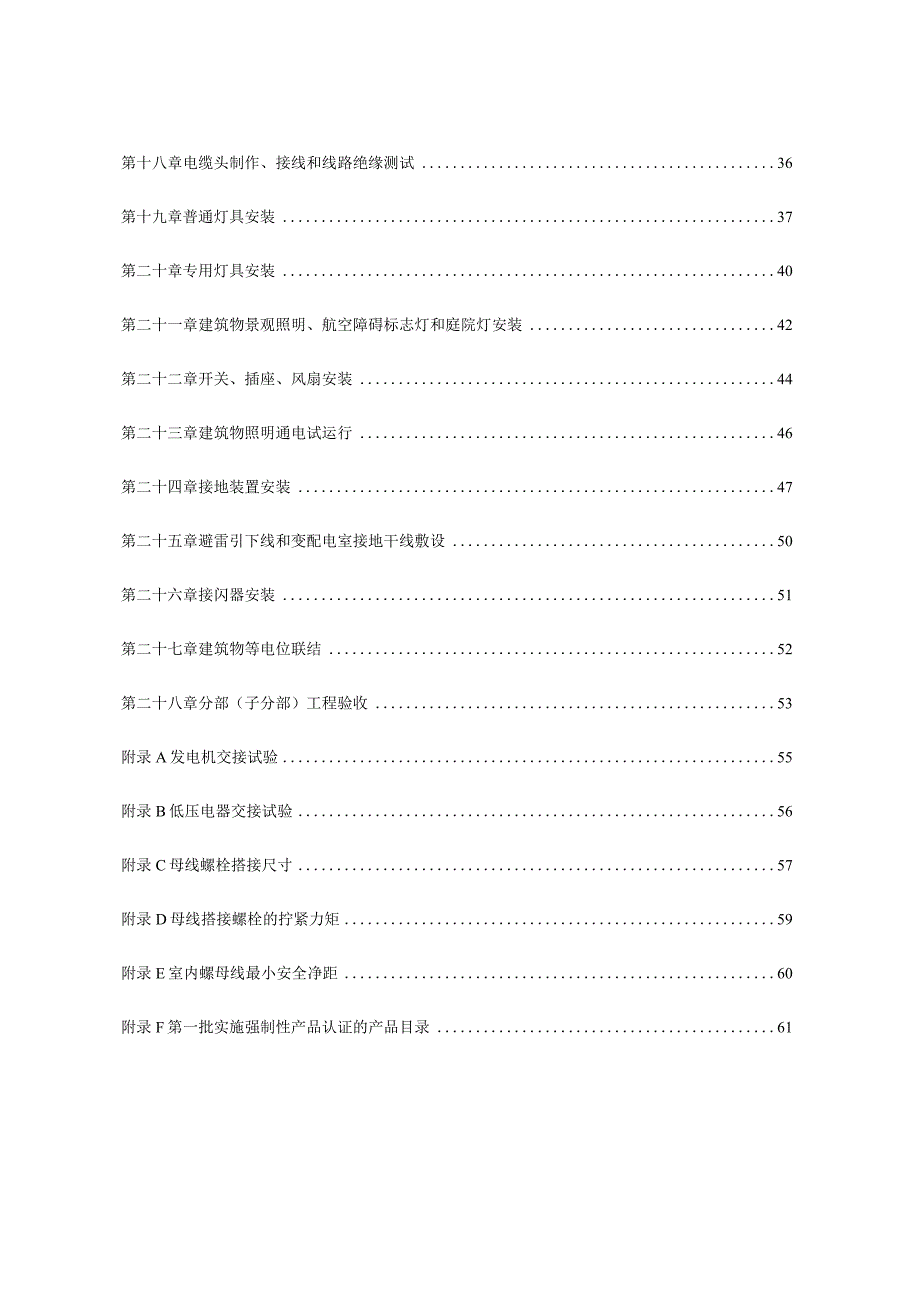

2、、电缆穿管和线槽敷线33第十六章槽板配线34第十七章钢索配线35第十八章电缆头制作、接线和线路绝缘测试36第十九章普通灯具安装37第二十章专用灯具安装40第二十一章建筑物景观照明、航空障碍标志灯和庭院灯安装42第二十二章开关、插座、风扇安装44第二十三章建筑物照明通电试运行46第二十四章接地装置安装47第二十五章避雷引下线和变配电室接地干线敷设50第二十六章接闪器安装51第二十七章建筑物等电位联结52第二十八章分部（子分部）工程验收53附录A发电机交接试验55附录B低压电器交接试验56附录C母线螺栓搭接尺寸57附录D母线搭接螺栓的拧紧力矩59附录E室内螺母线最小安全净距60附录F第一批实施强制
3、性产品认证的产品目录61第一章总则1.0.1为了在电气工程的施工中,在符合设计要求和满足使用功能条件下,做到技术先进、经济合理、确保质量、安全适用，根据建筑工程质量验收统一标准(GB50300-2001)规定和建筑电气工程施工质量验收规范(GB50303-2002)要求，制定本施工技术标准。1.0.2本标准为企业标准,适用于工程公司施工的工业与民用建筑中电压等级为IOKV及以下的电气安装工程。1.0.3电气工程施工中采用的工程技术文件，承包合同文件，对施工技术标准的要求不得低于本标准的规定。1.0.4本标准应与建筑工程质量验收统一标准(GB50300-2001)和建筑电气工程施工质量验收规范(
4、GB50303-2002)配套使用。1. 0.5为便于在执行本标准条文时区别对待，对要求严格程度不同的用词说明如下：表示很严格，非这样做不可的用词,正面词采用“必须”，反面词采用“严禁”；表示很严格，在正常情况下均应这样做的用词，正面词采用“应”，反面词采用“不应”或不得；表示允许稍有选择,在条件许可时首先应这样做的用词,正面词采用“宜”，反面词采用“不宜”；表示有选择，在一定条件下可以这样做的用词采用“可”。1.0.6本标准条文中的黑体字为国家标准中的强制性条文。第二章术语2.0.1布线系统wiringsystem一根电缆（电线）、多根电缆（电线）或母线以及固定它们的部件的组合。如果需要，布
5、线系统还包括封装电缆（电线）或母线的部件。2. 0.2电气设备electricalequpipment发电、变电、输电、配电或用电的任何物件，诸如电机、变压器、电器、测量仪表、保护装置、布线系统的设备、电气用具。2. 0.3用电设备current-usingequipment将电能转换成其他形式能量（例如光能、热能、机械能）的设备。2. 0.4电气装置electricalinstallation为实现一个或几个具体目的且特性相配合的电气设备的组合。2. 0.5建筑电气工程（装置）electricalinstallationinbuilding为实现一个或几个具体目的且特性相配合的，由电气装置、
6、布线系统和用电设备电气部分的组合。这种组合能满足建筑物预期的使用功能和安全要求，也能满足使用建筑物的人的安全需要。2.0.6导管COndUit在电气安装中用来保护电线或电缆的圆型或非圆型的布线系统的一部分，导管有足够的密封性，使电线电缆只能从纵向引入，而不能从横向引入。2. 0.7金属导管metalconduit由金属材料制成的导管。2. 0.8绝缘导管insulatingconduit没有任何导电部分（不管是内部金属衬套或是外部金属网、金属涂层等均不存在），由绝缘材料制成的导管。2. 0.9保护导体（PE）protectiveConductor（PE）为防止发生电击危险而与下列部件进行电气连
7、接的一种导体：裸露导电部件； 外部导电部件； 主接地端子； 接地电极（接地装置）； 电源的接地点或人为的中性接点。2.0.10中性保护导体（PEN）PENconductor一种同时具有中性导体和保护导体功能的接地导体。2.0.11可接近的accessible（用于配线方式）在不损坏建筑物结构或装修的情况下就能移出或暴露的,或者不是永久性地封装在建筑物的结构或装修中的。（用于设备）因为没有锁住的门、抬高或其他有效方法用来防护，而许可十分靠近者。2.0.12景观照明landscapelighting为表现建筑物造型特色、艺术特点、功能特征和周围环境布置的照明工程，这种工程通常在夜间使用。第三章基本
8、规定3.1 一般规定3.1.1 建筑电气工程施工现场的质量管理，除应符合现行国家标准建筑工程施工质量验收统一标准GB50300-2001的3.0.1规定外，尚应符合下列规定：(1)安装电工、焊工、起重吊装工和电气调试人员等，按有关要求持证上岗；(2)安装和调试用各类计量器具，应检定合格，使用时在有效期内。3.1.2 除设计要求外，承力建筑钢结构构件上，不得采用熔焊连接固定电气线路、设备和器具的支架、螺栓等部件；且严禁热加工开孔。3.1.3 额定电压交流IKv及以下、直流L5KV及以下的应为低压电器设备、器具和材料；额定电压大于交流1KV、直流L5KV的应为高压电器设备、器具和材料。3.1.4
9、电气设备上计量仪表和与电气保护有关的仪表应检定合格，当投入试运行时，应在有效期内。3.1.5 建筑电气动力工程的空载试运行和建筑电气照明工程的负荷试运行，应按本规范规定执行；建筑电气动力工程的负荷试运行，依据电气设备及相关建筑设备的种类、特性，编制试运行方案或作业指导书，并经施工单位审查批准、监理单位确认后执行。3.1.6 6动力和照明工程的漏电保护装置应做模拟动作试验。3.1.7 接地(PE)或接零(PEN)支线必须单独与接地(PE)或接零(PEN)干线相连接，不得串联连接。3.1.8 高压的电气设备和布线系统及继电保护系统的交接试验，必须符合现行国家标准电气装置安装工程电气设备交接试验标准
10、GB50150的规定。3.1.9 低压的电气设备和布线系统的交接试验，应符合本规范的规定。3.1.10 送至建筑智能化工程变送器的电量信号精度等级应符合设计要求,状态信号应正确;接收建筑智能化工程的指令应使建筑电气工程的自动开关动作符合指令要求，且手动、自动切换功能正常。3.2 主要设备、材料、成品和半成品进场验收1 .2.1主要设备、材料、成品和半成品进场检验结论应有记录，确认符合本规范规定，才能在施工中应用。2 .2.2因有异议送有资质试验室进行抽样检测，试验室应出具检测报告，确认符合本规范和相关技术标准规定，才能在施工中应用。3 .2.3依法定程序批准进入市场的新电气设备、器具和材料进场
11、验收，除符合本规范规定外，尚应提供安装、使用、维修和试验要求等技术文件。4 .2.4进口电气设备、器具和材料进场验收，除符合本规范规定外，尚应提供商检证明和中文的质量合格证明文件、规格、型号、性能检测报告以及中文的安装、使用、维修和试验要求等技术文件。当有代理商提供进口设备时，应提供代理授权书。3.2.5经批准的免检产品或认定的名牌产品，当进场验收时，宜不做抽样检测。3.2.6变压器、箱式变电所、高压电器及电瓷制品应符合下列规定：(1)查验合格证和随带技术文件，变压器有出厂试验记录；(2)外观检查：有铭牌，附件齐全，绝缘件无峡损、裂纹，充油部分不渗漏，充气高压设备气压指示正常，涂层完整。3.2
12、.7高低压成套配电柜、蓄电池柜、不间断电源柜、控制柜(屏、台)及动力、照明配电箱(盘)应符合下列规定：(1)查验合格证和随带技术文件，实行生产许可证和安全认证制度的产品，有许可证编号和安全认证标志。不间断电源柜有出厂试验记录：(2)外观检查：有铭牌，柜内元器件无损坏丢失、接线无脱落脱焊，蓄电池柜内电池壳体无碎裂、漏液，充油、充气设备无泄漏，涂层完整，无明显碰撞凹陷。3.2.8柴油发电机组应符合下列规定：(1)依据装箱单，核对主机、附件、专用工具、备品备件和随带技术文件，查验合格证和出厂试运行记录，发电机及控制柜有出厂试验记录；(2)外观检查：有铭牌，机身无缺件，涂层完整。3.2.9电动机、电加
13、热器、电动执行机构和低压开关设备等应符合下列规定：(1)查验合格证和随带技术文件，实行生产许可证和安全认证制度的产品，有许可证编号和安全认证标志；(2)外观检查：有铭牌，附件齐全，电气接线端子完好，设备器件无缺损，涂层完整。3.2.10照明灯具及附件应符合下列规定：(1)查验合格证，新型气体放电灯具有随带技术文件；(2)外观检查：灯具涂层完整，无损伤，附件齐全。防爆灯具铭牌上有防爆标志和防爆合格证号，普通灯具有安全认证标志；(3)对成套灯具的绝缘电阻、内部接线等性能进行现场抽样检测。灯具的绝缘电阻不小于2MQ,内部接线为铜芯绝缘电线，芯线截面积不小于0.5mm2,橡胶或聚氯乙烯(PVC)绝缘电
14、线的绝缘层厚度不小于0.6mm。对游泳池和类似场所灯具(水下灯及防水灯具)的密闭和绝缘性能有异议时，按批抽样送有资质的试验室检测。3.2.11开关、插座、接线盒和风扇及其附件应符合下列规定：(1)查验合格证，防爆产品有防爆标志和防爆合格证号，实行安全认证制度的产品有安全认证标志；(2)外观检查：开关、插座的面板及接线盒盒体完整、无碎裂、零件齐全，风扇无损坏，涂层完整，调速器等附件适配(3)对开关、插座的电气和机械性能进行现场抽样检测。检测规定如下：1)不同极性带电部件间的电气间隙和爬电距离不小于3mm;2)绝缘电阻值不小于5MQ；3)用自攻锁紧螺钉或自切螺钉安装的，螺钉与软塑固定件旋合长度不小
