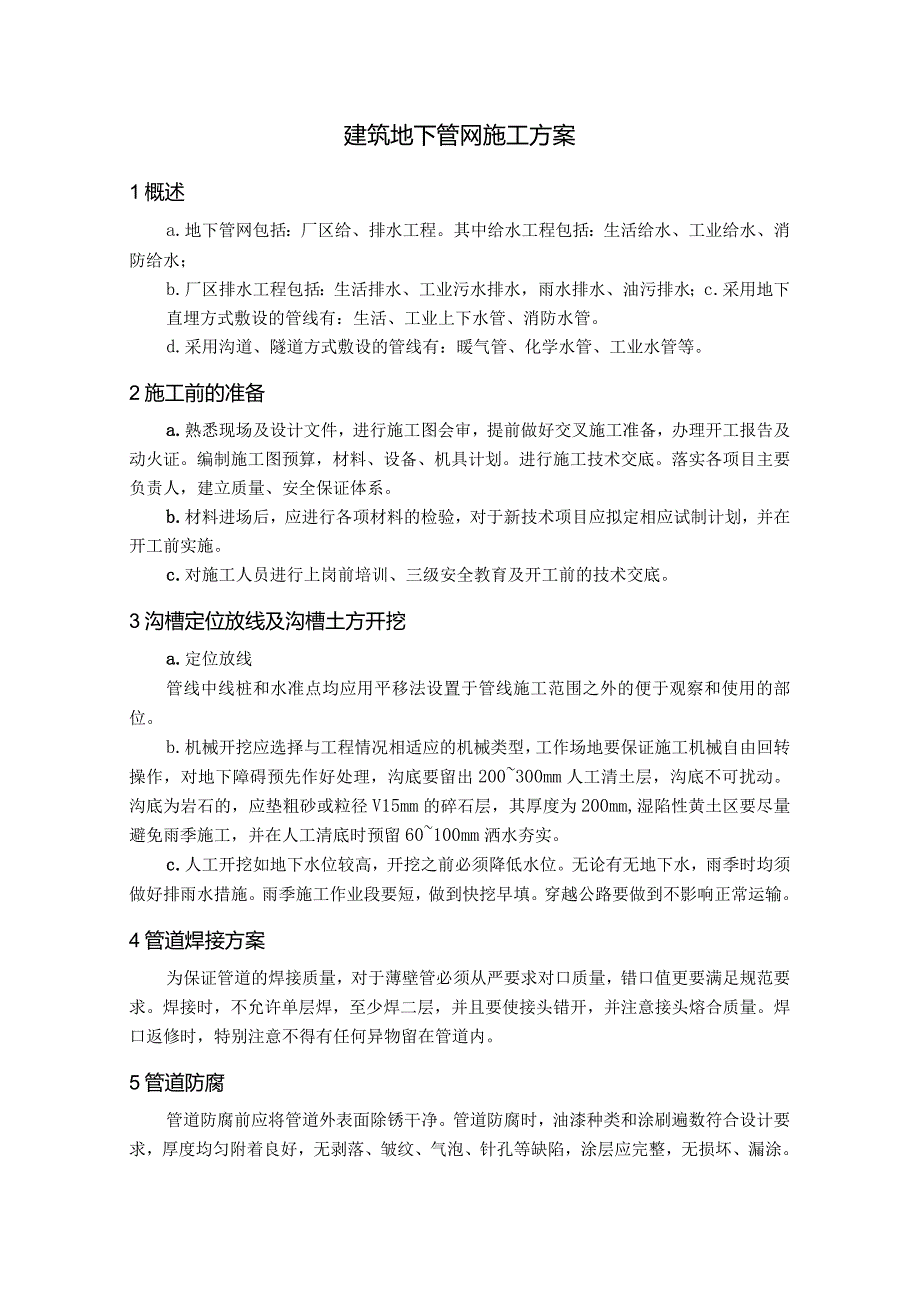

1、建筑地下管网施工方案1概述a.地下管网包括：厂区给、排水工程。其中给水工程包括：生活给水、工业给水、消防给水；b.厂区排水工程包括：生活排水、工业污水排水，雨水排水、油污排水；c.采用地下直埋方式敷设的管线有：生活、工业上下水管、消防水管。d.采用沟道、隧道方式敷设的管线有：暖气管、化学水管、工业水管等。2施工前的准备a.熟悉现场及设计文件，进行施工图会审，提前做好交叉施工准备，办理开工报告及动火证。编制施工图预算，材料、设备、机具计划。进行施工技术交底。落实各项目主要负责人，建立质量、安全保证体系。b.材料进场后，应进行各项材料的检验，对于新技术项目应拟定相应试制计划，并在开工前实施。c.对
2、施工人员进行上岗前培训、三级安全教育及开工前的技术交底。3沟槽定位放线及沟槽土方开挖a.定位放线管线中线桩和水准点均应用平移法设置于管线施工范围之外的便于观察和使用的部位。b.机械开挖应选择与工程情况相适应的机械类型，工作场地要保证施工机械自由回转操作，对地下障碍预先作好处理，沟底要留出200300mm人工清土层，沟底不可扰动。沟底为岩石的，应垫粗砂或粒径V15mm的碎石层，其厚度为200mm,湿陷性黄土区要尽量避免雨季施工，并在人工清底时预留60100mm洒水夯实。c.人工开挖如地下水位较高，开挖之前必须降低水位。无论有无地下水，雨季时均须做好排雨水措施。雨季施工作业段要短，做到快挖早填。穿

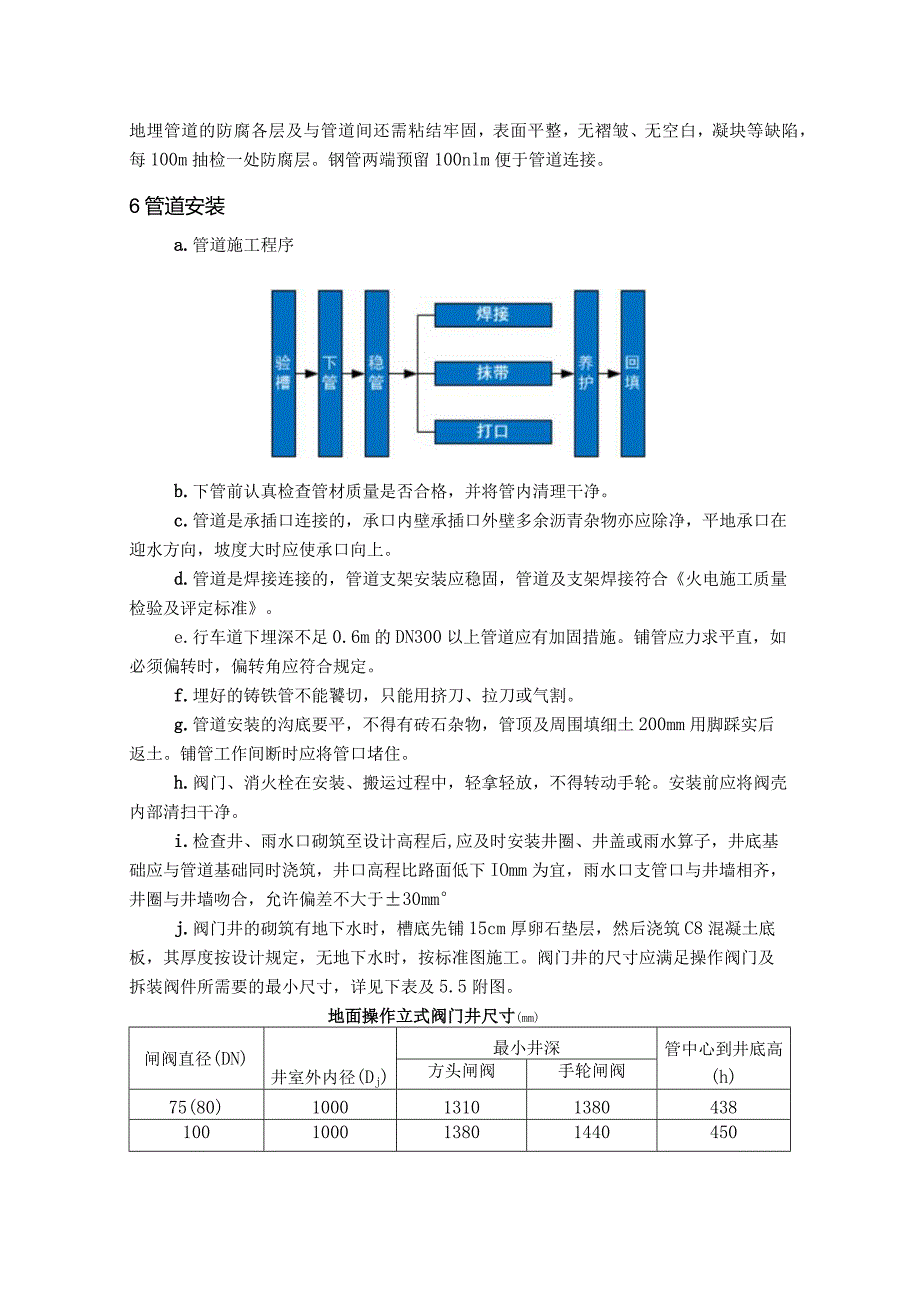

3、越公路要做到不影响正常运输。4管道焊接方案为保证管道的焊接质量，对于薄壁管必须从严要求对口质量，错口值更要满足规范要求。焊接时，不允许单层焊，至少焊二层，并且要使接头错开，并注意接头熔合质量。焊口返修时，特别注意不得有任何异物留在管道内。5管道防腐管道防腐前应将管道外表面除锈干净。管道防腐时，油漆种类和涂刷遍数符合设计要求，厚度均匀附着良好，无剥落、皱纹、气泡、针孔等缺陷，涂层应完整，无损坏、漏涂。地埋管道的防腐各层及与管道间还需粘结牢固，表面平整，无褶皱、无空白，凝块等缺陷，每100m抽检一处防腐层。钢管两端预留100nlm便于管道连接。6管道安装a.管道施工程序b.下管前认真检查管材质量是
4、否合格，并将管内清理干净。c.管道是承插口连接的，承口内壁承插口外壁多余沥青杂物亦应除净，平地承口在迎水方向，坡度大时应使承口向上。d.管道是焊接连接的，管道支架安装应稳固，管道及支架焊接符合火电施工质量检验及评定标准。e.行车道下埋深不足0.6m的DN300以上管道应有加固措施。铺管应力求平直，如必须偏转时，偏转角应符合规定。f.埋好的铸铁管不能饕切，只能用挤刀、拉刀或气割。g.管道安装的沟底要平，不得有砖石杂物，管顶及周围填细土200mm用脚踩实后返土。铺管工作间断时应将管口堵住。h.阀门、消火栓在安装、搬运过程中，轻拿轻放，不得转动手轮。安装前应将阀壳内部清扫干净。i.检查井、雨水口砌筑

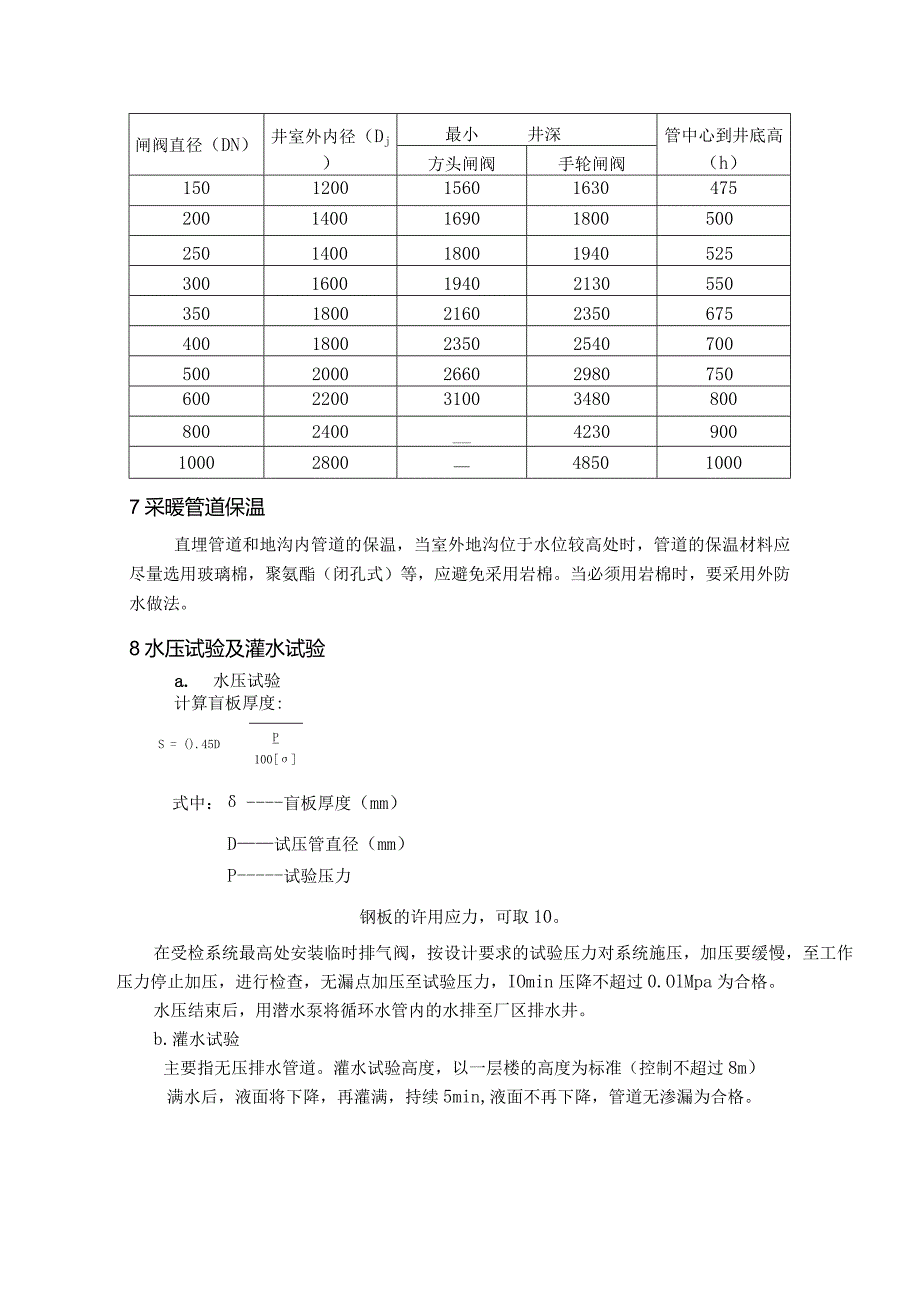

5、至设计高程后,应及时安装井圈、井盖或雨水算子，井底基础应与管道基础同时浇筑，井口高程比路面低下IOmm为宜，雨水口支管口与井墙相齐，井圈与井墙吻合，允许偏差不大于30mmj.阀门井的砌筑有地下水时，槽底先铺15cm厚卵石垫层，然后浇筑C8混凝土底板，其厚度按设计规定，无地下水时，按标准图施工。阀门井的尺寸应满足操作阀门及拆装阀件所需要的最小尺寸，详见下表及5.5附图。地面操作立式阀门井尺寸(mm)闸阀直径(DN)井室外内径(Dj)最小井深管中心到井底高(h)方头闸阀手轮闸阀75(80)100013101380438100100013801440450闸阀直径（DN）井室外内径（Dj）最小井深管
6、中心到井底高（h）方头闸阀手轮闸阀1501200156016304752001400169018005002501400180019405253001600194021305503501800216023506754001800235025407005002000266029807506002200310034808008002400423090010002800485010007采暖管道保温直埋管道和地沟内管道的保温，当室外地沟位于水位较高处时，管道的保温材料应尽量选用玻璃棉，聚氨酯（闭孔式）等，应避免采用岩棉。当必须用岩棉时，要采用外防水做法。8水压试验及灌水试验a.水压试验计算盲板厚度:
7、S = ().45DP100式中：盲板厚度（mm）D试压管直径（mm）P试验压力钢板的许用应力，可取10。在受检系统最高处安装临时排气阀，按设计要求的试验压力对系统施压，加压要缓慢，至工作压力停止加压，进行检查，无漏点加压至试验压力，IOmin压降不超过0.OlMpa为合格。水压结束后，用潜水泵将循环水管内的水排至厂区排水井。b.灌水试验主要指无压排水管道。灌水试验高度，以一层楼的高度为标准（控制不超过8m）满水后，液面将下降，再灌满，持续5min,液面不再下降，管道无渗漏为合格。9管网施工质量标准和检验方法a.雨水管道及配件安装质量标准和检验方法类别序号检查项目质量标准单位检验方法及器具主控
8、项目I安装在室内的雨水管道安装后应做灌水试验，灌水高度必须达到每根立管上部的雨水斗灌水试验持续Ih,不渗漏2塑料雨水管道伸缩节其伸缩节安装应符合设计要求对照图纸检查3悬吊式雨水管敷设坡度5%0水平尺、拉线、钢尺检查地下埋设雨水排水管道的最小坡度管径(mm)50最小坡度2075151008125615052004004般项目1雨水管安装不得与生活污水管连接观察检查2雨水斗管的安装雨水斗管的安装雨水斗管的连接应固定在屋面承重结构上；雨水斗边缘与屋面连接处应严密不漏观察与钢尺检查连接管管径符合设计要求或不得小于1OOmm3悬吊式雨水管检查口或带法兰堵口三通的间距悬吊管径(mm)150检查口间距不大于
9、15m拉线、钢尺检查2200检查口间距不大于20m4雨水管坐标15mm仪器及钢尺检查标高15mm横铸每米1mm拉线、钢尺检查道的安装偏差管纵、横方向弯曲铁管全长（25m以上）25钢管每米管径100m1管径100mm1.5全长(25m以I-J管径100m25管径100mmW38塑料管每米1.5全长（25m以上）W38钢筋混凝土管%混凝土管每米3全长（25m以上）75立管垂直度铸铁管每米3mm吊线、钢尺检查全长（5m以上）15钢管每米3全长（5m以上）10塑料管每米W3全长（5m以上）15股项目5钢管管道焊接焊口平直度管壁厚IOmm以内管壁厚1/4mm焊接检验尺和游标卡尺检查焊缝加强面高度1宽度1
10、咬边深度0.5长度连续长度25mm直尺检查总长度（两侧）小于焊缝长度的10%b.室外排水管道安装质量标准和检验方法类别序号检查项目质量标准单位检验方法及器具主控项目1排水管道的坡度必须符合设计要求，严禁无坡或倒坡水准仪、拉线和钢尺检查2灌水、通水试验隐蔽或埋地的排水管道在隐蔽前必须做灌水试验，其灌水高度应不低于底层卫生器具的上边缘或底层地面高度。管道埋设前必须做灌水试验和通水试验，排水应畅通、无堵塞，管接口应无渗漏按排水检查井分段试验，试验水头应以试验上游管顶加1m,时间不少于30min,逐段观察般项目1排水铸铁管的水泥捻口采用水泥捻口时，油麻填塞应密实，接口水泥应密实、饱满，接口面凹入承口边
11、缘且深度不得大于2mm观察和钢尺检查2铸铁管外壁防腐铸铁管外壁安装前应除锈，涂两遍石油沥青漆观察检查3承插接口的承口方向承插接口的承口方向与水流方向相反观察检查4混凝土管或钢筋混凝土管抹带接口抹带施工管口的外壁应先凿毛、扫净，当管径不大于50Omm时，可一次完成；当管径大于50Omm时，应分两次抹成，抹带不得有裂纹观察和钢尺检查5钢丝网管道就位前放入下方，抹压砂浆应将钢丝网抹压牢固，钢丝网不得外露6抹带厚度不得小于管壁的厚度7抹带宽度80100mm8排水管道安装允许偏差坐标埋地100mm拉线和钢尺检查敷设在沟槽内509标高埋地20mm水准仪、拉线和钢尺检查敷设在沟槽内2010水平管道纵、横向弯
12、曲每5m长10mm拉线和钢尺检查全长两井间）30C.室外给水管道安装质量标准和检验方法类别序号检查项目质量标准单位检验方法及器具主控项目1管道冲洗、清毒给水管道在竣工后必须对管道进行冲洗，饮用水管道还要在冲洗后进行消毒，满足饮用水卫生要求观察冲洗水的浊度，查看有关部门提供的检验报告2给水管道埋地敷设应在当地的冰冻线以下，如必须在冰冻线以上铺设时，应做可靠的保温防潮措施。在无冰冻地区，埋地敷设时,管顶的覆土埋深不得小于50Omnb穿越道路部位的埋深不得小于700mm观察检查3给水管道安装位置不得直接穿越污水井、化粪池、公共厕所等污染源观察检查4管道接口法兰、卡扣、卡箍等位置应安装在检查井或地沟内
