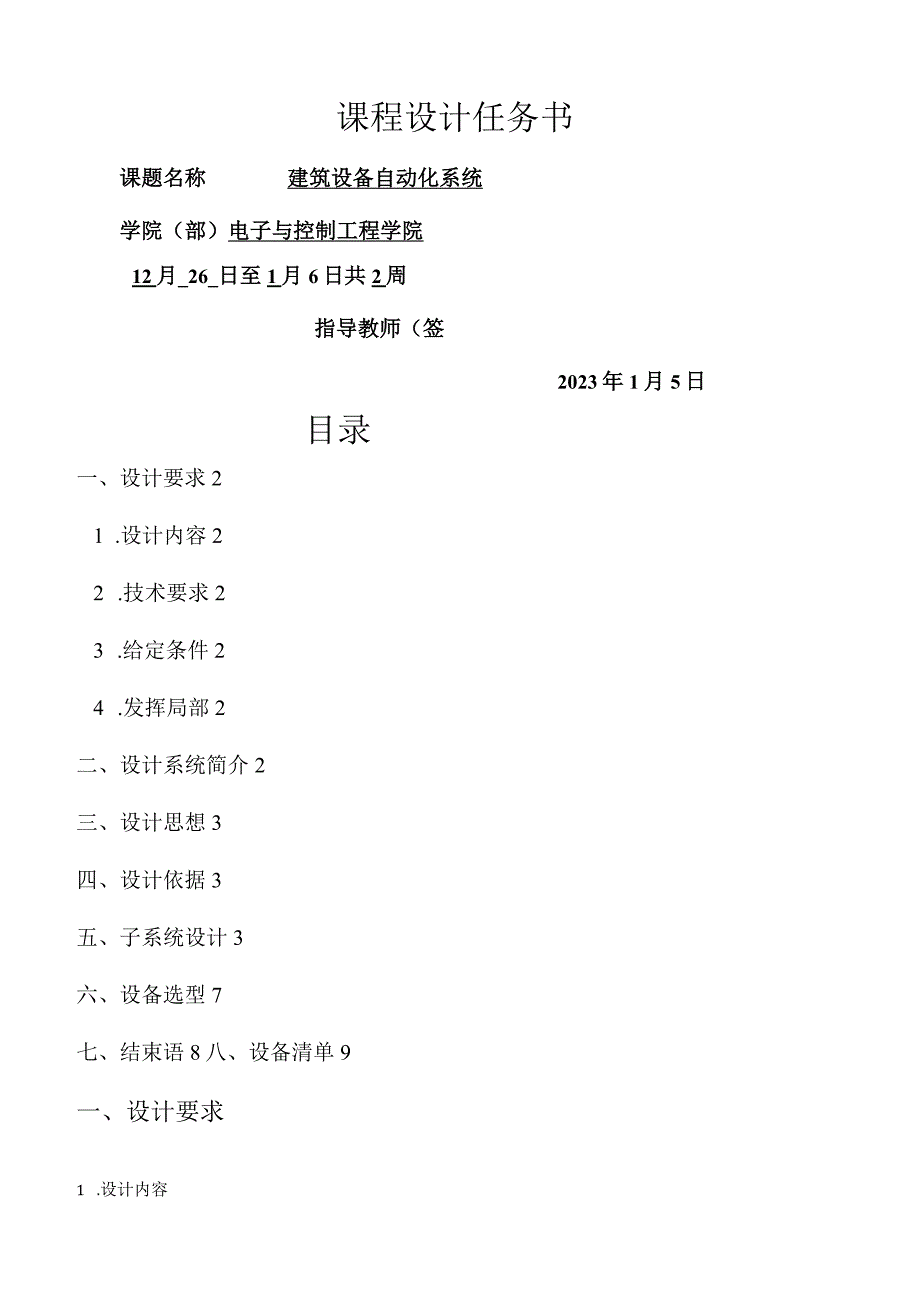

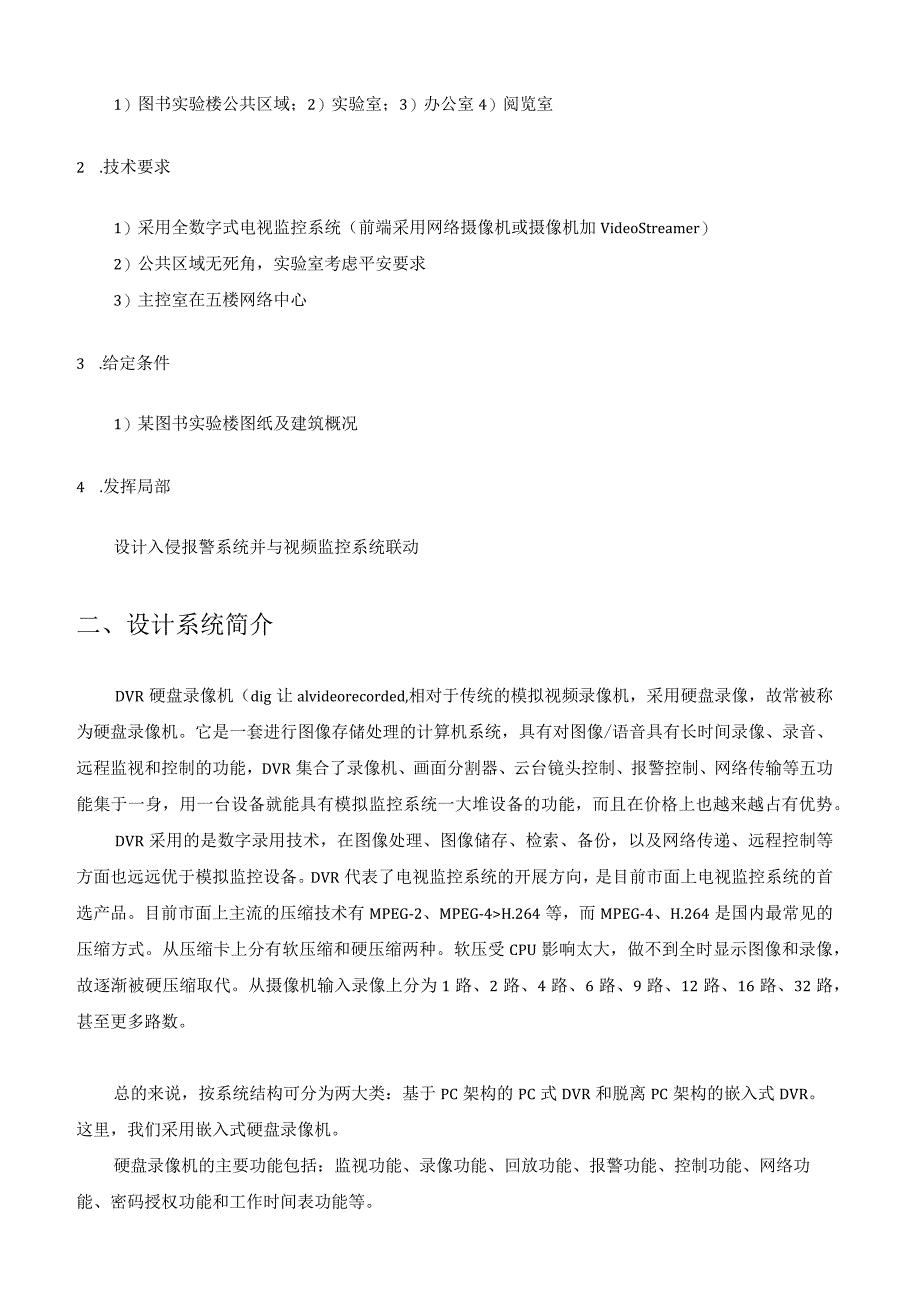

1、课程设计任务书课题名称建筑设备自动化系统学院（部）电子与控制工程学院12月_26_日至1月6日共2周指导教师（签2023年1月5日目录一、设计要求21 .设计内容22 .技术要求23 .给定条件24 .发挥局部2二、设计系统简介2三、设计思想3四、设计依据3五、子系统设计3六、设备选型7七、结束语8八、设备清单9一、设计要求1 .设计内容1）图书实验楼公共区域；2）实验室；3）办公室4）阅览室2 .技术要求1）采用全数字式电视监控系统（前端采用网络摄像机或摄像机加VideoStreamer）2）公共区域无死角，实验室考虑平安要求3）主控室在五楼网络中心3 .给定条件1）某图书实验楼图纸及建筑概
2、况4 .发挥局部设计入侵报警系统并与视频监控系统联动二、设计系统简介DVR硬盘录像机（dig让alvideorecorded,相对于传统的模拟视频录像机，采用硬盘录像，故常被称为硬盘录像机。它是一套进行图像存储处理的计算机系统，具有对图像/语音具有长时间录像、录音、远程监视和控制的功能，DVR集合了录像机、画面分割器、云台镜头控制、报警控制、网络传输等五功能集于一身，用一台设备就能具有模拟监控系统一大堆设备的功能，而且在价格上也越来越占有优势。DVR采用的是数字录用技术，在图像处理、图像储存、检索、备份，以及网络传递、远程控制等方面也远远优于模拟监控设备。DVR代表了电视监控系统的开展方向，是
3、目前市面上电视监控系统的首选产品。目前市面上主流的压缩技术有MPEG-2、MPEG-4H.264等，而MPEG-4、H.264是国内最常见的压缩方式。从压缩卡上分有软压缩和硬压缩两种。软压受CPU影响太大，做不到全时显示图像和录像，故逐渐被硬压缩取代。从摄像机输入录像上分为1路、2路、4路、6路、9路、12路、16路、32路，甚至更多路数。总的来说，按系统结构可分为两大类：基于PC架构的PC式DVR和脱离PC架构的嵌入式DVR。这里，我们采用嵌入式硬盘录像机。硬盘录像机的主要功能包括：监视功能、录像功能、回放功能、报警功能、控制功能、网络功能、密码授权功能和工作时间表功能等。三、设计思想本设计

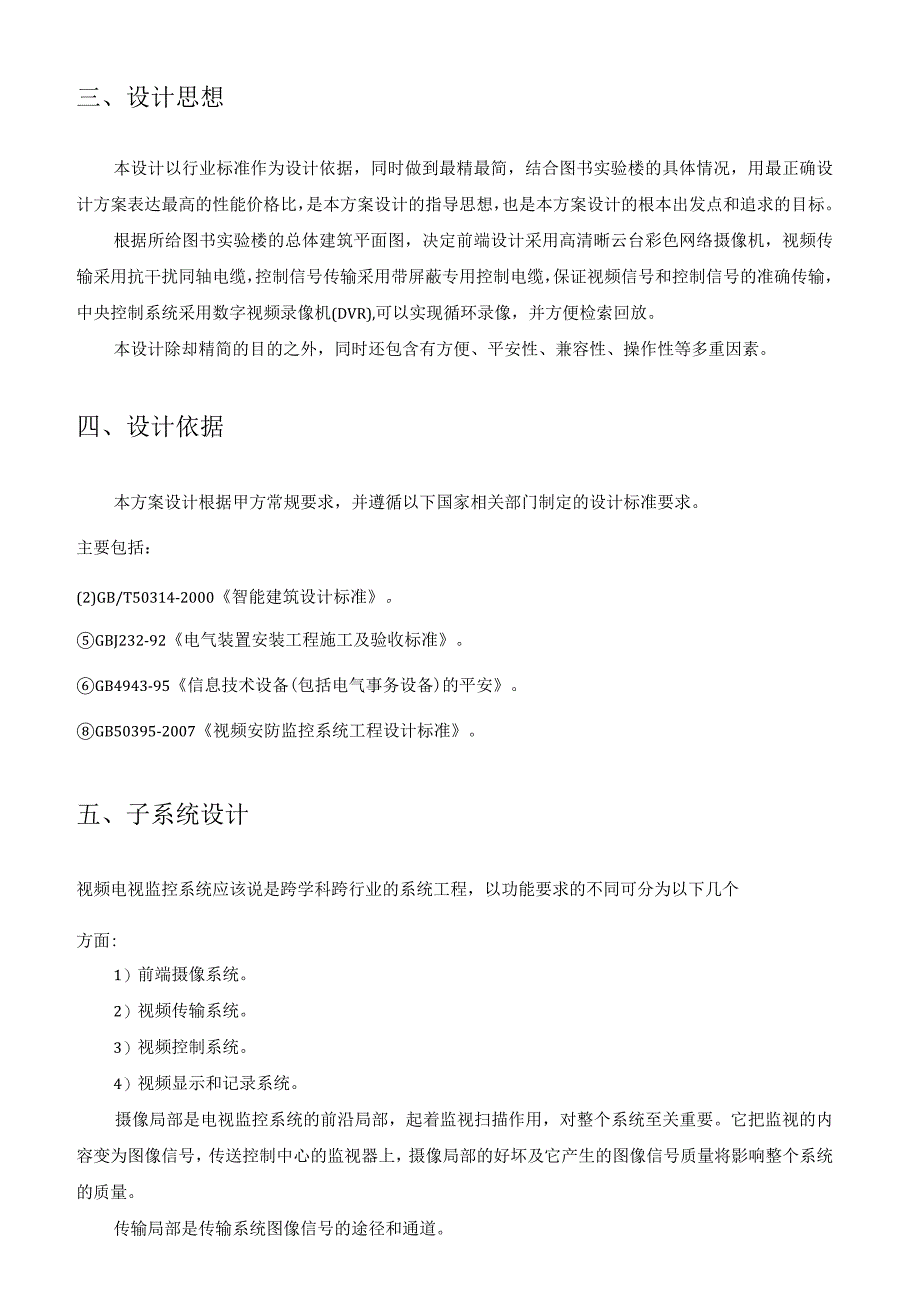

4、以行业标准作为设计依据，同时做到最精最简，结合图书实验楼的具体情况，用最正确设计方案表达最高的性能价格比，是本方案设计的指导思想，也是本方案设计的根本出发点和追求的目标。根据所给图书实验楼的总体建筑平面图，决定前端设计采用高清晰云台彩色网络摄像机，视频传输采用抗干扰同轴电缆，控制信号传输采用带屏蔽专用控制电缆，保证视频信号和控制信号的准确传输，中央控制系统采用数字视频录像机(DVR),可以实现循环录像，并方便检索回放。本设计除却精简的目的之外，同时还包含有方便、平安性、兼容性、操作性等多重因素。四、设计依据本方案设计根据甲方常规要求，并遵循以下国家相关部门制定的设计标准要求。主要包括：(2)G
5、B/T50314-2000智能建筑设计标准。GBJ232-92电气装置安装工程施工及验收标准。GB4943-95信息技术设备(包括电气事务设备)的平安。GB50395-2007视频安防监控系统工程设计标准。五、子系统设计视频电视监控系统应该说是跨学科跨行业的系统工程，以功能要求的不同可分为以下几个方面:1）前端摄像系统。2）视频传输系统。3）视频控制系统。4）视频显示和记录系统。摄像局部是电视监控系统的前沿局部，起着监视扫描作用，对整个系统至关重要。它把监视的内容变为图像信号，传送控制中心的监视器上，摄像局部的好坏及它产生的图像信号质量将影响整个系统的质量。传输局部是传输系统图像信号的途径和通
6、道。控制局部掌控整个系统中枢，是整个系统的“心脏和“大脑，是实现整个系统功能的指挥中心。显示局部一般是由几台或多台监视器组成，它的功能是将传送过来的图像一一显示出来。号，以便监控。摄像机摄像机分为彩色和黑白两种，一般黑白摄像机要比彩色的灵敏度高，比拟适合用于光线缺乏的地方，如果使用的目的只是监视景物的位置和移动，那么可采用黑白摄像机；如果要分辨被摄像物体的细节，比方分辨衣服或景物的颜色，那么选用彩色的效果会较好。镜头常用镜头种类包括以下几种：手动/自动光圈定焦镜头和自动光圈变焦镜头两种。定焦镜头分为标准镜头和广角镜头两种。这里由于图书馆的平安要求级别，我们采用定焦镜头。云台云台是安装、固定摄像
7、机的支撑设备。水平云台适用于监视范围不大的情况，在水平云台上安装好摄像机后可调整摄像机俯仰的角度，到达最好的监视角度后可遥控水平旋转。全方位云台适用于对大范围进行扫描监视，它可以大大增加摄像机的监视范围。云台高速姿态是由两台执行电动机来实现，电动机接受来自控制器的信号精确地运行定位。在控制信号的作用下，云台摄像机既可自动扫描监视区域，也可在监控中心值班人员的操纵下跟踪监视对象。一般来说，水平旋转角度为Oo350。，垂直旋转角度为+90。恒速云台的水平旋转速度一般在310s,垂直速度为4。/s左右。变速云台的水平旋转速度一般在032o/s,垂直旋转速度在016。/s左右。在一些高速摄像系统中，云
8、台的水平旋转速度高达200。/s以上，垂直旋转速度在30/s以上。防护罩防护罩用来保护摄像头不受损坏，同时起隐蔽作用。防护罩分室内和室外两种。室内的防护罩主要是防尘，有的也有作隐蔽作用，使监视场合和对象不易发觉受监视；室外防护罩的功能主要有防晒、防雨、防尘和防冻等作用。一般的室外防护罩都配有温度继电器,在温度高时自动翻开风扇冷却，温度低时自动加热；下雨时可以人工控制雨刷器刷雨；有的室外防护罩的玻璃还可以加热，当防护罩上有结霜时，可以加热除霜。本设计主要使用室内防护罩。前端摄像机点位分布情况如下：一楼：云台型彩色网络摄像机5台。球型摄像机10台二楼：云台型彩色网络摄像机10台。球型摄像机9台三楼
9、：云台型彩色网络摄像机20台。球型摄像机16台四楼：云台型彩色网络摄像机28台。五楼：云台型彩色网络摄像机10台。球型摄像机10台六楼：云台型彩色网络摄像机8台。球型摄像机10台七楼：云台型彩色网络摄像机6台。球型摄像机7台2）摄像控制局部由于控制台需要操作的内容时间都很多，因此控制台的操作一般都采用计算机系统，以用户软件编程的全键盘方式来完成驱动云台巡视、视频切换、报警处理、设备状态自检等工作。现在推出的数字视频监控报警系统采用计算机多媒体技术，以CCD摄像机作为监控探头，摄像机将获取的视频信号传输到主机，主机里的高速图像处理器进行数字化处理，将视频信号形成的图像与背景图像进行分析比拟，假设
10、发现有差异就报警，因为这是一种全屏幕报警，因而不易漏报。同时主机自动采集报警图像并存入计算机，事后用户可根据时间、地点随时查阅报警现场的图像，以了解报警原因。系统将电视监控系统与报警合二为一，实现了监视、报警与图像记录的同步进行，而且这种系统中没有录像机，没有视频分配器，一切报警记录都在计算机的硬盘内，所有操作都根据屏幕上的软件提示动作，对使用者来说是一种全新概念的平安防护系统。控制系统的切换方式主要有2种：单步切换方式和顺序切换方式。3）摄像传输局部（包括视频信号和控制信号的传输）视频信号的传输可用同轴电缆、光纤或双绞线，用双绞线传输时需可视频转换适配器。控制信号的传输方式包括：直接控制：控
11、制中心直接把控制量，如云台和变焦距镜头的电源电流等，直接送入被控设备。特点是简单、直观、容易实现。在现场设备比拟少，主机为手动控制时适用。但在被控的云台、镜头数量很多时，控制线缆数量多，线路复杂，所以在大系统中不采用。多线编码的间接控制：控制中心把控制的命令编成二进制或其它方式的并行码，由多线传送到现场的控制设备，再由它转换成控制量来对现场摄像设备进行控制。这种方式比上一种方式用线少，在近距离控制时也常采用。通讯编码的间接控制：随着微处理器和各种集成电路芯片的普及，目前规模较大的电视监控系统大都采用通信编码，常用的是串行编码。它的优点是：用单根线路可以传送多路控制信号，从而大大节约了线路费用，
12、通讯距离在不加中间处理情况下达可达Ikm公里以上，加处理可传IOKm以上。这样就克服了前面两种方式的缺陷。本系统采用此种控制。除了以上方法外，还有一种控制信号和视频信号复用一条电缆的同轴视控传输方式。这种方式不需另铺设控制电缆。它的实现方法有两种：一种是频率分割，即把控制信号调制在与视频信号不同的频繁范围内，然后同视频信号一起传送，到现场后再把它们分解开;另一种方法是利用视频信号场消隐期间传送控制信号（同轴视控）。这种方法在短距离传送时明显比其它方法要好，但设备的价格相对也比拟昂贵。4）显示与记录显示与记录设备安装在控制室内，主要有监视器、硬盘录像机和一些视频处理设备。现在有一种电视监控系统把
13、云台、变焦镜头和摄像机封装在一起组成一体化摄像机。它们配有高级的伺服系统，云台具有很高的旋转速度，还可以预置监视点和巡视路径。平时按设定的路线进行自动巡视，一旦发生报警，就能很快地对准报警点，进行定点的监视和录像。一台摄像机可以起到几个摄像机的作用。六、设备选型1）海康威视DS-2DF7296-A产品类型：网络摄像机分辨率：2048X1536镜头参数：4.5-135mm最低照度：0.02Lu2）云台型彩色网络摄像机DS-68B系列6颗25+6颗8红外灯米、25毫米自动白平衡自动增益12VDC3）摄像机防护罩（YHT300）可安 具备 视窗 护罩 防护 室内、供电。YHT300隔爆全天候摄像机防
14、护罩产品特点：采用不锈钢材料制造。装带定焦或变焦镜头的摄像机。遮阳罩和雨刮器组件。采用巩固的钢化凹凸玻璃。后部有3个出线孔。等级IP67o室外安装，全天候使用。可选择24VAC或者220VAC或者12VDC4）网络视频解码器（243Q）4路视频效劳器在所有分辨率下均可实现全帧率MPEG-4MotionJPEG视频流内置视频移动侦测和报警前/后图像缓存功能支持PTZ和球型摄像机集成双向音频支持所有分辨率下均可实现全帧率MPEG-4MotionJPEG视频流。5）网络存储设备（IOTB磁盘阵列）将摄像头传来的信息存储。可以分步给各个楼层再分配。并且可以在每台视频效劳器挂载IOTB的Raid存储，不
15、再需要超大容量的磁盘阵列。基于本系统的设计要求，10TB已满足要求，足够使用。6）视频效劳器DVMR200要求条目DatabaseserverCameraserverClientCPUP4或Xeon3.2G以上P4或Xeon3.2G以上如果需要视频分析建议用双CPUP4或Xeon2.4G以上内存1GB,建议2GB1GB512MB硬盘2个独立的硬盘空间（或RAID）,40GB给操作系统,SQL等,40GB给DVM软件40GB给操作系统,独立的硬盘或RAID给视频录象IOGB给操作系统驱动器CD-ROMCD-ROMN/A显示分辨率1024*768,65k逐行1024*768,65k逐行1024*768,24位彩色显卡要求N/AN/A32M显存屏幕打印机N/AN/AEBI工作站建议配置打印机多显卡N/AN/A根据操作系统支持多显卡7）DVR系统：DVR数据库效劳器1台。DVR视频效劳器7台（一台视频效劳器可以管理数十台摄像机）。其中可另增加一台视频效劳器作为备份使用。
