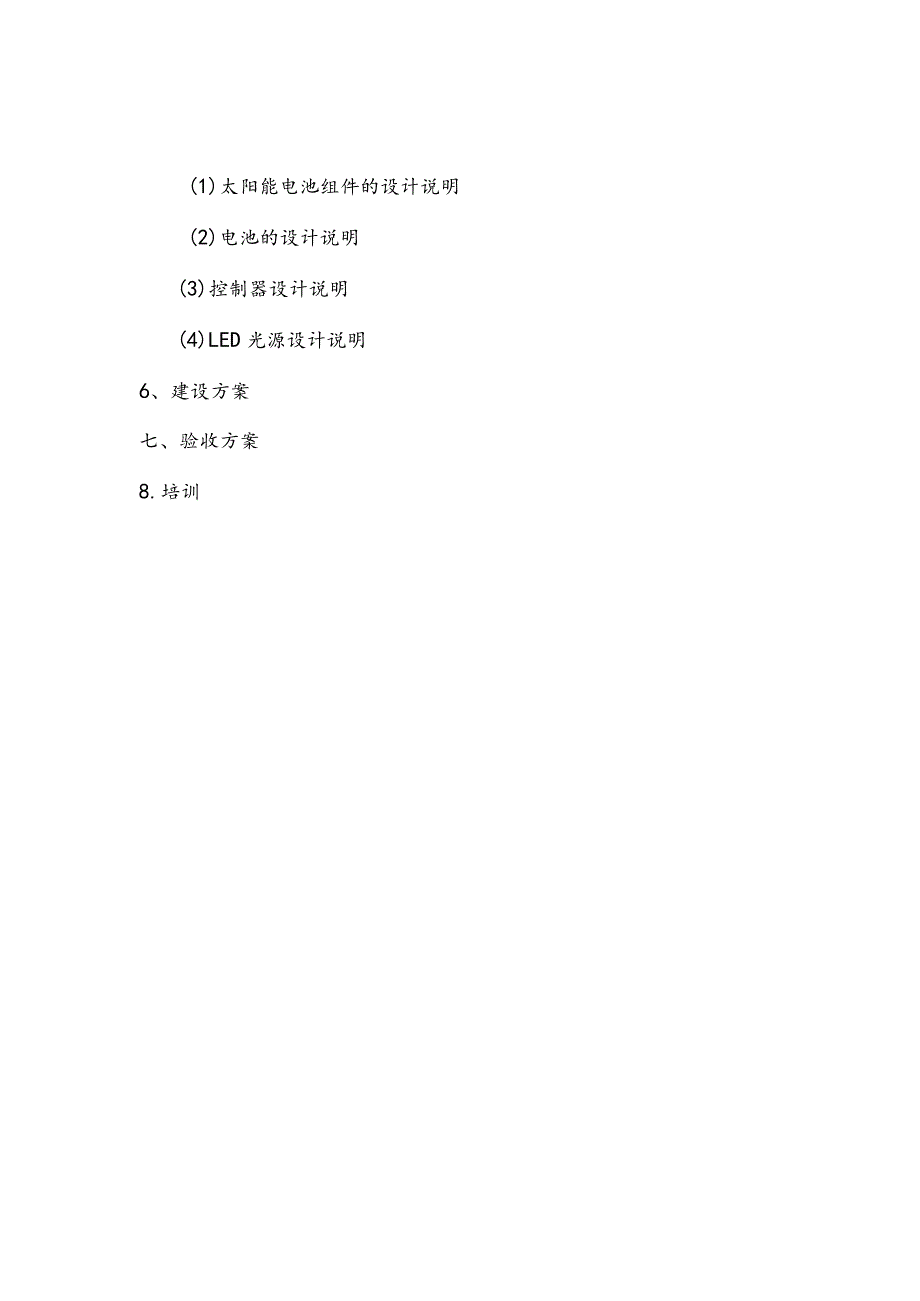

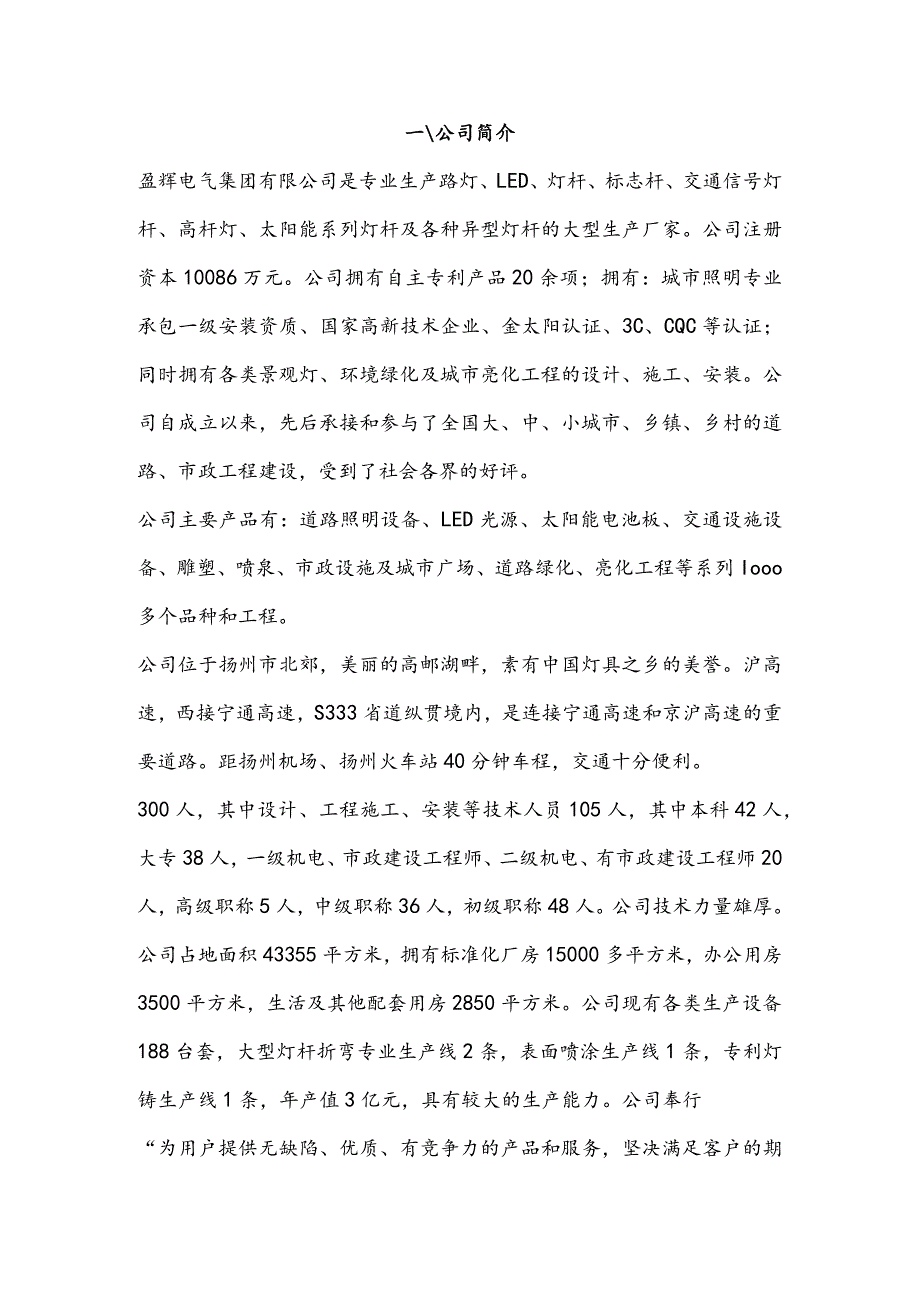

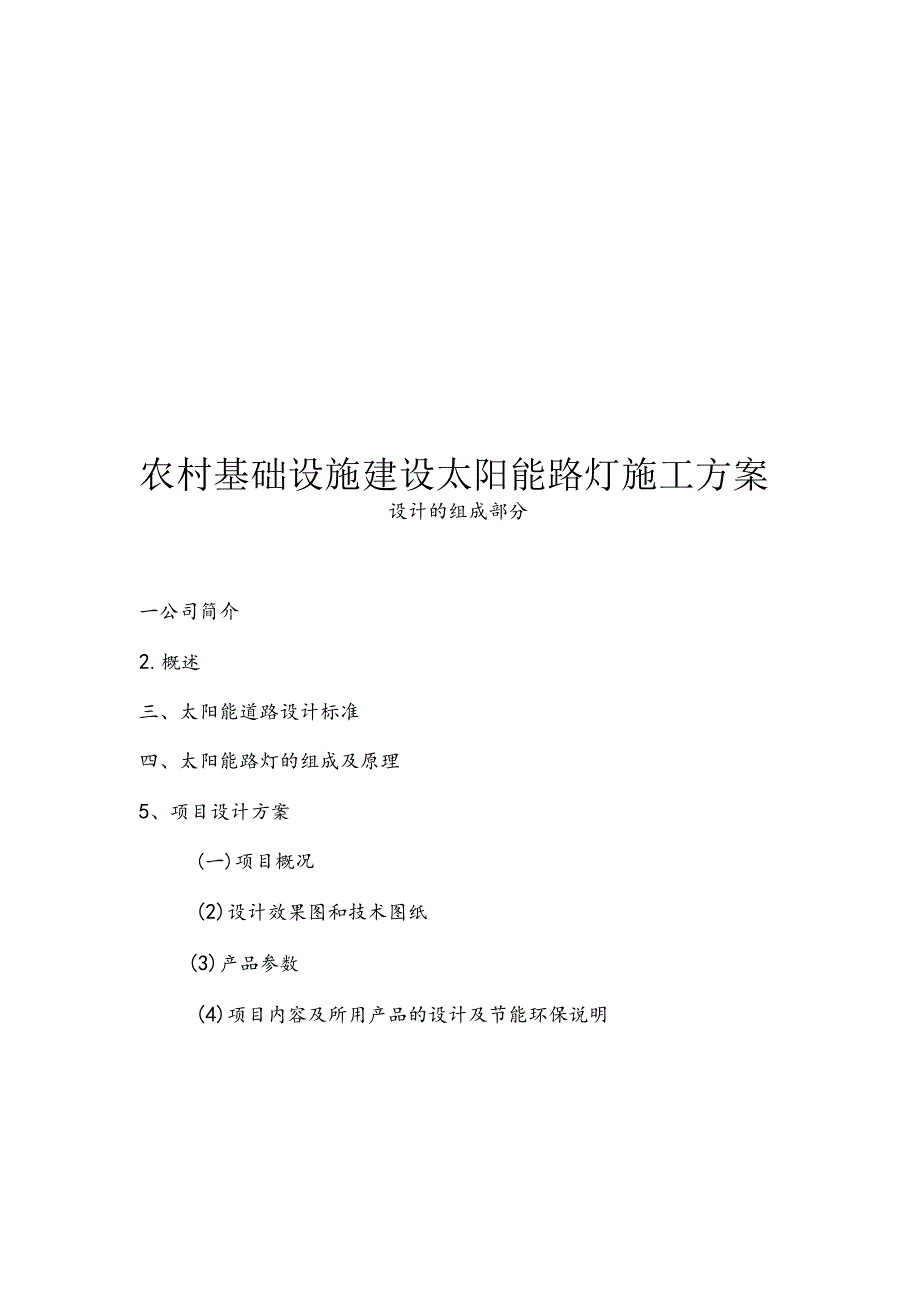

1、农村基础设施建设太阳能路灯施工方案设计的组成部分一公司简介2.概述三、太阳能道路设计标准四、太阳能路灯的组成及原理5、项目设计方案(一)项目概况(2)设计效果图和技术图纸(3)产品参数(4)项目内容及所用产品的设计及节能环保说明(1)太阳能电池组件的设计说明(2)电池的设计说明(3)控制器设计说明(4)LED光源设计说明6、建设方案七、验收方案8.培训一公司简介盈辉电气集团有限公司是专业生产路灯、LED、灯杆、标志杆、交通信号灯杆、高杆灯、太阳能系列灯杆及各种异型灯杆的大型生产厂家。公司注册资本10086万元。公司拥有自主专利产品20余项；拥有：城市照明专业承包一级安装资质、国家高新技术企业、
2、金太阳认证、3C、CQC等认证；同时拥有各类景观灯、环境绿化及城市亮化工程的设计、施工、安装。公司自成立以来，先后承接和参与了全国大、中、小城市、乡镇、乡村的道路、市政工程建设，受到了社会各界的好评。公司主要产品有：道路照明设备、LED光源、太阳能电池板、交通设施设备、雕塑、喷泉、市政设施及城市广场、道路绿化、亮化工程等系列Iooo多个品种和工程。公司位于扬州市北郊，美丽的高邮湖畔，素有中国灯具之乡的美誉。沪高速，西接宁通高速，S333省道纵贯境内，是连接宁通高速和京沪高速的重要道路。距扬州机场、扬州火车站40分钟车程，交通十分便利。300人，其中设计、工程施工、安装等技术人员105人，其中本
3、科42人，大专38人，一级机电、市政建设工程师、二级机电、有市政建设工程师20人，高级职称5人，中级职称36人，初级职称48人。公司技术力量雄厚。公司占地面积43355平方米，拥有标准化厂房15000多平方米，办公用房3500平方米，生活及其他配套用房2850平方米。公司现有各类生产设备188台套，大型灯杆折弯专业生产线2条，表面喷涂生产线1条，专利灯铸生产线1条，年产值3亿元，具有较大的生产能力。公司奉行“为用户提供无缺陷、优质、有竞争力的产品和服务，坚决满足客户的期望”o以优质的产品，以拼搏的精神增加利润，以创新的技术发展壮大”，从而赢得了广泛的市场声誉。竭诚欢迎新老客户莅临襄阳观光、考察
4、指导。2.概述公司收到招标文件后，详细阅读了招标文件中的要求，并结合现场检查，安排技术人员编制技术图纸设计方案和施工方案。结合本项目的特点和我公司的实力、专长、技术、设备配套能力等因素，制定了本太阳能路灯的设计方案。三、太阳能路灯设计标准(1)通用设计标准1 .民用建筑电气设计规范JGJ16-92(2008年版)2 .建筑照明设计标准GB50034-20043 .低压配电设计规范GB50054-954 .电气工程电缆设计规范GB50017-945 、工业企业照明设计标准6 、桂东县农村基础设施建设路灯工程设计要求(2)灯杆设计标准1、GB2694-88热镀锌本体镀锌质量2、GBlo854-89
5、钢结构焊接尺寸3、GB77-88碳素结构钢4、GB2519-88热轧钢板包括带钢品种5、DL/T646-98输电线路钢管杆制造技术条件6. AASHT01994灯杆、高杆、交通信号灯杆(3)灯具设计标准1. GB13037-91固定式通用灯具技术条件2. GB7000.1-2000灯具通用安全要求及试验3. GB7001-86灯壳防护等级分类4. GB7003-86灯具电镀、化学镀层5. GB7004-86灯具木箱包装技术条件6、GB13037-91固定式通用灯具技术条件7. QB/T1553-92灯具及瓦楞纸箱包装技术条件8. QB/T2048-2061-94电光源9. 4电池设计标准(锂电
6、池设计标准)1、GB31241-2014便携式电子产品用锂离子电池和电池组安全要求四、太阳能路灯的组成及原理太阳能照明以太阳能为能源，白天充电，晚上照明，无需复杂昂贵的管线铺设，灯具布局可任意调整，无安全隐患，性价比高，节能无耗，绿色环保、性能稳定、使用寿命长、安装方便、自动控制、免维护等固有特点，适用于高速公路、普通道路、乡村道路等公共场所的道路照明。外观设计采用金属、工程塑料等材料，造型新颖、造型美观、简洁明快。产品造型多，美观大方，还可以为客户定制各种造型的太阳能路灯。一、太阳能路灯的组成太阳能路灯由以下几部分组成：太阳能电池板、太阳能控制器、电池组、光源、灯杆和支架。2、太阳能发电的工
7、作原理：太阳能电池是对光作出反应，将光能转化为电能的装置。能产生光伏效应的材料有很多种，如：单晶硅、多晶硅等，它们的发电原理基本相同，这里以晶体为例说明光电发电过程。P型晶体硅可以掺杂磷得到N型硅，形成PN结。当光线照射到太阳能电池表面时，一部分光子被硅材料吸收；光子的能量转移到硅原子上，使电子跃迁成为自由电子，在PN结两侧积累形成电位差。当电路接通时，在这个电压的作用下，会有电流流过外部电路，产生一定的输出功率。这个过程的本质是：将光子能转化为电能的过程是由太阳能电池板完成的。除了太阳能电池板，道路太阳能路灯还必须主要配备电池、控制器和灯具。电池用于储存太阳能电池板产生的电能，并在需要时提供
8、电力；控制器连接太阳能电池板、电池和负载。当太阳能电池板发电时，它将电力传输到电池。电能按设定的方式传输到负载，具有防反充、过充、过放功能；庭院灯使用的负载是灯，LED灯作为节能光源。太阳能灯和节能环保的优点：1、太阳能灯安装方便：安装太阳能灯时，无需铺设复杂的线路，只需打个水泥底座，用螺丝固定即可。2、太阳能灯具无需电费：太阳能灯具为一次性投资，无需任何维护成本，长期受益。3、太阳能照明不存在安全隐患：太阳能灯具属于低压产品，运行安全可靠。4.安装简单。免维护。5、节能环保，满足国家节能环保要求，响应新能源使用要求。6.提升城管形象。树立节能与新能源的城市旗帜。7、太阳能路灯是一个自动控制的
9、工作系统，只要设置了系统的工作模式，它就会自动工作。5、项目设计方案（一）项目概况根据工业企业照明设计标准和城市道路照明设计标准的规定，桂东县农村道路主要道路平均照度为12Iux,均匀度为0.35,平均次干道照度8lux,均匀度0.35。,分支的平均照度为5lux,均匀度为0.3o结合贵东县农村基础设施建设路灯项目的实际情况，我们使用公司的高效太阳能路灯。6米路灯采用光源功率LED30W,太阳能板功率100WP,锂电池70AH/12V,光控+时控恒流一体化12V10A智能PMW防水控制器。8米路灯采用光源功率LED40W,太阳能板功率120WP,锂电池90AH/12V,光控+时控恒流一体12V
10、loA智能PMW防水控制器。路面平均照度可达12IuX,均匀度0.4,灯间距20米，灯光布置在一侧。完全符合国家标准，满足农村道路照明要求。在设计中，我们充分考虑到桂东县村冬季日照时间短，阴雨天多(连续阴雨天20天)，采取了多项措施，保证100%的采光率全年。具体有以下几个方面：(1)为响应本项目招标文件要求，确保贵东县全年100%亮灯率，本项目6米太阳能路灯选用100WP太阳能电池板和70AH锂电池30WLED光源；8米太阳能路灯40WLED光源配备120WP太阳能电池板和90AH锂电池。(2)除了太阳能电池板和电池外，我们在控制器和产品的选择上还选择了国内知名公司的产品。光控+时控恒流一体
11、化12V10A智能PMW防水控制器，保证全年100%。照明率。(2)设计效果图和技术图纸一、6m太阳能路灯效果图6米太阳能路灯效果图技术说明：1、灯杆：采用Q235钢材制作经模压成型，臂长伸出1.2米，灯杆表面热镀锌处理后表面静电喷塑处理，含太阳能支架，圆锥型，厚度3mm。灯杆上口径60,Tg140,法兰尺寸26026012mm02、光源：LED30W,防护等级IP67。3、太阳能电池板：100W,18V,单晶或多晶太阳能板，使用寿命20年以上。4、太阳能支架：热镀锌钢材喷优质漆。5、蓄电池：70AH锂电池，12V,挂太阳能支架底部O6、控制器：光控+时控恒流一体化。12VlOA智能PMW防水
12、控制器，内置恒流源，灯头无需另配电源防水，防护等级IP67,防过充、过放,过流，过压保护，光控开、时控关，延时功能，可分进段控制，夜间时能模式设置。7、基础笼：满足工程安全需要。4F4.750螺杆。烧注基础符合国家相关技术规范55(T55(T800mm。8、灯杆底部1.5米漆蓝色，上部漆白色。9、整灯质保3年，每天亮灯8小时每天亮灯8小时以上(可谓L路灯上半夜共照明4小时，然后半功率点亮4小时后关闭)，5天以上阴雨可亮灯;2、6m路灯生产技术图1配置说明：I、灯杆：采用0235纲材制作经模压成型，臂K仲出1.2米，灯杆表而热镀锌处理后表面舲电啧裁处理，含太阳能支架，圈惟形，厚度3MM.2、光源
13、：IED30I,防护等8HP67.3、太阳能电池板：105,18。单晶或多晶太阳能板，使用寿命20年以上。4、太阳能支架：热镀锌钢材喷优质漆。5、蓄电池：70AH锂电池，12Y.挂太阳能支梁底部.6、控制器：光控一时控恒流一体化。12V10A智能Pe防水控制器，内置恒流源，灯头尢而另配电源防水，防护等级IP67,防过充、过放.过流，过压俣护,光拄开、时控关，延时功能，可分时段控制，夜间时能模式设置.7、基础嵬：满足工程安仝甫要。8、灯杆底郃L5米漆找色，上部漆白色.抠灯质保3年，每天亮灯8小时每天亮灯8小时以L(可调，路灯上半夜共照明4小时,然后半功率点亮4小时后关闭)，5天以上阴雨可亮灯.S
14、-3灯杆尺寸图UUUV184法兰尺寸图(2)生产厂家连辉电气集团有限公司工程名称桂东县农村荔础设施建设路灯项目6米太阳能路灯技术图数量图号6762017-10与路面平行6米路灯基础平面示意图6米路灯基础浇注示意图生产厂家迎辉电气集团有隈公司JL程名称桂东县农村基础设施建设路灯项目6米太阳能路灯基础图数量：676图号2017104. 8m太阳能路灯效果图8米太阳能路灯效果图技术说明：1、灯杆：采用Q235钢材制作经模压成型，身长伸出12米，灯杆表面热燃锌处理后表面静电喷塑处理.含太阳能支架，圆锥型，厚度3mm。灯杆上口径。70,下口径160,法兰尺寸26026014mm02、光源：LED40W,
15、防护等级IP67。3、太阳能电池板：120W,18V,单品或多品太阳能板，使用寿命20年以上。4、太阳能支架：热健锌钢材喷优质漆。5、蓄电池：90AHfI电池，12V,挂太阳能支架底部。6,控制器：光控+时控恒流一体化。12VlOA智能PMW防水控制翳，内置恒流源，灯头无需另配电源防水，防护等级IP67,防过充、过放，过流.过压保护,光控开、时控关，延时功能，可分进段控制，夜间时能模式设置”7、基础笼：满足工程安全需要。476750蜉杆。烧注基础符合国家相关技术规范550550100Omm。8、灯杆底部1.5米漆蓝色，上部漆白色。9、整灯质保3年,每天亮灯8小时每天亮灯8小时以上（可调,路灯上半夜共照明4小时，然后半功率点亮4小时后关闭），5天以上阴雨可亮灯。5. 8rn太阳能路灯生产技术图
