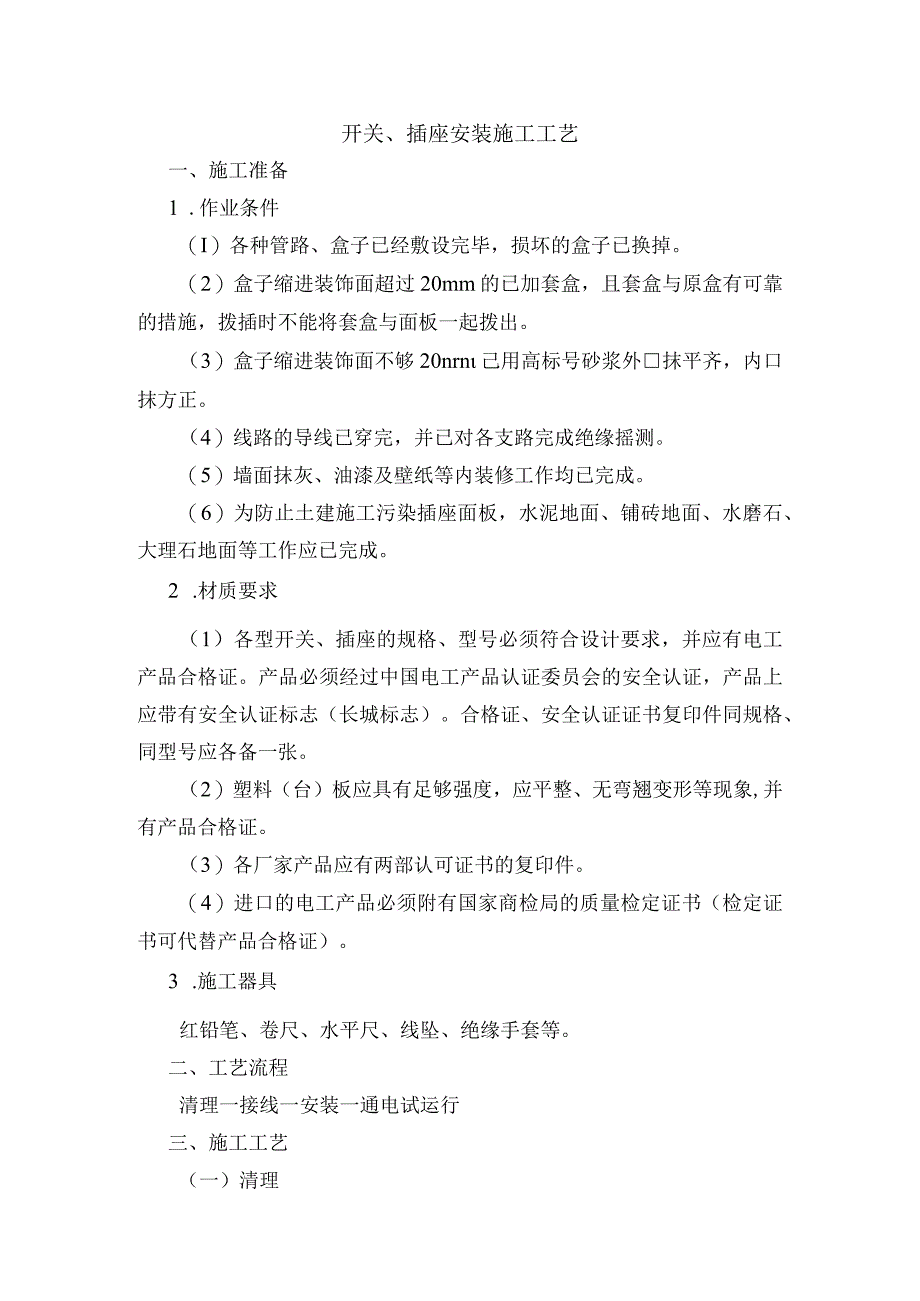

1、开关、插座安装施工工艺一、施工准备1 .作业条件（I）各种管路、盒子已经敷设完毕，损坏的盒子已换掉。（2）盒子缩进装饰面超过20mm的已加套盒，且套盒与原盒有可靠的措施，拨插时不能将套盒与面板一起拨出。（3）盒子缩进装饰面不够20nrn己用高标号砂浆外抹平齐，内口抹方正。（4）线路的导线已穿完，并已对各支路完成绝缘摇测。（5）墙面抹灰、油漆及壁纸等内装修工作均已完成。（6）为防止土建施工污染插座面板，水泥地面、铺砖地面、水磨石、大理石地面等工作应已完成。2 .材质要求（1）各型开关、插座的规格、型号必须符合设计要求，并应有电工产品合格证。产品必须经过中国电工产品认证委员会的安全认证，产品上应带

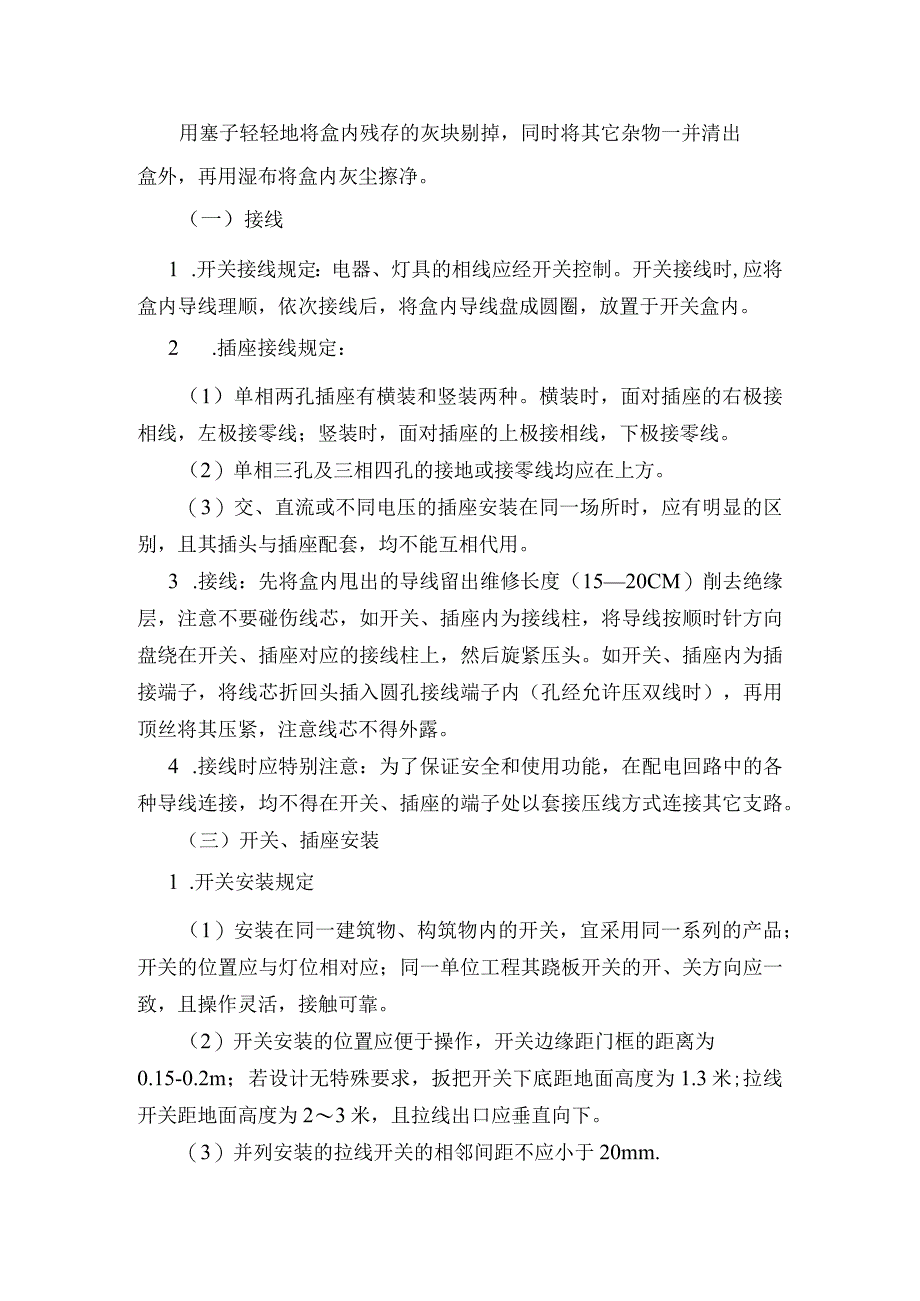

2、有安全认证标志（长城标志）。合格证、安全认证证书复印件同规格、同型号应各备一张。（2）塑料（台）板应具有足够强度，应平整、无弯翘变形等现象,并有产品合格证。（3）各厂家产品应有两部认可证书的复印件。（4）进口的电工产品必须附有国家商检局的质量检定证书（检定证书可代替产品合格证）。3 .施工器具红铅笔、卷尺、水平尺、线坠、绝缘手套等。二、工艺流程清理一接线一安装一通电试运行三、施工工艺（一）清理用塞子轻轻地将盒内残存的灰块剔掉，同时将其它杂物一并清出盒外，再用湿布将盒内灰尘擦净。（一）接线1 .开关接线规定：电器、灯具的相线应经开关控制。开关接线时,应将盒内导线理顺，依次接线后，将盒内导线盘成圆
3、圈，放置于开关盒内。2 .插座接线规定：（1）单相两孔插座有横装和竖装两种。横装时，面对插座的右极接相线，左极接零线；竖装时，面对插座的上极接相线，下极接零线。（2）单相三孔及三相四孔的接地或接零线均应在上方。（3）交、直流或不同电压的插座安装在同一场所时，应有明显的区别，且其插头与插座配套，均不能互相代用。3 .接线：先将盒内甩出的导线留出维修长度（1520CM）削去绝缘层，注意不要碰伤线芯，如开关、插座内为接线柱，将导线按顺时针方向盘绕在开关、插座对应的接线柱上，然后旋紧压头。如开关、插座内为插接端子，将线芯折回头插入圆孔接线端子内（孔经允许压双线时），再用顶丝将其压紧，注意线芯不得外露。
4、4 .接线时应特别注意：为了保证安全和使用功能，在配电回路中的各种导线连接，均不得在开关、插座的端子处以套接压线方式连接其它支路。（三）开关、插座安装1 .开关安装规定（1）安装在同一建筑物、构筑物内的开关，宜采用同一系列的产品；开关的位置应与灯位相对应；同一单位工程其跷板开关的开、关方向应一致，且操作灵活，接触可靠。（2）开关安装的位置应便于操作，开关边缘距门框的距离为0.15-0.2m；若设计无特殊要求，扳把开关下底距地面高度为1.3米;拉线开关距地面高度为23米，且拉线出口应垂直向下。（3）并列安装的拉线开关的相邻间距不应小于20mm.（4）相线应经开关控制；民用住宅严禁装设床头开关。（

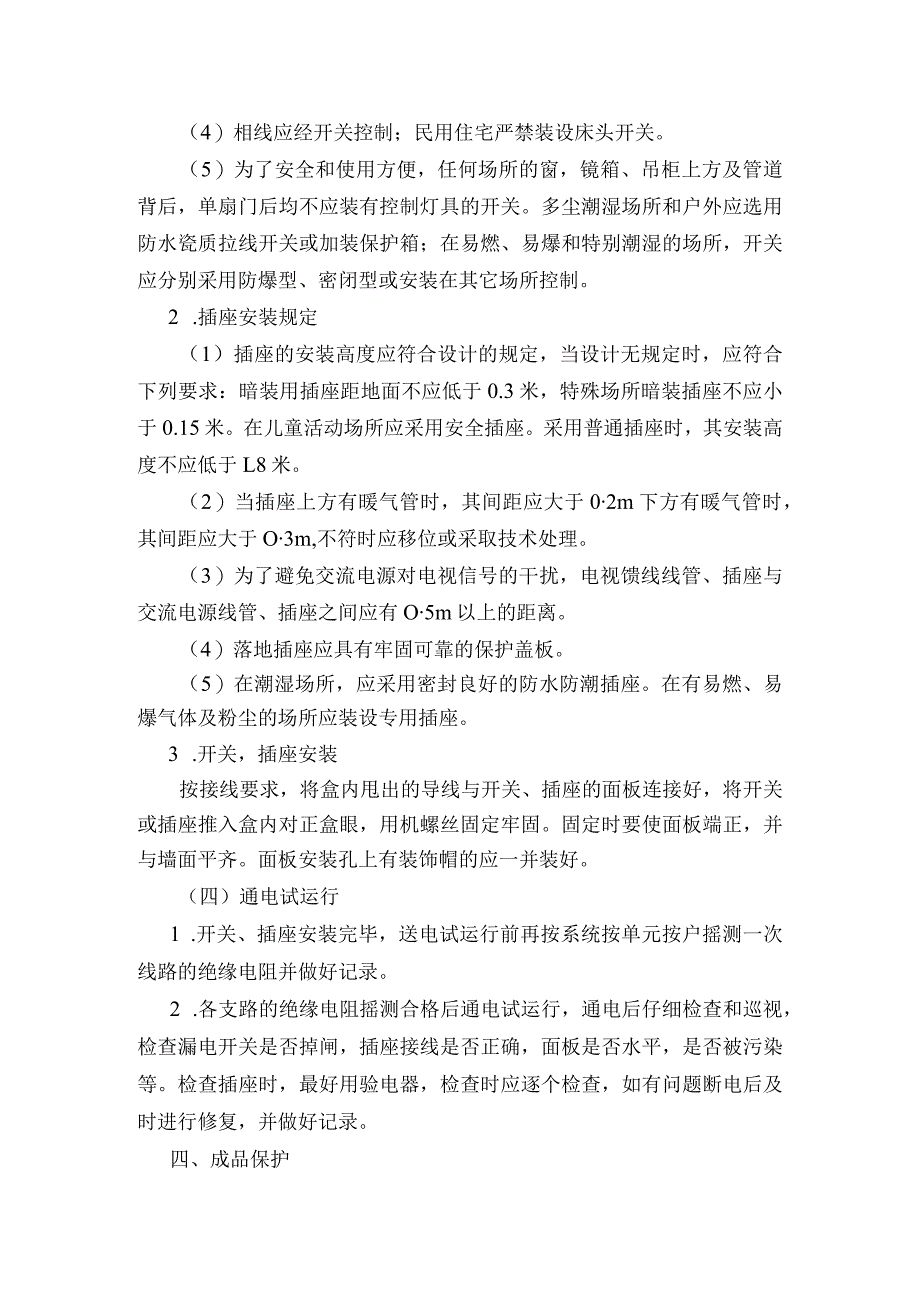

5、5）为了安全和使用方便，任何场所的窗，镜箱、吊柜上方及管道背后，单扇门后均不应装有控制灯具的开关。多尘潮湿场所和户外应选用防水瓷质拉线开关或加装保护箱；在易燃、易爆和特别潮湿的场所，开关应分别采用防爆型、密闭型或安装在其它场所控制。2 .插座安装规定（1）插座的安装高度应符合设计的规定，当设计无规定时，应符合下列要求：暗装用插座距地面不应低于0.3米，特殊场所暗装插座不应小于0.15米。在儿童活动场所应采用安全插座。采用普通插座时，其安装高度不应低于L8米。（2）当插座上方有暖气管时，其间距应大于02m下方有暖气管时，其间距应大于O3m,不符时应移位或采取技术处理。（3）为了避免交流电源对电视
6、信号的干扰，电视馈线线管、插座与交流电源线管、插座之间应有O5m以上的距离。（4）落地插座应具有牢固可靠的保护盖板。（5）在潮湿场所，应采用密封良好的防水防潮插座。在有易燃、易爆气体及粉尘的场所应装设专用插座。3 .开关，插座安装按接线要求，将盒内甩出的导线与开关、插座的面板连接好，将开关或插座推入盒内对正盒眼，用机螺丝固定牢固。固定时要使面板端正，并与墙面平齐。面板安装孔上有装饰帽的应一并装好。（四）通电试运行1 .开关、插座安装完毕，送电试运行前再按系统按单元按户摇测一次线路的绝缘电阻并做好记录。2 .各支路的绝缘电阻摇测合格后通电试运行，通电后仔细检查和巡视，检查漏电开关是否掉闸，插座接线是否正确，面板是否水平，是否被污染等。检查插座时，最好用验电器，检查时应逐个检查，如有问题断电后及时进行修复，并做好记录。四、成品保护1 .安装开关、插座时不得碰坏墙面，要保持墙面清洁。2 .开关插座安装完毕后，不得再次进行喷浆，以保持面板清洁。3 .其它工种在施工时，不要碰坏和碰歪开关、插座。
