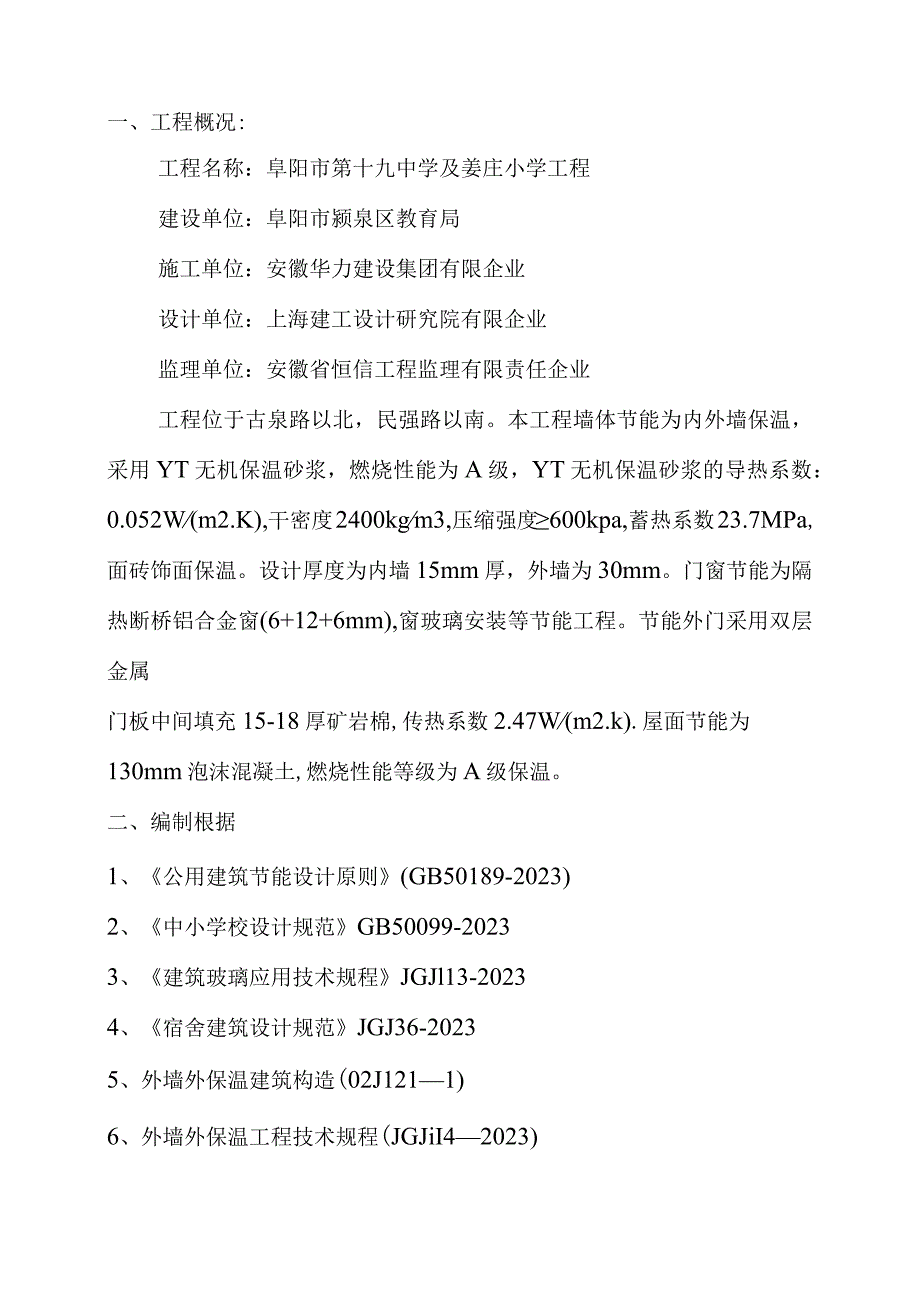

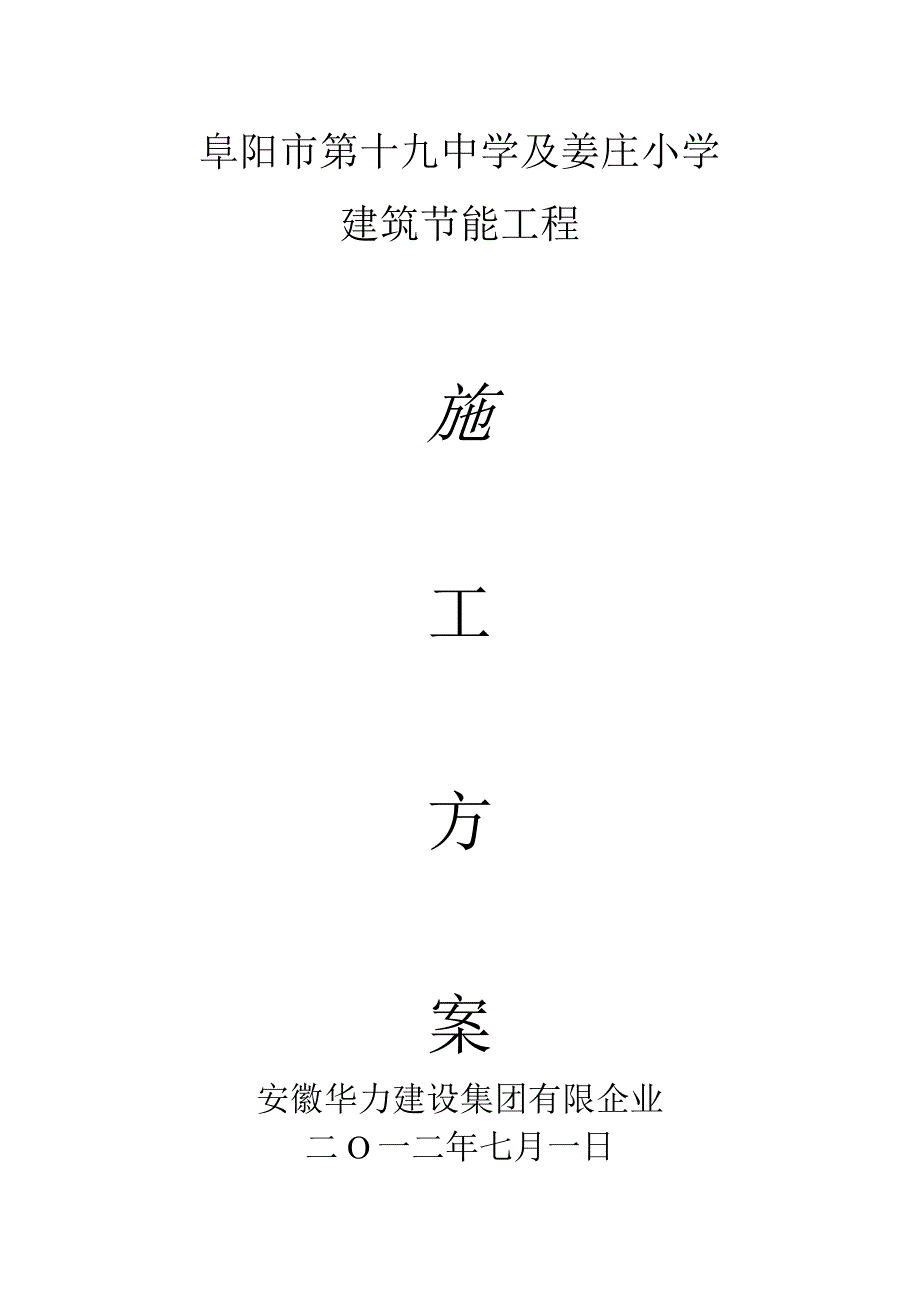

1、阜阳市第十九中学及姜庄小学建筑节能工程施工方案安徽华力建设集团有限企业二O一二年七月一日一、工程概况:工程名称：阜阳市第十九中学及姜庄小学工程建设单位：阜阳市颍泉区教育局施工单位：安徽华力建设集团有限企业设计单位：上海建工设计研究院有限企业监理单位：安徽省恒信工程监理有限责任企业工程位于古泉路以北，民强路以南。本工程墙体节能为内外墙保温，采用YT无机保温砂浆，燃烧性能为A级，YT无机保温砂浆的导热系数：0.052W(m2.K),干密度2400kgm3,压缩强度600kpa,蓄热系数23.7MPa,面砖饰面保温。设计厚度为内墙15mm厚，外墙为30mm。门窗节能为隔热断桥铝合金窗(6+12+6m

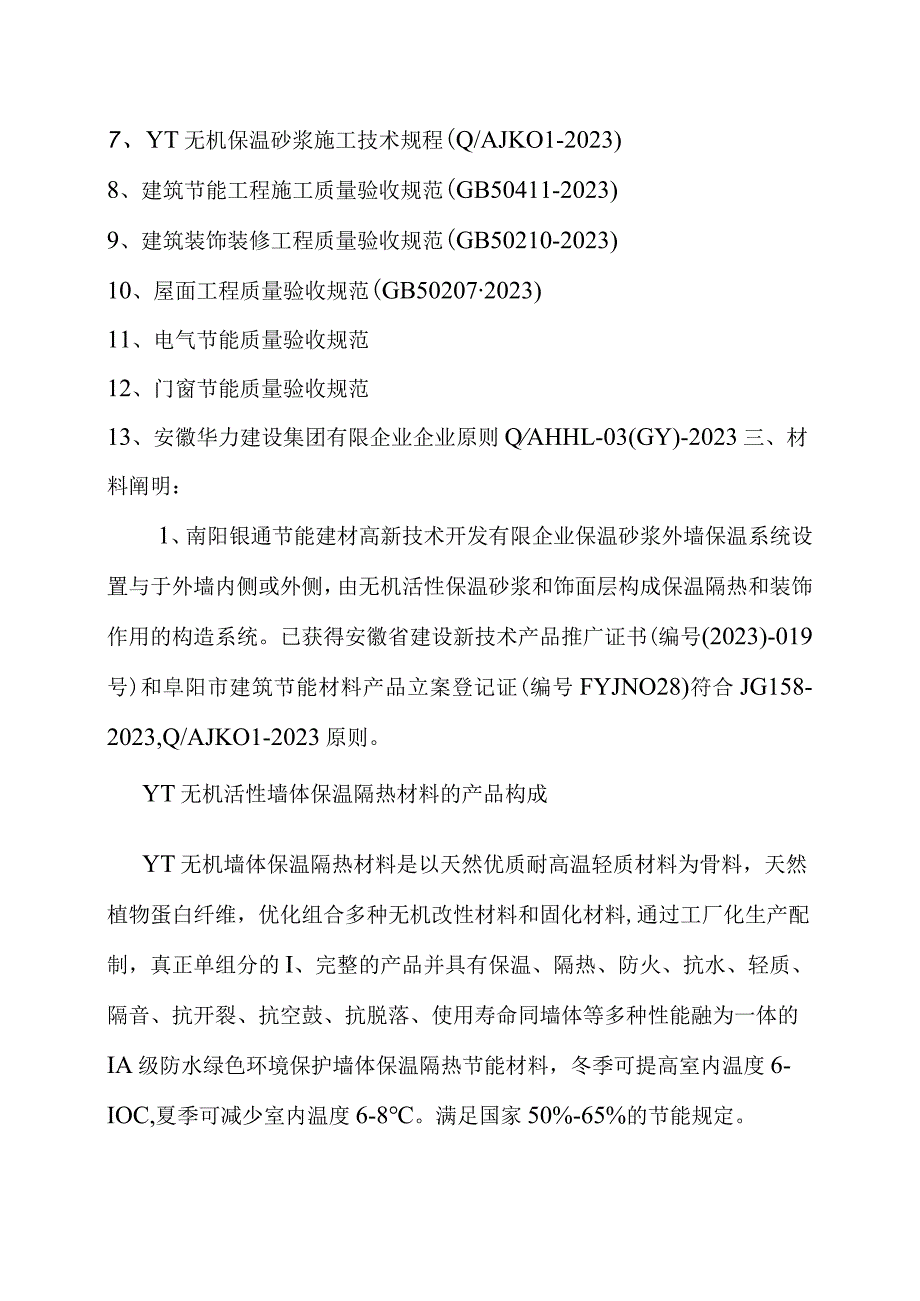

2、m),窗玻璃安装等节能工程。节能外门采用双层金属门板中间填充15-18厚矿岩棉,传热系数2.47W(m2.k).屋面节能为130mm泡沫混凝土,燃烧性能等级为A级保温。二、编制根据1、公用建筑节能设计原则(GB50189-2023)2、中小学校设计规范GB50099-20233、建筑玻璃应用技术规程JGJl13-20234、宿舍建筑设计规范JGJ36-20235、外墙外保温建筑构造(02J1211)6、外墙外保温工程技术规程(JGJiI42023)7、YT无机保温砂浆施工技术规程(Q/AJKO1-2023)8、建筑节能工程施工质量验收规范(GB50411-2023)9、建筑装饰装修工程质量验收
3、规范(GB50210-2023)10、屋面工程质量验收规范(GB502072023)11、电气节能质量验收规范12、门窗节能质量验收规范13、安徽华力建设集团有限企业企业原则QAHHL-03(GY)-2023三、材料阐明：1、南阳银通节能建材高新技术开发有限企业保温砂浆外墙保温系统设置与于外墙内侧或外侧，由无机活性保温砂浆和饰面层构成保温隔热和装饰作用的构造系统。已获得安徽省建设新技术产品推广证书(编号(2023)-019号)和阜阳市建筑节能材料产品立案登记证(编号FYJNO28)符合JG158-2023,Q/AJKO1-2023原则。YT无机活性墙体保温隔热材料的产品构成YT无机墙体保温隔热
4、材料是以天然优质耐高温轻质材料为骨料，天然植物蛋白纤维，优化组合多种无机改性材料和固化材料,通过工厂化生产配制，真正单组分的I、完整的产品并具有保温、隔热、防火、抗水、轻质、隔音、抗开裂、抗空鼓、抗脱落、使用寿命同墙体等多种性能融为一体的IA级防水绿色环境保护墙体保温隔热节能材料，冬季可提高室内温度6-IOC,夏季可减少室内温度6-8。满足国家50%-65%的节能规定。YT无机墙体保温隔热材料的系统构造南阳银通A级不燃YT无机活性墙体隔热保温绿色节能系统属无网隔热保温系统，YTA级不燃绿色节能产品直接用于各类基层墙体，不需加设网格布、不需做抗裂砂浆等材料和工序，并在保温层上直接做涂料饰面和面砖
5、饰面，到达粘结牢固、不开裂、不渗水、使用寿命与墙体一致时起保温隔热节能和装饰作用的构造系统。涂料饰面构造示意图实例图渝料浇面廛YT保;！孱岳震增体面砖饰面构造实例图示意3E1品才体而昔第费星YT保;1层2、铝合金窗采用断桥隔热型材、6+12A+6mm中空玻璃。中空玻璃的!密封性能、露点、耐紫外线照射符合GB/T11944-2023中空玻璃原则中的技术规定。四、现场管理人员项目经理：吴银国；项目技术负责人：冉庆功；质检员：王兰云；安全员：陶红友。五、材料配制1 .施工准备。2 .工艺流程。1）保温系统（1）涂料饰面清理基层：做水泥砂浆找平层（混凝土或光面墙使用界面砂浆）一套方、吊垂直、弹控制线、
6、冲筋、做口复验抹YT无机保温隔热材料弹分格线、开分格槽、嵌贴滴水槽、保温层验收柔性腻子弹性涂料饰面（2）面砖饰面清理基层（混凝土或光面墙使用界面砂浆）套方、吊垂直、弹控制线、冲筋、做口复验抹YT无机保温隔热材料弹分格线、开分格槽、嵌贴滴水槽、保温层验收砖面饰面2 .YT保温隔热材料的配制以YT保温隔热材料与水重量1.5：1欧（比例，根据不一样地区、不一样季节、不一样基层墙体以及施工规定合适调整，到达易于操作。搅拌时间35分钟即可使用。3 .YT保温隔热材料的使用当墙体湿润洁净后，将配好的保温材料批抹于墙面上，第一遍厚度控制在1.5cm左右，其后每遍掌握在1.5cm之间。均匀密实时将墙体覆盖。初
7、凝时间约为2小时，当保温料浆的含水率大概在30mm内二次批抹即可完毕。所有工序可当日完毕，七天后可粘贴面砖，十天后可做涂料饰面。4 .质量检查原则1)基层墙体应到达建筑装饰装修工程质量验收规范GB50210-2023中的有关规定。容许偏差及检查措施见下表：项次项目容许偏差(mm)指标1立面垂直4用2m托线板检查2表面平整4用2m靠尺检查3阴阳角垂直4用2m托线板检查4阴阳角方正4用2m靠尺检查5保温层厚度不容许有偏差用探针、钢尺检查1)保温层厚度及构造做法应符合设计及规范规定O2) 各构造层之间必须粘结牢固，无脱层、空鼓、裂缝等现象。3) 孔洞、线槽、线盒、管道穿墙等需后处理部位应做到：尺寸精
8、确、边缘整洁、线角和灰线平直方正、清洗美观。5.注意事项1) YT无机活性墙体外保温隔热材料现场施工，严禁添加任何外加材料。2) 配制的料浆要随配随用，两小时以内用完，绝不容许反复使用。3) YT无机活性墙体外保温工程施工期间以及竣工后24h内，基层及环境空气温度不应低于5。夏季应防止阳光暴晒。在5级以上大风天气和雨天不得施工。4) 做好产品保护，对刚施工完区J墙壁，防止雨淋和碰撞，保持施工现场通风干燥。夏季温度超过35时，需洒水养护,冬季施工注意防冻和大风；每次施工完毕后及时清洗施工工具和搅拌器材，以免影响下次使用。3、同条件养护试件：取适量保温浆料按如下规定制同条件养护试件：I导热系数：制
9、作300X300X30(mm3)保温浆料试件三个(一组)11干密度和压缩强度：制作70.7X707X707(mm3)试件六个(一组)4、铝合金窗、中空玻璃按照设计规定的规格尺寸加工成品后进场安装，特种门按照设计规格尺寸采购成品进场安装。5、屋面保温层按照设计规定采用泡面混凝土进场浇筑。六、施工工艺1、YT无机保温系统施工工艺流程XdU甘日Akxm了由石乩1：闲W八军上山、且K古NX二必田Hul&U七r&H、小矽4r1-1石必甘日RMrHi：r:Akrnbrf*Zr.R1jg.，色E3必ib/口0MrJkMi小皿11Alr外墙内保温基本构造如下图:涂料饰面构造示意图实例图YY保温屉 萎星Hl体源
10、N怵费图-YT保*孱基WHl体面砖饰面构造实饬军示意图面转第充层YT俣灌星属*体2、门窗节能施工工艺流程七、施工要点：1、基层墙体清理1.l填塞施工及外墙脚手眼洞口。1.2应清除墙面杂物、残留灰浆、污物、油渍等。剔除并修补空鼓、疏松部位。1.3墙面表面平整度偏差不不小于4mm（用2m靠尺检查）,偏差较大的（需用1：3砂浆找平。2、界面处理2.1砖墙在施工前浇水湿润，施工时表面成阴干状；2.2框架柱用界面砂浆滚刷（界面砂浆加水，调成糊状）；2.3混凝土墙壁面用界面砂浆拉毛；2.4界面层厚度为34mmo3、测量垂直度、套方、弹控制线、复验基层垂直度并作出记录；用保温浆料塌饼、冲筋（塌饼间距不不小于
11、2m）,塌饼最薄厚度不得不不小于设计时保温层厚度。4、抹保温浆料4.1将配制搅拌好的保温浆料分层刮抹覆盖墙体，第一层施工厚度控制在1.5cm左右，第二层厚度不不小于1.5cm.最终一层满批浆料使其到达设计厚度，表面收平压实。4.2保温层施工应自下而下，浆料随拌随用并在2小时内用JTTSo4. 3分两遍或多遍抹批时，应待前一遍浆料施工12小时后再进行下遍抹批，措施类同水泥砂浆抹灰。5. 4面层抹平压光，待保温浆料在到达设计厚度后，对于涂料饰面，可用直尺压平并收光，平整度、垂直度及表面质量到达涂刷涂料的I规定。粘贴面砖只需压实抹平，无需收光便可在面层上直接粘贴面砖。6. 5在暂停抹灰时，施工缝要抹
12、成斜坡状，防止在第二次抹灰时出现空鼓现象。5、开分格槽、嵌贴滴水槽，外窗防渗5.1保温层应按设计规定设分格缝，并根据规定弹控制线，无设计规定时，宜按间距不不小于L5m设置分格缝，缝宽15mm,缝内嵌填密封膏，泡沫条。5. 2用壁纸刀划开设定时线槽。7. 3将滴水槽嵌贴入凹槽。6、门窗安装7.1 门窗框与墙体连接采用8X100金属胀钉进行固定。8. 2安装前应对洞口的）实际尺寸与门窗、图纸查对。9. 3框装入洞口其上下框的）中心线应与洞口的中心线对齐。10. 4确定框在洞口墙体厚度方向区）安装位置。6. 5洞口尺寸与门窗尺寸的）间隙用木楔和垫块调整，调整框的垂直度、水平度为2023为3mm和对角
13、线W2023为3mm,2023为5mm。7. 6中空玻璃采用双道密封，中空玻璃的均压管应密封处理。外门窗框或副框与洞口之间的间隙采用弹性闭孔材料填充饱满，然后将框的里外打密封胶。外门窗框与副框之间的缝隙使用密封胶密封。6. 7门窗扇密封条和玻璃镶嵌的密封条安装位置应对的I,镶嵌牢固，不得脱槽，接头处不得开裂。关闭门窗时密封条应接触严密。7、泡沫混凝土施工7.1作业条件：。(1)、基层清理洁净，浇捣混凝土前应洒水湿润。(2)、施工前，应做好水平标志，以控制铺设的高度和厚度。可采用坚尺、拉线、弹线等措施。(3)、对所有作业人员进行技术交底，特殊工种必须持证上岗。(4)、作业时的环境如天气、湿度、温
