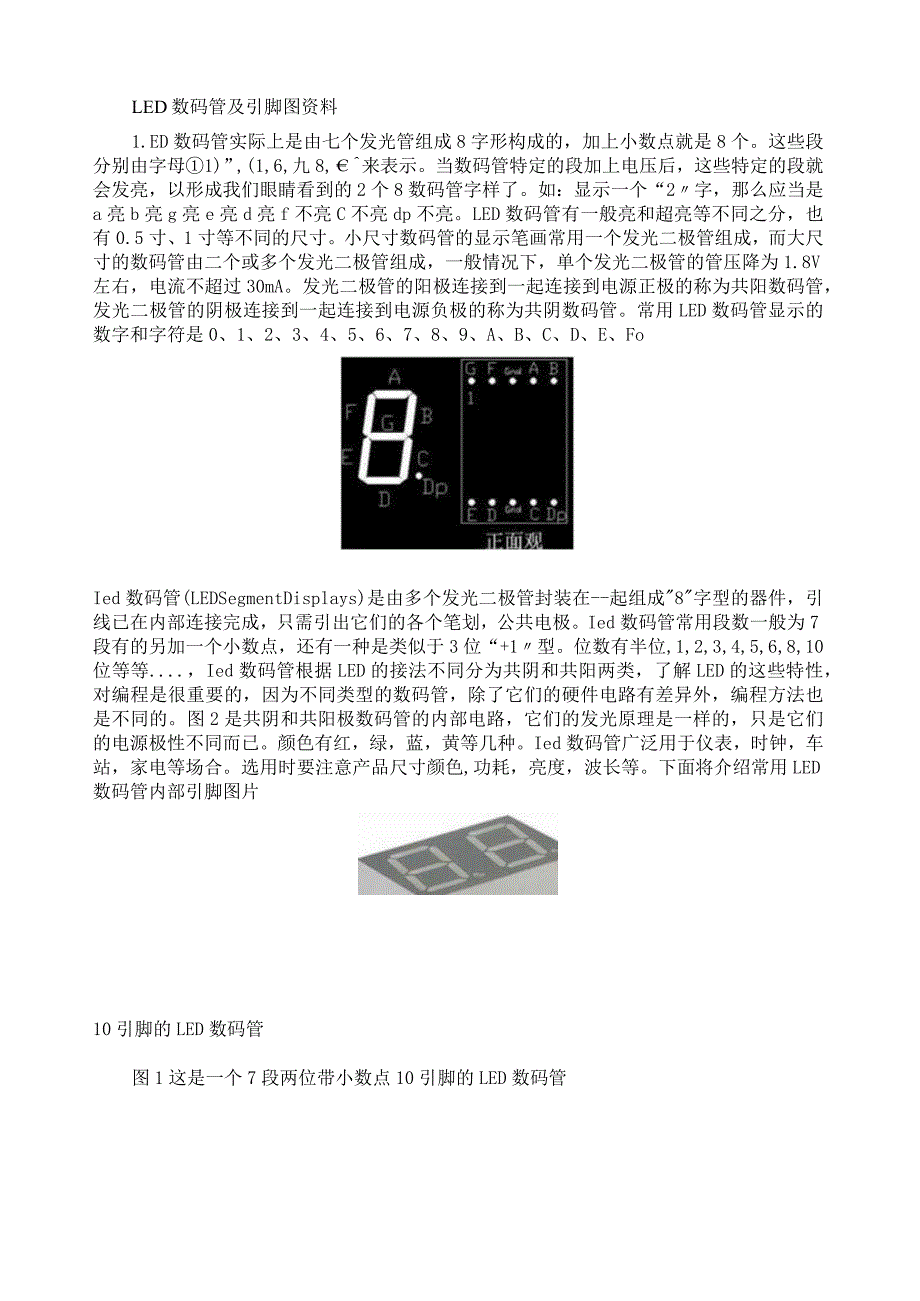

1、LED数码管及引脚图资料1.ED数码管实际上是由七个发光管组成8字形构成的,加上小数点就是8个。这些段分别由字母1)”,(1,6,九8,来表示。当数码管特定的段加上电压后,这些特定的段就会发亮,以形成我们眼睛看到的2个8数码管字样了。如:显示一个“2字,那么应当是a亮b亮g亮e亮d亮f不亮C不亮dp不亮。LED数码管有一般亮和超亮等不同之分,也有0.5寸、1寸等不同的尺寸。小尺寸数码管的显示笔画常用一个发光二极管组成,而大尺寸的数码管由二个或多个发光二极管组成,一般情况下,单个发光二极管的管压降为1.8V左右,电流不超过30mA。发光二极管的阳极连接到一起连接到电源正极的称为共阳数码管,发光二

2、极管的阴极连接到一起连接到电源负极的称为共阴数码管。常用LED数码管显示的数字和字符是0、1、2、3、4、5、6、7、8、9、A、B、C、D、E、FoIed数码管(LEDSegmentDisplays)是由多个发光二极管封装在-起组成8字型的器件,引线已在内部连接完成,只需引出它们的各个笔划,公共电极。Ied数码管常用段数一般为7段有的另加一个小数点,还有一种是类似于3位“+1型。位数有半位,1,2,3,4,5,6,8,10位等等.,Ied数码管根据LED的接法不同分为共阴和共阳两类,了解LED的这些特性,对编程是很重要的,因为不同类型的数码管,除了它们的硬件电路有差异外,编程方法也是不同的。

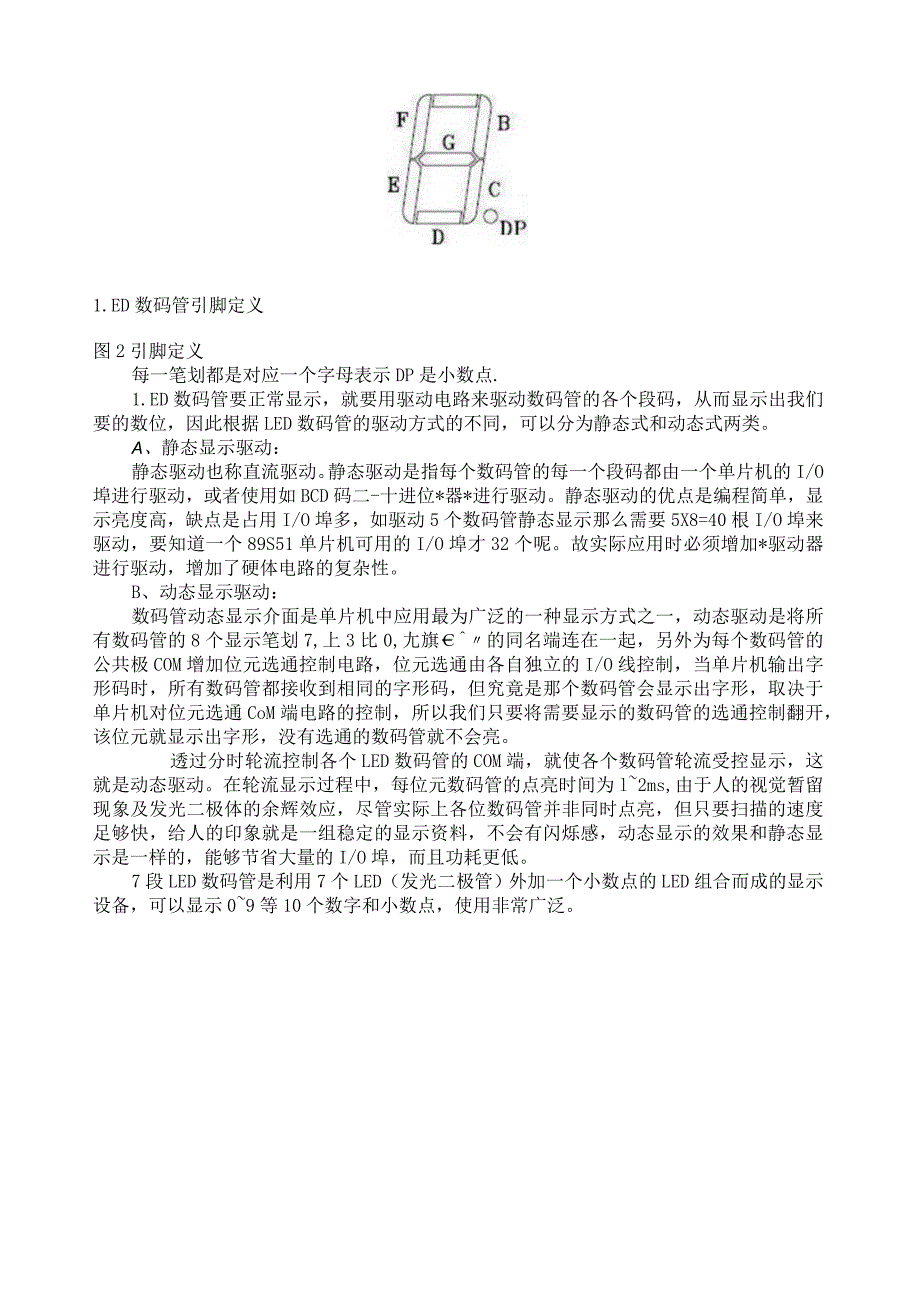

3、图2是共阴和共阳极数码管的内部电路,它们的发光原理是一样的,只是它们的电源极性不同而已。颜色有红,绿,蓝,黄等几种。Ied数码管广泛用于仪表,时钟,车站,家电等场合。选用时要注意产品尺寸颜色,功耗,亮度,波长等。下面将介绍常用LED数码管内部引脚图片10引脚的LED数码管图1这是一个7段两位带小数点10引脚的LED数码管1.ED数码管引脚定义图2引脚定义每一笔划都是对应一个字母表示DP是小数点.1.ED数码管要正常显示,就要用驱动电路来驱动数码管的各个段码,从而显示出我们要的数位,因此根据LED数码管的驱动方式的不同,可以分为静态式和动态式两类。A、静态显示驱动:静态驱动也称直流驱动。静态驱动

4、是指每个数码管的每一个段码都由一个单片机的I/O埠进行驱动,或者使用如BCD码二-十进位*器*进行驱动。静态驱动的优点是编程简单,显示亮度高,缺点是占用I/O埠多,如驱动5个数码管静态显示那么需要5X8=40根I/O埠来驱动,要知道一个89S51单片机可用的I/O埠才32个呢。故实际应用时必须增加*驱动器进行驱动,增加了硬体电路的复杂性。B、动态显示驱动:数码管动态显示介面是单片机中应用最为广泛的一种显示方式之一,动态驱动是将所有数码管的8个显示笔划7,上3比0,尢旗的同名端连在一起,另外为每个数码管的公共极COM增加位元选通控制电路,位元选通由各自独立的I/O线控制,当单片机输出字形码时,所

5、有数码管都接收到相同的字形码,但究竟是那个数码管会显示出字形,取决于单片机对位元选通CoM端电路的控制,所以我们只要将需要显示的数码管的选通控制翻开,该位元就显示出字形,没有选通的数码管就不会亮。透过分时轮流控制各个LED数码管的COM端,就使各个数码管轮流受控显示,这就是动态驱动。在轮流显示过程中,每位元数码管的点亮时间为l2ms,由于人的视觉暂留现象及发光二极体的余辉效应,尽管实际上各位数码管并非同时点亮,但只要扫描的速度足够快,给人的印象就是一组稳定的显示资料,不会有闪烁感,动态显示的效果和静态显示是一样的,能够节省大量的I/O埠,而且功耗更低。7段LED数码管是利用7个LED(发光二极

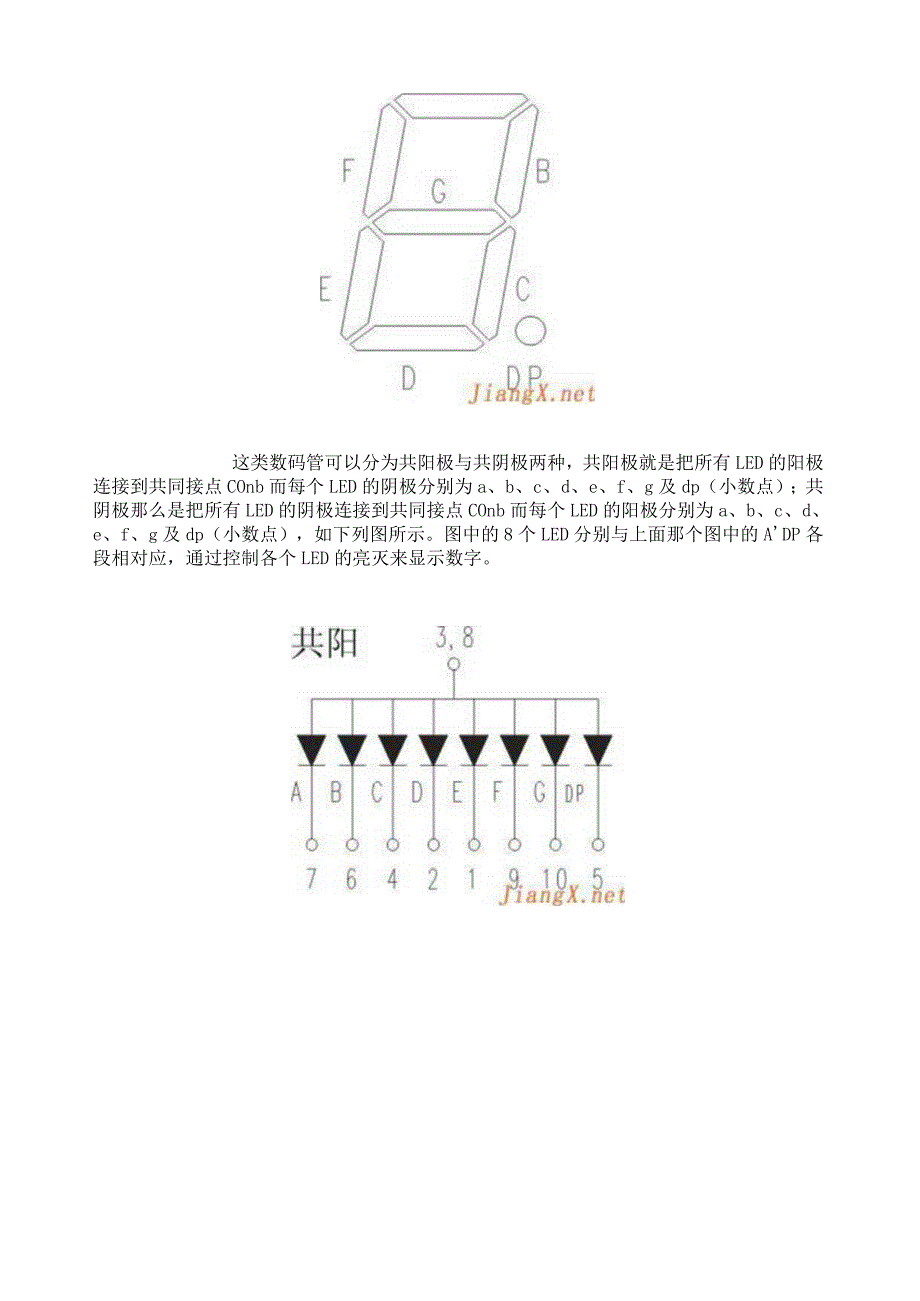

6、管)外加一个小数点的LED组合而成的显示设备,可以显示09等10个数字和小数点,使用非常广泛。这类数码管可以分为共阳极与共阴极两种,共阳极就是把所有LED的阳极连接到共同接点COnb而每个LED的阴极分别为a、b、c、d、e、f、g及dp(小数点);共阴极那么是把所有LED的阴极连接到共同接点COnb而每个LED的阳极分别为a、b、c、d、e、f、g及dp(小数点),如下列图所示。图中的8个LED分别与上面那个图中的ADP各段相对应,通过控制各个LED的亮灭来显示数字。3.8共阴那么,实际的数码管的引脚是怎样排列的呢?对于单个数码管来说,从它的正面看进去,左下角那个脚为1脚,以逆时针方向依次为

7、110脚,左上角那个脚便是1O脚了,上面两个图中的数字分别与这10个管脚一一对应。注意,3脚和8脚是连通的,这两个都是公共脚。还有一种比拟常用的是四位数码管,内部的四个数码管共用adp这8根数据线,为人们的使用提供了方便,因为里面有四个数码管,所以它有四个公共端,加上adp,共有12个引脚,下面便是一个共阴的四位数码管的内部结构图(共阳的与之相反)。引脚排列依然是从左下角的那个脚(1脚)开始,以逆时针方向依次为广12脚,下列图中的数字与之一一对应。(点击放大)IGI DlG2 讥9 O3GDl On管脚顺序:从数码管的正面观看,以第一脚为起点,管脚的顺序是逆时针方向排列。12-9-8-6公共脚JiangX.netA-IlB-7C-4D-2E-IF-IOG-5DP-3
