《弹簧淬火硬度不达标的处理办法.docx》由会员分享，可在线阅读，更多相关《弹簧淬火硬度不达标的处理办法.docx（2页珍藏版）》请在第壹文秘上搜索。

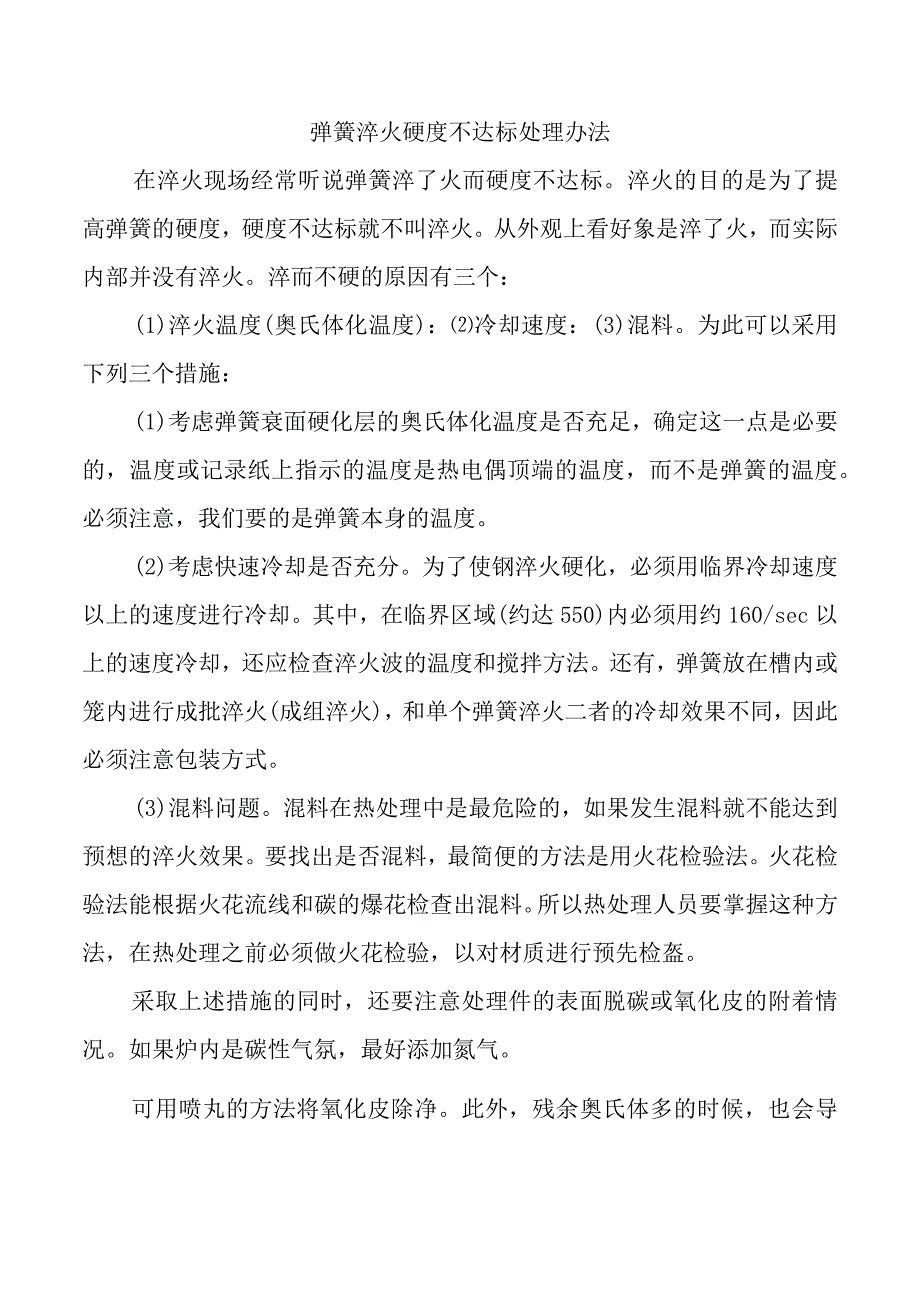

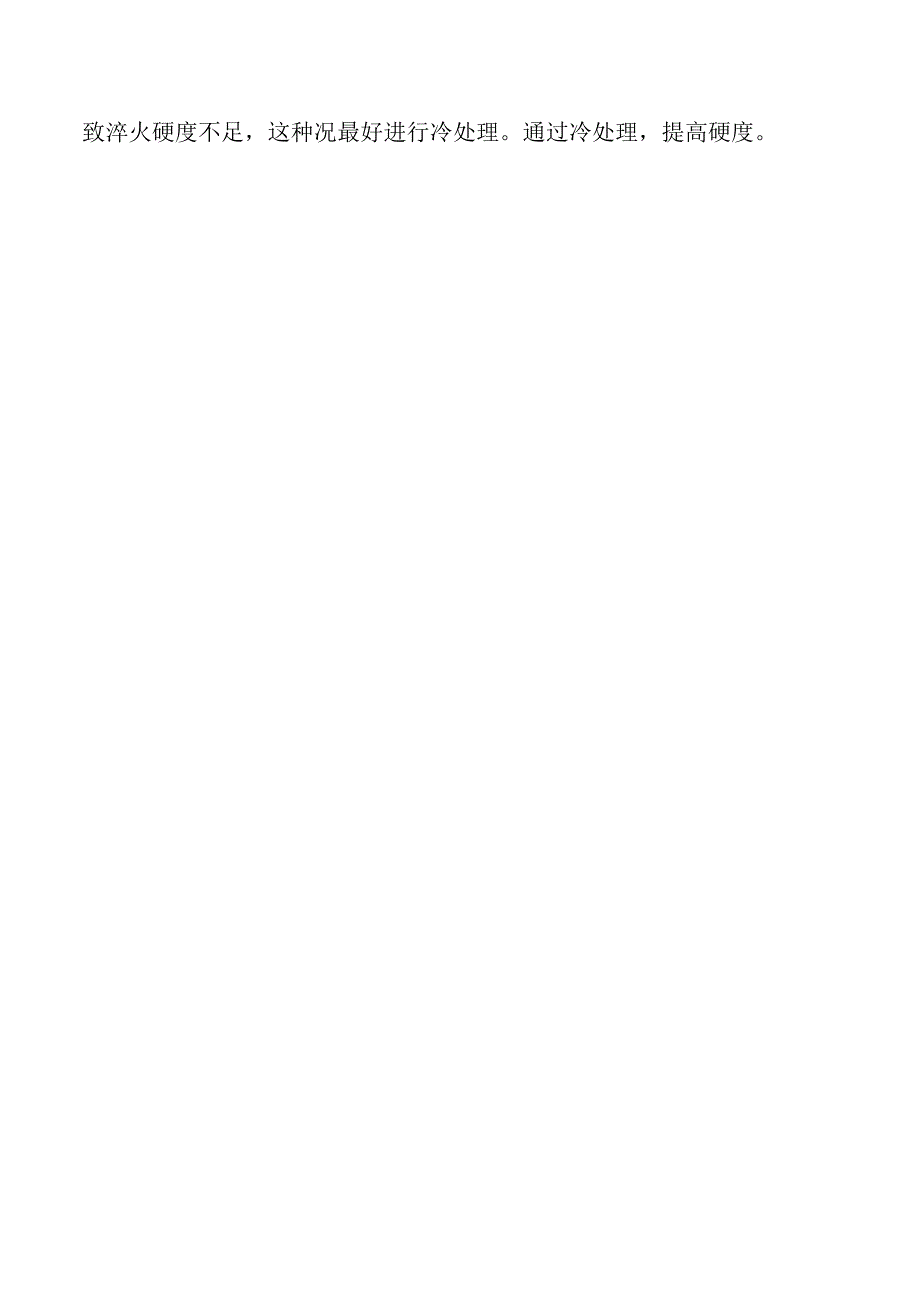

弹簧淬火硬度不达标处理办法在淬火现场经常听说弹簧淬了火而硬度不达标。淬火的目的是为了提高弹簧的硬度，硬度不达标就不叫淬火。从外观上看好象是淬了火，而实际内部并没有淬火。淬而不硬的原因有三个：(1)淬火温度(奥氏体化温度)：冷却速度：(3)混料。为此可以采用下列三个措施：(1)考虑弹簧衰面硬化层的奥氏体化温度是否充足，确定这一点是必要的，温度或记录纸上指示的温度是热电偶顶端的温度，而不是弹簧的温度。必须注意，我们要的是弹簧本身的温度。(2)考虑快速冷却是否充分。为了使钢淬火硬化，必须用临界冷却速度以上的速度进行冷却。其中，在临界区域(约达550)内必须用约160/sec以上的速度冷却，还应检查淬火波的温度和搅拌方法。还有，弹簧放在槽内或笼内进行成批淬火(成组淬火)，和单个弹簧淬火二者的冷却效果不同，因此必须注意包装方式。(3)混料问题。混料在热处理中是最危险的，如果发生混料就不能达到预想的淬火效果。要找出是否混料，最简便的方法是用火花检验法。火花检验法能根据火花流线和碳的爆花检查出混料。所以热处理人员要掌握这种方法，在热处理之前必须做火花检验，以对材质进行预先检盔。采取上述措施的同时，还要注意处理件的表面脱碳或氧化皮的附着情况。如果炉内是碳性气氛，最好添加氮气。可用喷丸的方法将氧化皮除净。此外，残余奥氏体多的时候，也会导致淬火硬度不足，这种况最好进行冷处理。通过冷处理，提高硬度。
