1、制图员（机械）高级操作技能考核试卷（机考）A卷1、初始绘图环境设置1（1）本题分值：5分（2）考核时间：5分钟（3）具体考核要求：a）设置A3图幅大小，绘制如图所示的边框及标题栏，在对应框内填写姓名和准考证号，字高7。b）尺寸标注按图中格式。尺寸参数：字高为3.5mm,箭头长度为3.5mm,尺寸界线延伸长度为2mm,其余参数使用系统缺省配置。I状态I名称I开 保结 假定 帧色I线型隧宽QUy1轮廓头. U2细线层-Q 3中心线层Q4虚线层U5剖面线层Q6文字层-Q7标注层-Q8符号标Q9双点划.7U图框层7U排图层7Q消隙层OQ用户自Q用户自Q用户自- Q轮廓虚线层白白青红洋黄绿青31洋白蓝蓝
2、白白白白 口口口口连连连续续续CENTER2DASHED2连连连连续续续续续续续续续续DASHED2默认Color_70. 50mmColor_70.25mmColor_40.25mmColor0.25mmColorj0.25mmColor_20.25mmCOloj30.25mmColor_40. 25mmColor_310.25mmCOlOrJ60.25mmColor_70.25mmCOlor _50.25mmColor_50.25mmColor_70.25mmCOIoJ70.25mmColor_70.25mmColor 7I打印样式c）将所有图形储存在一个文件中，均匀布置在边框线内。存盘前
3、使图框充满屏幕,文件名采用准考证号码。（4）否定项说明：图形文件没有保存在指定磁盘位置，相当于考生没有交卷，因此本题不得分。图1重新生成初始环境图2、按标注尺寸绘制下图，并标注尺寸。(1)本题分值：15分(2)考核时间：20分钟(3)具体考核要求：读懂平面图形各项内容，使用计算机绘图软件抄画平面图形。能够按照不同类型图线或其它要求设置图层、使用图层，分层绘图，能熟练使用计算机绘图软件的绘图及编辑功能，正确绘制平面图形。能熟练够使用计算机绘图软件的工程标注功能，按照图中格式标注尺寸，尺寸参数按图幅对初始设置的要求。将平面图形和初始设置以及零件图储存在一个文件中，均匀布置在边框线内。存盘前使图框充

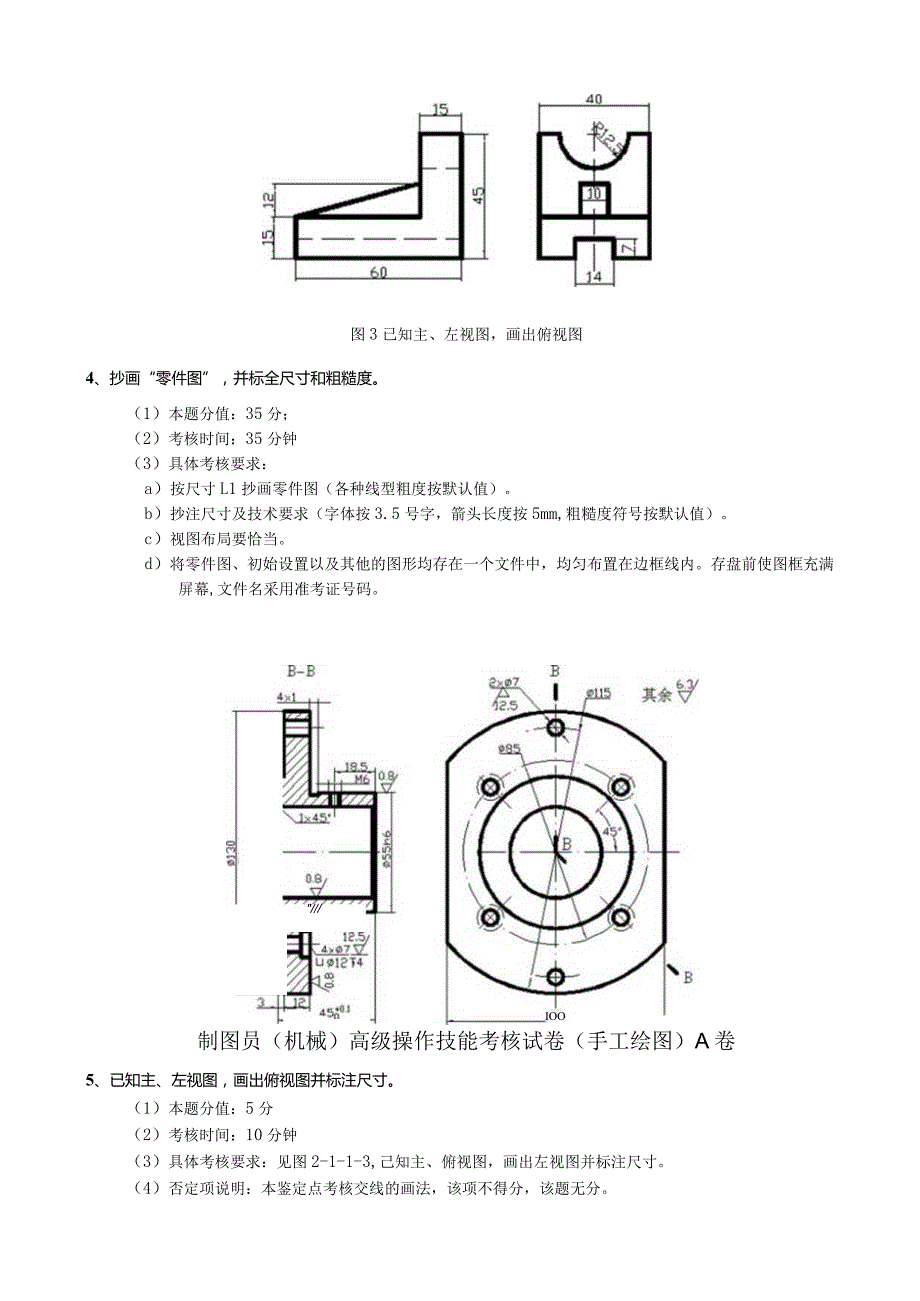

4、满屏幕,文件名采用准考证号码。图2软件抄画平面图形3、按标注尺寸抄主、左视图，补画俯视图(不标注尺寸)。(1)本题分值：5分(2)考核时间：10分钟(3)具体考核要求：已知主、左视图，画出俯视图(4)否定项说明：本鉴定点考核交线的画法，该项不得分，该题无分。图3已知主、左视图，画出俯视图4、抄画“零件图”，并标全尺寸和粗糙度。（1）本题分值：35分；（2）考核时间：35分钟（3）具体考核要求：a）按尺寸L1抄画零件图（各种线型粗度按默认值）。b）抄注尺寸及技术要求（字体按3.5号字，箭头长度按5mm,粗糙度符号按默认值）。c）视图布局要恰当。d）将零件图、初始设置以及其他的图形均存在一个文件中
5、，均匀布置在边框线内。存盘前使图框充满屏幕,文件名采用准考证号码。IOO/制图员（机械）高级操作技能考核试卷（手工绘图）A卷5、已知主、左视图，画出俯视图并标注尺寸。（1）本题分值：5分（2）考核时间：10分钟（3）具体考核要求：见图2-1-1-3,己知主、俯视图，画出左视图并标注尺寸。（4）否定项说明：本鉴定点考核交线的画法，该项不得分，该题无分。图2J-1-3已知主、左视图，画出俯视图6、读阀座零件图（1）本题分值：20分（2）考核时间：25分钟（3）具体考核要求：（见图2-2-2-4）D该零件的名称是,属于类零件，比例是材料是o2）补全图中所缺的尺寸。3）用符号标出长、宽、高三个方向的主要尺寸基准。4）主视图采用图，A-A是图，B是图，C是图。5）该零件表面粗糙度有种要求，它们分别是.6）在指定位置画出左视的外形图。（4）否定项说明：绘制所指定的图形时，轮廓不正确不得分。标注尺寸基准时，必须指明所选基准的位置和写明是哪个方向的尺寸基准，否则不得分。触榔1:22-2-2-4底座零件图7、由三视图画正等轴测图(1)本题分值：15分(2)考核时间：15分钟(3)具体考核要求：见图2-5-卜7,尺寸在图中直接量取并取整，用简化的缩短系数画正等轴测图。(4)否定项说明：轴测轴的轴间角不是120,不是正等轴测图即无分。图2-5-1-7由三视图画正等轴测图
