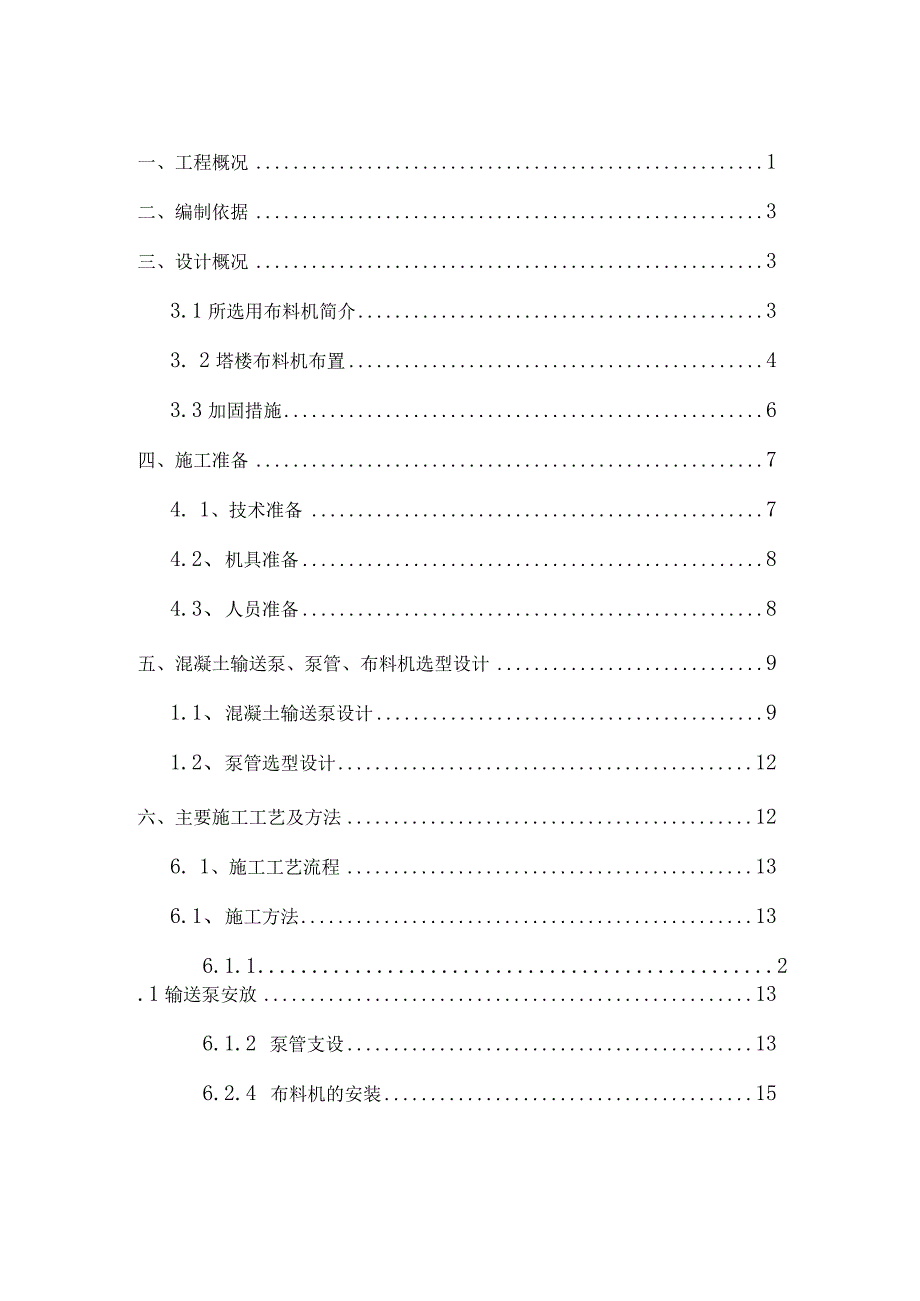

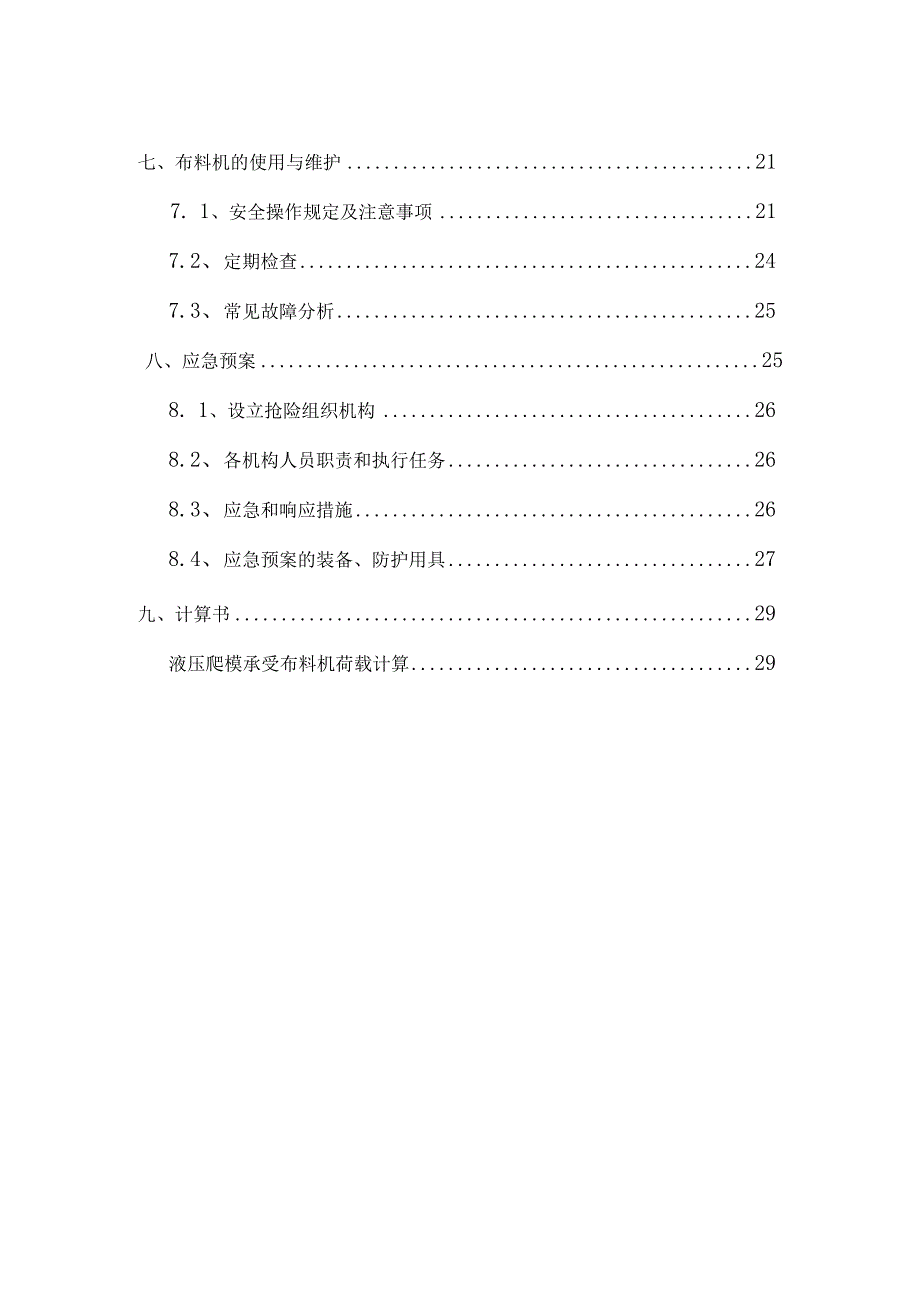

1、一、工程概况1二、编制依据3三、设计概况33.1所选用布料机简介33. 2塔楼布料机布置43.3加固措施6四、施工准备74. 1、技术准备74.2、 机具准备84.3、 人员准备8五、混凝土输送泵、泵管、布料机选型设计91.1、 混凝土输送泵设计91.2、 泵管选型设计12六、主要施工工艺及方法126. 1、施工工艺流程136.1、 施工方法136.1.1 2.1输送泵安放136.1.2 泵管支设136.2.4 布料机的安装15七、布料机的使用与维护217. 1、安全操作规定及注意事项217.2、 定期检查247.3、 常见故障分析25八、应急预案258. 1、设立抢险组织机构268.2、 各

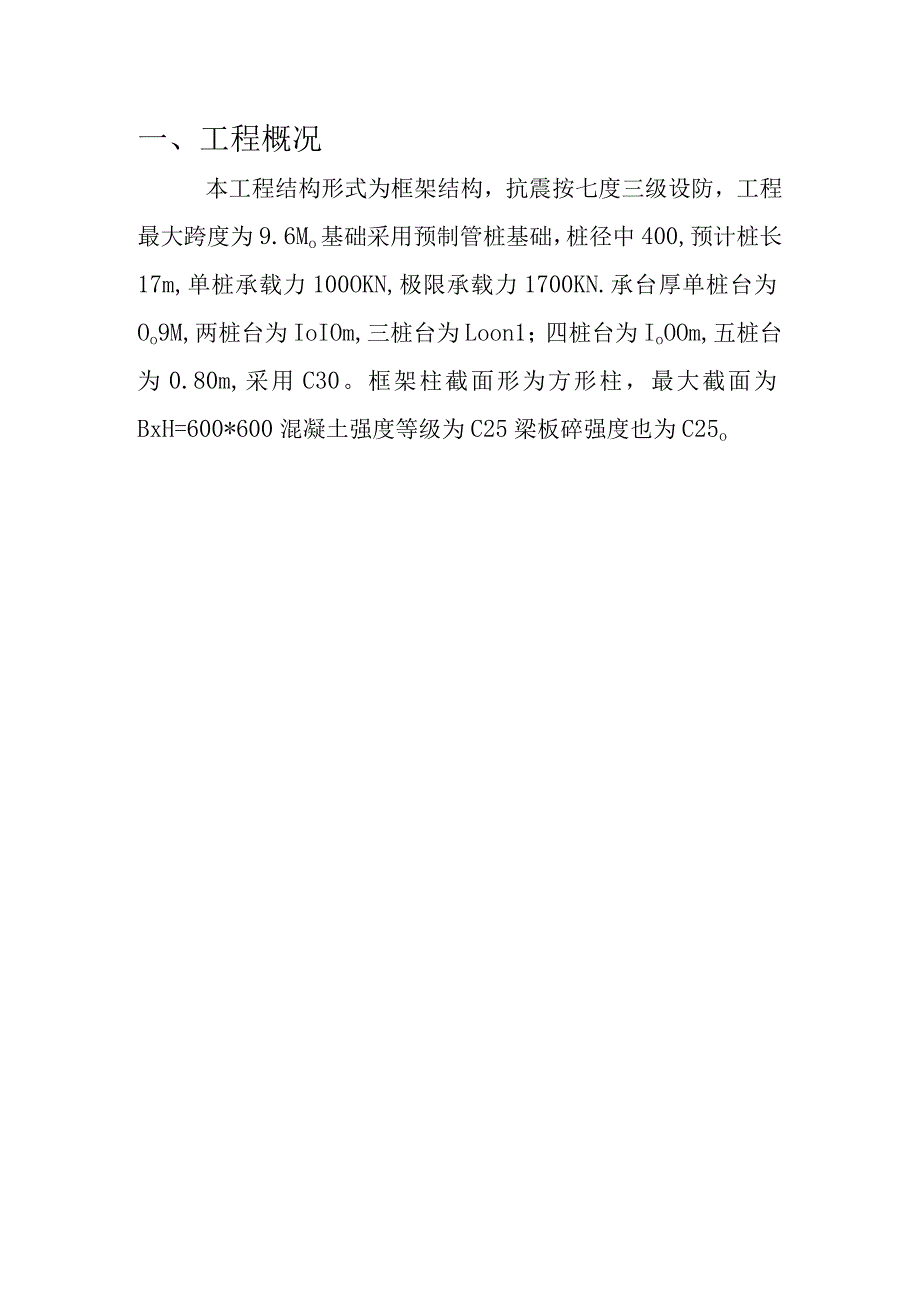

2、机构人员职责和执行任务268.3、 应急和响应措施268.4、 应急预案的装备、防护用具27九、计算书29液压爬模承受布料机荷载计算29一、工程概况本工程结构形式为框架结构,抗震按七度三级设防,工程最大跨度为9.6Mo基础采用预制管桩基础,桩径中400,预计桩长17m,单桩承载力100OKN,极限承载力1700KN.承台厚单桩台为Oo9M,两桩台为IoIOm,三桩台为Loon1;四桩台为IoOOm,五桩台为0.80m,采用C30。框架柱截面形为方形柱,最大截面为BxH=600*600混凝土强度等级为C25梁板碎强度也为C25oT2塔楼柱混凝土49层以上强度等级:C50InnmM=IWEEKE一

3、Tl塔楼柱混凝土70层以上:C50=l=三一=三:=:=啊.Tl塔楼柱混凝土(50-69层)强度等级为:C60Z_=三三=三=三三三一|T2塔楼柱混凝土(24层以下)强度等级:C70T2塔楼柱混凝土(2548层)强度等级:C60N:=:=:=:H竭i:=!:=!ETl塔楼柱混凝土(49层以下)强度等级为:C70V.裙房墙柱混凝土强度等级为:C60裙房梁板混凝土等级为:C40裙房地下室外墙混凝土强度等级为:C40裙房和塔楼基础混凝土强度等级为:C40二、编制依据序号类别名称标号1国家标准建筑结构荷载规范GB50009-20122混凝土质量控制标准GB50164-20113行业标准混凝土泵送施工技

4、术规程JGJT10-20114建筑机械使用安全技术规程JGJ33-20125施工现场临时用电安全技术规程JGJ46-20126建筑施工安全检查标准JGJ59-20117混凝土布料机JBT10704-20078建筑施工高空作业安全技术规程JGJ80-20119其他长沙国金项目施工组织设计10长沙国金项目施工图纸11HGY-21型布料机使用说明书三、设计概况3.1所选用布料机简介3.1.1工作原理:HGY-21布料机进料弯管前端与混凝土泵配管末端相连,构成弯折泵送施工的输送管路,料斗中的混凝土,在混凝土泵送机构的泵送压力下,通过混凝土输送管路和主梁架及二节管的回转,连续输送到施工现场的布料范围内。

5、3.1.2HGY-21型布料机结构组成1)HGY-21型混凝土布料机主要技术参数详下文。3. 2塔楼布料机布置本工程布料机采用HGY-21型,共4台,布料机布置满足施工使用要求。Tl塔楼布料机平面布置图:T2塔楼布料机平面布置图:3.3加固措施D根据现场实际情况,泵管在首层水平布设时,需要做混凝土台架设泵管(间隔3米),保证混凝土泵管行走通畅,在行走通道处,需要做钢梯便于人通过。2)具体施工如下图混凝上分正面图混凝土台侧面图人行钢梯图四、施工准备4.1、 技术准备4.1.1 认真熟悉施工图纸及规范,确保甭管行走路径满足工程的施工要求。4. 1.2给各部门及给施工队进行详细交底,使得各方对施工内

6、容及施工工艺了解清晰。4.1. 3根据现场实际情况,编制详细的施工方案,并经过各方审批。编制安全作业指导书,对操作工人进行岗前培训及安全教育。4.2、 机具准备序号名称数量规格(mm)备注1直管100Om150无缝直管2弯管200150拉拔钢管3锥形管100150125拉拔钢管4软管15布料机自配5混凝土输送泵4(台)HBT-90CH-2135D6布料机4(台)HGY217连接环随甭管配置8截止阀8(个)4.3、 人员准备序号工种人数工作内容1生产经理1负责全面工作2技术人员2编制方案、制定措施、整理资料、技术交底3质安人员2质量安全监督、工程验收4测量人员4放线5采购人员2材料供应及时通知检

7、验6主要施工人员8-1O清除层面基层,涂刷胶粘材料、铺贴卷材、面层处理7机械设备1维修所有机械小工具等8零星1零星工程9后勤人员1现场保卫五、混凝土输送泵、泵管、布料机选型设计5.1、 混凝土输送泵设计本工程输送泵选型根据混凝土总量、输送距离及高度、混凝土工作性及工程现状特点等进行选型设计。5.1.1 混凝土实际平均输出量混凝土泵或泵车输出量与泵送距离有关,泵送距离越大,实际的输出量就要降低,混凝土的实际平均输出量按照下列进行计算:QI=QmaXQ:每台混凝土泵的实际输出量QM:每台混凝土泵最大输出量伪:配管条件系数,取080.9作业效率,根据混凝土搅拌运输车向混凝土输送泵供料的问歇时间,拆装

8、混凝土输送管和供料停歇等情况,取0.50.7。根据公式可得:Q=48.72m35.1.2 混凝土输送泵的选择时,泵送出口压力是决定混凝土泵送高度的重要因素。混凝土输送泵采用三一重工HBT-90CH-2135D型混凝土输送泵,技术参数如下:技术参St混凝土理论送压力(低压焦压):MPa14/2219/2819/3519/3524/48混茶土理论送(依AZ育压):mIh106/7596/7017817890/50柴油机1定功率kW218121622732x2732273大件科送管径15Omm50尺寸:mm125mm40吩霉落度:mm100230送U直径X大行程;mm2002100221001802

9、118Ox21001O2100料斗容积X上料高度mMim0.714200.7x14200.714200.714200.7x1420外形尺寸长X宽X高E7126x2330x27507350x2272x27507930249029507930X2490X3OSoO3OX2490X3050总质:kg1151151300013100135混凝土输送泵在选择时,需同时考虑整个塔楼超高泵送,本工程塔楼最高点为452m,按此高度所需压力进行计算:计算依据:JGJ/T10-2011混凝土泵送施工技术规程;混凝土泵送所需压力P包含三部分:混凝土在管道内流动的沿程阻力造成的压力损失Pk混凝土经过弯管的局部压力损失

10、P2以及混凝土在垂直高度方向因重力产生的压力P3o(1)水平管压力损失:(tV2 a2 I1+殳式中:切,一单位长度的沿程压力损失,经以往经验C70混凝土在单位长度管道内压力损失为:-0.02MPamo,一管道总长度,垂直高度按500m,加上布料机长度及水平管道部分,总长约按70Onl计。粘着系数,取kl=(3.0-0.IOS)102(Pa),S为塌落度,本工程S=200mm,则kl=(3.0-0.10S)102(Pa)=100Pad混凝土输送管直径为150mmokz一速度系数,取一二(4.0-0.10S)X102(Pams),则k2=(4.0-0.10S)X102=200Pa/2”一混凝土泵

11、分配阀切换时间与活塞推压混凝时间之比,其值约0.3o匕一混凝土在管道内的流速,当排量达40m3/h时,流速约0.65mso%一径向压力与轴向压力之比,其值约0.95。计算得:Pl=MMPa(2)弯管压力损失90。弯管,含地面水平弯管、竖管缓冲弯管及布料机弯管,约21个;45。弯管,约2个,每套管道设置2个截止阀。每个90。弯管压力损失0.1MPa;每个45弯管和截止阀压力损失0.05MPa;分配阀压力损失0.2MPa0P2=21X0.1+4X0.05+1X0.2=2.5MPa0(3)竖管中混凝土自重压力损失:P3=PgH=2500X9.8500X10-6=12.25MPa。式中:P一混凝土密度

12、,取2500kgm3g重力加速度9.8mS2H一泵送高度,按50Om计算计算结果:泵送混凝土高度50Om时理论计算所需要的压力P=Pl+P2+P3=142.5+12.25=28.75MPa5.1.3在一般的泵送施工经验中,混凝土泵的最大出口压力应比实际所需压力高20%左右,多出的压力储备用来应付混凝土变化引起的异常现象,避免堵管。而对于本工程这种特高层建筑的混凝土泵送,其意外的因素更多,要求的可靠性更高,应该有足够的压力储备。因此,根据上面的计算结果,我们将泵的最大出口压力设定为35MPa,此状态下泵机工作稳定性、可靠性更高,两台使用一台备用。5.2、泵管选型设计5.2、 1根据混凝土输送泵选

13、型,对泵管选用15Ornm泵管,具体参5.3、 混凝土泵设置根据现场实际情况,塔楼核心筒采用360。回转固定式布料机,型号为HGY21,最大回转半径为21m,出料口接串管进行浇筑,Tl根据结构尺寸,布置2台,T2布置2台。六、主要施工工艺及方法6.1、 施工工艺流程输送泵安放f泵管辅助混凝土结构浇筑f泵管支设一井道爬模架体及布料机安装一布料机与泵管连接一布料机随层增高f泵管随层增高并与布料机连接6.2、 施工方法6.2.1输送泵安放1)混凝土布置应根据工程轮廓形状、工程量分布、地形及场地内交通等而定。2)输送泵设置的位置应满足场地平整、坚实、道路畅通。3)输送泵的作业范围内不得有阻碍物且有防高空坠物措施。4)输送泵放置位置直接关系到泵管布设距离长短和弯头数量,影响混凝土输送能力。5)在输送泵安放位置要预留足够场地,最少够停放两辆罐车,保证混凝土浇筑的连续性。6)输送泵位置要便于清洗,靠近供水及排水位置,供电方便。6.2.2泵管支设1)输送管道布设总原则(1)泵管布置根据工程
