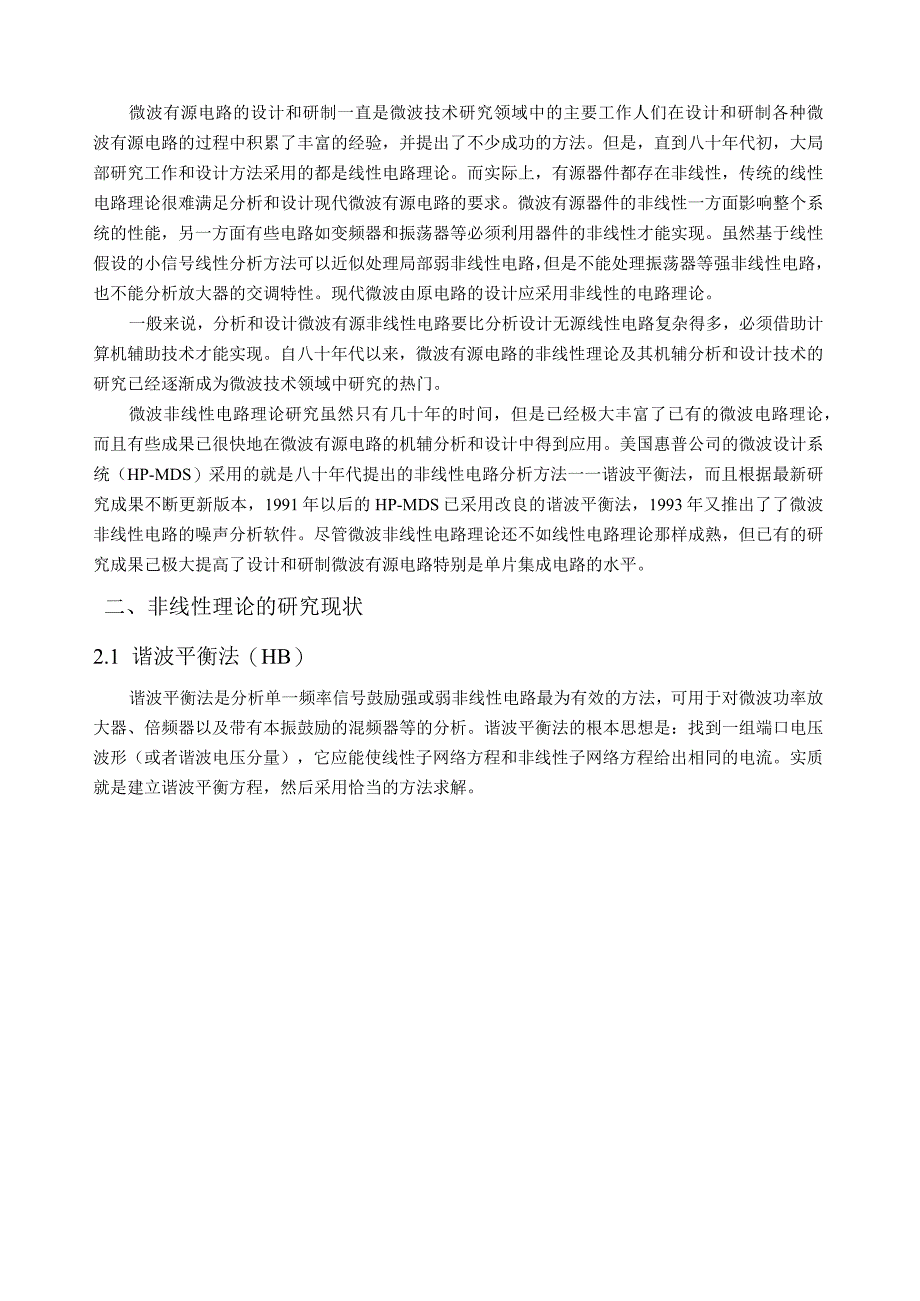

1、微波非线性理论的现状及开展趋势学院：电子工程学院专业：电磁场与微波技术学号：202320000289报告人：王元佳一、引言微波有源电路的设计和研制一直是微波技术研究领域中的主要工作人们在设计和研制各种微波有源电路的过程中积累了丰富的经验，并提出了不少成功的方法。但是，直到八十年代初，大局部研究工作和设计方法采用的都是线性电路理论。而实际上，有源器件都存在非线性，传统的线性电路理论很难满足分析和设计现代微波有源电路的要求。微波有源器件的非线性一方面影响整个系统的性能，另一方面有些电路如变频器和振荡器等必须利用器件的非线性才能实现。虽然基于线性假设的小信号线性分析方法可以近似处理局部弱非线性电路，
2、但是不能处理振荡器等强非线性电路，也不能分析放大器的交调特性。现代微波由原电路的设计应采用非线性的电路理论。一般来说，分析和设计微波有源非线性电路要比分析设计无源线性电路复杂得多，必须借助计算机辅助技术才能实现。自八十年代以来，微波有源电路的非线性理论及其机辅分析和设计技术的研究已经逐渐成为微波技术领域中研究的热门。微波非线性电路理论研究虽然只有几十年的时间，但是已经极大丰富了已有的微波电路理论，而且有些成果已很快地在微波有源电路的机辅分析和设计中得到应用。美国惠普公司的微波设计系统（HP-MDS）采用的就是八十年代提出的非线性电路分析方法一一谐波平衡法，而且根据最新研究成果不断更新版本，19

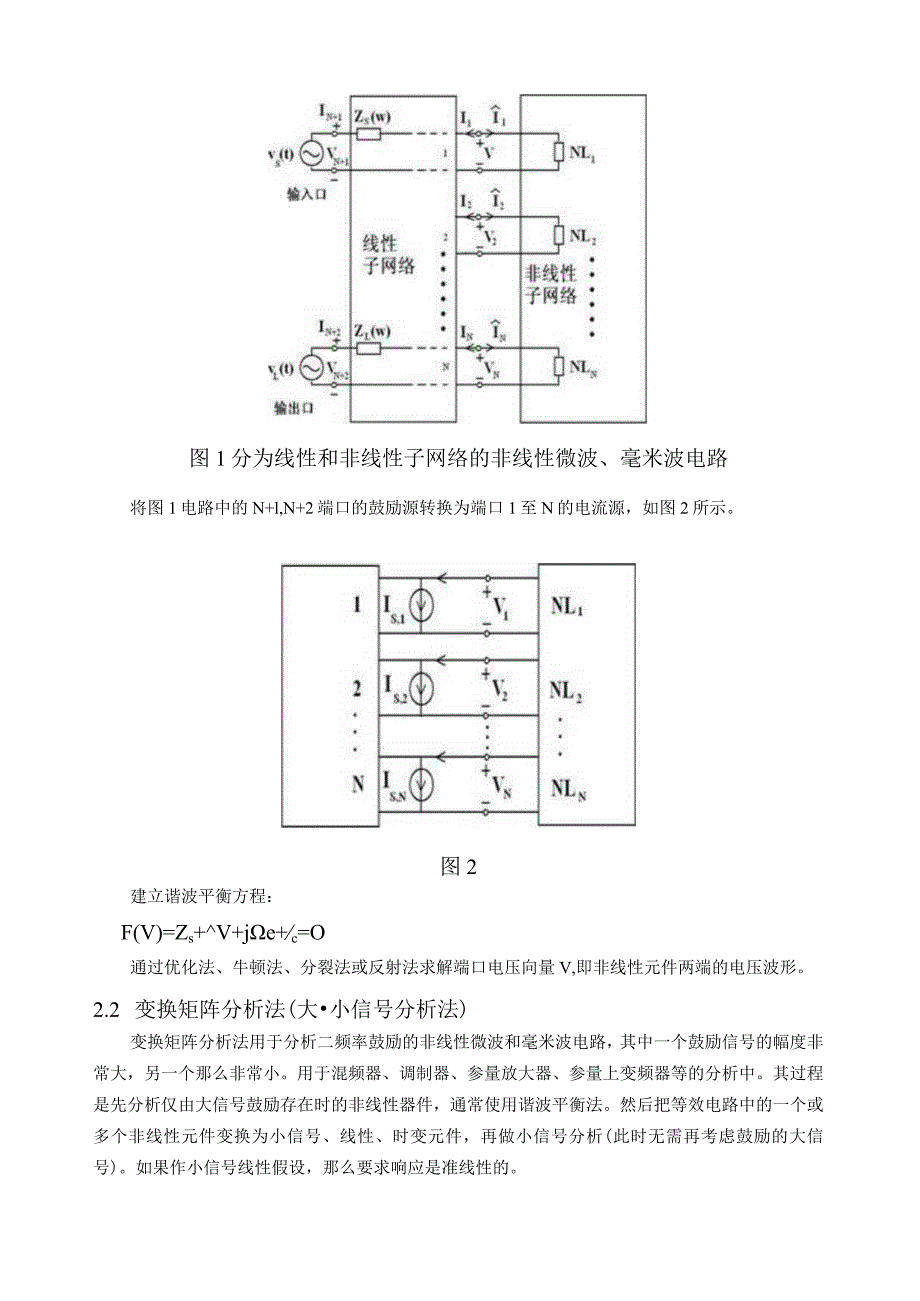

3、91年以后的HP-MDS已采用改良的谐波平衡法，1993年又推出了了微波非线性电路的噪声分析软件。尽管微波非线性电路理论还不如线性电路理论那样成熟，但已有的研究成果己极大提高了设计和研制微波有源电路特别是单片集成电路的水平。二、非线性理论的研究现状2.1 谐波平衡法（HB）谐波平衡法是分析单一频率信号鼓励强或弱非线性电路最为有效的方法，可用于对微波功率放大器、倍频器以及带有本振鼓励的混频器等的分析。谐波平衡法的根本思想是：找到一组端口电压波形（或者谐波电压分量），它应能使线性子网络方程和非线性子网络方程给出相同的电流。实质就是建立谐波平衡方程，然后采用恰当的方法求解。图1分为线性和非线性子网络
4、的非线性微波、毫米波电路将图1电路中的N+l,N+2端口的鼓励源转换为端口1至N的电流源，如图2所示。图2建立谐波平衡方程：F(V)=Zs+V+je+c=O通过优化法、牛顿法、分裂法或反射法求解端口电压向量V,即非线性元件两端的电压波形。2.2 变换矩阵分析法(大小信号分析法)变换矩阵分析法用于分析二频率鼓励的非线性微波和毫米波电路，其中一个鼓励信号的幅度非常大，另一个那么非常小。用于混频器、调制器、参量放大器、参量上变频器等的分析中。其过程是先分析仅由大信号鼓励存在时的非线性器件，通常使用谐波平衡法。然后把等效电路中的一个或多个非线性元件变换为小信号、线性、时变元件，再做小信号分析(此时无需
5、再考虑鼓励的大信号)。如果作小信号线性假设，那么要求响应是准线性的。2.3 广义谐波平衡分析法对于多频率大信号鼓励下的强非线性电路这类问题采用广义谐波平衡分析方法。它的分析方法根本和HB分析法一样，但是需要作如下两点修正：HBk=np,n=l,2,3,.广义HBk=mp+np2,m,n=0,1,2,3,.N+1和N+2端口的鼓励电压向量：HB7二M，K,0,L72,0LfJN+2_V1T广义HBJ=%,匕，K2,o，l%2,ol建立谐波平衡方程，采用优化法、牛顿法和分裂法求解。2.4 幕级数和Volterra级数分析法事级数和Volterra级数分析法适用于电路是弱非线性电路和多鼓励的非公度的
6、小信号电路。在这类电路中，非线性非常微弱，但非线性现象(如交调畸变)可以影响系统的工作。Volterra级数分析就是将电路中的无记忆非线性元件和频率敏感元件混合等效为弱非线性电路，输入输出都转化为级数形式。s(t)弱非线性电路W(I)o=z乙q=-QN1,、.T，1Q。Qvv(z)=-匕M%Ky=l匕A”Ln=lLNq=-QJn=乙(=-Qq1=-Qqn=-Q(jl+L+1),上式一个截断的多维傅立叶级数。稳态时，电路中的任何变量既可在时域表示为a(t),也可等效地在频域表示为Ak(0,l,2,.,S)0假设定控制变量X,那么可出各非线性元件，也就是非线性电路的时域响应。为了得到电路的稳态解，
7、必须同时考虑线性子电路。为此，须确定非线性子电路的频域响应，也就是求出i(r)和v(r)的频域表示Ik和Vk(0,12L,S),上式知对单频鼓励，这是一个简单的一维DFT,而对多频鼓励，是一个多维DFT。3.2 频域延拓交调波平衡法频域延拓交调波平衡法(PDCIBM)是在VSMHB和同伦延拓原理根底上提出的不同于多维DFTHB的一种通用的微波非线性电路分析方法FDCIBM与多维DFTHB的主要不同点是FDCIBM在频域分析线性和非线性子电路，是一种频域方法，而多维DFTHB频域分析线性子电路,在时域分析非线性子电路，是一种混合域方法；PDCIBM通过一个复矩阵卷积算子来确定各种非线性元件鼓励响
8、应的频域关系，而多维DFTHB采用多维DFT和多维逆DFT来确定非线性元件鼓励响应的频域关系，PDClBM要求各非线性元件用累级数表示，而多维DFTHB那么无此要求它们也有相同点：1、均要把电路分成线性和非线性子电路两局部2、均采用数值迭代技术求解电路的平衡方程因此都是精确的迭代方法，作为通用的非线性电路分析方法，它们都可以分析各种稳态微波非线性电路PDCIBM是在VSM和HB的根底上提出的，但它优于VSM,可以处于大信号非线性电路;它也优于HB,可以处理多频鼓励问题。在HB和多维DFTHB中采用的各种非线性方程组求解方法均可用于FDClBM中。3.3 信号流图分析法信号流图法(SignalF
9、lOWGraPh)是提出的分析线性系统的有效方法，以他名字命名的MaSOn公式在系统分析、自动控制等领域得到了广泛应用。描写线性电阻电路的数学模型是线性代数方程组，描写非线性电阻电路的数学模型是非线性代数方程组。而信号流图是线性代数方程组的图解方法。因此，要将信号流图推广于非线性电阻电路，必须克服的隙碍是如何将非线性电阻电路转化为线性电阻电路。非线性电阻电路的非线性是由电路中的非线性元件引起的，因此，信号流图法就是将非线性元件线性化。线性电阻电路的分段线性化模型是线性电路，因此很容易建立分段线性化电路的节点电压方程。节点电压方程是以节点电压为变量的线性代数方程，因此很容易获得它对应的信号流图，
10、进而利用MaSOn公式可以求解分段线性电路的解。3.4 新波形平衡法波形平衡法是非线性电路分析的一种混和域的分析方法，它与谐波平衡法的不同之处在于其电流平衡方程建立在时域而非频域之中。不管是哪种形式的波形平衡法和谐波平衡法，它们采取的都是离散形式的数字信号处理的方法，所建立的电流平衡方程都是离散形式的方程组，因而在对多频鼓励非线性电路的分析中，就不可防止地会遇到准周期信号难以进行时频域变换的困难。新波形平衡法，以电路的电压相量为待求变量，利用线性网络的线性叠加特性，直接推导出了以时间为参考变量的解析的电路平衡方程。分析过程中电路信号全部以连续的形式出现，从而防止了对准周期信号进行离散时频域变换
