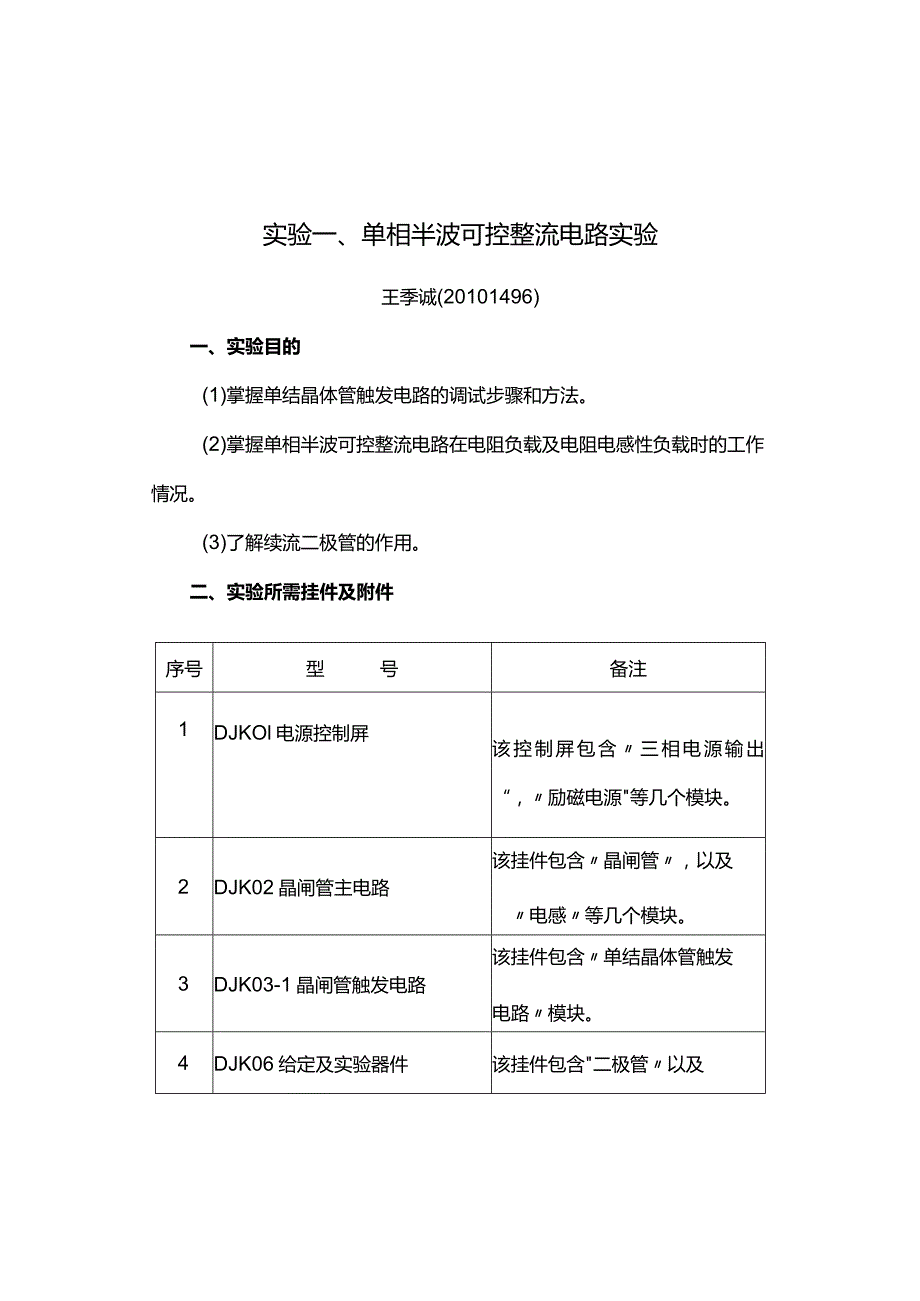

1、实验一、单相半波可控整流电路实验王季诚(20101496)一、实验目的(1)掌握单结晶体管触发电路的调试步骤和方法。(2)掌握单相半波可控整流电路在电阻负载及电阻电感性负载时的工作情况。(3)了解续流二极管的作用。二、实验所需挂件及附件序号型号备注1DJKOl电源控制屏该控制屏包含三相电源输出“，励磁电源等几个模块。2DJK02晶闸管主电路该挂件包含晶闸管，以及电感等几个模块。3DJK03-1晶闸管触发电路该挂件包含单结晶体管触发电路模块。4DJK06给定及实验器件该挂件包含二极管以及开关等几个模块。5D42三相可调电阻6双踪示波器自备7万用表自备三、实验线路及原理单结晶体管触发电路的工作原理

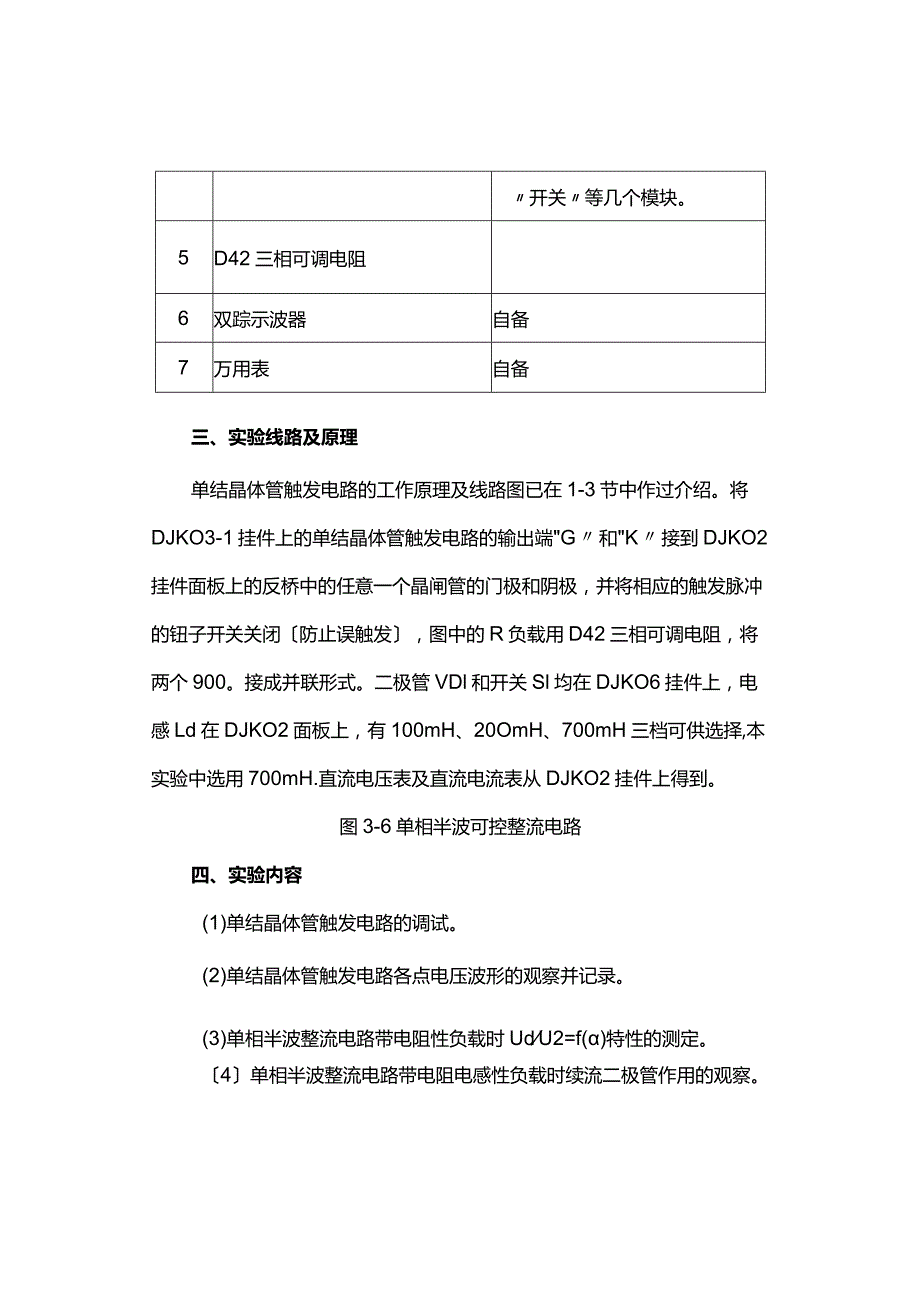

2、及线路图已在1-3节中作过介绍。将DJKO3-1挂件上的单结晶体管触发电路的输出端G和K接到DJKO2挂件面板上的反桥中的任意一个晶闸管的门极和阴极，并将相应的触发脉冲的钮子开关关闭防止误触发，图中的R负载用D42三相可调电阻，将两个900。接成并联形式。二极管VDl和开关Sl均在DJKO6挂件上，电感Ld在DJKO2面板上，有100mH、20OmH、700mH三档可供选择,本实验中选用700mH.直流电压表及直流电流表从DJKO2挂件上得到。图3-6单相半波可控整流电路四、实验内容(1)单结晶体管触发电路的调试。(2)单结晶体管触发电路各点电压波形的观察并记录。(3)单相半波整流电路带电阻性

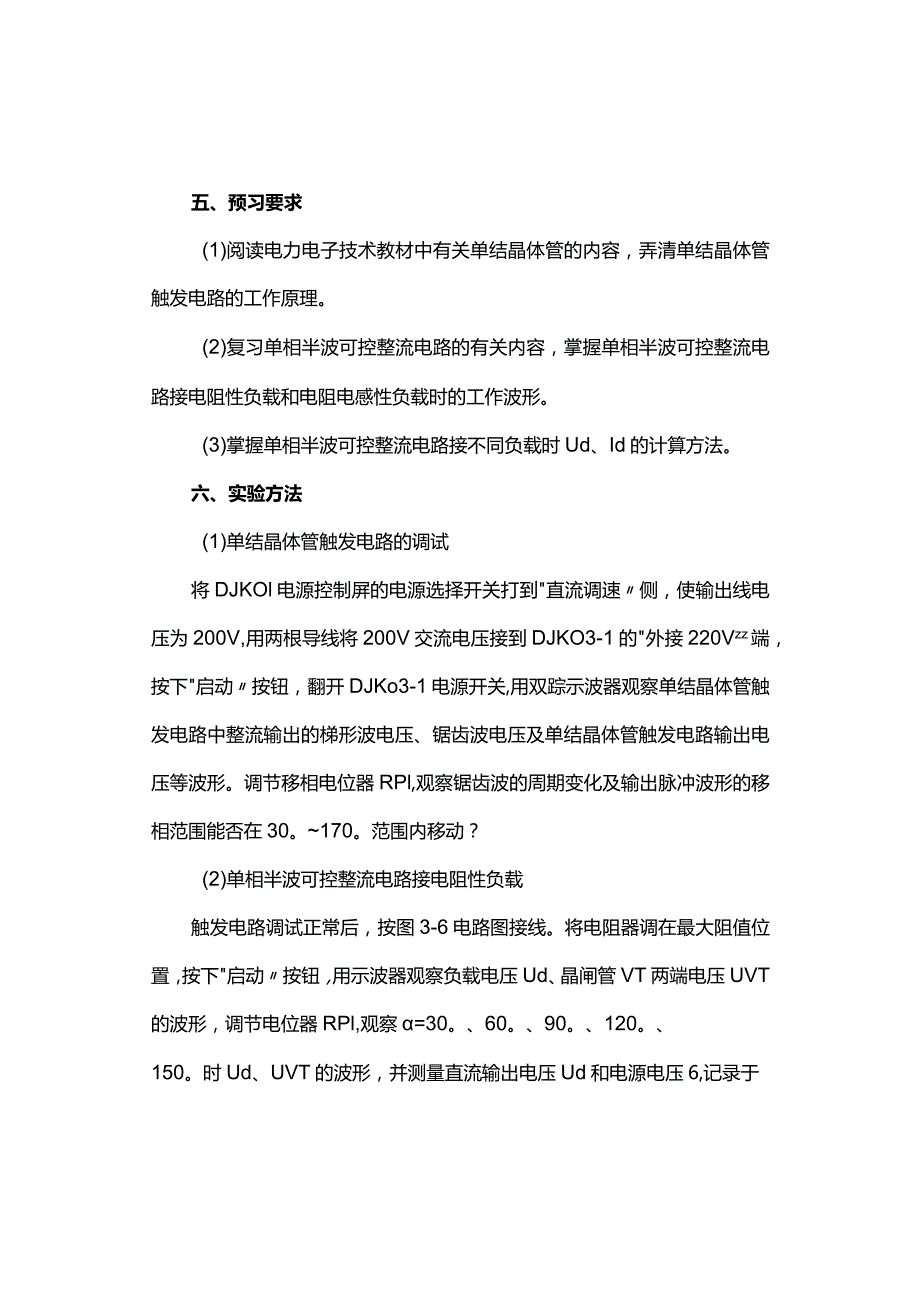

3、负载时UdU2=f()特性的测定。4单相半波整流电路带电阻电感性负载时续流二极管作用的观察。五、预习要求(1)阅读电力电子技术教材中有关单结晶体管的内容，弄清单结晶体管触发电路的工作原理。(2)复习单相半波可控整流电路的有关内容，掌握单相半波可控整流电路接电阻性负载和电阻电感性负载时的工作波形。(3)掌握单相半波可控整流电路接不同负载时Ud、Id的计算方法。六、实验方法(1)单结晶体管触发电路的调试将DJKOl电源控制屏的电源选择开关打到直流调速侧，使输出线电压为200V,用两根导线将200V交流电压接到DJKO3-1的外接220Vzz端，按下启动按钮，翻开DJKo3-1电源开关,用双踪示波器
4、观察单结晶体管触发电路中整流输出的梯形波电压、锯齿波电压及单结晶体管触发电路输出电压等波形。调节移相电位器RPl,观察锯齿波的周期变化及输出脉冲波形的移相范围能否在30。170。范围内移动？(2)单相半波可控整流电路接电阻性负载触发电路调试正常后，按图3-6电路图接线。将电阻器调在最大阻值位置，按下启动按钮，用示波器观察负载电压Ud、晶闸管VT两端电压UVT的波形，调节电位器RPl,观察=30。、60。、90。、120。、150。时Ud、UVT的波形，并测量直流输出电压Ud和电源电压6,记录于下表中。a306090120150U2Ud记录值Ud2Ud计算值d=0.452(l+cos)2(3)单
5、相半波可控整流电路接电阻电感性负载将负载电阻R改成电阻电感性负载由电阻器与平波电抗器Ld串联而成。暂不接续流二极管VDl,在不同阻抗角阻抗角=tgi(LR),保持电感量不变,改变R的电阻值,注意电流不要超过1A情况下，观察并记录a=30。、60。、90。、120。时的直流输出电压值Ud及UVT的波形。a306090120150U2Ud(记录值UdU2Ud计算值计算公式：Ud=0.45U2(+cos)2七、实验报告(1)画出a=3060。、90。、120。、150。时，电阻性负载和电阻电感性负载的Ud、UVT波形。0(。二30。时：口。=90。时：a=120时:(2)分析实验中出现的现象，写出体
6、会。八、本卷须知(1)参照实验一的本卷须知。(2)在本实验中触发电路选用的是单结晶体管触发电路，同样也可以用锯齿波同步移相触发电路来完成实验。(3)在实验中，触发脉冲是从外部接入DJKO2面板上晶闸管的门极和阴极，此时,应将所用晶闸管对应的正桥触发脉冲或反桥触发脉冲的开关拨向断的位置，防止误触发。(4)为防止晶闸管意外损坏，实验时要注意以下几点：在主电路未接通时，首先要调试触发电路，只有触发电路工作正常后，才可以接通主电路。在接通主电路前，必须先将控制电压UCt调到零，且将负载电阻调到最大阻值处；接通主电路后，才可逐渐加大控制电压Uct,防止过流。要选择适宜的负载电阻和电感，防止过流。在无法确
7、定的情况下，应尽可能选用大的电阻值。(5)由于晶闸管持续工作时，需要有一定的维持电流，故要使晶闸管主电路可靠工作，其通过的电流不能太小，否那么可能会造成晶闸管时断时续，工作不可靠。在本实验装置中，要保证晶闸管正常工作，负载电流必须大于50mA以上。(6)在实验中要注意同步电压与触发相位的关系，例如在单结晶体管触发电路中，触发脉冲产生的位置是在同步电压的上半周，而在锯齿波触发电路中，触发脉冲产生的位置是在同步电压的下半周，所以在主电路接线时应充分考虑到这个问题，否那么实验就无法顺利完成。九、实验小结本次实验中，经过亲自的动手连接电路,并自己对波形图进展观察，对单相半波整流电路的概念又有了新的理解。本来只是在书本上看到了理想的波形，但是在实验中，真正的波形还是和理想波形有很大的差异的。因此，这次实验还是让我觉得受益匪浅，对单项半波整流电路亦有了新的认识。
