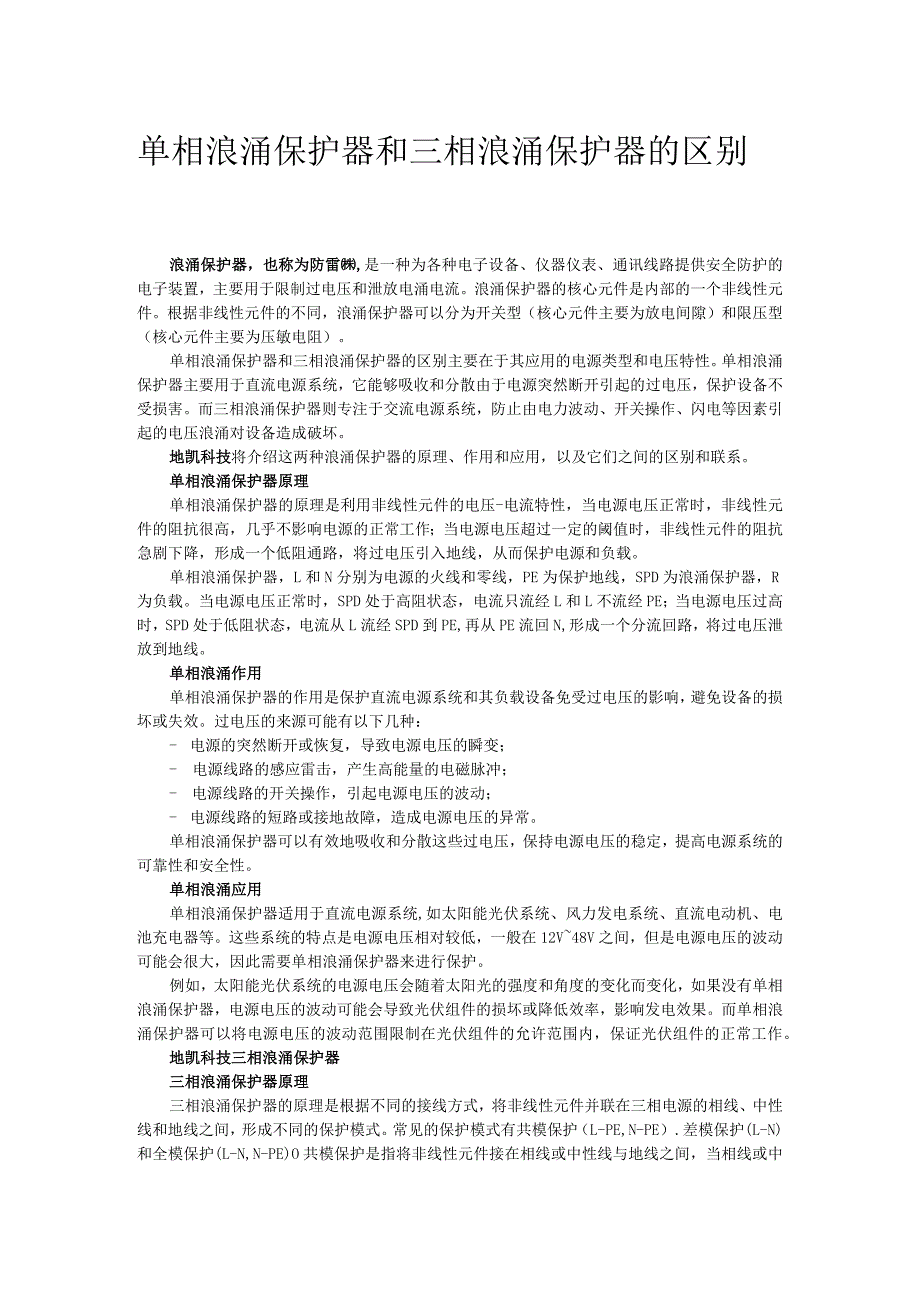

1、单相浪涌保护器和三相浪涌保护器的区别浪涌保护器，也称为防雷,是一种为各种电子设备、仪器仪表、通讯线路提供安全防护的电子装置，主要用于限制过电压和泄放电涌电流。浪涌保护器的核心元件是内部的一个非线性元件。根据非线性元件的不同，浪涌保护器可以分为开关型（核心元件主要为放电间隙）和限压型（核心元件主要为压敏电阻）。单相浪涌保护器和三相浪涌保护器的区别主要在于其应用的电源类型和电压特性。单相浪涌保护器主要用于直流电源系统，它能够吸收和分散由于电源突然断开引起的过电压，保护设备不受损害。而三相浪涌保护器则专注于交流电源系统，防止由电力波动、开关操作、闪电等因素引起的电压浪涌对设备造成破坏。地凯科技将介绍
2、这两种浪涌保护器的原理、作用和应用，以及它们之间的区别和联系。单相浪涌保护器原理单相浪涌保护器的原理是利用非线性元件的电压-电流特性，当电源电压正常时，非线性元件的阻抗很高，几乎不影响电源的正常工作；当电源电压超过一定的阈值时，非线性元件的阻抗急剧下降，形成一个低阻通路，将过电压引入地线，从而保护电源和负载。单相浪涌保护器，L和N分别为电源的火线和零线，PE为保护地线，SPD为浪涌保护器，R为负载。当电源电压正常时，SPD处于高阻状态，电流只流经L和L不流经PE；当电源电压过高时，SPD处于低阻状态，电流从L流经SPD到PE,再从PE流回N,形成一个分流回路，将过电压泄放到地线。单相浪涌作用单
3、相浪涌保护器的作用是保护直流电源系统和其负载设备免受过电压的影响，避免设备的损坏或失效。过电压的来源可能有以下几种：- 电源的突然断开或恢复，导致电源电压的瞬变；- 电源线路的感应雷击，产生高能量的电磁脉冲；- 电源线路的开关操作，引起电源电压的波动；- 电源线路的短路或接地故障，造成电源电压的异常。单相浪涌保护器可以有效地吸收和分散这些过电压，保持电源电压的稳定，提高电源系统的可靠性和安全性。单相浪涌应用单相浪涌保护器适用于直流电源系统,如太阳能光伏系统、风力发电系统、直流电动机、电池充电器等。这些系统的特点是电源电压相对较低，一般在12V48V之间，但是电源电压的波动可能会很大，因此需要单

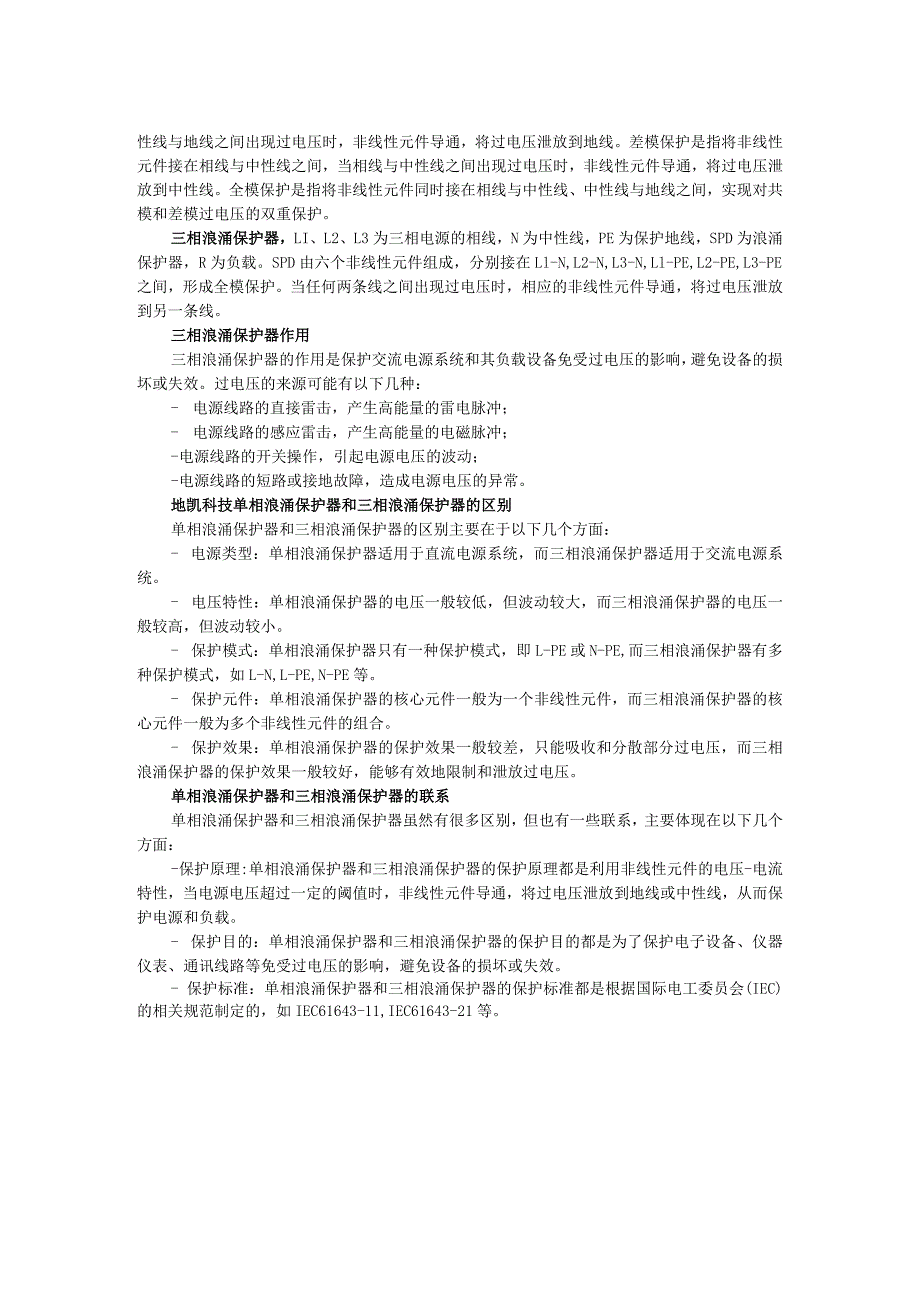

4、相浪涌保护器来进行保护。例如，太阳能光伏系统的电源电压会随着太阳光的强度和角度的变化而变化，如果没有单相浪涌保护器，电源电压的波动可能会导致光伏组件的损坏或降低效率，影响发电效果。而单相浪涌保护器可以将电源电压的波动范围限制在光伏组件的允许范围内，保证光伏组件的正常工作。地凯科技三相浪涌保护器三相浪涌保护器原理三相浪涌保护器的原理是根据不同的接线方式，将非线性元件并联在三相电源的相线、中性线和地线之间，形成不同的保护模式。常见的保护模式有共模保护（L-PE,N-PE）.差模保护(L-N)和全模保护(L-N,N-PE)O共模保护是指将非线性元件接在相线或中性线与地线之间，当相线或中性线与地线之间
5、出现过电压时，非线性元件导通，将过电压泄放到地线。差模保护是指将非线性元件接在相线与中性线之间，当相线与中性线之间出现过电压时，非线性元件导通，将过电压泄放到中性线。全模保护是指将非线性元件同时接在相线与中性线、中性线与地线之间，实现对共模和差模过电压的双重保护。三相浪涌保护器，LI、L2、L3为三相电源的相线，N为中性线，PE为保护地线，SPD为浪涌保护器，R为负载。SPD由六个非线性元件组成，分别接在Ll-N,L2-N,L3-N,Ll-PE,L2-PE,L3-PE之间，形成全模保护。当任何两条线之间出现过电压时，相应的非线性元件导通，将过电压泄放到另一条线。三相浪涌保护器作用三相浪涌保护器
6、的作用是保护交流电源系统和其负载设备免受过电压的影响，避免设备的损坏或失效。过电压的来源可能有以下几种：- 电源线路的直接雷击，产生高能量的雷电脉冲；- 电源线路的感应雷击，产生高能量的电磁脉冲；-电源线路的开关操作，引起电源电压的波动；-电源线路的短路或接地故障，造成电源电压的异常。地凯科技单相浪涌保护器和三相浪涌保护器的区别单相浪涌保护器和三相浪涌保护器的区别主要在于以下几个方面：- 电源类型：单相浪涌保护器适用于直流电源系统，而三相浪涌保护器适用于交流电源系统。- 电压特性：单相浪涌保护器的电压一般较低，但波动较大，而三相浪涌保护器的电压一般较高，但波动较小。- 保护模式：单相浪涌保护器
7、只有一种保护模式，即L-PE或N-PE,而三相浪涌保护器有多种保护模式，如L-N,L-PE,N-PE等。- 保护元件：单相浪涌保护器的核心元件一般为一个非线性元件，而三相浪涌保护器的核心元件一般为多个非线性元件的组合。- 保护效果：单相浪涌保护器的保护效果一般较差，只能吸收和分散部分过电压，而三相浪涌保护器的保护效果一般较好，能够有效地限制和泄放过电压。单相浪涌保护器和三相浪涌保护器的联系单相浪涌保护器和三相浪涌保护器虽然有很多区别，但也有一些联系，主要体现在以下几个方面：-保护原理:单相浪涌保护器和三相浪涌保护器的保护原理都是利用非线性元件的电压-电流特性，当电源电压超过一定的阈值时，非线性元件导通，将过电压泄放到地线或中性线，从而保护电源和负载。- 保护目的：单相浪涌保护器和三相浪涌保护器的保护目的都是为了保护电子设备、仪器仪表、通讯线路等免受过电压的影响，避免设备的损坏或失效。- 保护标准：单相浪涌保护器和三相浪涌保护器的保护标准都是根据国际电工委员会(IEC)的相关规范制定的，如IEC61643-11,IEC61643-21等。
