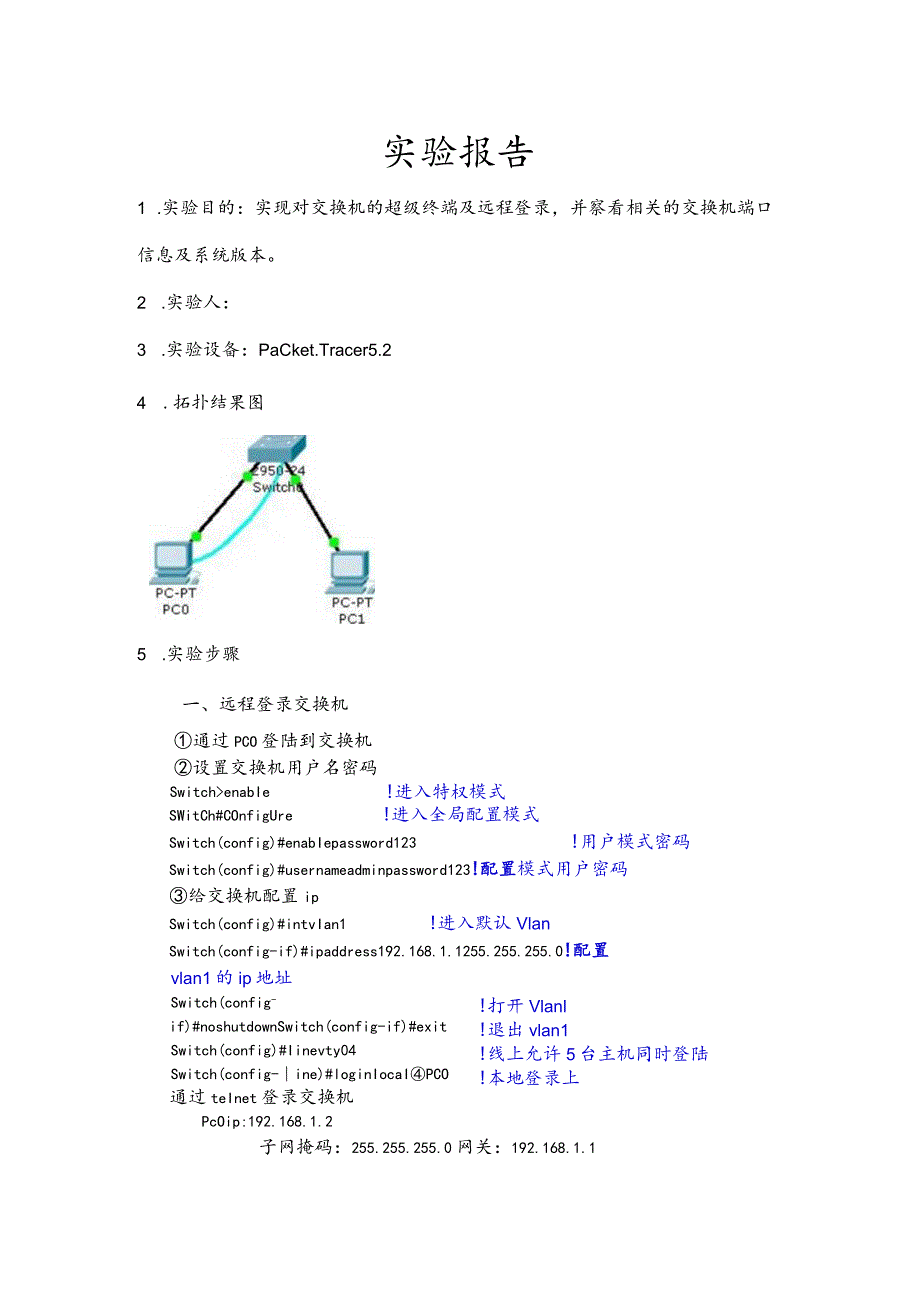

1、实验报告1 .实验目的：实现对交换机的超级终端及远程登录，并察看相关的交换机端口信息及系统版本。2 .实验人：3 .实验设备：PaCket.Tracer5.24 .拓扑结果图5 .实验步骤一、远程登录交换机通过PCO登陆到交换机设置交换机用户名密码SwitchenabIe!进入特权模式SWitCh#COnfigUre!进入全局配置模式Switch(config)#enabIepassword123!用户模式密码Switch(config)#usernameadminpassword123!配置模式用户密码给交换机配置ipSwitch(config)#intvIan1!进入默认VlanSwitc
2、h(config-if)#ipaddress192.168.1.1255.255.255.0!配置vlan1的ip地址!打开Vlanl!退出vlan1!线上允许5台主机同时登陆!本地登录上Switch(config-if)#noshutdownSwitch(config-if)#exitSwitch(config)#Iinevty04Switch(config-ine)#loginIocaIPCO通过teInet登录交换机PcOip:192.168.1.2子网掩码：255.255.255.0网关：192.168.1.1打开Cmd输入命令!远程登录交换机!配置模式用户 !配置模式密码 !登陆成功

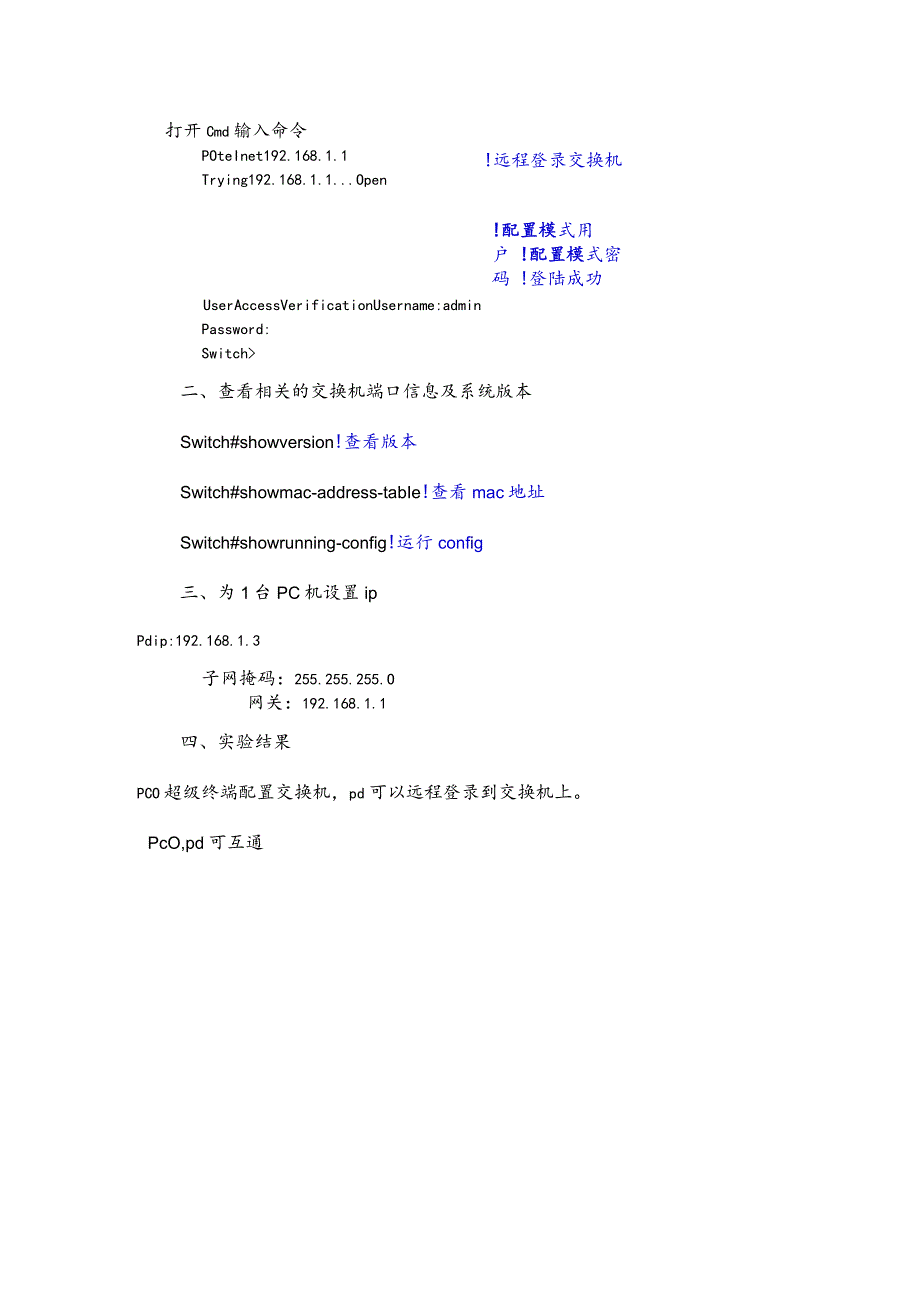

3、POteInet192.168.1.1Trying192.168.1.1.OpenUserAccessVerificationUsername:adminPassword:Switch二、查看相关的交换机端口信息及系统版本Switch#showversion!查看版本Switch#showmac-address-tabIe!查看mac地址Switch#showrunning-config!运行config三、为1台PC机设置ipPdip:192.168.1.3子网掩码：255.255.255.O网关：192.168.1.1四、实验结果PCO超级终端配置交换机，pd可以远程登录到交换机上。PcO,pd可互通
