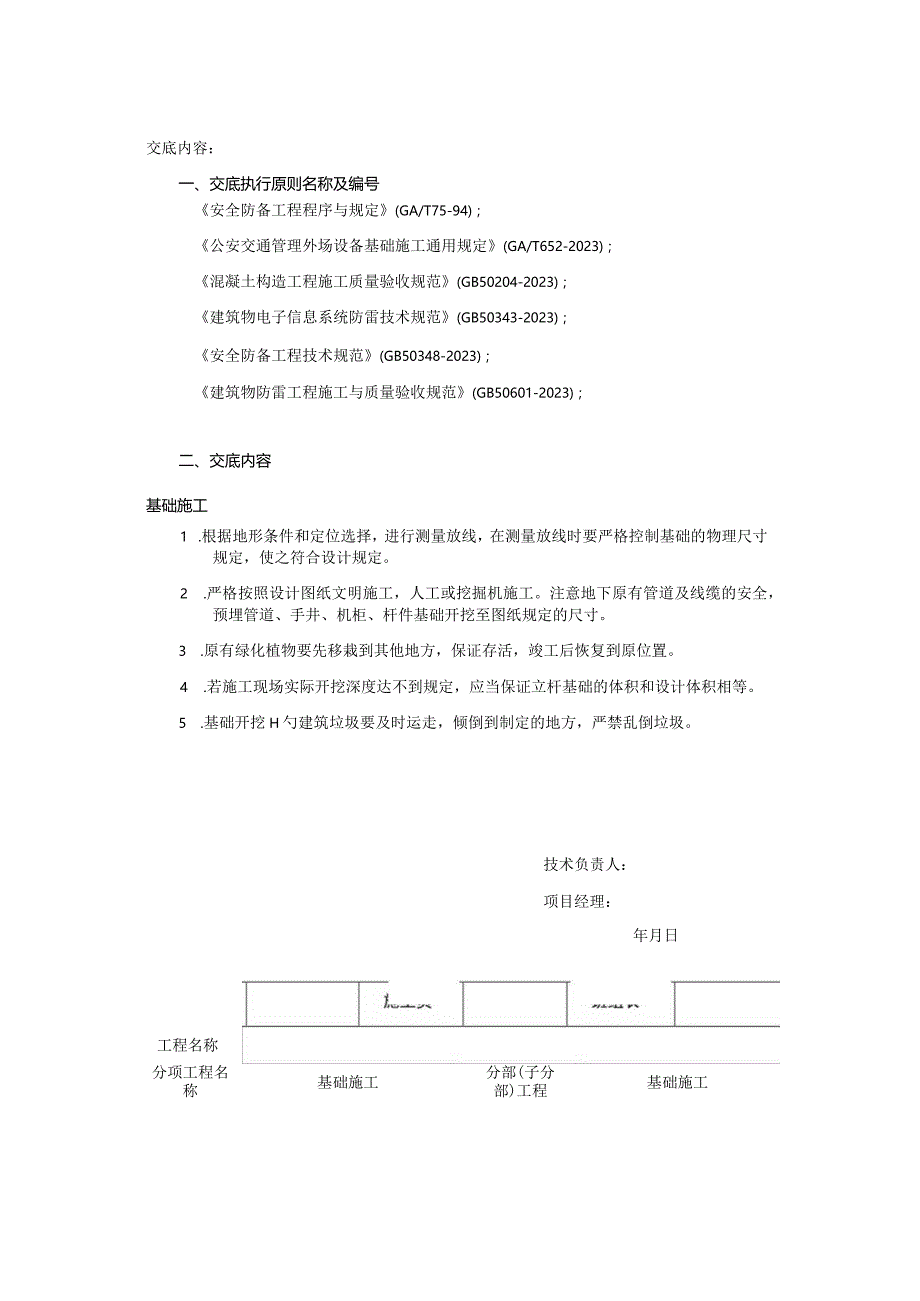

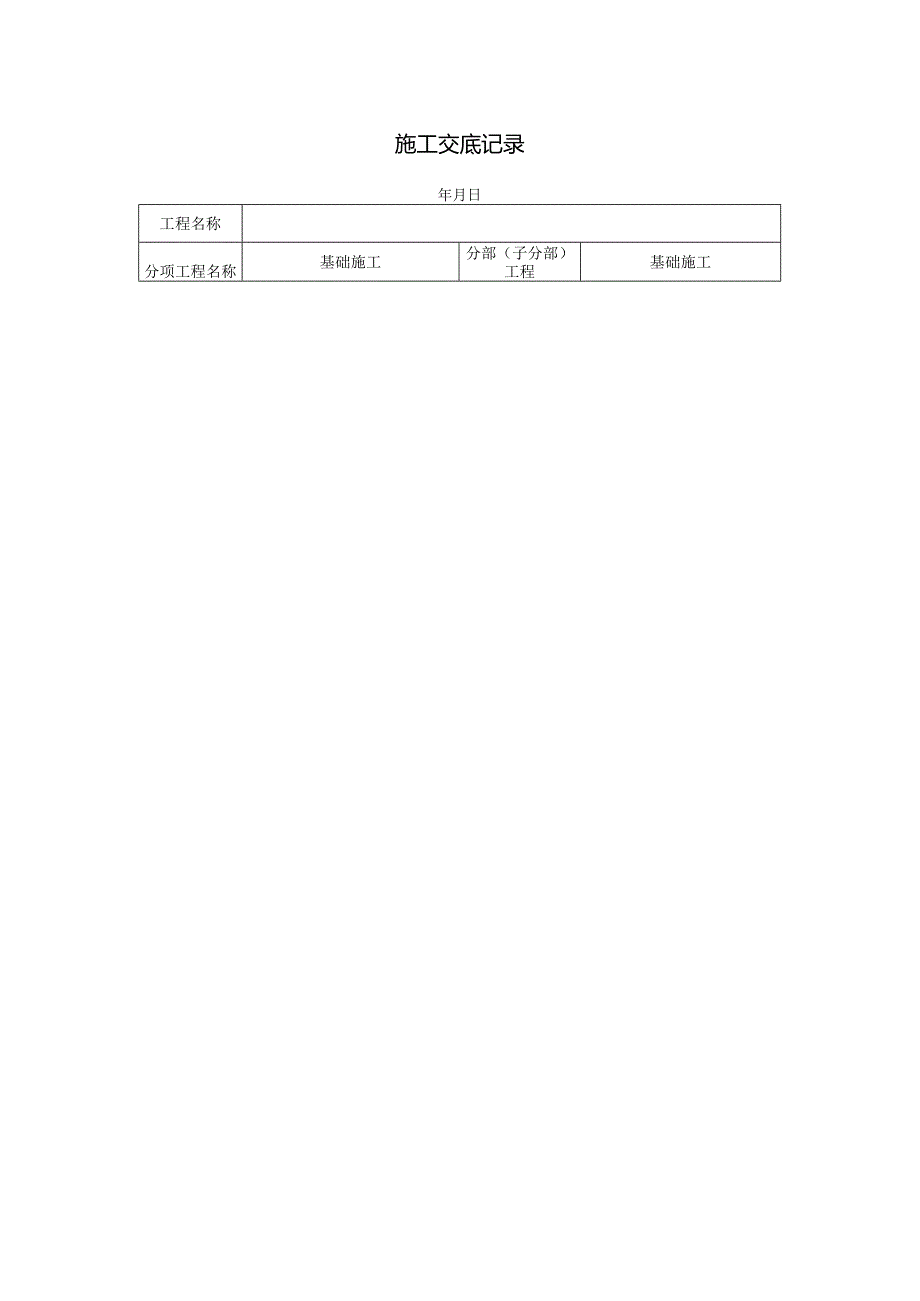

1、施工交底记录年月日工程名称分项工程名称基础施工分部（子分部）工程基础施工交底内容：一、交底执行原则名称及编号安全防备工程程序与规定(GA/T75-94)；公安交通管理外场设备基础施工通用规定(GA/T652-2023)；混凝土构造工程施工质量验收规范(GB50204-2023)；建筑物电子信息系统防雷技术规范(GB50343-2023)；安全防备工程技术规范(GB50348-2023)；建筑物防雷工程施工与质量验收规范(GB50601-2023)；二、交底内容基础施工1 .根据地形条件和定位选择，进行测量放线，在测量放线时要严格控制基础的物理尺寸规定，使之符合设计规定。2 .严格按照设计图纸文

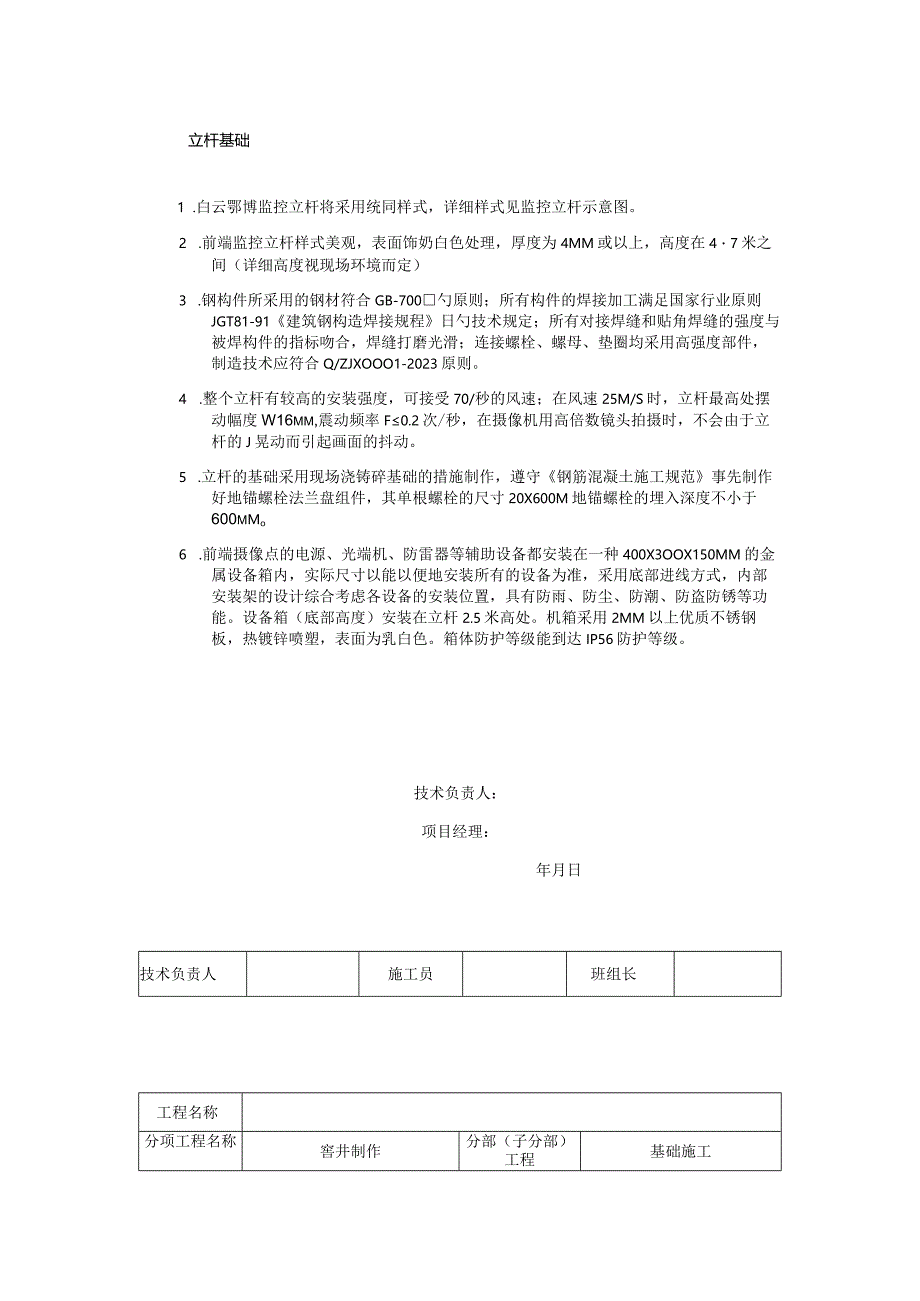

2、明施工，人工或挖掘机施工。注意地下原有管道及线缆的安全，预埋管道、手井、机柜、杆件基础开挖至图纸规定的尺寸。3 .原有绿化植物要先移栽到其他地方，保证存活，竣工后恢复到原位置。4 .若施工现场实际开挖深度达不到规定，应当保证立杆基础的体积和设计体积相等。5 .基础开挖H勺建筑垃圾要及时运走，倾倒到制定的地方，严禁乱倒垃圾。技术负责人：项目经理：年月日分项工程名称工程名称基础施工分部(子分部)工程基础施工立杆基础1 .白云鄂博监控立杆将采用统同样式，详细样式见监控立杆示意图。2 .前端监控立杆样式美观，表面饰奶白色处理，厚度为4MM或以上，高度在47米之间（详细高度视现场环境而定）3 .钢构件所
3、采用的钢材符合GB-700勺原则；所有构件的焊接加工满足国家行业原则JGT81-91建筑钢构造焊接规程日勺技术规定；所有对接焊缝和贴角焊缝的强度与被焊构件的指标吻合，焊缝打磨光滑；连接螺栓、螺母、垫圈均采用高强度部件，制造技术应符合Q/ZJXOOO1-2023原则。4 .整个立杆有较高的安装强度，可接受70/秒的风速；在风速25M/S时，立杆最高处摆动幅度W16mm,震动频率F0.2次/秒，在摄像机用高倍数镜头拍摄时，不会由于立杆的J晃动而引起画面的抖动。5 .立杆的基础采用现场浇铸碎基础的措施制作，遵守钢筋混凝土施工规范事先制作好地锚螺栓法兰盘组件，其单根螺栓的尺寸20X600M地锚螺栓的埋
4、入深度不小于600mMo6 .前端摄像点的电源、光端机、防雷器等辅助设备都安装在一种400X3OOX150MM的金属设备箱内，实际尺寸以能以便地安装所有的设备为准，采用底部进线方式，内部安装架的设计综合考虑各设备的安装位置，具有防雨、防尘、防潮、防盗防锈等功能。设备箱（底部高度）安装在立杆2.5米高处。机箱采用2MM以上优质不锈钢板，热镀锌喷塑，表面为乳白色。箱体防护等级能到达IP56防护等级。技术负责人：项目经理：年月日技术负责人施工员班组长工程名称分项工程名称窖井制作分部（子分部）工程基础施工交底内容一工艺流程： 砖采用机制九五砖，并进行试验到达MUlo以上强度，有试验室下达的砂浆配合告知
5、单。 砂浆搅拌设备安装平稳，运行正常。 基础浇筑：基础厚度D100O的圆形检查井20CM,其他为15CM厚，碎强度未C25。污水井为600X600的方形及D700的圆形DlOOO的圆形井，详细见图纸规定。施工工艺 砖砌体：砌筑应坐浆饱满，缝宽10MM,丁顺相间，不得通缝。圆形井砌时采用1/4圆的样板，这样可保证井筒的圆度。踏步安装间距300mm,高度为360mm,交替错开设置，预留孔洞位置要根据标高位置定。 抹灰采用1:2水泥砂浆，应分俩层，内外均抹灰，第一层抹灰必须刮毛，以便第二层砂浆的结合紧密，不脱壳，砂浆应及时赶光压实，表面平整。 井盖座：道路范围采用D700的重型钢纤维井盖。其他部位采
6、用600X600的轻型钢纤维，井盖座安装规定垫实，平稳无晃动井盖高程规定同路面高程，偏差土3MMo二质量规定 井壁必须圆顺，不得有通缝，必须保证灰浆饱满，灰缝平整，抹面压光，不得有空鼓、裂缝等现象。 井内留槽应平顺，位置精确，不得有建筑垃圾。 井框、井盖必须完整无损，安装平稳，位置对的。 检查井长宽及直径容许偏差为20MV；井盖高程路内与道路标高一致，绿化带内容许偏差在20MM内，井底高程容许偏差在10MM内。三安全技术 进入施工现场必须对的戴好安全帽。 工前先检查的运送泵，震动棒等电源、绝缘接地装置与否良好，并进行试运转； 动器操作人员必须穿胶鞋，震动器必须由专人持证操作，不惜设防护性接地导
7、线，防止火线漏电发生危险。加工钢筋时要注意钢筋切割机的对的使用，不得反转，使用正规厂家生产的切割片，防止切割片伤人事故的发生。四检查井成品保护措施 不用重物冲击模板，不在模板吊帮上蹬踩，应搭设跳板，保护模板的牢固和严密 人员施工必须搭设井字架，不得直接站在砌体上施工，防止砖墙松动。五环境保护措施 混凝土在运送过程中尽量防止洒落地面。 浇筑完毕后，运送车应清洗洁净再离动工地。 作好隔音措施，防止运送车噪音过大。尽量防止晚间钢筋切割，防止噪声扰民。分项工程名称线缆管铺设分部(子分部)工程基础施工为使本工程优质高效的完毕，施工人员明确、纯熟地进行施工，根据设计图纸、技术洽商以及规范，针对地基开挖、预
8、埋件施工、地基浇筑和手井制作工序特作如下技术交底：引用原则:1、招投标文献；2、安全防备工程程序与规定(GA/T75-94)；交底内容：工序的时间段安排：本项交底内容为线缆管铺设方式本次系统施工的第二道工序准备材料：交底内容：作业条件根据现行国标建筑电气工程施工质量验收规定(GB50303-2023)的规定：管内穿线在建筑物抹灰、粉刷及地面工程结束后进行，穿线前应将电线保护管内的积水及杂物清理洁净。但针对建筑电气安装项目逐渐增长，管内穿线的工程量随之增大，为配合工程整体同步竣工，管内穿线可以提前进行，但必须满足下列条件：1 .混凝土构造工程必须通过构造验收和核定。2 .砖混构造工程必须初装修完
9、毕后来。3 .作好成品保护，箱、盒及导线不应破损及被灰浆污染。4 .穿线后线管内不得有积水及潮气侵入，必须保证导线绝缘强度符合规范规定。材料规定1 .绝缘导线：导线的规格、型号必须符合设计规定，并应有出厂合格证、“CCC”认证标志和认证证书复印件及生产许可证。导线进场时要检查其规格、型号、外观质量及导线上的标识，并用卡尺检查导线直径与否符合国标。2 .镀锌铁丝或钢丝：应顺直无背扣、扭结等现象，并有对应的机械拉力。3 .护口：根据管子直径的大小选择对应规格的护口。4 .安全型压线帽：根据导线截面和根数对的选择使用压线帽，并必须有合格证。5 .连接套管：根据导线材质、规格对的选择对应材质、规格的连
10、接套管，并有合格证。6 .连接端子(接线鼻子)：根据导线的根数和总截面选择对应规格的接线端子。7 .辅助材料：焊锡、焊剂、绝缘带、滑石粉、布条等,重要机具1 .刻丝钳、尖嘴钳、剥线钳、压线钳、电工刀、一字及十字改锥。2 .万用表、兆欧表3 .放线架、放线车、高凳。4 .电烙铁、锡锅、锡斗、锡勺、电工常用工具等。工艺流程根据设计图纸规定，对的选择导线规格、型号及数量。穿在管内绝缘导线的额定电压不低于450Vo穿带线：1 .带线用1.22.OnunH勺铁丝头，头部辱成不封口的圆圈，以防止在管内碰到管接头时被卡主，将带线穿入管路内，在管路的俩端留有20CnlH勺余量。2 .如在管路较长或转弯时，可在
11、构造施工敷设管路的同步将带线一并穿好并留有20Cm的余量后，将俩端的带线盘入盒内或缠绕在管头上固定好，防止被其他人员随便拉出。3 .当穿带线受阻时，采用俩端同步穿带线的措施，将俩跟带线的头部弯成半圆的形状，使俩根带线同步搅动，使俩端头互相钩绞在一起，然后将带线拉出。放线及断线：1 .放线前应根据图纸对导线的品种、规格、质量进行查对。2 .放线：对整盘导线放线时，将导线置于放线架或放线车上，放线防止出现死扣和背花。3 .断线：剪断导线时，盒内导线的预留长度为15Cnb箱内导线的预留长度为箱体周长的1/2,出户导线的预留长度为1.5mo导线与带线的绑扎：当导线根数为23根时，可将导线前端的绝缘层剥
12、去，然后将线芯直接与带线绑回头压实绑扎牢固，使绑扎处形成种平滑的椎体过渡部位，便于穿线分项卡名基础施工鬻舞基础施工接地体安装a）前端设备安装于室外，易遭到雷电打击；前端设备的电源一般在现场就近取用，易受雷电波影响产生高压和浪涌电流；假如没有必要的防雷、避雷措施，前端设备的运行将得不到保障，有也许导致摄像主机等短期内大量损坏，使系统濒于瓦解。为了前端设备能可靠、长期地运行，摄像机杆、前端机箱及对应设备须接地。40X4MM镀锌扁钢焊接，焊接处做防腐处理，保证立杆整体接地。b）镀锌扁钢焊接至手井，预留接头。c）从手井内镀锌扁钢引用接地线引入设备箱接地，使用软质铜纹线，其截面为IOmm2od）保证接地
13、电阻V4Q,如测试未达原则，则采用扩大地网的方式。e）俩个角钢之间距离不小于3米，用扁钢焊接连接。D可以在开挖预埋管道时沟道里打入与PE管道一起埋好。也可现场所有恢复在做接地桩，需注意避开地下管道。焊接处用沥青等做防锈处理。技术负责人施工员班组长分项工程名称基础施工分部（子分部）工程基础施工预埋件制作及规定1 .根据地形条件和定位选择进行测量放线，在测量放线时要严格控制基础的物理尺寸规定，使之符合设计规定。2 .严格按照设计图纸文明施工，人工或挖掘机施工。注意地下原有管道及线缆的安全，预埋管道、手井、机柜、杆件基础开挖至图纸规定的尺寸。3 .原有绿化植物要先移栽到其他地方，保证存活，竣工后恢复
14、到原位置。4 .若施工现场实际开挖深度达不到规定，应当保证立杆基础的体积和设计体积相等。5 .基础开挖的建筑垃圾要及时运走，倾倒到指定的地方，严禁乱倒垃圾。技术负责人施工员班组长分项工程名称基础施工分部（子分部）工程基础施工杆件基础开挖1 .立杆基础的深度、宽度必须满足施工图纸规定，因现场条件不满足是应当保证立杆基础的体积和设计相等，基础规格见下表2 .基础按照图纸挖好后，需要清理基础内的淤泥及杂物，有地下水H勺需要把水排净。序号立杆横臂基础尺寸备注14m-5m111.5(m3)26m-9m1.21.22(m3)310m-12m1.51.52.1(m3)413m-15m1.81.82.3(m3
15、)技术负责人施工员班组长工程名称分项工程名称基础施工分部（子分其神施T部）工程基础施工杆件钢筋笼制作安装制作1 .根据图纸规定采购钢筋材料，截成需要的长度，将不一样规格的钢筋按图纸规定时间距、方向摆放，用铁丝绑扎02 .钢筋笼可以现场制作，若施工现场条件容许，也可制作好后运到现场放到挖好的基础坑里。安装1 .将地笼放到基础中心位置，调整好垂直与水平，用水平尺测量每个螺栓保证地笼放置水平，并且保证法兰盘和地面齐平。必须注意地角螺栓放置角度，保证安装挑臂时与马路垂直，放好后用钢筋将地笼与钢筋笼焊接牢固。2 .因地下原有管道位置导致地笼不能放正中的1,可以合理安放，不适合做基础日勺应及早更换位置。3 .将通过基础的管道敷设好，由
