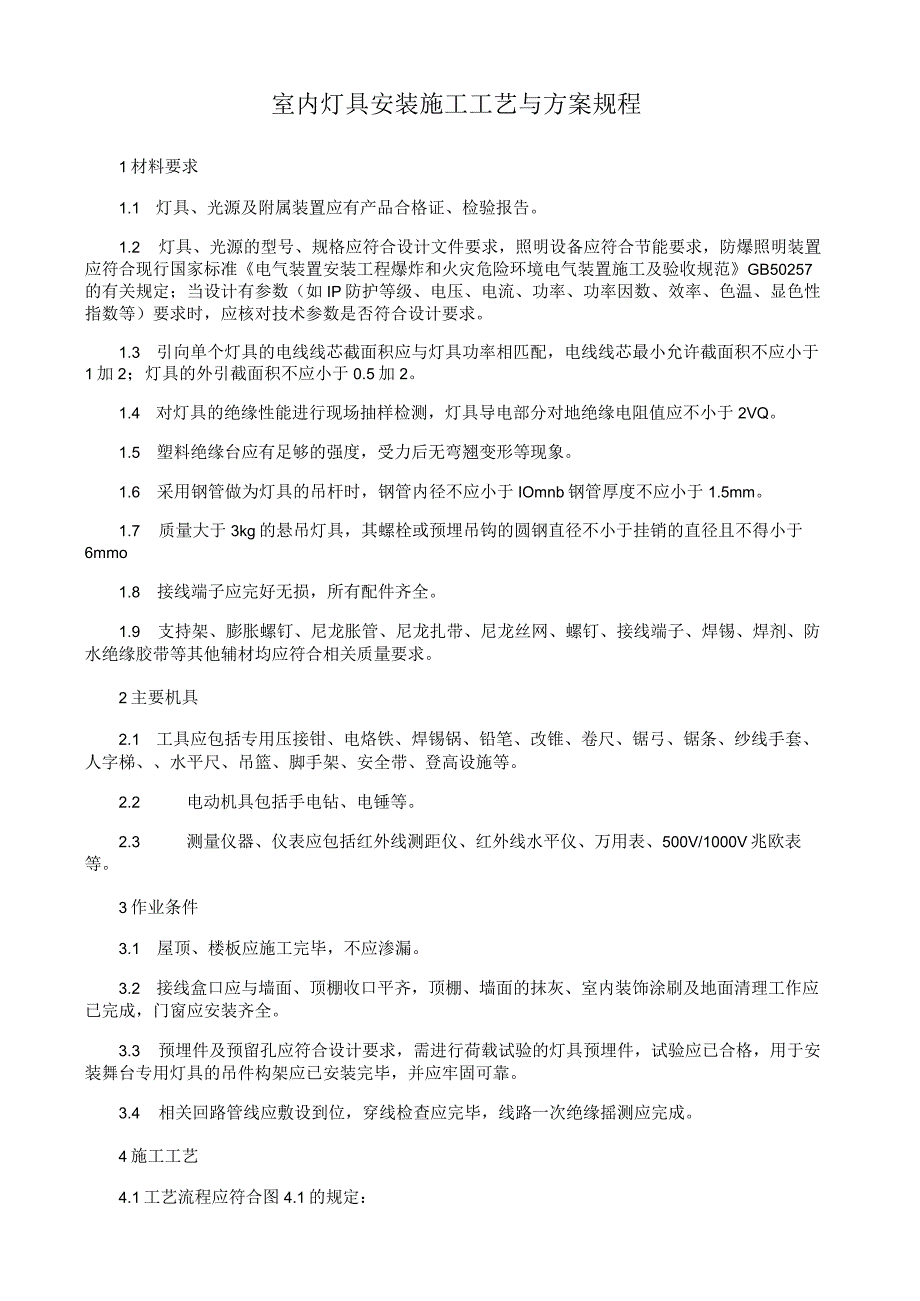

1、室内灯具安装施工工艺与方案规程1材料要求1.1 灯具、光源及附属装置应有产品合格证、检验报告。1.2 灯具、光源的型号、规格应符合设计文件要求，照明设备应符合节能要求，防爆照明装置应符合现行国家标准电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范GB50257的有关规定；当设计有参数（如IP防护等级、电压、电流、功率、功率因数、效率、色温、显色性指数等）要求时，应核对技术参数是否符合设计要求。1.3 引向单个灯具的电线线芯截面积应与灯具功率相匹配，电线线芯最小允许截面积不应小于1加2；灯具的外引截面积不应小于0.5加2。1.4 对灯具的绝缘性能进行现场抽样检测，灯具导电部分对地绝缘电阻
2、值应不小于2VQ。1.5 塑料绝缘台应有足够的强度，受力后无弯翘变形等现象。1.6 采用钢管做为灯具的吊杆时，钢管内径不应小于IOmnb钢管厚度不应小于1.5mm。1.7 质量大于3kg的悬吊灯具，其螺栓或预埋吊钩的圆钢直径不小于挂销的直径且不得小于6mmo1.8 接线端子应完好无损，所有配件齐全。1.9 支持架、膨胀螺钉、尼龙胀管、尼龙扎带、尼龙丝网、螺钉、接线端子、焊锡、焊剂、防水绝缘胶带等其他辅材均应符合相关质量要求。2主要机具2.1 工具应包括专用压接钳、电烙铁、焊锡锅、铅笔、改锥、卷尺、锯弓、锯条、纱线手套、人字梯、水平尺、吊篮、脚手架、安全带、登高设施等。2.2 电动机具包括手电钻

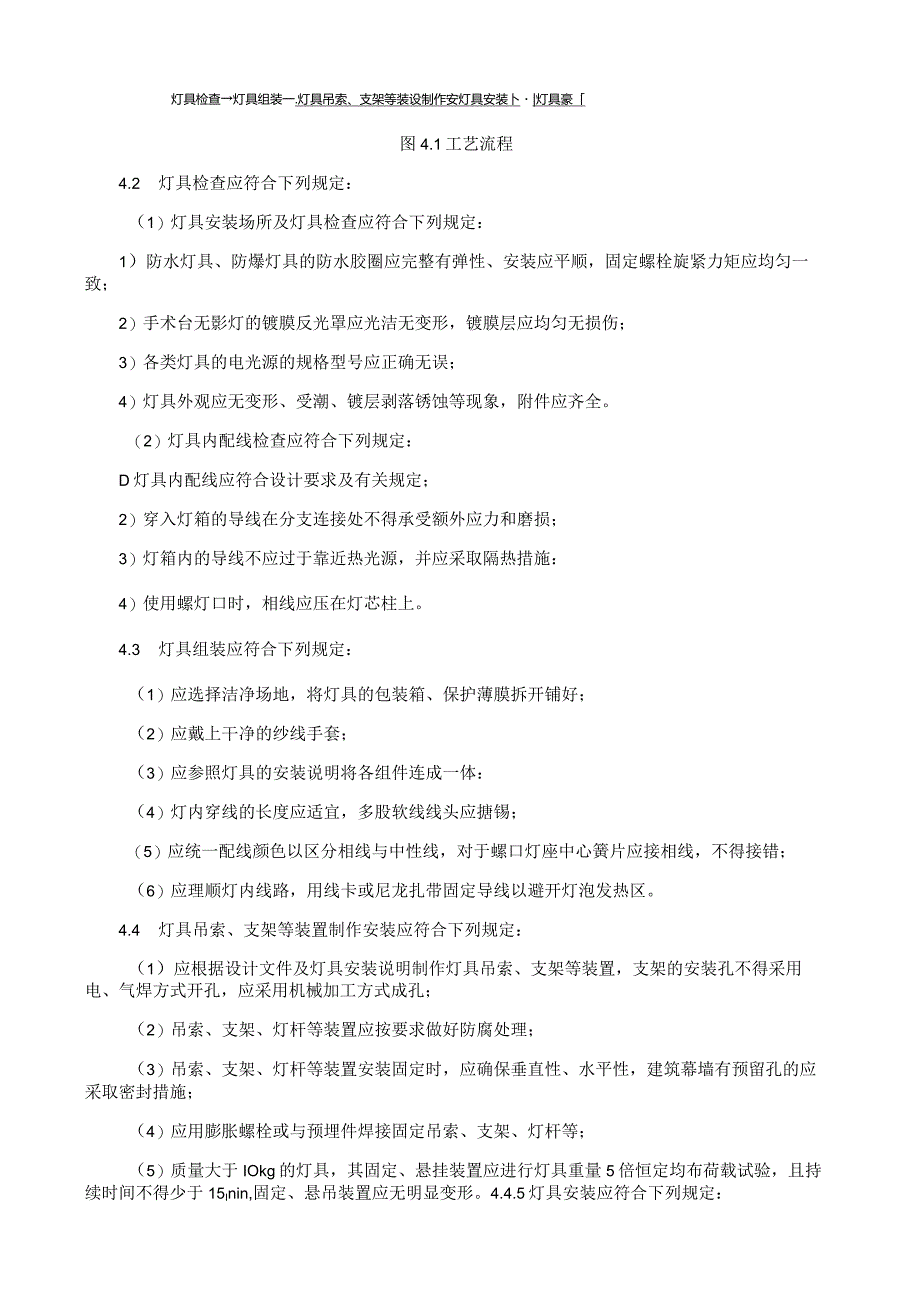

3、、电锤等。2.3 测量仪器、仪表应包括红外线测距仪、红外线水平仪、万用表、500V/1000V兆欧表等。3作业条件3.1 屋顶、楼板应施工完毕，不应渗漏。3.2 接线盒口应与墙面、顶棚收口平齐，顶棚、墙面的抹灰、室内装饰涂刷及地面清理工作应已完成，门窗应安装齐全。3.3 预埋件及预留孔应符合设计要求，需进行荷载试验的灯具预埋件，试验应已合格，用于安装舞台专用灯具的吊件构架应已安装完毕，并应牢固可靠。3.4 相关回路管线应敷设到位，穿线检查应完毕，线路一次绝缘摇测应完成。4施工工艺4.1工艺流程应符合图4.1的规定：灯具检查灯具组装一.灯具吊索、支架等装设制作安灯具安装卜|灯具豪图4.1工艺流程
4、4.2 灯具检查应符合下列规定：（1）灯具安装场所及灯具检查应符合下列规定：1）防水灯具、防爆灯具的防水胶圈应完整有弹性、安装应平顺，固定螺栓旋紧力矩应均匀一致；2）手术台无影灯的镀膜反光罩应光洁无变形，镀膜层应均匀无损伤；3）各类灯具的电光源的规格型号应正确无误；4）灯具外观应无变形、受潮、镀层剥落锈蚀等现象，附件应齐全。（2）灯具内配线检查应符合下列规定：D灯具内配线应符合设计要求及有关规定；2）穿入灯箱的导线在分支连接处不得承受额外应力和磨损；3）灯箱内的导线不应过于靠近热光源，并应采取隔热措施：4）使用螺灯口时，相线应压在灯芯柱上。4.3 灯具组装应符合下列规定：（1）应选择洁净场地，
5、将灯具的包装箱、保护薄膜拆开铺好；（2）应戴上干净的纱线手套；（3）应参照灯具的安装说明将各组件连成一体：（4）灯内穿线的长度应适宜，多股软线线头应搪锡；（5）应统一配线颜色以区分相线与中性线，对于螺口灯座中心簧片应接相线，不得接错；（6）应理顺灯内线路，用线卡或尼龙扎带固定导线以避开灯泡发热区。4.4 灯具吊索、支架等装置制作安装应符合下列规定：（1）应根据设计文件及灯具安装说明制作灯具吊索、支架等装置，支架的安装孔不得采用电、气焊方式开孔，应采用机械加工方式成孔；（2）吊索、支架、灯杆等装置应按要求做好防腐处理；（3）吊索、支架、灯杆等装置安装固定时，应确保垂直性、水平性，建筑幕墙有预留孔

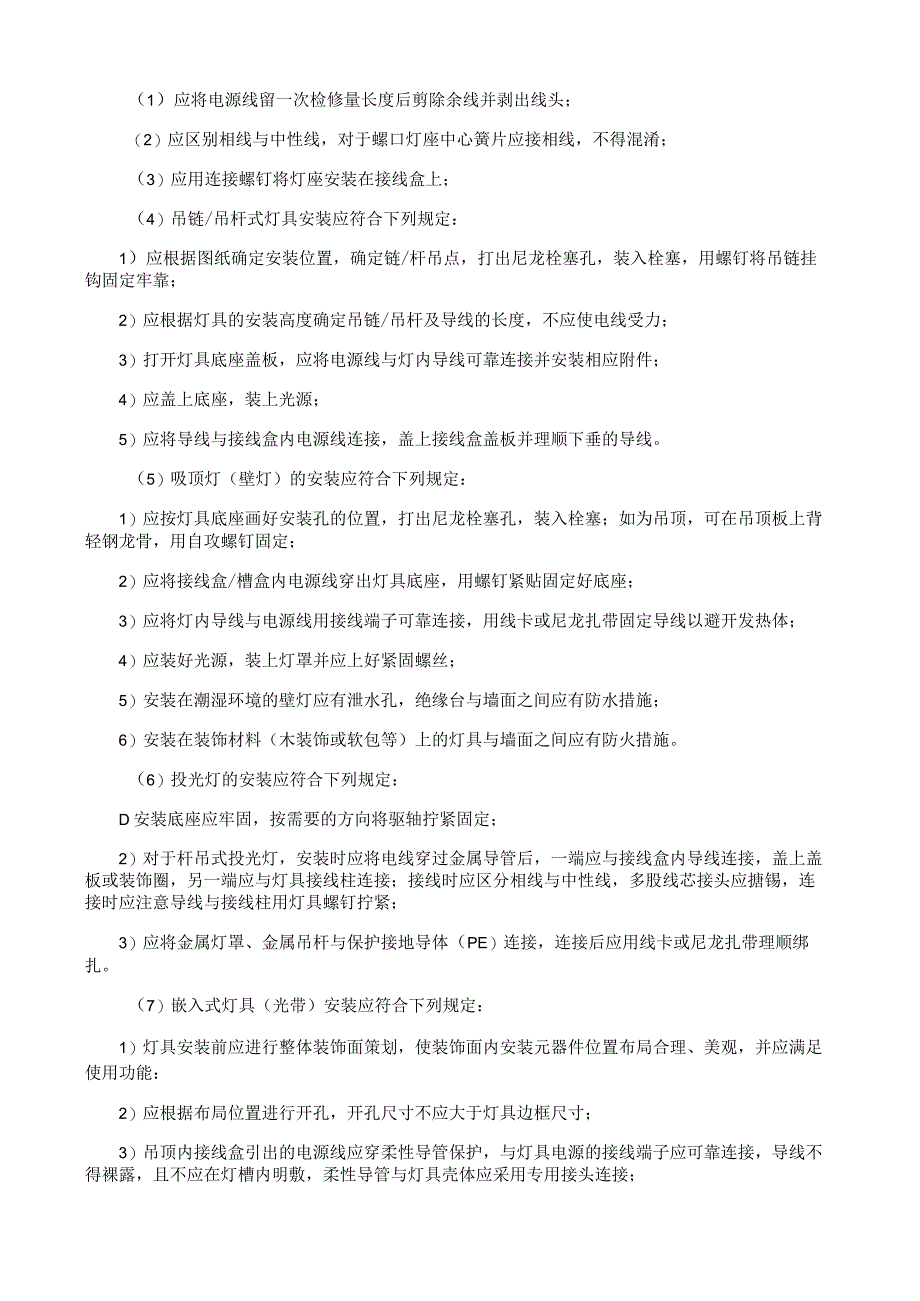

6、的应采取密封措施；（4）应用膨胀螺栓或与预埋件焊接固定吊索、支架、灯杆等；（5）质量大于IOkg的灯具，其固定、悬挂装置应进行灯具重量5倍恒定均布荷载试验，且持续时间不得少于15Inin,固定、悬吊装置应无明显变形。4.4.5灯具安装应符合下列规定：（1）应将电源线留一次检修量长度后剪除余线并剥出线头；（2）应区别相线与中性线，对于螺口灯座中心簧片应接相线，不得混淆；（3）应用连接螺钉将灯座安装在接线盒上；（4）吊链/吊杆式灯具安装应符合下列规定：1）应根据图纸确定安装位置，确定链/杆吊点，打出尼龙栓塞孔，装入栓塞，用螺钉将吊链挂钩固定牢靠；2）应根据灯具的安装高度确定吊链/吊杆及导线的长度，
7、不应使电线受力；3）打开灯具底座盖板，应将电源线与灯内导线可靠连接并安装相应附件；4）应盖上底座，装上光源；5）应将导线与接线盒内电源线连接，盖上接线盒盖板并理顺下垂的导线。（5）吸顶灯（壁灯）的安装应符合下列规定：1）应按灯具底座画好安装孔的位置，打出尼龙栓塞孔，装入栓塞；如为吊顶，可在吊顶板上背轻钢龙骨，用自攻螺钉固定；2）应将接线盒/槽盒内电源线穿出灯具底座，用螺钉紧贴固定好底座；3）应将灯内导线与电源线用接线端子可靠连接，用线卡或尼龙扎带固定导线以避开发热体；4）应装好光源，装上灯罩并应上好紧固螺丝；5）安装在潮湿环境的壁灯应有泄水孔，绝缘台与墙面之间应有防水措施；6）安装在装饰材料（
8、木装饰或软包等）上的灯具与墙面之间应有防火措施。（6）投光灯的安装应符合下列规定：D安装底座应牢固，按需要的方向将驱轴拧紧固定；2）对于杆吊式投光灯，安装时应将电线穿过金属导管后，一端应与接线盒内导线连接，盖上盖板或装饰圈，另一端应与灯具接线柱连接；接线时应区分相线与中性线，多股线芯接头应搪锡，连接时应注意导线与接线柱用灯具螺钉拧紧；3）应将金属灯罩、金属吊杆与保护接地导体（PE）连接，连接后应用线卡或尼龙扎带理顺绑扎。（7）嵌入式灯具（光带）安装应符合下列规定：1）灯具安装前应进行整体装饰面策划，使装饰面内安装元器件位置布局合理、美观，并应满足使用功能：2）应根据布局位置进行开孔，开孔尺寸不
9、应大于灯具边框尺寸；3）吊顶内接线盒引出的电源线应穿柔性导管保护，与灯具电源的接线端子应可靠连接，导线不得裸露，且不应在灯槽内明敷，柔性导管与灯具壳体应采用专用接头连接；4）灯具连接后将灯具推入安装孔，调整灯具边框，灯具应对称安装；其纵、横向中心轴线应在同一直线上，偏斜不应大于5mm。（8）吊顶花灯的安装应符合下列规定：1）将预先组装好的灯具托起,用预埋好的吊钩挂住灯具内的吊钩；2）将灯内导线与电源线用接线端子可靠连接；3）把灯具上部的装饰扣碗向上推起并紧贴顶棚,拧紧固定螺钉；4）调整好各个灯口，上好灯泡,配上灯罩。（9）专用灯具安装应符合下列规定：1）根据设计要求，按灯具底座画好安装孔的位置
10、，打出膨胀螺栓孔，装入膨胀螺栓；固定手术无影灯底座的螺栓应预先根据产品提供的尺寸预埋，其螺栓应与楼板结构主筋焊接；安装在专用吊件构架上的舞台灯具应根据灯具安装孔的尺寸制作卡具以固定灯具；在防爆灯具的安装位置应离开释放源，且不在各种管道的泄压口及排放口上下方安装灯具；温度大于60C的灯具，当靠近可燃物时应采取隔热、散热等防火措施；当采用卤鸨灯等光源时，不得直接安装在可燃装修材料或可燃物件上；2）手术台无影灯、大型舞台灯具等的固定螺栓应采用双螺母锁固；分置式灯具变压器的安装位置应避开易燃物品，通风散热良好。（10）LED线型灯安装应符合下列规定：D线型灯连续安装时，宜使用灯具出厂配套的防水耐候插接
11、头直接连接；2）单个回路所连续接线的灯具数量应满足供电压降和控制数量的要求；3）灯具间的连接导线，其连接时不得承受外力；接线完成后，外露的插接头、导线等应隐藏、固定；4）灯具安装固定应牢靠，灯具固定应采用膨胀栓塞螺钉固定或用镀锌螺栓，数量不应少于两个；5）成排安装的灯具应平直整齐，相邻灯具的间距、照射方向应保持一致，确保照明效果的统一、规则，且照射方向宜避开室内、行人等方向，不应产生眩光；6）灯具如有配套的供电电器、控制设备等应选择就近、便于维护的部位安装,并符合规范要求。（三）LED点光灯安装应符合下列规定：D成行成列安装间距W200mm的点光灯应采用合金管槽安装，点光灯宜采用卡扣固定于管槽
12、面板上；管槽底板应采用膨胀栓塞螺钉固定或用镀锌螺栓固定在建筑立面，固定点数量不应少于每米两个；2）点光灯可按照设计要求预制每串的长度，减少安装接线数量；3）接线处应做好防水处理，其防水要求应不低于灯具的防水要求：4）点光灯连续安装的数量应保证供电压降、控制数量的要求：5）灯具配套的供电电器、控制设备等应选择就近、便于维护的部位安装。4.6灯具接线应符合下列规定：（1）多股芯线接头应搪锡，与接线端子连接应可靠牢固；（2）采用导线连接器进行连接时，应符合产品技术文件要求：（3）灯具内接线完毕后应用尼龙扎带整理固定以避开有可能的热源等危险位置。5质量标准5.1 主控项目应符合下列规定：（1）灯具固定
13、应符合下列规定：1）灯具固定应牢固可靠，在砌体和混凝土结构上不得使用木楔、尼龙塞或塑料塞固定：2）质量大于Iokg的灯具，固定装置及悬吊装置应按灯具重量的5倍恒定均布载荷或设计要求做强度试验，且持续时间不得少于15min,固定及悬吊装置应无明显变形。2悬吊式灯具安装应符合下列规定：1）带升降器的软线吊灯在吊线展开后，灯具下沿应高于工作台面0.3m；2）质量大于05kg的软线吊灯，灯具的电源线不应受力，应增设吊链（绳）；3）质量大于3kg的悬吊灯具，固定在螺栓或预埋吊钩上螺栓或预埋吊钩的直径不应小于灯具挂销直径，且不应小于6mm；4）当采用钢管作灯具吊杆时，其内径不应小于IOnlnb壁厚不应小于
14、L5mm；5）灯具与固定装置及灯具连接件之间采用螺纹连接的，螺纹啮合扣数不应少于5扣。（3）吸顶或墙面上安装的灯具，其固定用的螺栓或螺钉不应少于2个，灯具应紧贴饰面；（4）由接线盒引至嵌入式灯具或槽灯的绝缘导线应符合下列规定：D绝缘导线应采用柔性导管保护，不得裸露，且不应在灯槽内明敷；2）柔性导管与灯具壳体应采用专用接头连接。（5）I类灯具外露可导电部分应与保护接地导体（PE）可靠连接，连接处应设置接地标识；（6）除采用安全电压以外，当设计无要求时，敞开式灯具的灯头对地面距离应大于3.5叱（7）安装在公共场所的大型灯具的玻璃罩，应采取防止玻璃罩向下溅落的措施；（8）LED灯具安装应符合下列规定
15、：1）灯具安装应牢固可靠，饰面不应使用胶类粘贴；2）灯具安装位置应有较好的散热条件：3）灯具用的金属防水接头密封圈应齐全、完好；4）灯具的驱动电源、电子控制装置潮湿环境安装时，应置于金属箱（盒）内；金属箱（盒）的Ip防护等级和散热应符合设计要求，驱动电源的极性标记和控制装置的线序标记应清晰、完整；5）改造提升类的潮湿环境灯具配线管路宜按明配管敷设，应根据情况采用厚度大于2mm的热镀锌金属电气导管或塑料槽盒、导管（塑料管应采用中型及以上）等，且应具备IP防护等级应符合设计要求。（9）手术台无影灯安装应符合下列规定：1）固定灯座的螺栓数批不应少于灯具法兰底座上的固定孔数且螺栓直径应与底座孔径相适配；螺栓应采用双螺母锁固：2）无影灯的固定装置除应按本规程第4.5.1条第1款第2项进行均布载荷试验外，尚应符合产品技术文件的要求。（10）应急灯具安装应符合下列规定：1）消防应急照明回路的设置除应符合设计要求外，尚应符合防火分区设置的要求，穿越不同防火分区时应采取防火隔堵措施：2）对于应急灯具、运行中温度大于60C的灯具，当靠近可燃物时，应采取隔热、散热等防火措施；3）EPS供电的应急灯具安装完毕后，应检验EPS供电运行的最少持续时间，并应符合设计要求；4）自带电池的
