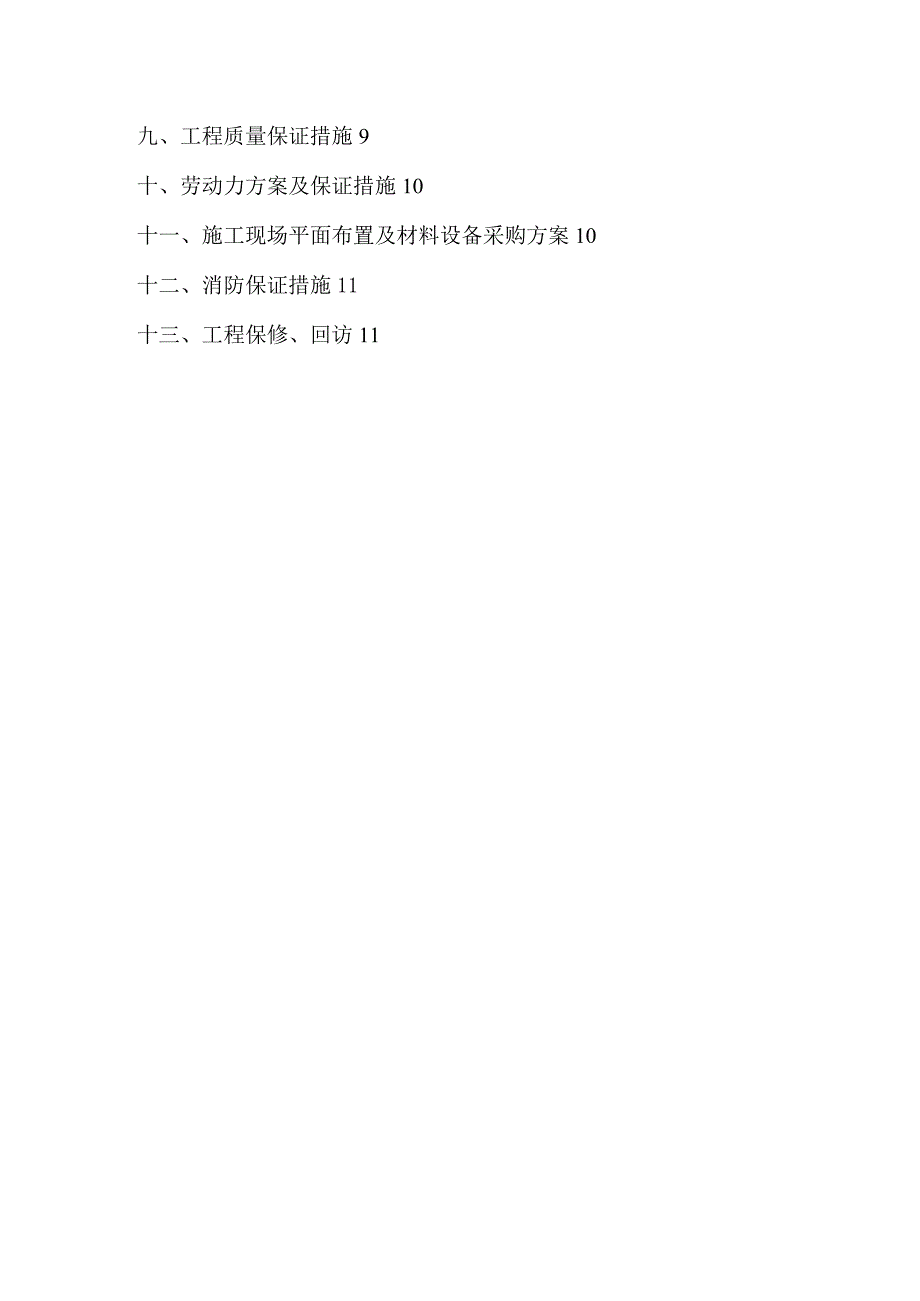

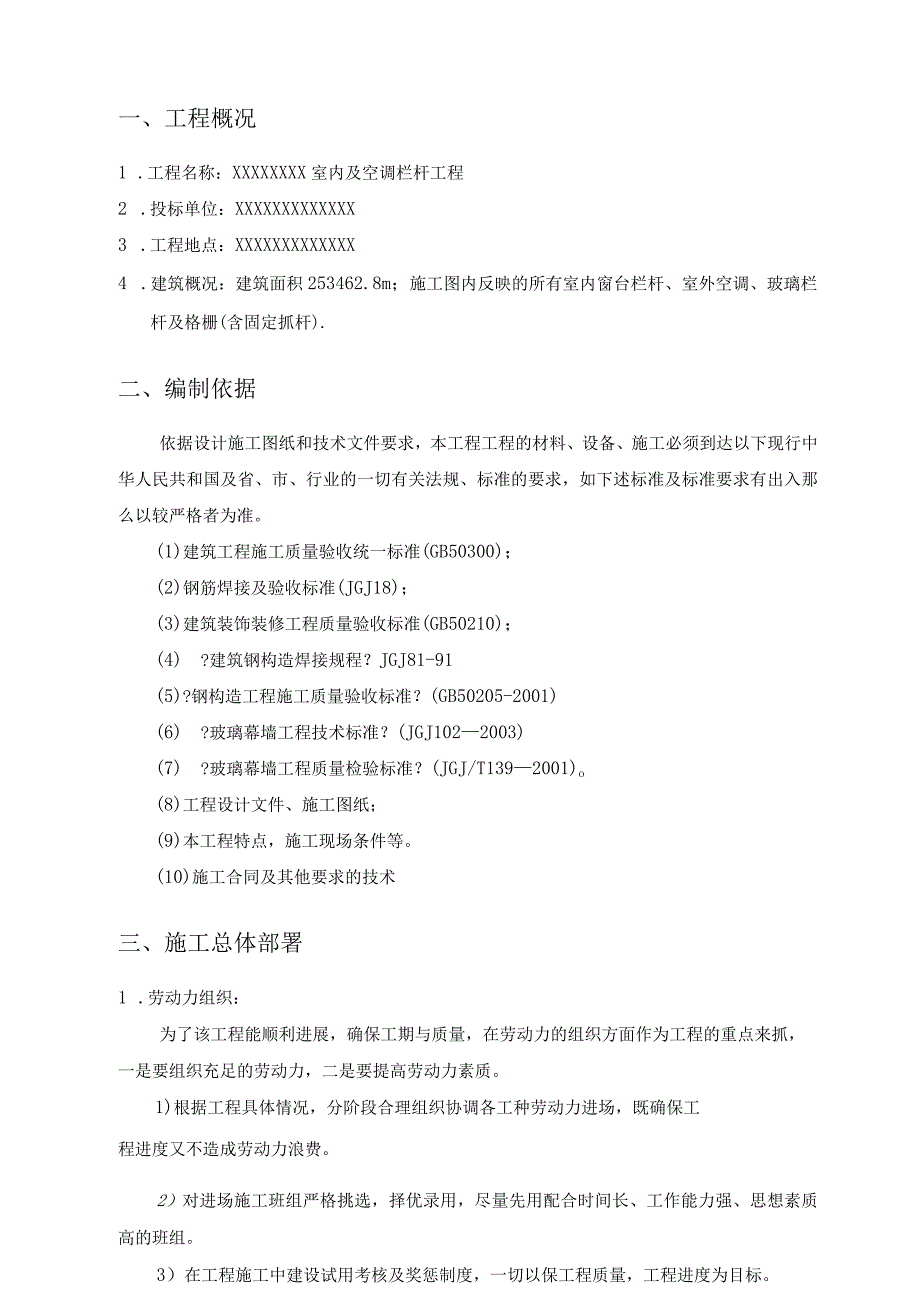

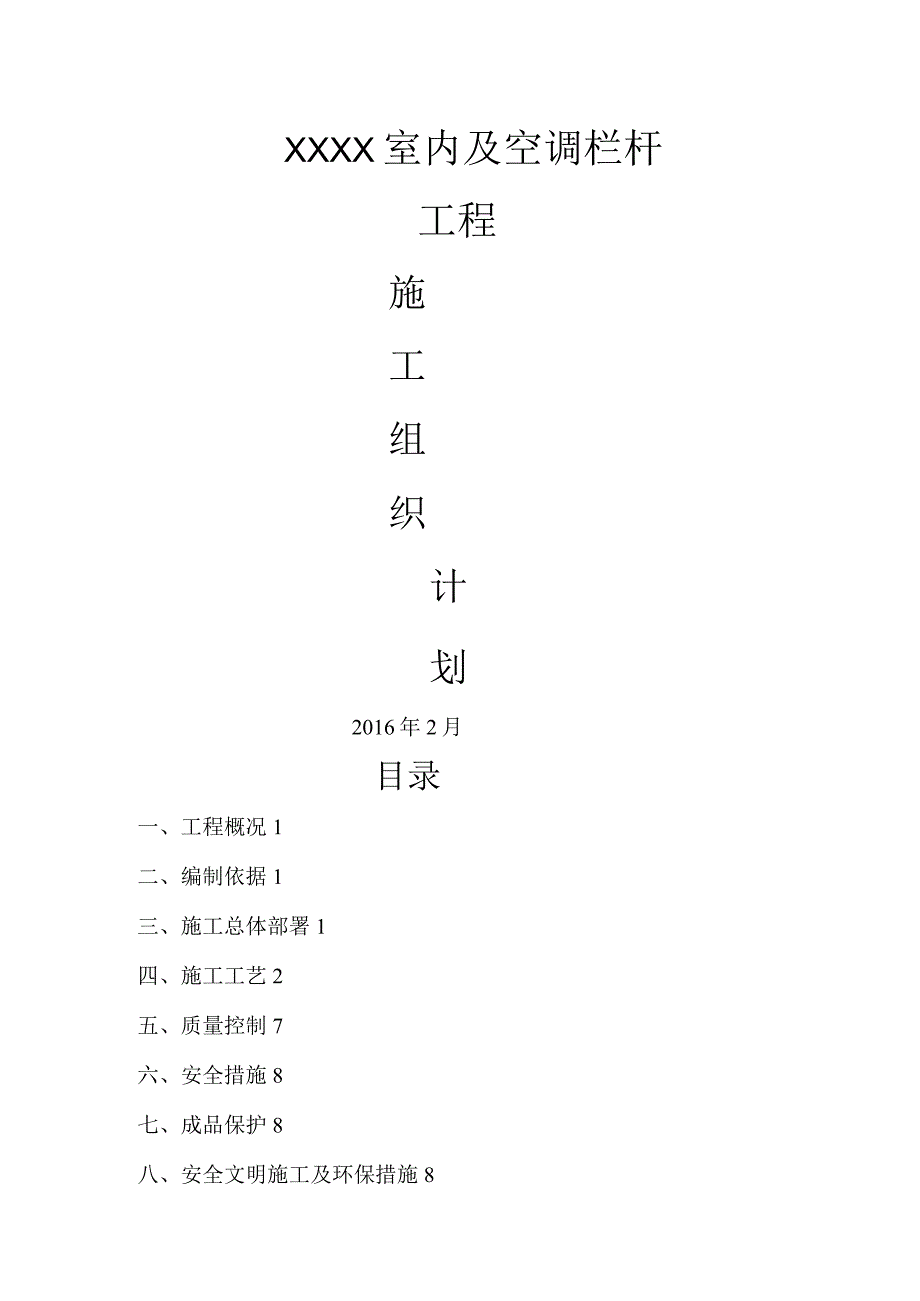

1、XXXX室内及空调栏杆工程施工组织计划2016年2月目录一、工程概况1二、编制依据1三、施工总体部署1四、施工工艺2五、质量控制7六、安全措施8七、成品保护8八、安全文明施工及环保措施8九、工程质量保证措施9十、劳动力方案及保证措施10十一、施工现场平面布置及材料设备采购方案10十二、消防保证措施11十三、工程保修、回访11一、工程概况1 .工程名称：XXXXXXXX室内及空调栏杆工程2 .投标单位：XXXXXXXXXXXXX3 .工程地点：XXXXXXXXXXXXX4 .建筑概况：建筑面积253462.8m；施工图内反映的所有室内窗台栏杆、室外空调、玻璃栏杆及格栅(含固定抓杆).二、编制依据
2、依据设计施工图纸和技术文件要求，本工程工程的材料、设备、施工必须到达以下现行中华人民共和国及省、市、行业的一切有关法规、标准的要求，如下述标准及标准要求有出入那么以较严格者为准。(1)建筑工程施工质量验收统一标准(GB50300)；(2)钢筋焊接及验收标准(JGJ18)；(3)建筑装饰装修工程质量验收标准(GB50210)；(4) ?建筑钢构造焊接规程？JGJ81-91(5)?钢构造工程施工质量验收标准？(GB50205-2001)(6) ?玻璃幕墙工程技术标准？(JGJ1022003)(7) ?玻璃幕墙工程质量检验标准？(JGJ/T1392001)o(8)工程设计文件、施工图纸；(9)本工程
3、特点，施工现场条件等。(10)施工合同及其他要求的技术三、施工总体部署1 .劳动力组织：为了该工程能顺利进展，确保工期与质量，在劳动力的组织方面作为工程的重点来抓，一是要组织充足的劳动力，二是要提高劳动力素质。1)根据工程具体情况，分阶段合理组织协调各工种劳动力进场，既确保工程进度又不造成劳动力浪费。2）对进场施工班组严格挑选，择优录用，尽量先用配合时间长、工作能力强、思想素质高的班组。3）在工程施工中建设试用考核及奖惩制度，一切以保工程质量，工程进度为目标。2 .施工组织一览表工种单位数量备注工程经理人1安全员人1技术员人2材料员人2质检员人1工长人13 .施工机具准备：安装必备机具（一般电
4、焊机二台、电钻四把、切割机三台、吊机一台、扭矩扳手二把等）均应在进场前作相应的检查，并在进展时随同。4 .材料准备：1）对本工程所采用材料为:压花方钢/压花方管、6+1.14PVB+6夹胶钢化玻璃5 .工期：2016年5月1日一2016年H月30日四、施工工艺不锈钢栏杆（一）不锈钢栏杆施工工艺1、工程流程：安装预埋件放线安装立柱扶手与立柱连接打磨抛光2、安装预埋件（后加埋件）栏杆预埋件的安装只能采用后加埋件做法，其做法是采用膨账螺栓与钢板来制伟后置连接件，先在土建基层上放线，确定立柱固定点的位置，然后在地面上用冲击钻钻孔，再安装膨胀螺栓，螺栓保持足够的长度，在螺栓定位以后，将螺栓拧紧同时将螺母
5、与螺杆间焊死，防止螺母与钢板松动。扶手与墙体面的连接也同样采取上述方法。3、放线由于上述后加埋件施工，有可能产生误差，因此，在立柱安装之前，应重新放线，以确定埋板位置与焊接立杆的准确性，如有偏差，及时修正。应保证不锈钢立柱全部座落在钢板上，并且四周能够焊接。4、安装立柱焊接立柱时，需双人配合，一个扶住钢管使其保持垂直，在焊接时不能晃动，另一人施焊，要四周施焊，并应符合焊接标准。5、扶手与立柱连接立柱在安装前，通过拉长线放线，根据场地的倾斜角度及所用扶手的圆度，在其上端加工出凹槽。然后把扶手直接放入立柱凹槽中，从一端向另一端顺次点焊安装，相邻扶手安装对接准确，接缝严密。相邻钢管对接好后，将接缝用
6、不锈钢焊条进展焊接。焊接前，必须将沿焊缝每边3050mm范围内的油污、毛刺、锈斑等去除干净。6、打磨抛光全部焊接好后，用手提砂轮机将焊缝打平砂光，直到不显焊缝。抛光时采用绒布砂轮或毛毡进展抛光，同时采用相应的抛光膏，直到与相邻的母材基本一致，不显焊缝为止。(二)不锈钢栏杆施工要点1、现场实测放线，放大样确定具体尺寸，确定立柱安装位置，设置预埋铁。并检查预埋件是否齐全、结实。2、选择适宜的原材料，加工成型，分片制作栏杆与扶手局部，分片制作好后分层组合安装。3、接头局部焊点用角向磨光机打磨至高速抛光，抛光分粗、中、细三步抛光。4、装配不锈钢栏杆，不锈钢扶手时采用的焊接操作工艺。(1)采用小电流、快
7、速焊，窄焊道，防止裂纹及变形的产生。(2)采用直流焊机且反极性(工件为负极，电机为正极(3)短弧焊，收弧要慢，填满弧坑。(4)与腐蚀介质接触的面最后焊接。(5)焊后可采用强制冷却，如水冷、风冷等。(6)焊后变形只能用冷加工矫正。(三)、安装时的质量细节和质量通病及防治措施1、安装时的质量细节(1)安装、基层处理应符合以下规定：A、预埋件设计标高、位置、数量须符合设计及安装要求，并经防腐防锈处理。埋件不符要求时，应及时采取有效措施，增补埋件。B、安装楼梯栏杆立杆的部位，基层混凝土不得有酥松现象，并且安装标高应符合设计要求，凹凸不平处必须剔除或修补平整，过凹处及基层蜂窝麻面严重处，不得用水泥砂浆修
8、补，应用高强混凝土进展修补，并待有一定强度后，方可进展栏杆安装。(2)按设计及安装要求正确弹出栏杆立杆安装间距位置和中心线。(3)不锈钢楼梯栏杆、扶手安装操作要点：1栏杆立杆安装应按要求及施工墨线从起步处向上的顺序进展。楼梯起步处平台两端立杆应先安装，安装分焊接和螺栓固定两种方法。2焊接施工时，其焊条应与母材材质一样，安装时将立杆与埋件点焊临时固定，经标高、垂直校正后，施焊结实。3采用螺栓连接时，立杆底部金属板上的孔眼应加工成腰圆形孔，以备膨胀螺栓位置不符，安装时可作微小调整。施工时，在安装立杆基层部位，用电钻钻孔打入膨胀螺栓后，连接立杆并稍作固定，安装标高有误差时用金属薄垫片调整，经垂直、标
9、高校正后固紧螺帽。4两端立杆安装完毕后，拉通线用同样方法安装其余立杆。立杆安装必须结实，不得松动。立杆焊接以及螺栓连接部位，除不锈钢外，在安装完后，均应进展防腐防锈处理，并且不得外露，应在根部安装装饰罩或盖。5镶配有栏板时，其栏板应在立杆完成后安装。安装必须结实，且垂直、水平及斜度应符合设计要求。安装时，将栏板镶嵌于两侧立杆的槽内，槽与栏板两侧缝隙应用硬质橡胶条块嵌填结实，待扶手安装完毕后，用密封胶嵌实。扶手焊接安装时,栏板应用防火石棉布等遮盖防护，以免焊接火花飞溅损坏栏板。6楼梯扶手安装，一般采用焊接安装（特殊尺寸除外）。使用焊条的材质应与母材一样。扶手安装顺序应从起步弯头开场，后接直扶手。
10、扶手接口按要求角度套割正确，并用金属铿刀铿平，以免套割不准确，造成扶手弯曲和安装困难。安装时，先将起点弯头与栏杆立杆点焊固定，待检查无误后施焊结实。弯头安装完毕后，直扶手两端与两端立杆临时点焊固定，同时将直扶手的一端经头对接并点焊固定，扶手接口处应留2-3mm焊接缝隙，然后拉通线将扶手与每根立杆作点焊固定，待检查符合要求后，按焊接要求，将接口和扶手与立杆逐一施焊结实。焊接时（特别是冬期施工），应掌握好焊接电流、电压及焊接温度，以防电流过大或过小及电压不稳，影响焊接质量和美观。焊接质量应符合有关规定的标准，焊缝宽度、深浅要一致，外表应呈鱼鳞状，扶手接头焊缝应严密，焊缝应无明显手感偏差。7较长的金
11、属扶手（特别是室外扶手）安装后，其接头应考虑安装能适应温度变化而伸缩的可动式接口，可动式接头的伸缩量，如设计无要求时，一般考虑20mmo室外扶手还应在可伸缩处考虑设置漏水孔。扶手根部与混凝土、砖墙面的连接，一般也应采用可伸缩的固定方法，以免因伸缩使扶手的弯曲变形。扶手与墙面连接根部应安装装饰罩盖。2、不锈钢栏杆扶手的的质量通病及防治措施(1)质量通病：管材外表光亮度不够，颜色发暗，镀钛管材外表色差大。栏杆、扶手整体刚度不够，用手拍击扶手有颤抖感。立柱不垂直，排列不在同一直线上，晃动不结实。扶手拐弯处不通顺。管材联结处有缝隙。圆弧形扶手弧线不通顺，有拆棱。焊缝处管壁被磨透，抛光度不够。外表有划痕
12、、凹坑。(2)防治措施：首先应选用质量合格的管材。不同牌号的管材其含元素量的不同，即使在同一工厂内镀钛，其成品外表颜色也有色差。因此应注意选用同一类别和牌号的不锈钢管，且应加强镀钛过程的质量管理。因选用管壁太薄，使整体强度缺乏，应选用壁厚21.2mm的管材作扶手。立管管径不能太小，当扶手直线段长度较长时，立柱设计应有侧向稳定加强措施。弹线不准，安装方法不当。施工时必须准确弹线，先用水平尺校正两端基准立柱和固定，然后拉通线按各立柱定位将各立柱固定。施焊前应加强检查预埋件，发现有问题的埋杆应加固好。应防止固定立柱底座用的胀管螺栓太短，或饰面石材下的水泥砂浆层不饱满。应加强每道施工工序的质量检查，以
13、便及时纠正质量问题。加工技术不高。应尽量采用专业工厂生产的直角弯头，非标准角度弯管，可按施工放样详图专门加工。加工厂应有专用生产设备。焊接应满焊。应派有经历的焊工施工,严格按操作规程施工。最好采用有内衬的套管。因没有用专用设备加工成型，立柱定位不准确。应选择具有专用设备的工厂加工，要加强对加工构件的质量检查，防止不合格品流入施工区。因选用的管材壁厚太薄，在加工弯头时容易发生凹瘪，并使管材的圆度变化，在对焊时又没有附加内衬套管,这样在焊接后磨平焊缝时，容易将鼓器一端的管壁磨穿透。应选用厚度适宜的管材，对焊时最好附加内衬套管。成品保护不当，在穿插作业中被物体碰撞、划伤。应合理安排施工工序，最好将扶
14、手安装工作安排到后期进展。对已完工的栏杆扶手成品应进展必要的隔离和保护，防止异物碰撞和划伤。双面钢化夹角玻璃护栏(一)工艺流程加工准备及下料一测量放线一预埋件安装处理一钢骨架安装焊接一校准检验一涂刷防锈漆一氟碳喷涂一夹胶玻璃加工制作安装一调整检验一上下打胶f修补检验f玻璃清洗一清理现场f竣工验收(1)加工准备及下料按照施工图放样，放样和号料时要预留焊接收缩量和加工余量，根据放样作样板。钢材矫正：钢材下料前必须先进展矫正，矫正后的偏差值不应超过标准规定的允许偏差值，以保证下料的质量。热加工的型钢先热加工，待冷却后再号孔。钢板预埋件及其他零件切割钻孔及喷防腐漆处理。(2)测量放线根据土建标高基准线
15、测预埋件标高中心线，检查预埋件标高偏差、左右偏差。整理结果，确定预埋件分隔的调整处理方案。沿楼板外沿弹出墨线定出预埋件顶标高线。(3)预埋件安装处理定位预埋件安装位置，打钻安装。要求预埋件位置准确、埋设结实。标高偏差不大于9mm,左右位移不大于20mm。(4)钢骨架安装焊接本工程安装采用焊接，钢角码加强固定。型钢需接长时，先焊接头并矫直。采用型钢接头时，为使接头型钢与钢板预埋件紧贴，应按设计要求铲去楞角。对接焊缝应在焊缝的两端焊上引弧板，其材质和波口型式与焊件一样，焊后气割切除并磨平。(5)校准检验钢骨架安装后首先检查现场连接部位的质量。钢骨架安装质量主要检查钢骨架竖向面的不垂直度；受压对钢骨架竖向面的侧面下垂；保证钢骨架符合设计受力状态及整体稳定要求。(6)夹胶玻璃加工制作安装按设计要求结合实测尺寸确定玻璃尺寸，以及玻璃的开工位置和孔径尺寸，由厂家加工制作。安装不锈钢玻璃爪，玻璃临时固定后进展调整，调整标准横平、竖直、面平。偏差不得超过规定偏差。(7)调整检验点式玻璃进展整体调整检验，调整标准横平、竖直、面平。偏差不得超过规定偏差。(8)上下打胶充分清洁玻璃间缝隙，不应有水、油渍、涂料、铁锈、水泥砂浆、灰尘等。充分清洁粘结面，加以枯燥。为
