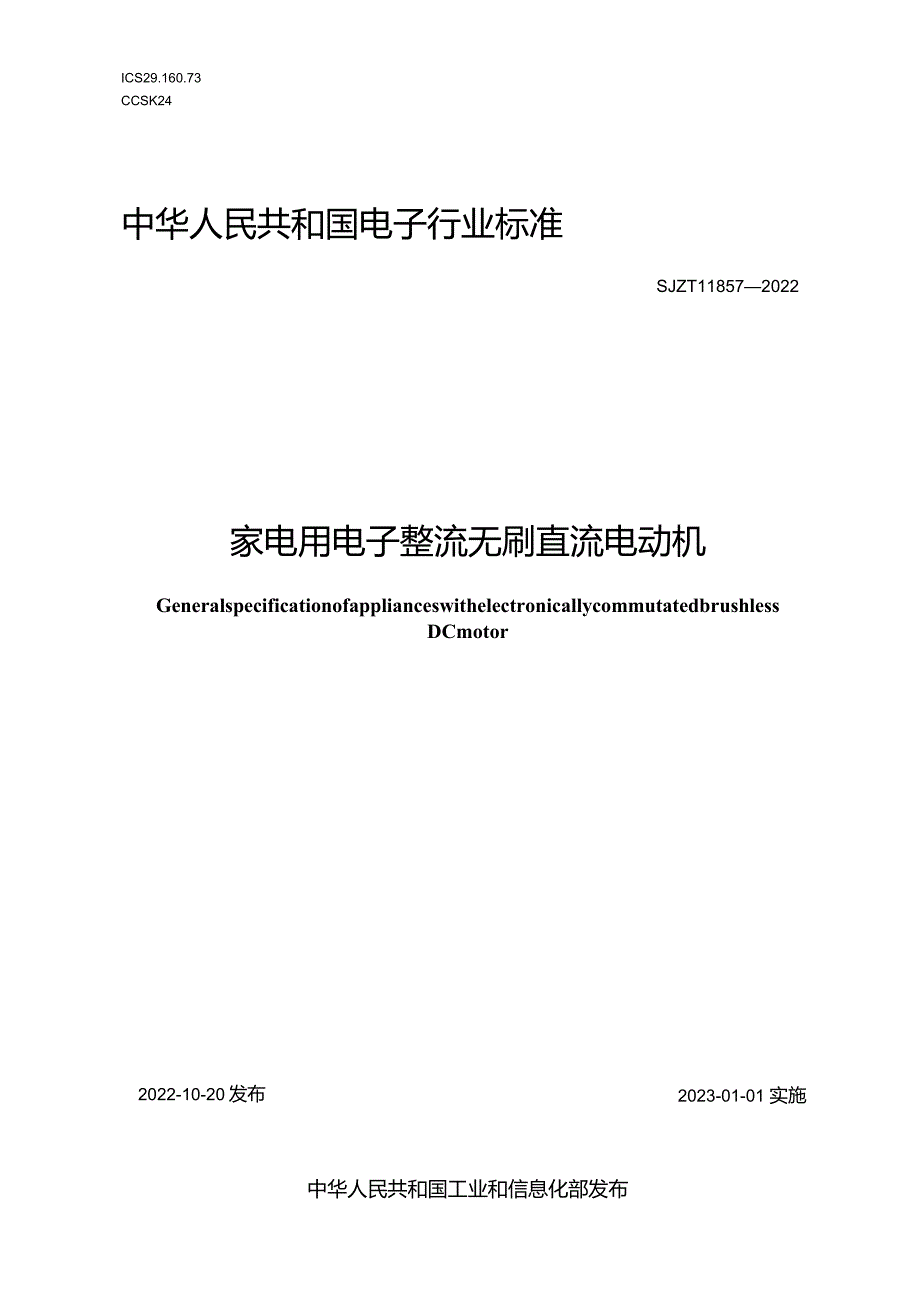

家电用电子整流无刷直流电动机_SJT11857-2022.docx_第1页
第1页 / 共17页
家电用电子整流无刷直流电动机_SJT11857-2022.docx_第2页
第2页 / 共17页

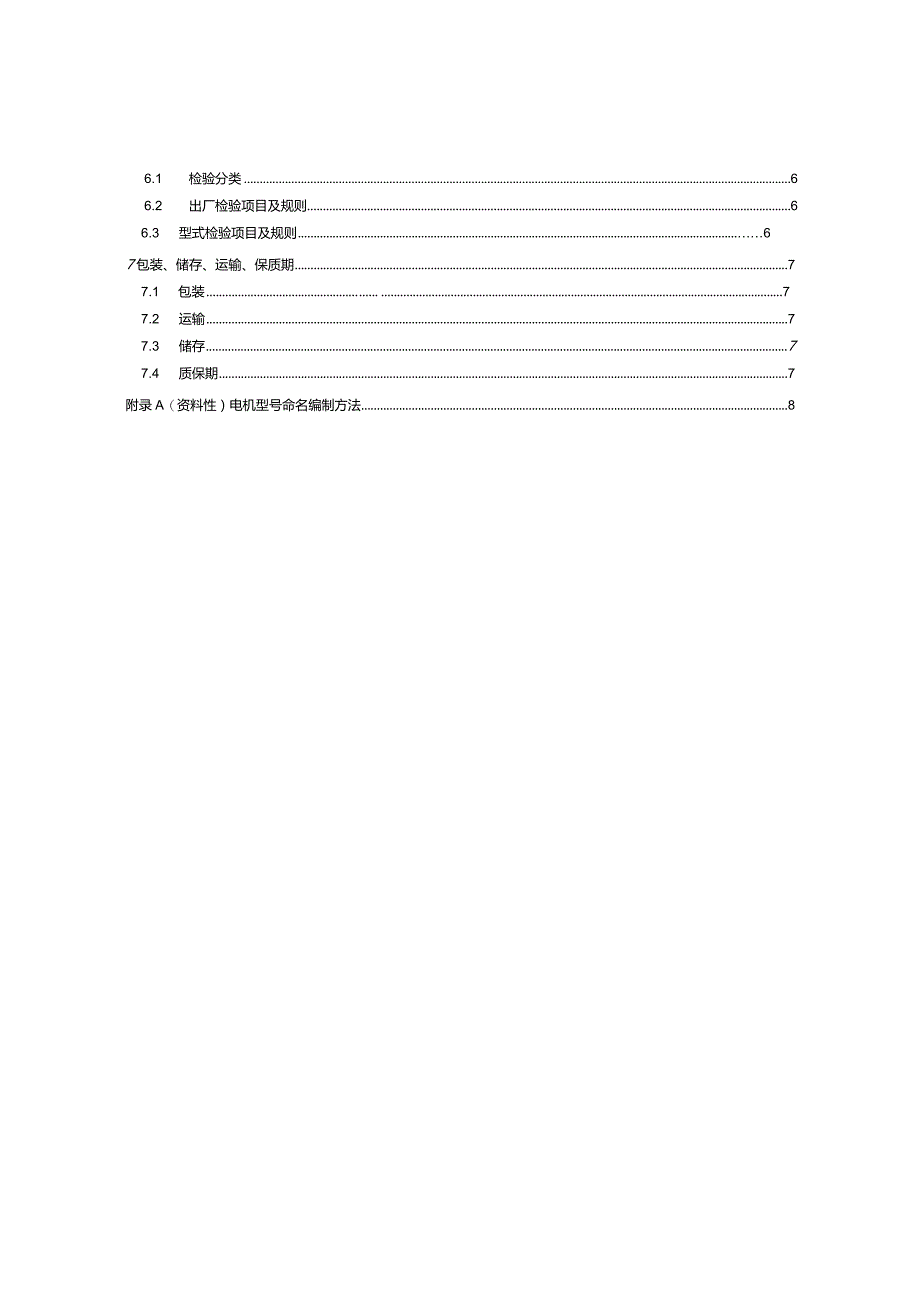

家电用电子整流无刷直流电动机_SJT11857-2022.docx_第3页
第3页 / 共17页
家电用电子整流无刷直流电动机_SJT11857-2022.docx_第4页
第4页 / 共17页
家电用电子整流无刷直流电动机_SJT11857-2022.docx_第5页
第5页 / 共17页
家电用电子整流无刷直流电动机_SJT11857-2022.docx_第6页
第6页 / 共17页
家电用电子整流无刷直流电动机_SJT11857-2022.docx_第7页
第7页 / 共17页
家电用电子整流无刷直流电动机_SJT11857-2022.docx_第8页
第8页 / 共17页
家电用电子整流无刷直流电动机_SJT11857-2022.docx_第9页
第9页 / 共17页
家电用电子整流无刷直流电动机_SJT11857-2022.docx_第10页
第10页 / 共17页
亲,该文档总共17页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《家电用电子整流无刷直流电动机_SJT11857-2022.docx》由会员分享,可在线阅读,更多相关《家电用电子整流无刷直流电动机_SJT11857-2022.docx(17页珍藏版)》请在第壹文秘上搜索。

1、ICS29.160.73CCSK24中华人民共和国电子行业标准SJZT118572022家电用电子整流无刷直流电动机GeneralspecificationofapplianceswithelectronicallycommutatedbrushlessDCmotor2023-01-01 实施2022-10-20发布中华人民共和国工业和信息化部发布III前言1范围12规范性引用文件1术语和定义技术要求4. 14.24.34.44.54.64.74.84.94.104.114.124.134.144.15试验方35.15.25.35.45.55.65.75.85.95.10环境条件、工作制及防护

2、 外观及机械装配.J 性能要求. 接地 温开 非正常求! 介电 泄 交;2222222233333335外观 性能要 接地. 温升.非正常试验. 介电性能试验. 泄漏电流交变湿热噪声555555555555.11 自身振动65.12 效率65.13 低温65.14 电磁兼容性65.15 防爆性能66检验规则166.1 检验分类66.2 出厂检验项目及规则66.3 型式检验项目及规则67包装、储存、运输、保质期77.1 包装77.2 运输77.3 储存77.4 质保期7附录A(资料性)电机型号命名编制方法8-Z,a-刖三本文件按照GB1.1-2020标准化工作导则第1部分:标准化文件的结构和起草

3、规则的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的贡任。本文件由全国信息产业用微特电机及组件标准化技术委员会提出并归口。本文件起草单位:杭州微光电子股份有限公司、中国电子科技集团公司第二十一研究所、浙江泰达1范围家电用电子整流无刷直流电动机本文件规定了家电用电子整流无刷直流电动机的术语、定义、要求、试验方法、检验规则、标志、包装、运输和储存.图不标志境第1容要求发射I和类似)声测定方法iylMlIf17626.2200617626.3200617626.4199817626.51999法抽样计划,而构成本文件必彳验A:1IPR(AQL包慧旋转修2001电机外壳

4、防护分级2003计如0101()018:按我收机噪声测定方法及限值第1部夕:J安全要求电器的安全理k安全要可参考使用。本文件适用于制冷暖通类的的家电用的无刷直流电动2规范性引用文下列文件仅该日期对A文件。GB/T19GB7B5GBGBGBGB313GB/T134GB47GB49GBZr517本大于250V,额定功率不大于250W、功率电动机通用技术条件GB10069.1Y2006旋GB1235020GB126652017GB/TGB/TGB/TGB/TGB/T处日期的引用文件,改单)适用于本:度试验磁场辐射抗扰度试电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验电磁兼容试验和测量技术浪涌(冲击

5、)抗扰度试验21418-2008永磁无刷电动机系统通用技术条件JBZT10490-2004小功率电动机机械振动一振动测量方法、评定和限值3术语和定义下列术语和定义适用于本文件。3.1电子整流无刷直流电动机electronicallycommutatedbrushlessDCmotor工作电压为交流输入,在电机内部转换为直流电源,电流驱动模式为方波或正弦波驱动的永磁电动机。4技术要求4.1 环境条件、工作制及防护等级电机的环境条件、工作制及防护等级如下:a)电机运行的环境条件符合GB/T5171.12014中4.1的规定;b)电机工作制按GB7552008的规定;c)电机防护等级应符合GB/T4

6、942.1-2006的规定。4.2 外观及机械装配电机的外观及机械装配:a)电机铭牌及标志应清晰耐用;b)可见表面不应有锈蚀、裂痕、碰伤、镀层剥落和附着污物;c)电机的备用安装孔螺纹不得有堵塞、滑牙;d)电机轴伸长度的一半处径向IS跳动公差满足GB214182008中6.1的规定;e)电机紧固件牢固固定,装配完整正确,附件配置完整。4.3 性能要求4.3.1电机电子电路输出电压应为方波或正弦波,其波形与典型波形的重叠面积不低于80%.4.3.2电机的空载或带额定负载的电流、功率、转速符合相应的技术文件要求。4.3.3电机反电动势常数、定子电感、静阻转矩等额定数据应符合产品相应技术文件的规定。4

7、.3.4电机控制功能符合相应的技术文件规定。4.4 接地电机应具有良好的接地装置。接地装置应可靠独立,有接地标志。测吊接地电阻值不应超过0.11,4.5 温升电机应能在其额定和可能的负数下运行,有多种运转状态的电机应能在最低、中间和最高转速下施加额定负载运转,在此过程中电机的各部位温度都不应达到过高的温度。a)在规定试验条件卜.测量额定负载工作时绕组的温升应满足电机绝缘等级相应的规定值;b)测量电机轴承温度不得超过95。4.6 非正常试验应对电机电路或电路的某一部分进行故障情况评估来确定电子电路是否合格,电机应能经受GB4706.12005中19.11的试验。4.7 介电性能试验4.8 7.1

8、绕组的绝缘电阻电机绕组的绝缘电阻,在常态下不低于50Md热态下不低于5MC。测试电压500V。电机应能满足GB/T5171.1-2014的要求。1.1 7.3匝间耐压电机本体绕组应进行匝间绝缘试验,以考核绕组附间绝缘承受过电压的能力。试验可采用匝间冲击耐电压试验或短时升高电压试验。4.8 泄漏电流电机必须具有良好的绝缘性能,电机进行温升试验后,在1.06倍额定电压及实际负载下运行,测量其泄漏电流不应大于0.25mA.4.9 交变湿热电机交变湿热试验后应满足GBZr12665-2017的要求。试验高温为55P,试验周期为6d。4.10 噪声电机噪声数值应符合GB/T5171.12014的规定,无

9、特别规定应符合S级数值。4.11 自身振动电机运转时振动不得过大,振动值不大于1.8mm/so4.12 效率电机效率不得低于表1的规定值。表1功率W1.62.546101625406090120180250效率%202528323640465260687580824.13低温试验箱低温设置为-25,在试验箱内通电检杳,电机转速达到铭牌标注转速的80%的时间不超过5min,取出静置2h测量电机介电强度符合要求.4.14 电磁兼容性4.14.1 当有要求时,电机应能承受以下其中任何种试验。414.2电机可能会引起连续骚扰,应进行电磁兼容性测试,测试方法及限值按GB4343.12018中4.1的要求

10、。1.14. 3电机应能承受静电放电、电快速瞬变脉冲群以及浪涌抗扰度试验不出现故障,其中涉及交流电源端口的试验仅在适用时才进行。4. 14.3.1静电放电静电放电试验根据标准GB/T17626.2-2006和本文件表2中给出的试验和试验条件进行。环境现象试验规定试验配置静电放电8kV空气放电,4kV接触放电.按GB/T17626.22006注:4kV的接触放电应施加于易触及的导电部件,但诸如插座孔里的金属/收片除外.接触放电是优先的试验方法,对外壳的每个易触及的金属部件施加20次放电(10次正极性,10次负极性)。对于非导电外壳,应按GB17626.2-2006规定对垂直或水平相合板进行放电。

11、空气放电适用于不能使用接触放电的场合中。4.14. 3.2电快速瞬变脉冲群表3、表4中的要求进行,并且试表3成验规定环境应使用网络4- 1998规定的总长度可电检入和输出端(端口),这个测试仅适用于与(依据)应使用耦合网络来测试交流电源端口。4.14.4浪涌浪涌抗扰度试验根据试验配置试验规定环境现象1.2 / 50(8/20) s TrH d 2kV IkVkV(峰值)ns TrZTd道复频率电快速瞬变脉冲群试验根据标验是在正、负两个极性上注:对于福低M超过3浪涌6. 4 -1998按 GB/T 17626. 51999依次施加5次正脉冲和5次负脉冲:相线之间:IkV;相线与零线之间:IkV;

12、一相线与保护地线间:2kV;中线与保护地线间:2kV,.4.15防爆性能当有要求时,防爆电机的防爆特性符合GB3836.12010以及GB3836.82010的规定。5试验方法4.1. 试验要求电机试验时的测量仪器应满足GB/T5171.1-2014的要求。如果电机设计成有多种电压、领率或转速,应在其最不利的情况进行试验。4.2. 外观及机械装配电机铭牌及标志枪查:首先采用浸有水的湿棉布擦抹标志15s,随后再用浸有汽油的棉布擦抹15So试验后,仍保持清晰、易辨,不能轻易除去,铭牌不应易于移动和有可能造成脱落的卷边现象。a)目测检查可见表面不应有锈蚀、裂痕、碰伤、镀层剥落和附着污物;b)目测,并

13、使用螺纹规检查备用安装孔螺纹应满足要求;c)目测,需要时使用套筒等工具检查;d)电机轴径向圆跳动公差使用千分表测量。4.3. 性能要求5. 3.1采用示波器采集基额定工况下的电路电流输出信号与其典型波形比较。5. 3,2电机安装在非磁性支架上直接测量并计算。5. 3.3采用直接测量法或按产品相应技术文件的规定测量。5.3.4按相应的技术文件的规定试验并评价。5.4 接地按GB123502009规定的方法进行。5.5 温升按GB123502009规定的方法进行。5.6 非正常试验按GB12350-2009规定的方法进行。5.7 介电性能试验按GB123502009规定的方法进行.5.8 泄漏电流按GB123502009规定的方法进行。5.9 交变湿热按GBZT12665-2017规定的方法进行.按GB10069.12006规定的方法进行.5.11 自身振动按JB/T10490-2004规定的方法进行。5.12 效率按GB/T5171.12014规定的方法进行。5.13 低温按GB/T 2423.12001规定的方法进行。5.14电磁兼容性0规定的方法进行。B 383为出厂不规则按表殊迪式检验:二七;有下列情况之7 新产品或老产品案进行.可接 格。按 GB 12350 -20095.15防爆性能按 GB 3
