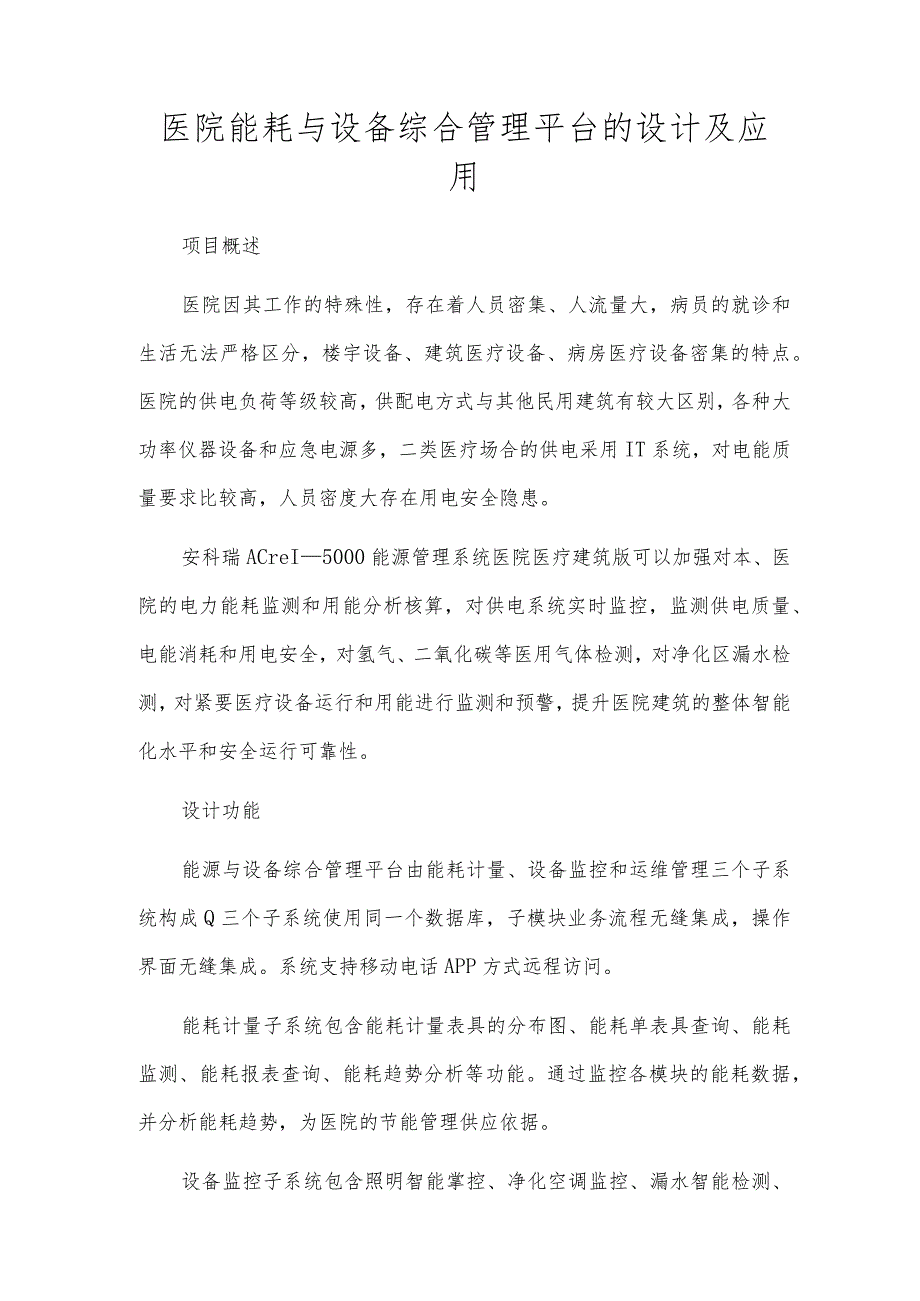

1、医院能耗与设备综合管理平台的设计及应用项目概述医院因其工作的特殊性，存在着人员密集、人流量大，病员的就诊和生活无法严格区分，楼宇设备、建筑医疗设备、病房医疗设备密集的特点。医院的供电负荷等级较高，供配电方式与其他民用建筑有较大区别，各种大功率仪器设备和应急电源多，二类医疗场合的供电采用IT系统，对电能质量要求比较高，人员密度大存在用电安全隐患。安科瑞ACreI5000能源管理系统医院医疗建筑版可以加强对本、医院的电力能耗监测和用能分析核算，对供电系统实时监控，监测供电质量、电能消耗和用电安全，对氢气、二氧化碳等医用气体检测，对净化区漏水检测，对紧要医疗设备运行和用能进行监测和预警，提升医院建筑

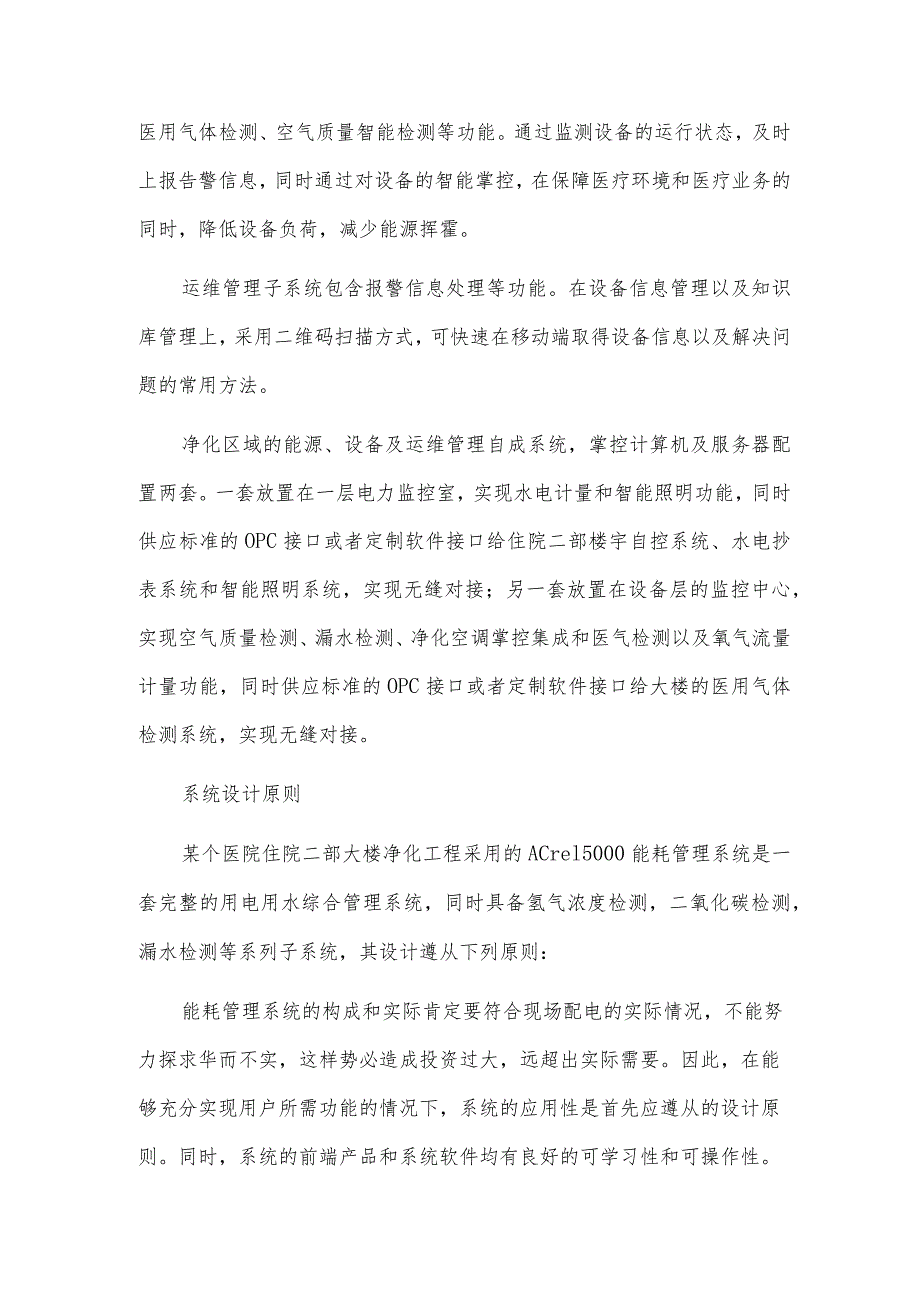

2、的整体智能化水平和安全运行可靠性。设计功能能源与设备综合管理平台由能耗计量、设备监控和运维管理三个子系统构成Q三个子系统使用同一个数据库，子模块业务流程无缝集成，操作界面无缝集成。系统支持移动电话APP方式远程访问。能耗计量子系统包含能耗计量表具的分布图、能耗单表具查询、能耗监测、能耗报表查询、能耗趋势分析等功能。通过监控各模块的能耗数据，并分析能耗趋势，为医院的节能管理供应依据。设备监控子系统包含照明智能掌控、净化空调监控、漏水智能检测、医用气体检测、空气质量智能检测等功能。通过监测设备的运行状态，及时上报告警信息，同时通过对设备的智能掌控，在保障医疗环境和医疗业务的同时，降低设备负荷，减少
3、能源挥霍。运维管理子系统包含报警信息处理等功能。在设备信息管理以及知识库管理上，采用二维码扫描方式，可快速在移动端取得设备信息以及解决问题的常用方法。净化区域的能源、设备及运维管理自成系统，掌控计算机及服务器配置两套。一套放置在一层电力监控室，实现水电计量和智能照明功能，同时供应标准的OPC接口或者定制软件接口给住院二部楼宇自控系统、水电抄表系统和智能照明系统，实现无缝对接；另一套放置在设备层的监控中心，实现空气质量检测、漏水检测、净化空调掌控集成和医气检测以及氧气流量计量功能，同时供应标准的OPC接口或者定制软件接口给大楼的医用气体检测系统，实现无缝对接。系统设计原则某个医院住院二部大楼净化
4、工程采用的ACrel5000能耗管理系统是一套完整的用电用水综合管理系统，同时具备氢气浓度检测，二氧化碳检测，漏水检测等系列子系统，其设计遵从下列原则：能耗管理系统的构成和实际肯定要符合现场配电的实际情况，不能努力探求华而不实，这样势必造成投资过大，远超出实际需要。因此，在能够充分实现用户所需功能的情况下，系统的应用性是首先应遵从的设计原则。同时，系统的前端产品和系统软件均有良好的可学习性和可操作性。系统的建设目的是使该系统成为用户节能节电管理的辅佑襄助工具，用户管理人员可结合该系统订立合理的节能节电管理措施并实施，实现意义上的节电。能耗系统还实现了对子系统气体，漏水等能够准确而且认真的检测，

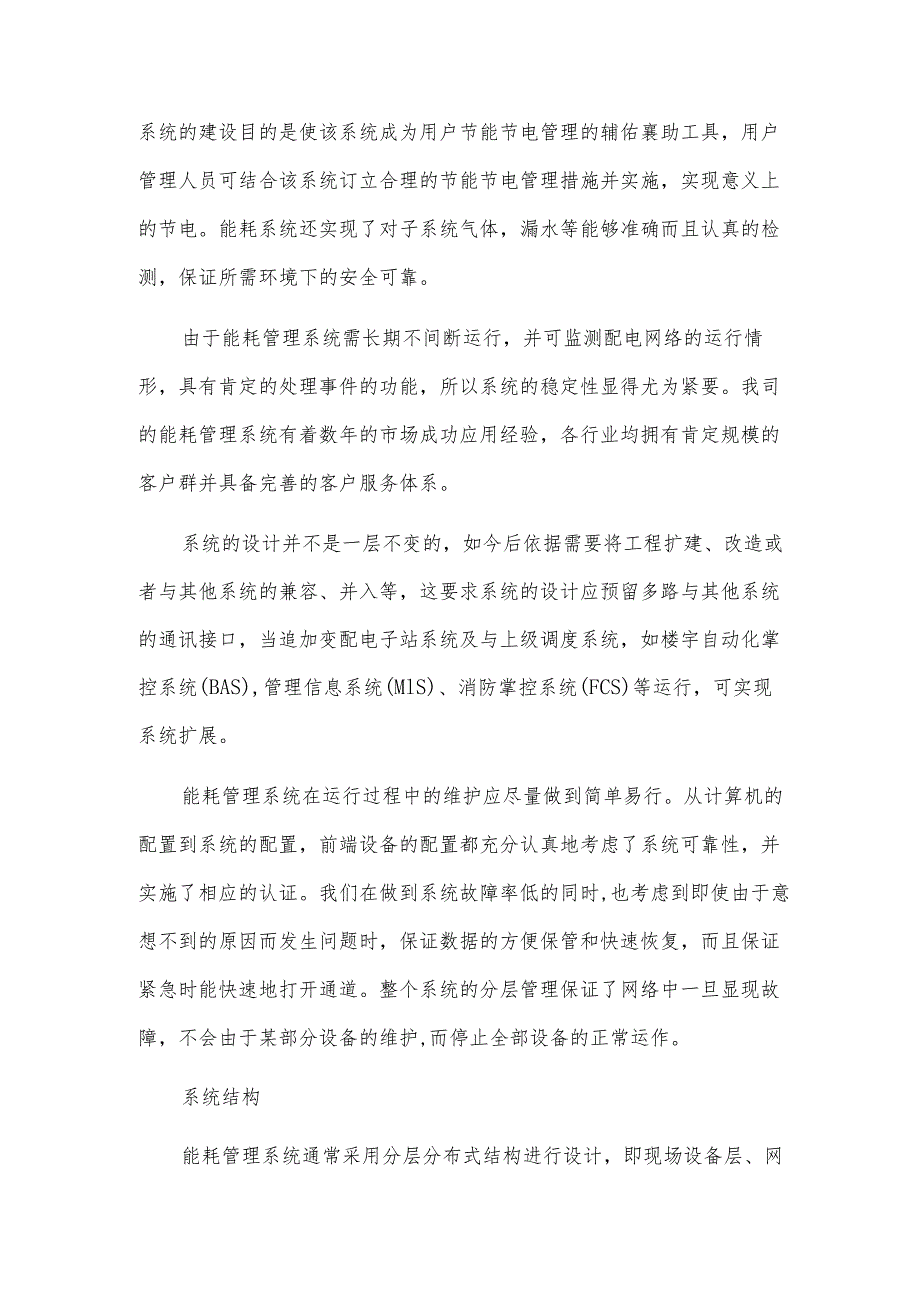

5、保证所需环境下的安全可靠。由于能耗管理系统需长期不间断运行，并可监测配电网络的运行情形，具有肯定的处理事件的功能，所以系统的稳定性显得尤为紧要。我司的能耗管理系统有着数年的市场成功应用经验，各行业均拥有肯定规模的客户群并具备完善的客户服务体系。系统的设计并不是一层不变的，如今后依据需要将工程扩建、改造或者与其他系统的兼容、并入等，这要求系统的设计应预留多路与其他系统的通讯接口，当追加变配电子站系统及与上级调度系统，如楼宇自动化掌控系统(BAS),管理信息系统(MlS)、消防掌控系统(FCS)等运行，可实现系统扩展。能耗管理系统在运行过程中的维护应尽量做到简单易行。从计算机的配置到系统的配置，前
6、端设备的配置都充分认真地考虑了系统可靠性，并实施了相应的认证。我们在做到系统故障率低的同时,也考虑到即使由于意想不到的原因而发生问题时，保证数据的方便保管和快速恢复，而且保证紧急时能快速地打开通道。整个系统的分层管理保证了网络中一旦显现故障，不会由于某部分设备的维护,而停止全部设备的正常运作。系统结构能耗管理系统通常采用分层分布式结构进行设计，即现场设备层、网络通讯层和站控管理层。能源综合管理系统结构拓扑图系统功能Acrel-5000能源管理计算机通过现场设备和通信系统供应的传输通道，完成对各回路和设备参数的数据手记，信息经分析、处理，以报表等多种形式供值班医护员参考，使值班医护员能够便捷的掌
7、握供电系统的运行情形，包含相关设备的运行情形Acrel-5000能耗管理系统采用B/S架构设计，在任意一台连接广域网的计算机上通过浏览器即可实时访问该能耗管理系统。软件功能Acrel-5000能耗管理系统可以显示建筑基本信息,建筑当月分项用电饼图和各种能源的消耗量。同时供应能耗数据同比环比分析,参数查询，图表导出，使用B/S构架设计实现远程访问。针对医院我们还供应如下子系统，方便对整个医院的能源使用进行检测掌控。其中包含：氢气浓度检测子系统，二氧化碳浓度检测子系统，空调检测子系统，漏水检测子系统，医用气体检测子系统，运维管理子系统。结语该所医院采用我司Acrel-5000能耗管理系统之后，当年对比去年能源使用率提高26%o本套系统通过能流图和多维度统计分析,帮忙用户弄清能源消耗明细，使能源消耗可视化，除去用能盲区。本套系统为某医院节能降耗和能源绩效考核供应数据支持。本套系统通过系统监控和APP推送、短信告警方式及时预警，提高了某医院的用能安全。
