《医院超纯水抛光树脂的处理步骤与复活处理.docx》由会员分享，可在线阅读，更多相关《医院超纯水抛光树脂的处理步骤与复活处理.docx（4页珍藏版）》请在第壹文秘上搜索。

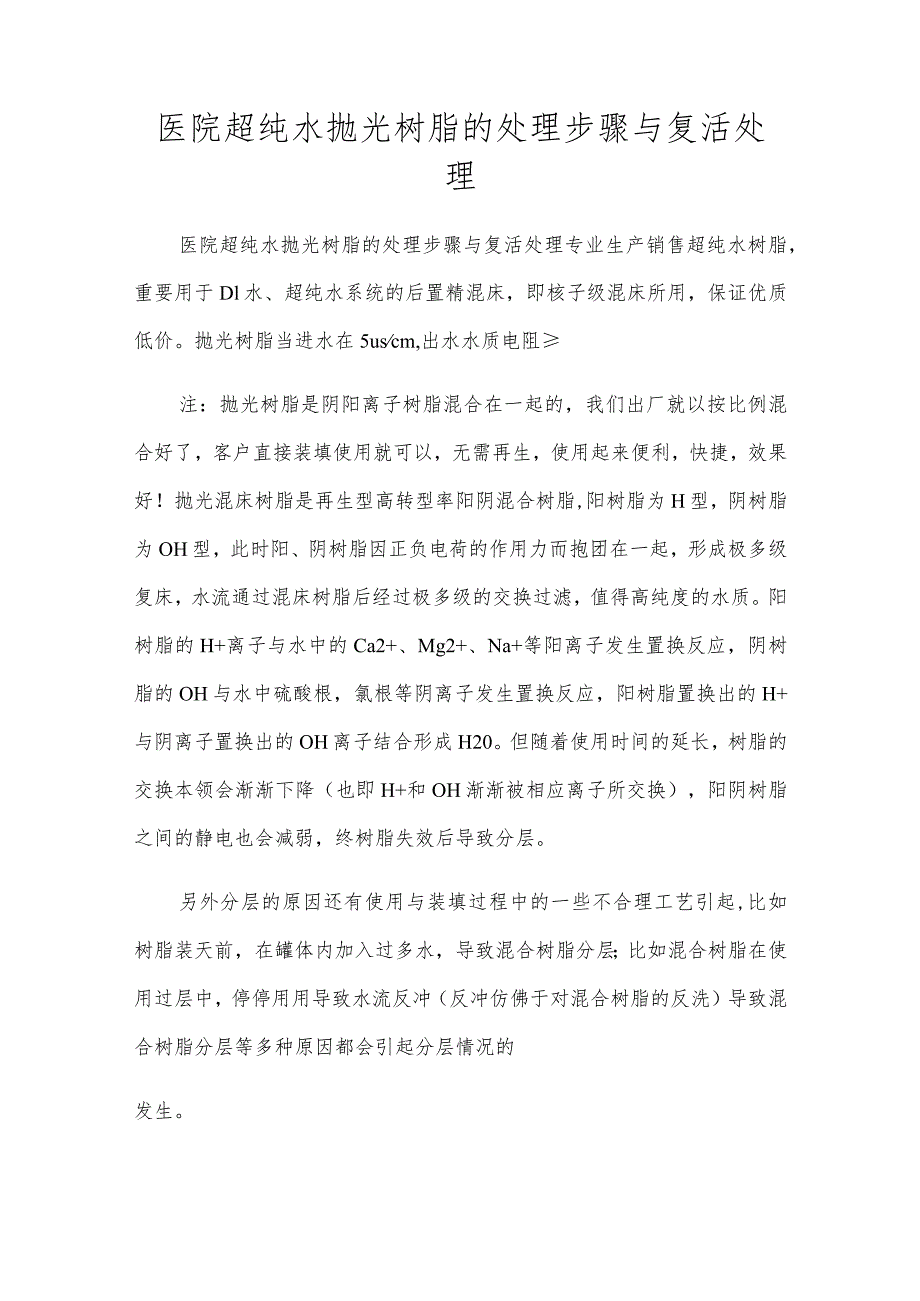

1、医院超纯水抛光树脂的处理步骤与复活处理医院超纯水抛光树脂的处理步骤与复活处理专业生产销售超纯水树脂，重要用于Dl水、超纯水系统的后置精混床，即核子级混床所用，保证优质低价。抛光树脂当进水在5uscm,出水水质电阻注：抛光树脂是阴阳离子树脂混合在一起的，我们出厂就以按比例混合好了，客户直接装填使用就可以，无需再生，使用起来便利，快捷，效果好！抛光混床树脂是再生型高转型率阳阴混合树脂,阳树脂为H型，阴树脂为OH型，此时阳、阴树脂因正负电荷的作用力而抱团在一起，形成极多级复床，水流通过混床树脂后经过极多级的交换过滤，值得高纯度的水质。阳树脂的H+离子与水中的Ca2+、Mg2+、Na+等阳离子发生置换

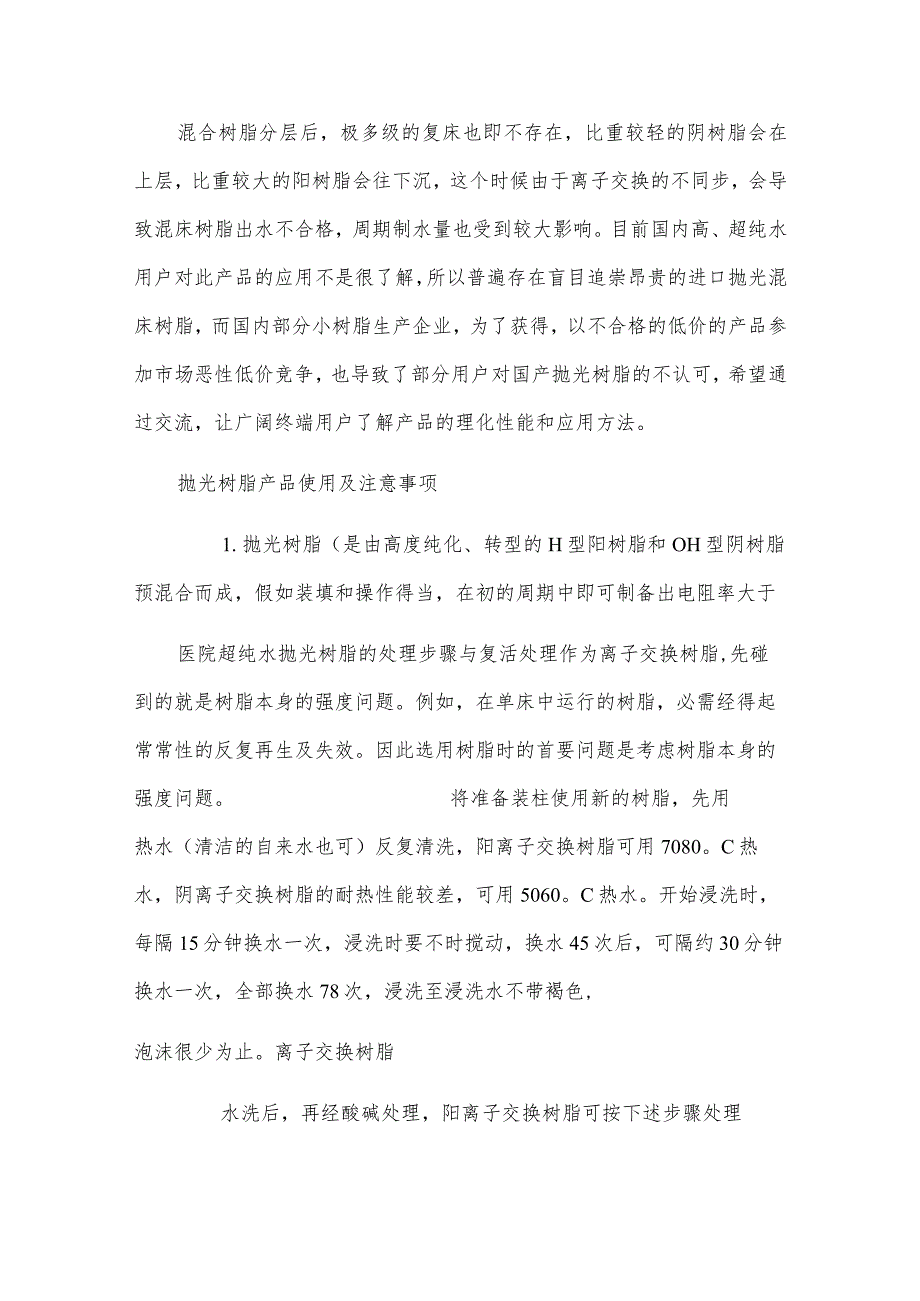

2、反应，阴树脂的OH与水中硫酸根，氯根等阴离子发生置换反应，阳树脂置换出的H+与阴离子置换出的OH离子结合形成H20。但随着使用时间的延长，树脂的交换本领会渐渐下降（也即H+和OH渐渐被相应离子所交换），阳阴树脂之间的静电也会减弱，终树脂失效后导致分层。另外分层的原因还有使用与装填过程中的一些不合理工艺引起,比如树脂装天前，在罐体内加入过多水，导致混合树脂分层；比如混合树脂在使用过层中，停停用用导致水流反冲（反冲仿佛于对混合树脂的反洗）导致混合树脂分层等多种原因都会引起分层情况的发生。混合树脂分层后，极多级的复床也即不存在，比重较轻的阴树脂会在上层，比重较大的阳树脂会往下沉，这个时候由于离子交换
3、的不同步，会导致混床树脂出水不合格，周期制水量也受到较大影响。目前国内高、超纯水用户对此产品的应用不是很了解，所以普遍存在盲目追崇昂贵的进口抛光混床树脂，而国内部分小树脂生产企业，为了获得，以不合格的低价的产品参加市场恶性低价竞争，也导致了部分用户对国产抛光树脂的不认可，希望通过交流，让广阔终端用户了解产品的理化性能和应用方法。抛光树脂产品使用及注意事项1.抛光树脂（是由高度纯化、转型的H型阳树脂和OH型阴树脂预混合而成，假如装填和操作得当，在初的周期中即可制备出电阻率大于医院超纯水抛光树脂的处理步骤与复活处理作为离子交换树脂,先碰到的就是树脂本身的强度问题。例如，在单床中运行的树脂，必需经得

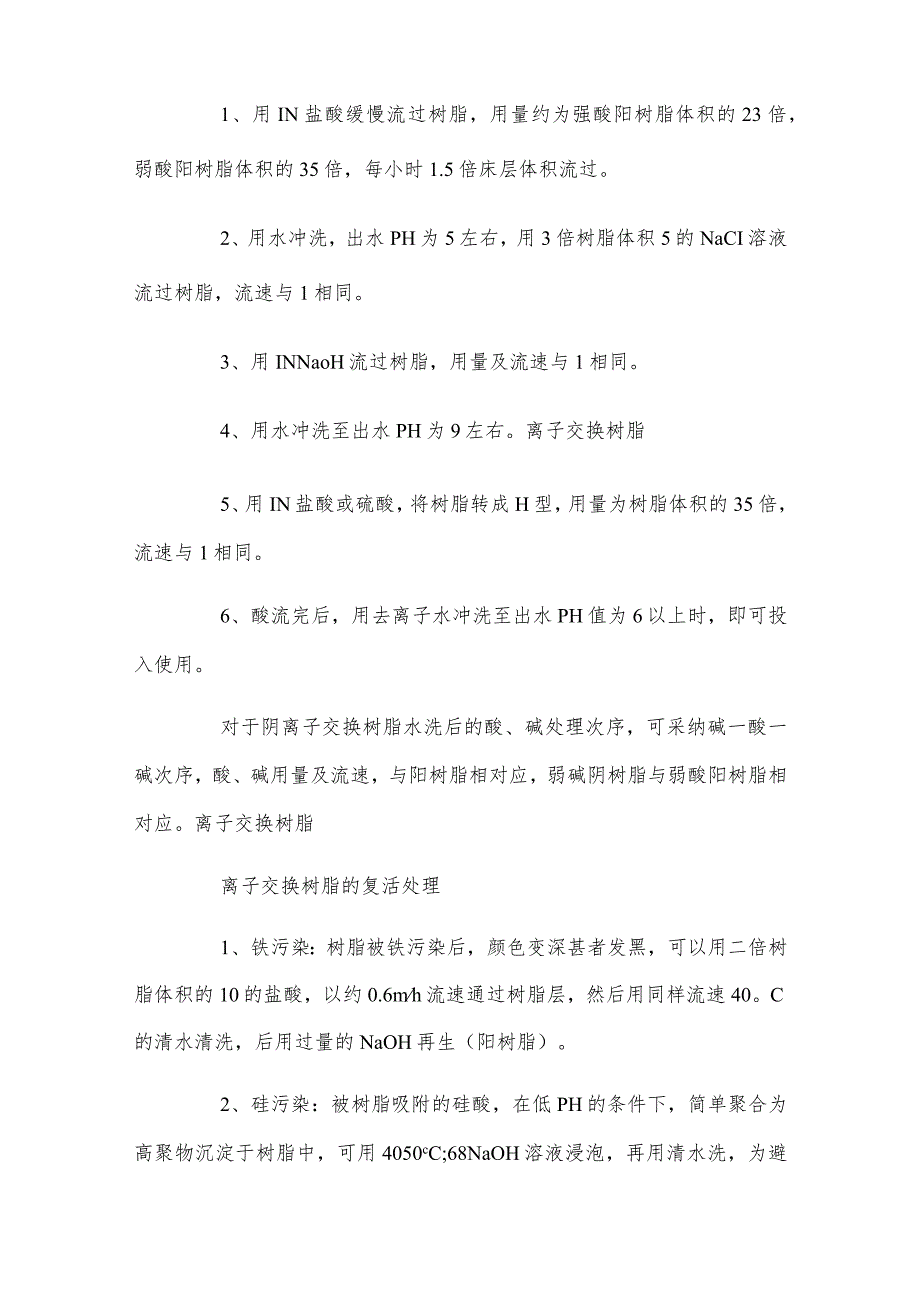

4、起常常性的反复再生及失效。因此选用树脂时的首要问题是考虑树脂本身的强度问题。将准备装柱使用新的树脂，先用热水（清洁的自来水也可）反复清洗，阳离子交换树脂可用7080。C热水，阴离子交换树脂的耐热性能较差，可用5060。C热水。开始浸洗时，每隔15分钟换水一次，浸洗时要不时搅动，换水45次后，可隔约30分钟换水一次，全部换水78次，浸洗至浸洗水不带褐色,泡沫很少为止。离子交换树脂水洗后，再经酸碱处理，阳离子交换树脂可按下述步骤处理1、用IN盐酸缓慢流过树脂，用量约为强酸阳树脂体积的23倍，弱酸阳树脂体积的35倍，每小时1.5倍床层体积流过。2、用水冲洗，出水PH为5左右，用3倍树脂体积5的NaC
5、I溶液流过树脂，流速与1相同。3、用INNaoH流过树脂，用量及流速与1相同。4、用水冲洗至出水PH为9左右。离子交换树脂5、用IN盐酸或硫酸，将树脂转成H型，用量为树脂体积的35倍，流速与1相同。6、酸流完后，用去离子水冲洗至出水PH值为6以上时，即可投入使用。对于阴离子交换树脂水洗后的酸、碱处理次序，可采纳碱一酸一碱次序，酸、碱用量及流速，与阳树脂相对应，弱碱阴树脂与弱酸阳树脂相对应。离子交换树脂离子交换树脂的复活处理1、铁污染：树脂被铁污染后，颜色变深甚者发黑，可以用二倍树脂体积的10的盐酸，以约0.6mh流速通过树脂层，然后用同样流速40。C的清水清洗，后用过量的NaOH再生（阳树脂）。2、硅污染：被树脂吸附的硅酸，在低PH的条件下，简单聚合为高聚物沉淀于树脂中，可用4050cC;68NaOH溶液浸泡，再用清水洗，为避开硅污染，应适当提高再生剂的浓度和温度。3、有机物污染：阴树脂很简单被水中的有机物污染，使树脂变色发黑，水的电导上升，PH值下降，功效降低，这样可用10倍树脂体积，温度为40。C的8的NaeI和4的NaOH混合液，以0.6mh的流速通过树脂层，或采纳浸泡24h,可获得较好的复苏效果。
