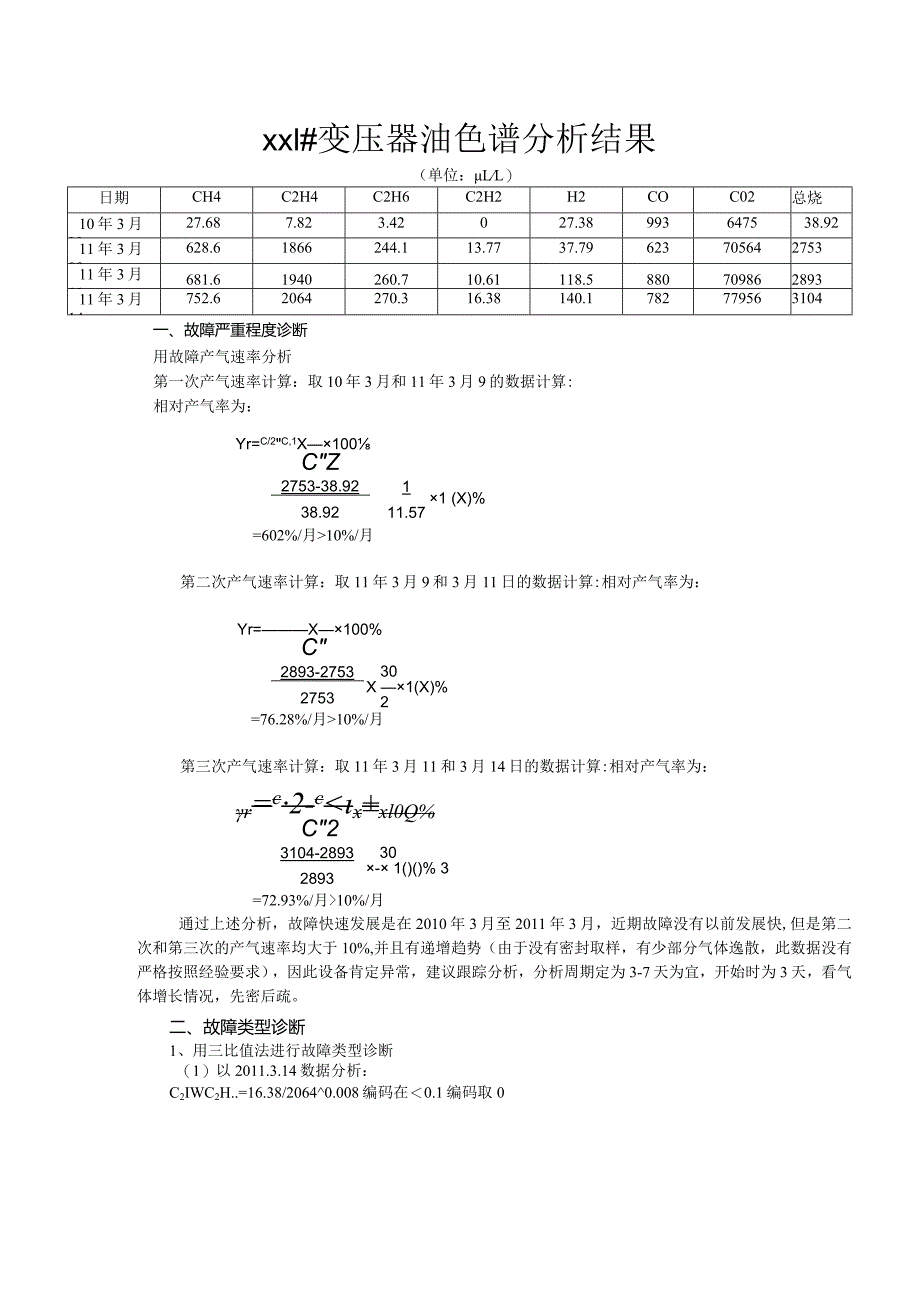

1、xxl#变压器油色谱分析结果（单位：LL）日期CH4C2H4C2H6C2H2H2COC02总烧10年3月2227.687.823.42027.38993647538.9211年3月09628.61866244.113.7737.7962370564275311年3月11681.61940260.710.61118.588070986289311年3月14752.62064270.316.38140.1782779563104一、故障严重程度诊断用故障产气速率分析第一次产气速率计算：取10年3月和11年3月9的数据计算:相对产气率为：Yr=C/2C,1X100CZ2753-38.9238.921
2、11.571 (X)%=602%/月10%/月第二次产气速率计算：取11年3月9和3月11日的数据计算:相对产气率为：Yr=X100%C2893-2753275330X 1(X)% 2=76.28%/月10%/月第三次产气速率计算：取11年3月11和3月14日的数据计算:相对产气率为：r=c2-c10%/月通过上述分析，故障快速发展是在2010年3月至2011年3月，近期故障没有以前发展快,但是第二次和第三次的产气速率均大于10%,并且有递增趋势（由于没有密封取样，有少部分气体逸散，此数据没有严格按照经验要求），因此设备肯定异常，建议跟踪分析，分析周期定为3-7天为宜，开始时为3天，看气体增长

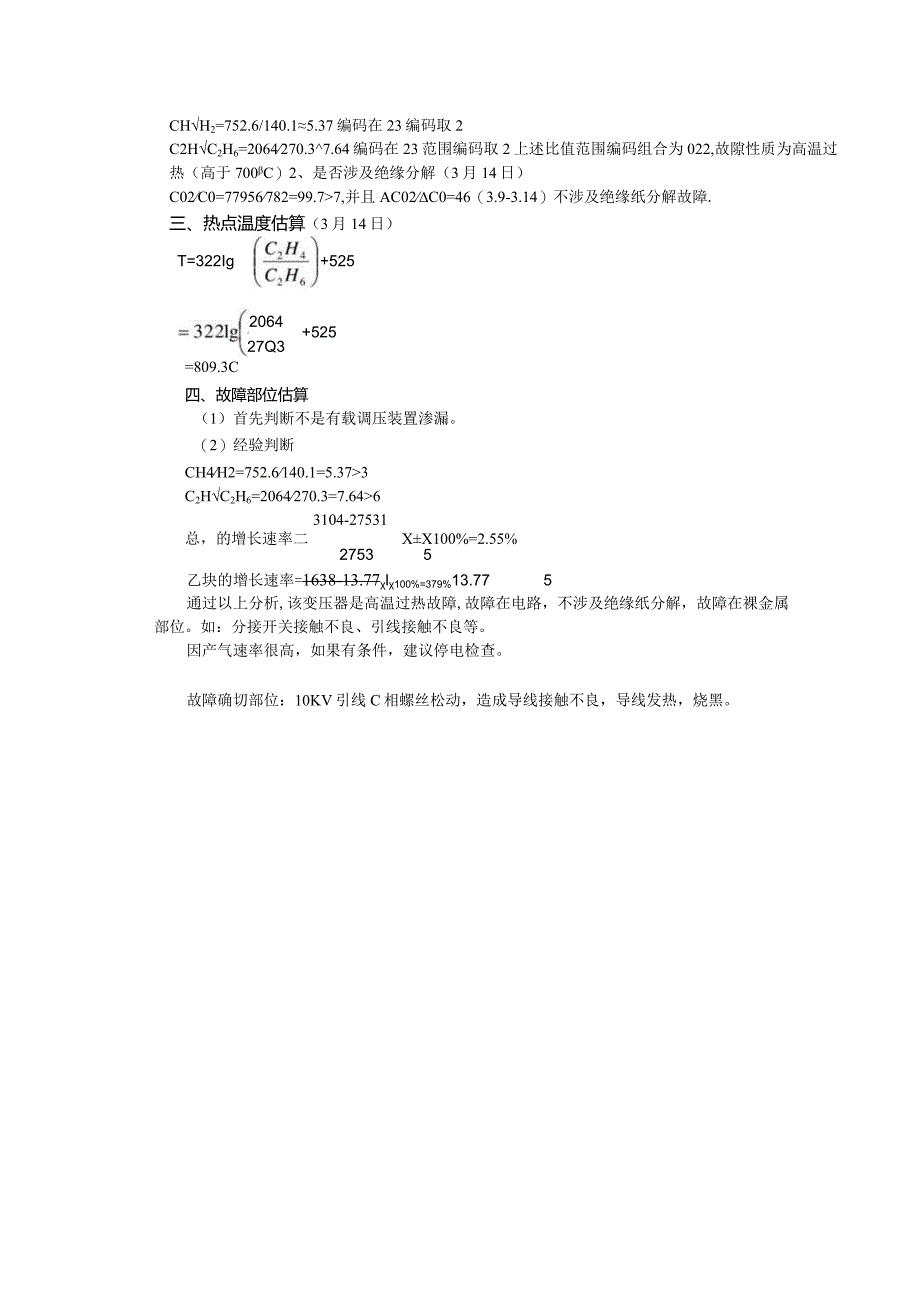

3、情况，先密后疏。二、故障类型诊断1、用三比值法进行故障类型诊断（1）以2011.3.14数据分析：C2IWC2H.=16.38/20640.008编码在0.1编码取0CHH2=752.6/140.15.37编码在23编码取2C2HC2H6=2064270.37.64编码在23范围编码取2上述比值范围编码组合为022,故隙性质为高温过热（高于700C）2、是否涉及绝缘分解（3月14日）C02C0=77956782=99.77,并且AC02C0=46（3.9-3.14）不涉及绝缘纸分解故障.三、热点温度估算（3月14日）27Q3T=322Ig+5252064+525=809.3C四、故障部位估算（1）首先判断不是有载调压装置渗漏。（2）经验判断CH4H2=752.6140.1=5.373C2HC2H6=2064270.3=7.6463104-27531总，的增长速率二XX100%=2.55%27535乙块的增长速率=1638-13.77l100%=379%13.775通过以上分析,该变压器是高温过热故障,故障在电路，不涉及绝缘纸分解，故障在裸金属部位。如：分接开关接触不良、引线接触不良等。因产气速率很高，如果有条件，建议停电检查。故障确切部位：10KV引线C相螺丝松动，造成导线接触不良，导线发热，烧黑。
