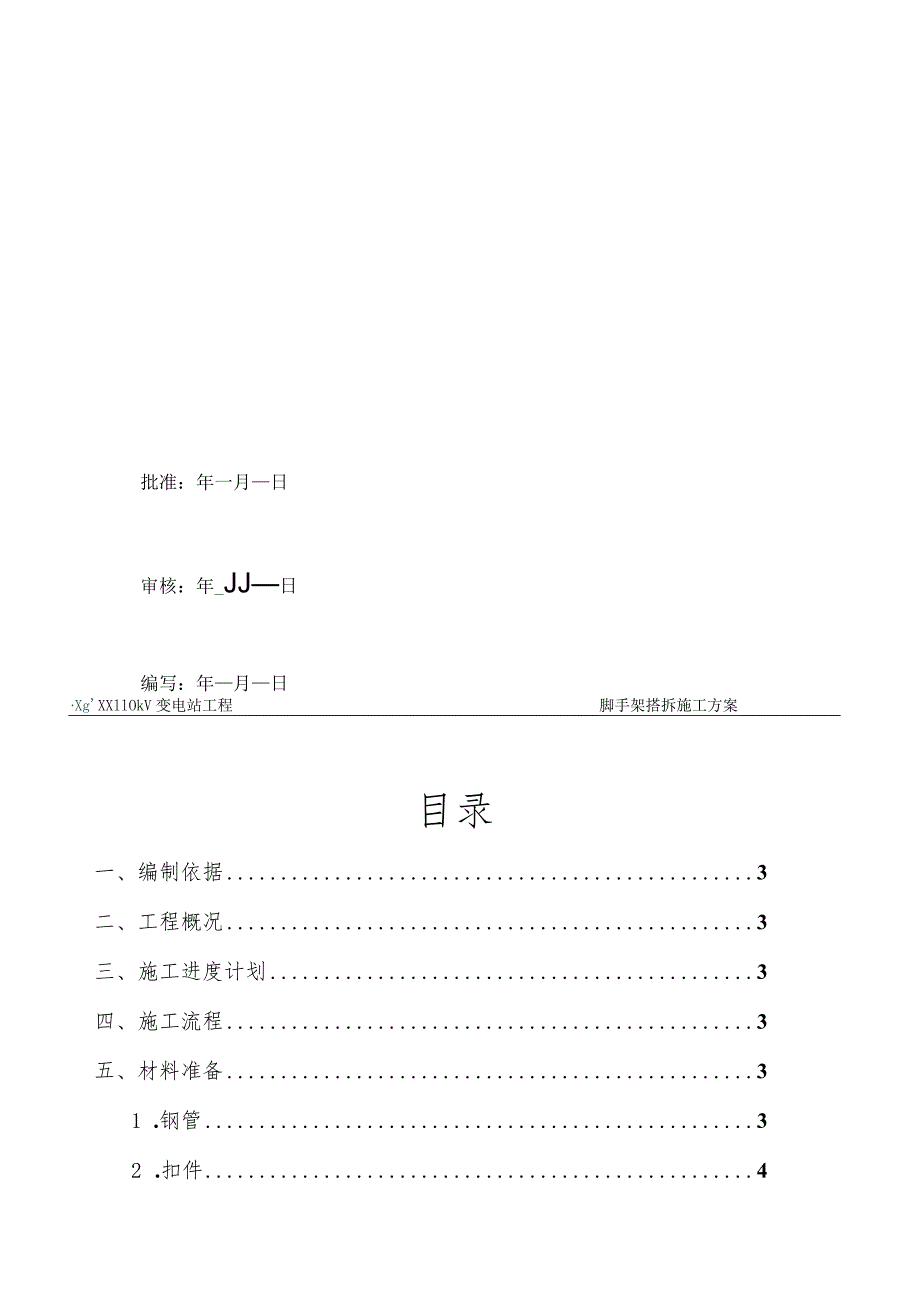

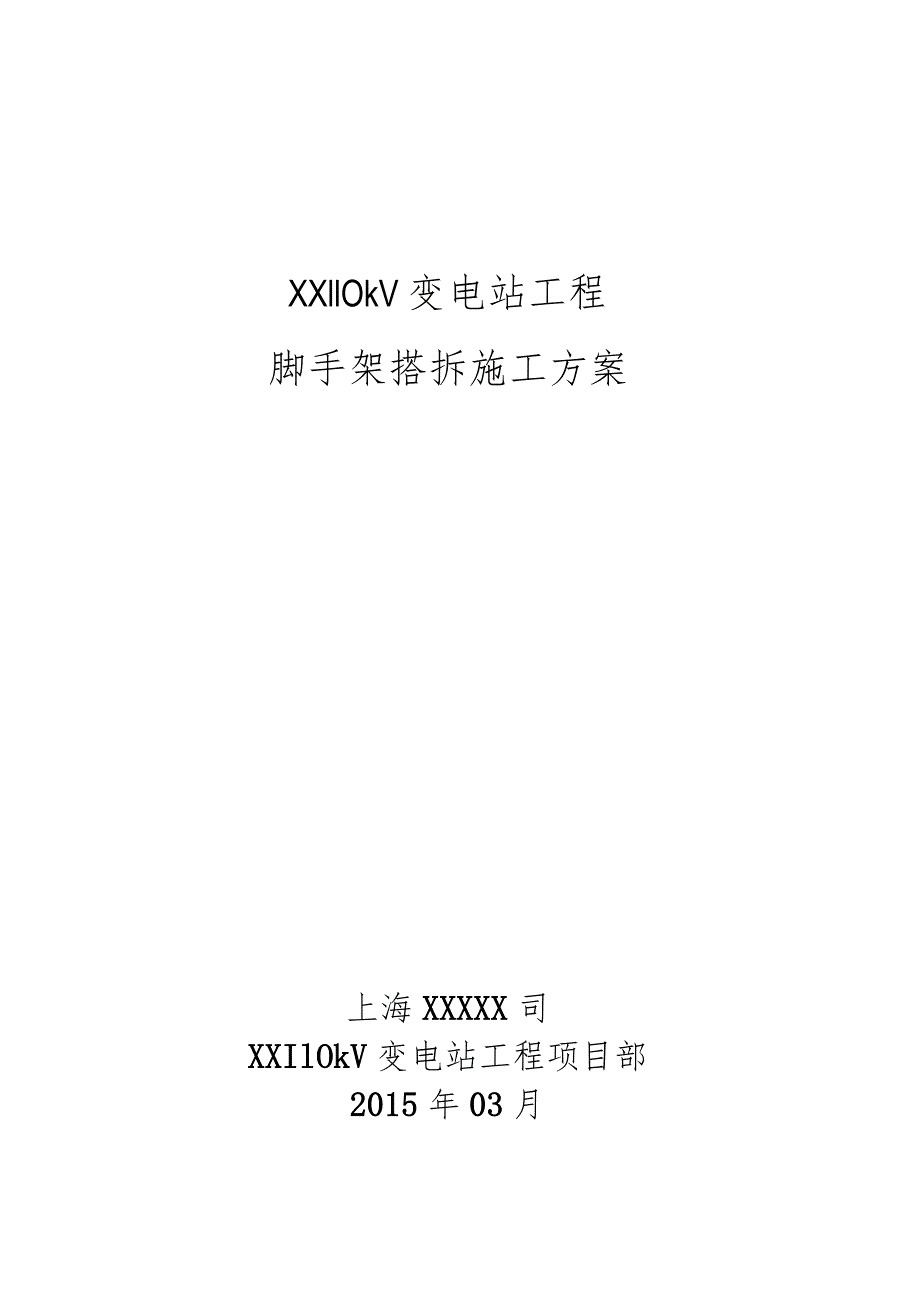

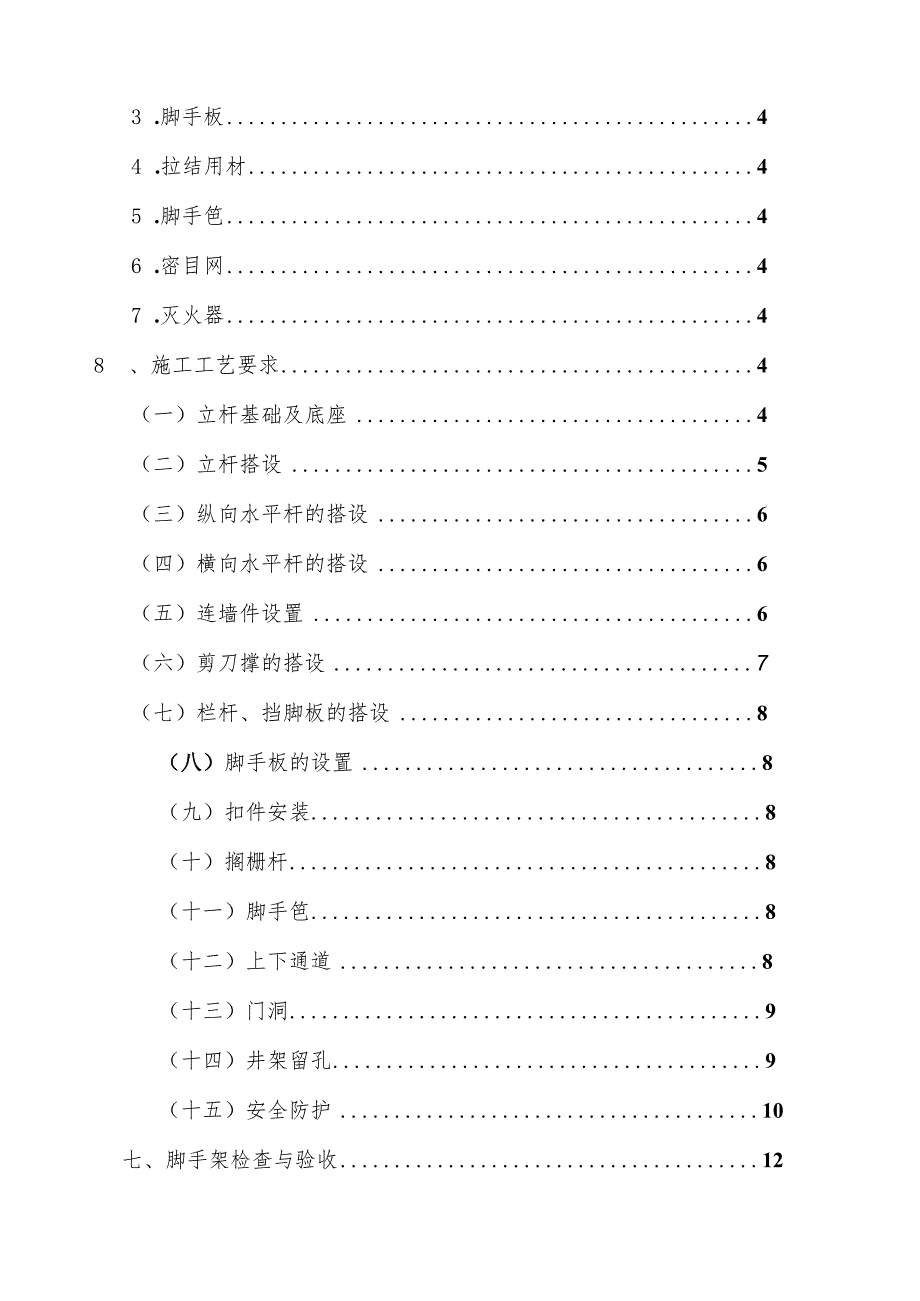

1、XXllOkV变电站工程脚手架搭拆施工方案上海XXXXX司XXIlOkV变电站工程项目部2015年03月批准：年一月日审核：年_JJ日编写：年月日XgXXllOkV变电站工程脚手架搭拆施工方案目录一、编制依据3二、工程概况3三、施工进度计划3四、施工流程3五、材料准备31 .钢管32 .扣件43 .脚手板44 .拉结用材45 .脚手笆46 .密目网47 .灭火器48 、施工工艺要求4（一）立杆基础及底座4（二）立杆搭设5（三）纵向水平杆的搭设6（四）横向水平杆的搭设6（五）连墙件设置6（六）剪刀撑的搭设7（七）栏杆、挡脚板的搭设8（八）脚手板的设置8（九）扣件安装8（十）搁栅杆8（十一）脚手笆
2、8（十二）上下通道8（十三）门洞9（十四）井架留孔9（十五）安全防护10七、脚手架检查与验收12八、脚手架搭设注意事项13九、脚手架拆除注意事项13十、脚手架的使用规定13十一、脚手架的安全要求14十二、计算书14（1）落地式扣件钢管脚手架计算书14（2）附图23一、编制依据1、结构施工图（31-XXX-TO2）2、建筑施工扣件式钢管脚手架安全技术规范（JGJl302011）3、建筑施工高处作业安全技术规程（JGJ80-91）4、国家电网公司输变电工程安全文明施工标准化工作规定国家电网基建2005403号；5、变电工程落地式钢管脚手架搭设安全技术规范Q/GDW274-2009二、工程概况脚手架
3、工程为本工程一个特殊施工工程，所有建筑物自主体结构工程开工后，脚手架随着主体结构先行进行施工，脚手架始终保持高于结构施工操作面一层，主体结构封顶后，脚手架搭设超过女儿墙一步高。在建筑物完成外墙装饰后将脚手架拆除。结构为钢砂二层框架结构，外形尺寸45.9mX21.5m。建筑高度12.8Onl（天沟），脚手架搭设高度15.40m（从室外自然地坪计算）。三、施工进度计划根据施工组织设计，对建筑物采取流水作业施工。各建筑物基础工程完成后，随着主体结构进行脚手架工程。四、施工流程脚手架施工工艺流程：地坪素土（回填土）夯实一100厚碎石基层一100厚C20混凝.上地坪及砖砌排水沟一弹线、立杆定位一立杆设置
4、一扫地杆设置一纵横杆搭设一剪刀撑设置一铺设竹笆一张挂绿网一（施工过程）一脚手架拆除施工顺序：脚手架地坪一至一层作业层脚手架一验收一至屋面层脚手架一验收一（施工过程）一脚手架拆除五、材料准备使用前应对钢管、扣件、脚手板等进行检查验收，不合格的产品不得使用。1.钢管本工程脚手架搭设全部采用中48X3.5的钢管，部位为自有旧钢管，部分为新购新钢管。新进钢管应有产品质量合格证；应有质量检验报告，各项指标应符合有关规定；焊接管表面应平直光滑，不应有裂缝结疤等；外径与壁厚误差在-0.5mm内。使用旧钢管、应将原有质保资料保存好。对于旧钢管在使用前必须经过锈蚀检查，检查时，应在锈蚀严重的钢管中抽取三根，在每
5、根锈蚀严重的部位横向截断取样检查。当锈蚀深度超过规定值时（W0.5m）,坚决报废，不得使用。当钢管弯曲变形超过规定值时，也不得使用。另外根据强制性条例规定“钢管上严禁打孔”。在搭设脚手架前统一对新、旧钢管刷涂防锈漆后，再刷涂黄色警示漆。钢管质量检验要求项次检查项目验收要求新钢管1产品质量合格证必须具备2钢管材质检验报告3表面质量表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯4外径、壁厚允许偏差WO.5mm5端面应平整，允许偏差WL7mm6防锈处理必须进行防锈处理，镀锌或涂防锈漆旧7钢管锈蚀程度锈蚀深度05mmXNXXllOkV变电站工程脚手架搭拆施工方案管8其他项目同新钢管项3、4、52.
6、扣件对于新购的扣件应有生产许可证、法定检测单位的测试报告和产品质量合格证，其材质应符合现行国家标准钢管脚手架扣件的规定；对于旧的扣件，根据强制性条例规定“旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换“；使用的扣件，在螺栓拧紧扭矩达65Nm时，不得发生破坏；对于新、旧扣件均应进行防锈处理,扣件质量检验要求项次检查项目验收要求新扣件1产品质量合格证，生产许可证，检测报告必须具备2表面质量及性能表面应光滑，不应有裂缝、气孔3螺栓不得滑丝IH扣件4其他项目同新扣件项2、33,脚手板脚手板采用竹笆制作，每块质量不大于30kg,竹片宜采用毛竹或楠竹制作，用直径为4mm的的镀芯
7、铁丝绑扎成宽度为100Omm的竹笆。4 .拉结用材钢管：483.5mm；5 .脚手笆竹笆：a整齐完好b不准使用枯脆、单径、破损、散边的竹片底笆。6 .密目网(1)网质符合GB16909-97标准且阻燃性能良好。(2) 2000目/100Cm2。每张网上均缝有出厂“合格证”和“安签”标志。(3)禁止采购和使用无生产许可证、无出厂合格证、无检测合格报告的“三无”劣质密目网；7 .灭火器每操层脚手架上设置两个灭火器，灭火器上均有“合格证”且可“安全、有效使用二六、施工工艺要求(一)立杆基础及底座1 .出线电缆沟脚手架搭设底座铺设25#槽钢，其余部位通长布置40mm*250mm*4000三的“挑板”。
8、2 .脚手架地坪下的回填土必须夯实，每300un皮进行夯实，最上部100采用碎砖石回填并夯实,夯实后采用IoOInnl厚C20混凝土制作地坪，并向外按3%。泄水。脚手架地坪标高高于室外自然地坪50mm。脚手架地坪的横距宽度为2.Om,地坪外侧采用砖砌排水沟宽度200三,对角设置2个600X600集水井，集水井与周边下水道沟通。3 .脚手架地坪施工完成后，需经验收后方可进行脚手架放样定位后搭设施工。（）立杆搭设1 .脚手架立杆间距1.8m,步高第一步2m,以上为1.8m,脚手架宽度为1.05m。侧面张挂（2000目）密目式安全网，实行全封闭施工。2 .脚手架底部设置纵、横向扫地杆，纵向扫地杆应采
9、用直角扣件固定在距底座上20OnInl处的立杆上，横向扫地杆也采用直角扣件固定在紧靠纵向扫地杆下方的立杆上，以保证脚手架底部的稳定性。当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mm。（附图）3 .立杆上的对接扣件应交错布置，两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500三:各接头中心至主节点的距离不宜大于步距的1/34 .搭接长度不应小于1m,应采用3个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm,5 .开始搭设立杆时，应每隔
10、6跨设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除。当搭至有连墙件的构造时，在搭设完该处的立杆、纵向水平杆、横向水平杆后，应立即设置连墙ZXXIlOkV变电站工程件。（三）纵向水平杆的搭设1 .纵向水平杆宜设置在立杆内侧，其长度不宜小于3跨；2 .纵向水平杆接长宜采用对接扣件连接，也可采用搭接。（1）对接：纵向水平杆的对接扣件应交错布置：两根相邻纵向水平杆的接头不宜设置在同跨内;不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500un;各接头中心至最近主节点的距离不宜大于纵距的1/3:立杆/竹篇笆模向水平升（2）搭接：搭接长度不应小于1m,应等间距设置3个旋转扣件固定，端部扣件盖
11、板边缘至搭接纵向水平杆杆端的距离不应小于100mm：（3）本工程脚手架采用竹篱笆铺设，纵向水平杆应采用直角扣件固定在横向水平杆上，并应等间距设置，间距不应大于400mm。在封闭型脚手架的同一步中，纵向水平杆应四周交圈，用直角扣件与内外角部立杆固定。（4）在封闭型脚手架的同一步中，纵向水平杆应四周交圈，用直角扣件与内外角部立杆固定。（四）横向水平杆的搭设1、主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。主节点处两个直角扣件的中心距不应大于150mm。2、作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的l2o3、双排脚手架横向水平杆的靠墙一端至墙
12、装饰面的距离不宜大于100nimo（五）连墙件设置按建筑施工安全检查标准JGJ59-99规定，脚手架搭设高度在7m以上时，应设置连墙件。1 .本工程连墙件数量采用二步三跨（3.6m、5.40m）o2 .连墙件的布置：宜靠近主节点设置，偏离主节点的距离不大于30Omm；应从底层第一步立杆处开始设置。当在第一步处设置有困难时，应采用其他可靠措施固定；宜优先采用菱形布置，也可采用方形、矩形布置（详见附图1）;根据强制性规范要求，一字型、开口型脚手架的两端必须设置连墙件，连墙件的垂直间距不应大于建筑物的层高。并不应大于4m（两步）。3、连墙件全部采用硬拉结。在柱、梁上相应拉结位置设置预埋铁，然后采用钢
13、管焊接连接。4、连墙件宜呈水平设置，当不能水平设置时，与脚手架连接的一端应下斜连接。不应采取上斜连接。5、当脚手架下部暂时不能设连墙件时可搭设抛撑。抛撑应采用通长杆件与脚手架可靠连接。与地面的倾角应在4560之间；连接点中心至主接点的距离不应大于300uno抛撑应在连墙件搭设后方可拆除。6、当脚手架施工操作层高出墙面2步时，应采取临时稳定措施，直到上一层连墙件搭设完后方可根据情况拆除。（六）剪刀撑的搭设1 .剪刀撑、横向斜撑搭设应随立杆、纵向和横向水平杆等同步搭设。2 .剪刀撑由底至顶连续布置。中间各道剪刀撑之间的净距不应大于15mo3 .剪刀撑斜杆的接长宜采用搭接，搭接与立杆相同。4 .剪刀
14、撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm。5 .每道剪刀撑跨越立杆根数随斜杆与地面的倾角而定。45/7根、50/6根、60/5根，每道剪刀撑高度不应小于4跨，切不应小于6m。.AXNXXllOkV变电站工程脚手架搭拆施工方案（七）栏杆、挡脚板的搭设1 .栏杆和挡脚板均应搭设在外立杆的内侧。2 .上栏杆上皮高度应为L2m,中栏杆应居中设置，挡脚板高度300mm。（/1）脚手板的设置1 .本次脚手板采用竹笆脚手板，作业层应铺满、铺稳。2 .竹笆脚手板应按其主竹筋垂直于纵向水平杆方向铺设，且采用对接平铺，四个角应用直径1.2mm的镀锌铁丝固定在纵向水平杆上。3 .作业层端部脚手板探头长度应取150mm,其板长两端均应与支承杆可靠地固定。（3.2mm镀锌铁丝）4 .在拐角、斜道平台口处的脚手板，应与横向水平杆可靠连接，防止滑动。（九）扣件安装5 ）扣件规格必须与钢管外径相同2）螺栓拧紧扭力距不应小于40Nm,且不应大于65Nmo6 ）在主节点处固定横向水平杆、纵向水平杆、剪刀撑、横向斜撑等用的直角扣件、旋转扣件的中心点的相互距离不应大于150mm。7 ）对接扣件开口应朝上或朝内。8 ）各杆件端头伸出扣件盖板边缘的长度不应小于100mm。（十）搁栅杆在大横杆间等距设置2根搁栅，40Cnl（详见节点详图6）图6
