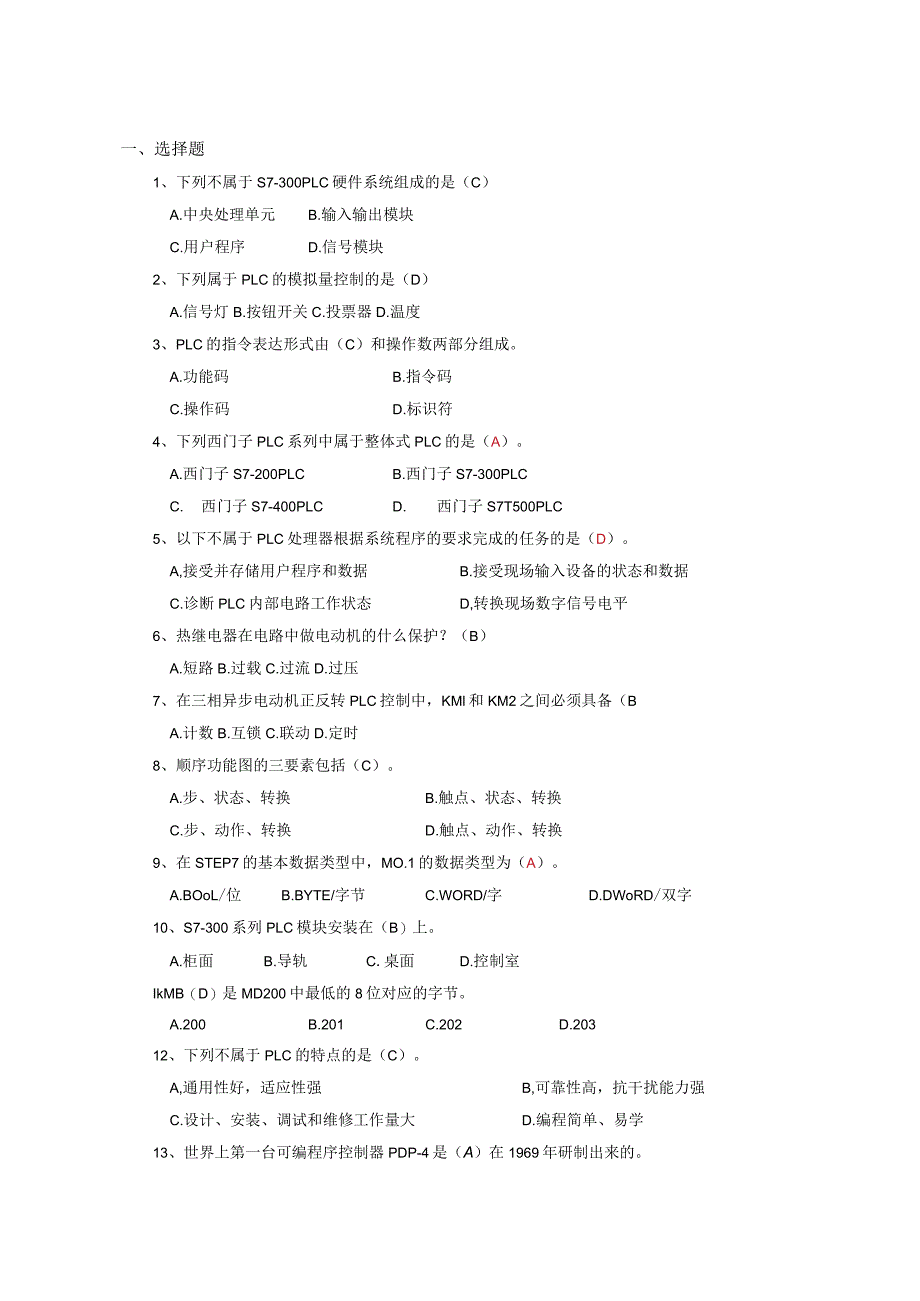

1、一、选择题1、下列不属于S7-300PLC硬件系统组成的是（C）A.中央处理单元B.输入输出模块C.用户程序D.信号模块2、下列属于PLC的模拟量控制的是（D）A.信号灯B.按钮开关C.投票器D.温度3、PLC的指令表达形式由（C）和操作数两部分组成。A.功能码B.指令码C.操作码D.标识符4、下列西门子PLC系列中属于整体式PLC的是（A）。A.西门子S7-200PLCB.西门子S7-300PLCC.西门子S7-400PLCD.西门子S7T500PLC5、以下不属于PLC处理器根据系统程序的要求完成的任务的是（D）。A,接受并存储用户程序和数据B.接受现场输入设备的状态和数据C.诊断PLC内
2、部电路工作状态D,转换现场数字信号电平6、热继电器在电路中做电动机的什么保护？（B）A.短路B.过载C.过流D.过压7、在三相异步电动机正反转PLC控制中，KMl和KM2之间必须具备（BA.计数B.互锁C.联动D.定时8、顺序功能图的三要素包括（C）。A.步、状态、转换B.触点、状态、转换C.步、动作、转换D.触点、动作、转换9、在STEP7的基本数据类型中，MO.1的数据类型为（A）。A.BOoL/位B.BYTE/字节C.WORD/字D.DWoRD/双字10、S7-300系列PLC模块安装在（B）上。A.柜面B.导轨C.桌面D.控制室IkMB（D）是MD200中最低的8位对应的字节。A.20

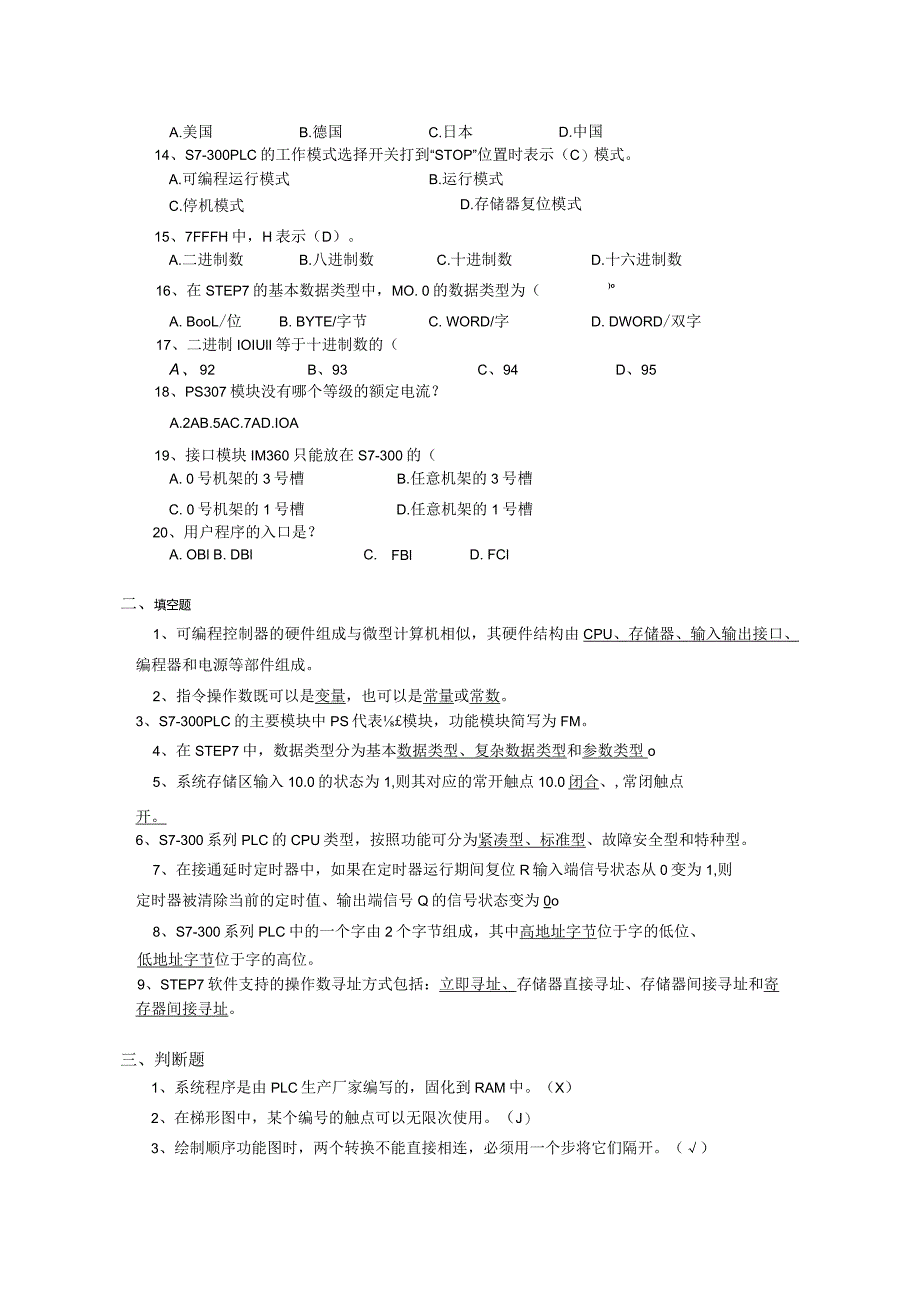

3、0B.201C.202D.20312、下列不属于PLC的特点的是（C）。A,通用性好，适应性强B,可靠性高，抗干扰能力强C.设计、安装、调试和维修工作量大D.编程简单、易学13、世界上第一台可编程序控制器PDP-4是（A）在1969年研制出来的。A.美国B.德国C.日本D.中国14、S7-300PLC的工作模式选择开关打到“STOP”位置时表示（C）模式。A.可编程运行模式B.运行模式C.停机模式D.存储器复位模式15、7FFFH中，H表示（D）。A.二进制数B.八进制数C.十进制数D.十六进制数16、在STEP7的基本数据类型中，MO. 0的数据类型为（)oA. BooL/位B. BYTE/
4、字节C. WORD/字D. DWORD/双字17、二进制IOIUlI等于十进制数的（A、92B、93C、94D、9518、PS307模块没有哪个等级的额定电流？A.2AB.5AC.7AD.IOA19、接口模块IM360只能放在S7-300的（A. 0号机架的3号槽B.任意机架的3号槽C. 0号机架的1号槽D.任意机架的1号槽20、用户程序的入口是？A. OBl B. DBlC.FBlD. FCl二、填空题1、可编程控制器的硬件组成与微型计算机相似，其硬件结构由CPU、存储器、输入输出接口、编程器和电源等部件组成。2、指令操作数既可以是变量，也可以是常量或常数。3、S7-300PLC的主要模块中
5、PS代表模块，功能模块简写为FM。4、在STEP7中，数据类型分为基本数据类型、复杂数据类型和参数类型o5、系统存储区输入10.0的状态为1,则其对应的常开触点10.0闭合、,常闭触点开。6、S7-300系列PLC的CPU类型，按照功能可分为紧凑型、标准型、故障安全型和特种型。7、在接通延时定时器中，如果在定时器运行期间复位R输入端信号状态从0变为1,则定时器被清除当前的定时值、输出端信号Q的信号状态变为0o8、S7-300系列PLC中的一个字由2个字节组成，其中高地址字节位于字的低位、低地址字节位于字的高位。9、STEP7软件支持的操作数寻址方式包括：立即寻址、存储器直接寻址、存储器间接寻址

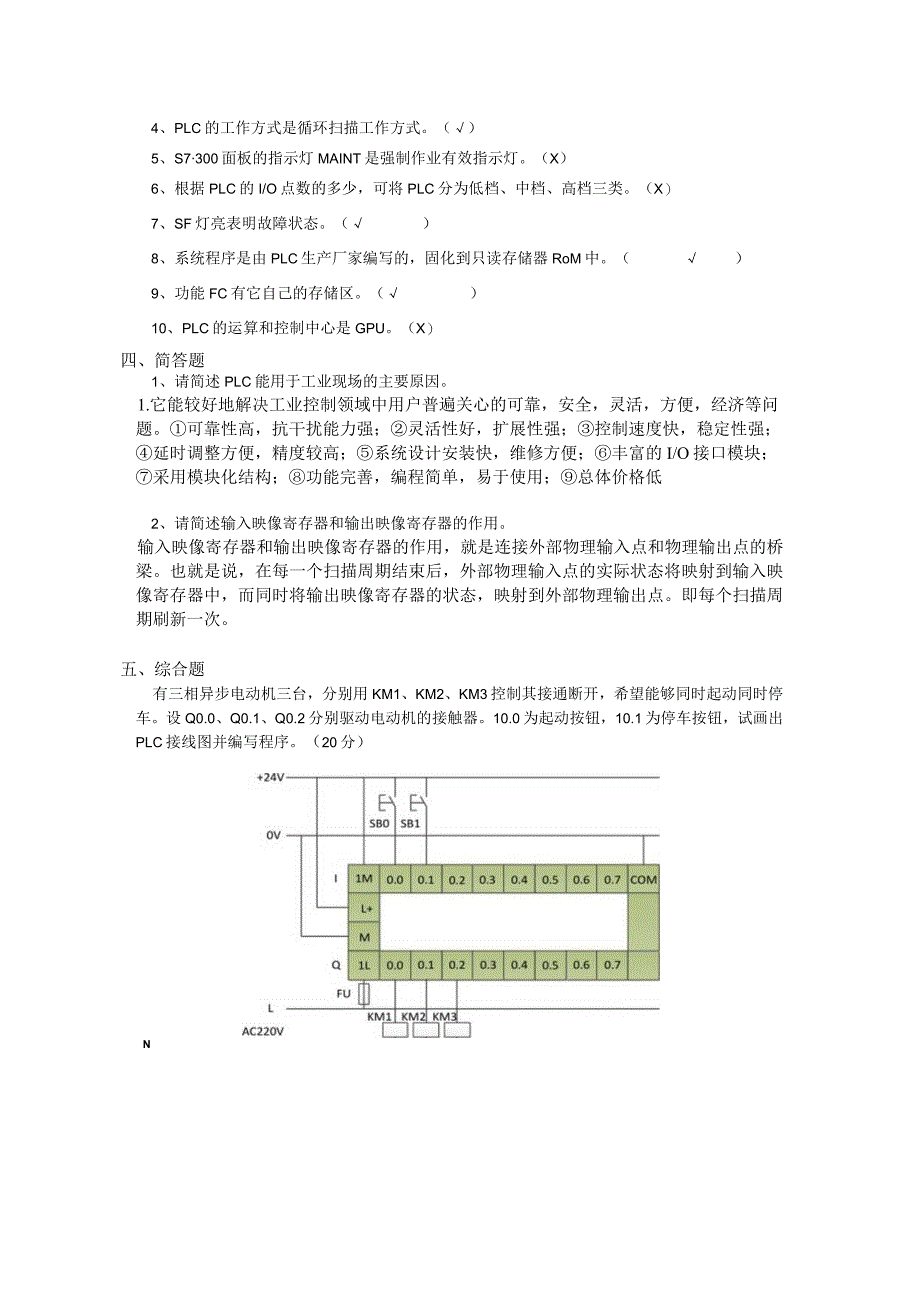

6、和寄存器间接寻址。三、判断题1、系统程序是由PLC生产厂家编写的，固化到RAM中。（X）2、在梯形图中，某个编号的触点可以无限次使用。（J）3、绘制顺序功能图时，两个转换不能直接相连，必须用一个步将它们隔开。（）4、PLC的工作方式是循环扫描工作方式。（）5、S7300面板的指示灯MAINT是强制作业有效指示灯。（X）6、根据PLC的I/O点数的多少，可将PLC分为低档、中档、高档三类。（X）7、SF灯亮表明故障状态。（）8、系统程序是由PLC生产厂家编写的，固化到只读存储器RoM中。（）9、功能FC有它自己的存储区。（）10、PLC的运算和控制中心是GPU。（X）四、简答题1、请简述PLC能
7、用于工业现场的主要原因。1.它能较好地解决工业控制领域中用户普遍关心的可靠，安全，灵活，方便，经济等问题。可靠性高，抗干扰能力强；灵活性好，扩展性强；控制速度快，稳定性强；延时调整方便，精度较高；系统设计安装快，维修方便；丰富的I/O接口模块；采用模块化结构；功能完善，编程简单，易于使用；总体价格低2、请简述输入映像寄存器和输出映像寄存器的作用。输入映像寄存器和输出映像寄存器的作用，就是连接外部物理输入点和物理输出点的桥梁。也就是说，在每一个扫描周期结束后，外部物理输入点的实际状态将映射到输入映像寄存器中，而同时将输出映像寄存器的状态，映射到外部物理输出点。即每个扫描周期刷新一次。五、综合题有三相异步电动机三台，分别用KM1、KM2、KM3控制其接通断开，希望能够同时起动同时停车。设Q0.0、Q0.1、Q0.2分别驱动电动机的接触器。10.0为起动按钮，10.1为停车按钮，试画出PLC接线图并编写程序。（20分）N渊魂：标题:10.0II10.11/1Q0.0III1/1)I00.0Q0.1IIfIIIJIQ0.20I滔谢：标题:
