1、振动电缆施工技术光纤电缆1、光缆需要轻铠装单模户外光缆二、装订设备：1、选择捆绑线进行捆绑，捆绑线为0.9Cm及以上。如图所示:2.使用防紫外线尼龙绑带绑扎。如图所示:3、引导光缆敷设方法:引导光缆应直线敷设，每隔20Cm捆扎一次。如图所示:20cm四、振动电缆敷设方法1、硬铁艺装订方法如下：1）选择上下S形绑扎方式，绑扎原则，攀登过程中尽量摸到人能接触到光缆的地方。每20厘米绷带一根。如图所示：2）铁艺中间有水泥柱。对于硬铁艺术部分，选择了两种S形装订方式。绑扎的原则是在攀爬过程中尽量使人能接触到光缆的地方。遇到水泥柱时，在水泥柱上加扣网，扣网高出水泥柱顶3cm5cm0然后将网扣上S形打结。

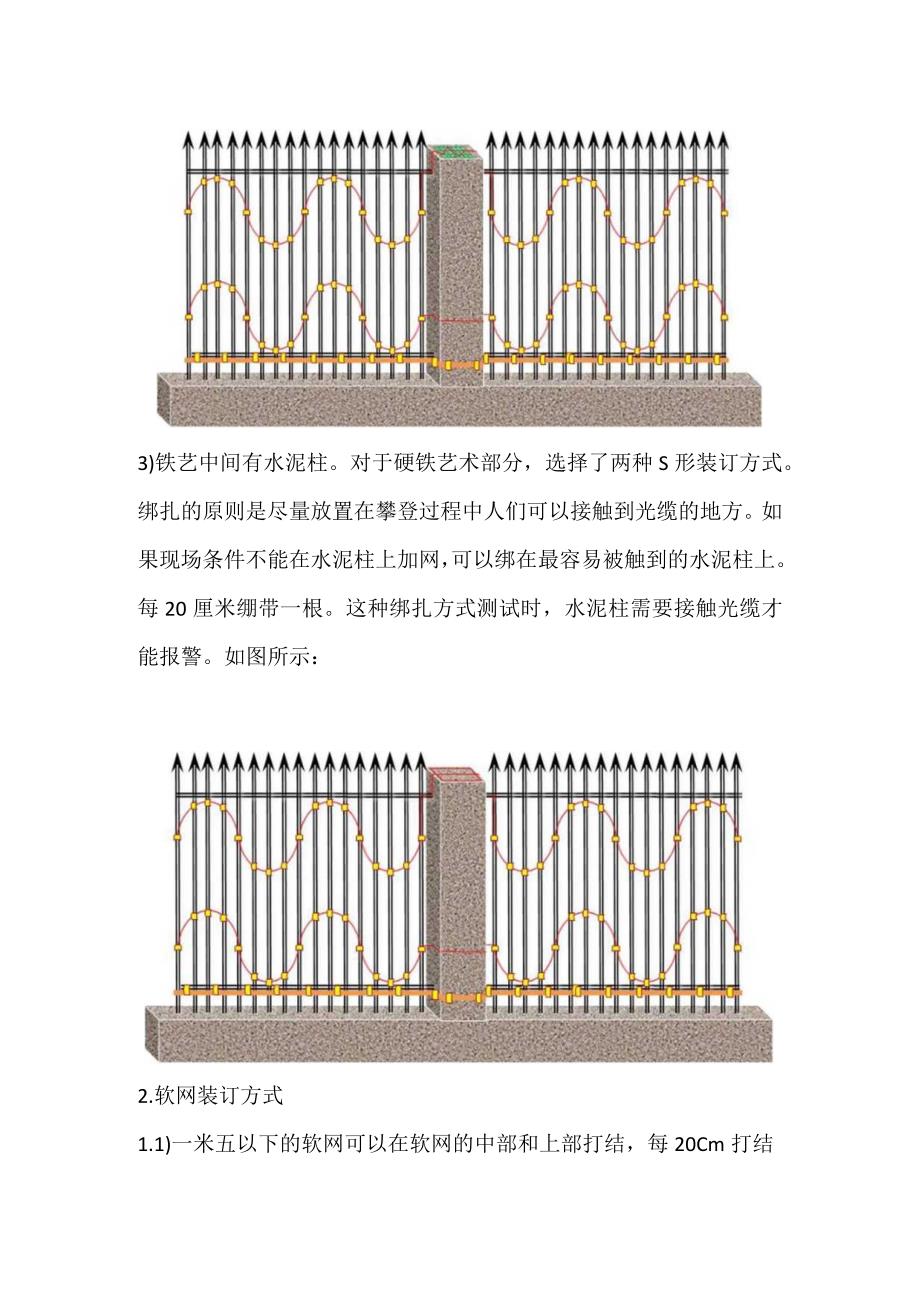

2、每20厘米绷带一根。如图所示：3)铁艺中间有水泥柱。对于硬铁艺术部分，选择了两种S形装订方式。绑扎的原则是尽量放置在攀登过程中人们可以接触到光缆的地方。如果现场条件不能在水泥柱上加网，可以绑在最容易被触到的水泥柱上。每20厘米绷带一根。这种绑扎方式测试时，水泥柱需要接触光缆才能报警。如图所示：2.软网装订方式1.1)一米五以下的软网可以在软网的中部和上部打结，每20Cm打结一根。如图所示:1.2)一米五以下的软网可以同时绑在软网中间。装订原则是软网上下各留20Cm至30cm。每20厘米绷带一根。如图所示：2)超过一米五的软网，在软网可以够到的地方系成一排。每20厘米绷带一根。如图所示：3.围栏
3、1）墙体选择反凿，在墙体内侧铺设多条直线。光缆应自然弯曲，不能直角。铺设密度为30厘米。每20厘米绷带一根。如图所示：2.1） 围栏防止倾覆，最好在墙上加网。扣网距围栏顶部的高度为3cm至5cm。然后在扣网上进行S形铺设，每20Cm打结一根。如图所示:2.2） 为防止墙体倾覆，最好在墙上加竖网。然后在垂直网上进行S形铺设，每隔20Cm打结。如图所示：3）如果墙壁是为了防止倾覆，而墙壁上不能加软网和扣网，则需要铺设在攀爬过程中人最容易接触到光缆的地方。光缆应自然弯曲，不得成直角。每20厘米绷带一根。这种绑定方式需要在测试过程中遇到光缆告警。如图所示：4.埋葬对需要保护的区域挖一个深15-20厘米
4、、宽1.8米的保护区域。然后铺上一层防水布，上面铺着一米五宽的软网。在软网上铺设多条直线,每条振动光缆之间间隔20厘米。装订方式为40cm装订。光缆应自然弯曲，不得有直角。在软网上铺上防水油布。然后在上面铺上十厘米的浮土或沙质草坪。如果要扩大防护范围，将软网加宽到2米以上。如图所示：五、焊接要求：1）光缆熔接应严格按照熔接图进行，并标明每根芯光缆的颜色和顺序。2）光缆熔接点损耗小于0.02db03）熔接完成后，将熔接光纤与内盘光纤结合，需要大一圈。4）光缆熔接后，将熔接盒绑牢。要求与振动光缆固定在同一介质上。其余光缆卷筒应固定成大圈，直径不小于50cm。5）室内拼接ODF框架的尾纤必须是FC/APc、6）防区背光最佳状态为-3dB到-8dB（1550波段）6、振动光缆注意事项：1.相同的防区需要相同的介质。2、保护区周围一米范围内，不得有大树枝等其他干扰。3、保护介质不得损坏（如铁艺保护，有的铁艺破碎并不断晃动）4、振动光缆报警设备与工控机合为一体。（电脑系统为win732位系统或Win764位系统）5、振动光缆报警软件需要使用单独的工控机。6、ODF架与振动光缆设备之间的跳线在整理过程中自然弯曲。
