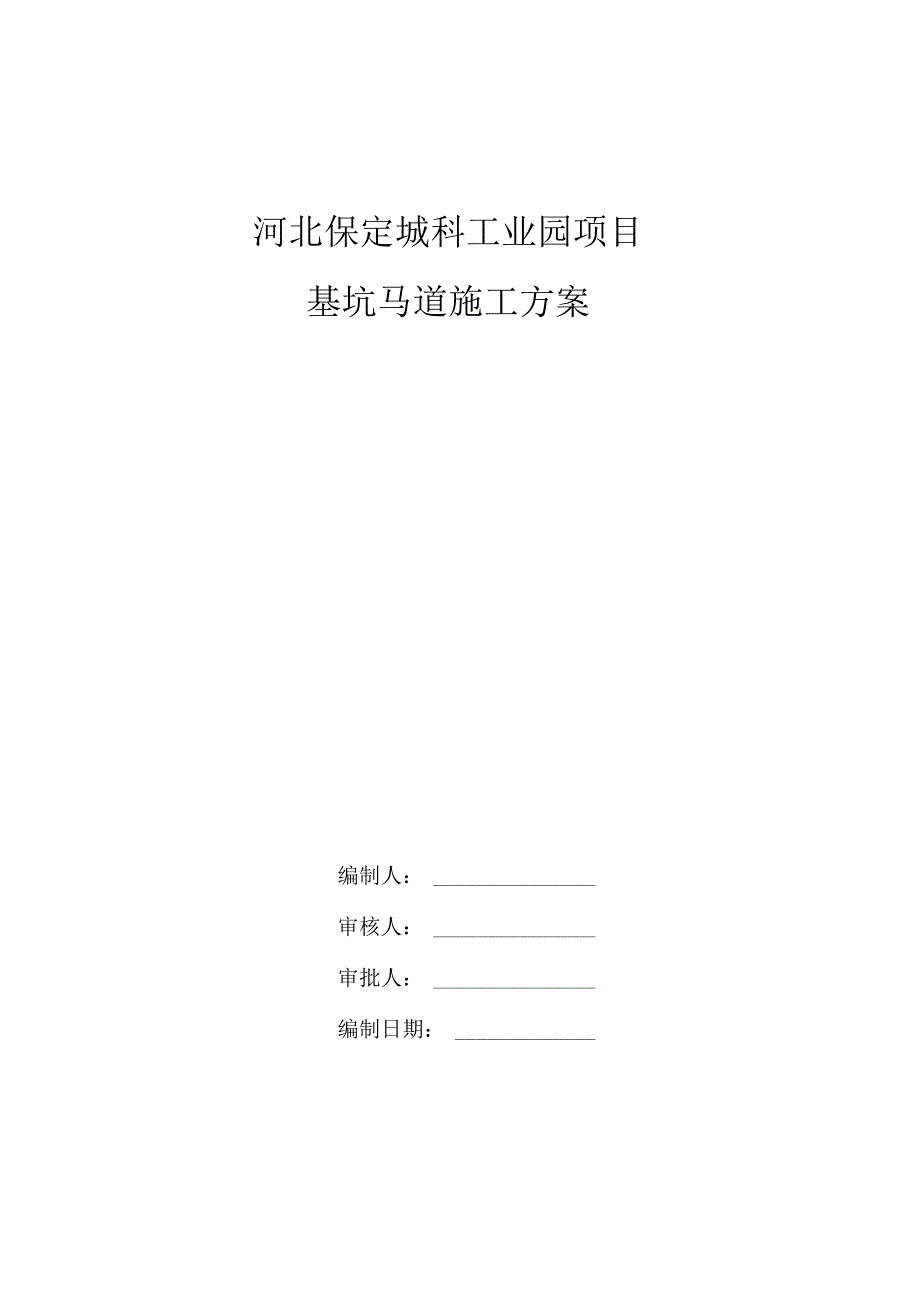

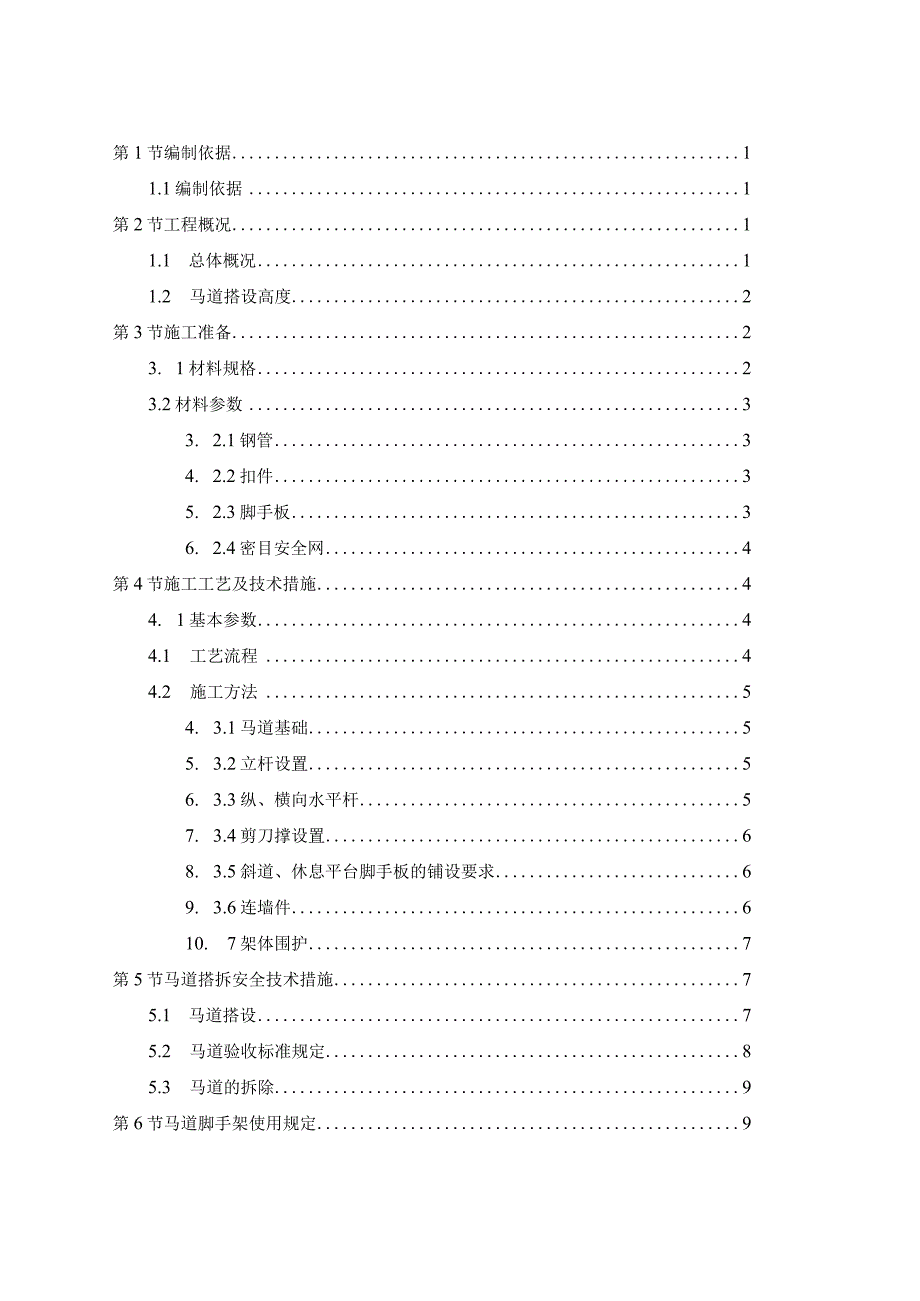

1、河北保定城科工业园项目基坑马道施工方案编制人：审核人：审批人：编制日期：第1节编制依据11.1编制依据1第2节工程概况11.1 总体概况11.2 马道搭设高度2第3节施工准备23. 1材料规格23.2材料参数33. 2.1钢管34. 2.2扣件35. 2.3脚手板36. 2.4密目安全网4第4节施工工艺及技术措施44. 1基本参数44.1 工艺流程44.2 施工方法54. 3.1马道基础55. 3.2立杆设置56. 3.3纵、横向水平杆57. 3.4剪刀撑设置68. 3.5斜道、休息平台脚手板的铺设要求69. 3.6连墙件610. 7架体围护7第5节马道搭拆安全技术措施75.1 马道搭设75.

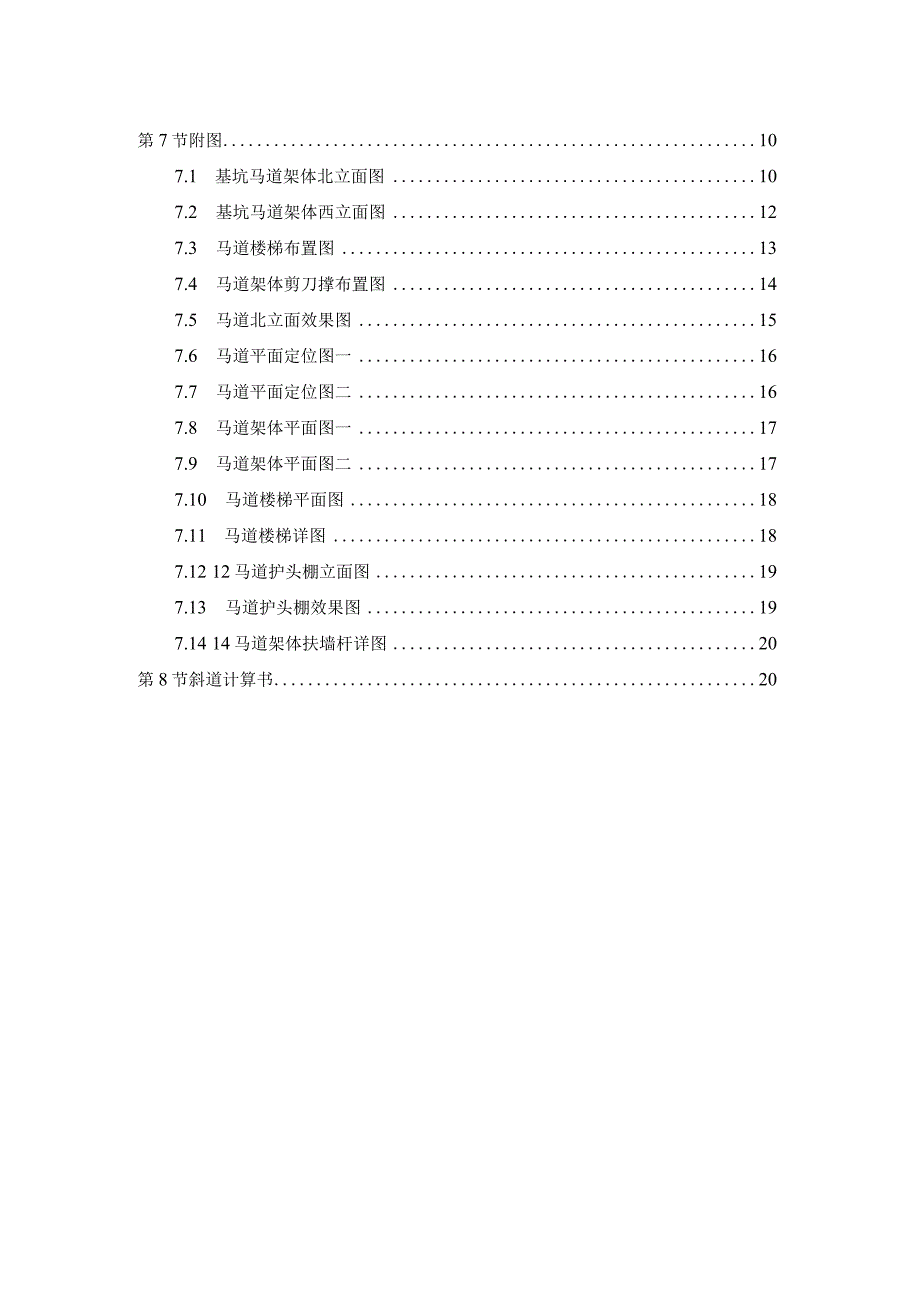

2、2 马道验收标准规定85.3 马道的拆除9第6节马道脚手架使用规定9第7节附图107.1 基坑马道架体北立面图107.2 基坑马道架体西立面图127.3 马道楼梯布置图137.4 马道架体剪刀撑布置图147.5 马道北立面效果图157.6 马道平面定位图一167.7 马道平面定位图二167.8 马道架体平面图一177.9 马道架体平面图二177.10 马道楼梯平面图187.11 马道楼梯详图187.12 12马道护头棚立面图197.13 马道护头棚效果图197.14 14马道架体扶墙杆详图20第8节斜道计算书20第1节编制依据1.1编制依据序号名称1本工程工程施工图纸2本工程施工平面布置图3本
3、工程施工组织设计4建筑施工扣件式钢管脚手架安全技术规范JGJI30-20115钢管脚手架扣件GB15831-20066建筑施工安全检查标准JGJ59-2011第2节工程概况2.I总体概况工程名称河北保定城科工业园项目建设单位保定市经开智汇信息科技发展有限公司设计单位北京东方华太建筑设计工程有限责任公司勘察单位保定市建筑设计院有限公司监理单位承包单位中集建设集团有限公司I建筑面积北块：54421.83m2南块：51271.09肝，总面积：105692.92m2结构形式基础：独立基础、板筏及柱墩、独立基础及防水板主体工程层数车库地下：1层车库：钢筋碎框架主楼地下：广4层主楼：钢框架主楼地上411层
4、耐火等级地下：一级、地上：二级抗震设防烈度7度2.2马道搭设高度基坑马道搭设高度：20.2m。第3节施工准备3.1材料规格3.2材料参数3.2.1钢管(1)脚手架钢管应采用现行国家标准直缝电焊钢管GB/T13793或低压流体输送用焊接钢管GB/T3091中规定的Q235普通钢管，钢管的钢材质量应符合现行国家标准碳素结构钢GB“700中Q235级钢的规定。(2)每根钢管的最大质量不应大于25.8kg。(3)钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道，钢管要有产品质量合格证、质量检验报告，钢管材质检验方法应符合现行国家标准金属拉伸室温拉伸试验方法GB/T228的有
5、关规定，质量和钢管外径、壁厚、端面等的偏差应符合建筑施工扣件式钢管脚手架安全技术规范JGJ130的有关规定，应涂有防锈漆。(4)旧钢管表面锈蚀深度、钢管弯曲变形应符合建筑施工扣件式钢管脚手架安全技术规范JGJ130的有关规定。锈蚀检查应每年一次。检查时，应在锈蚀严重的钢管中抽取3根，在每根锈蚀严重部位横向截断取样检查，当锈蚀深度超过规定值时不得使用。钢管上严禁打孔。(5)搭设架子前应进行保养，除锈并统一涂刷黄色，力求环保美观。3.2.2扣件(1)扣件应采用可锻铸铁或铸钢制作，其质量和性能应符合现行国家标准钢管脚手架扣件GB15831的要求。(2)扣件应有生产许可证、检测单位的测试报告和产品合格
6、证。(3)扣件进入施工现场应检查产品合格证，并应进行抽样复试。扣件在使用前应逐个挑选，有裂缝、变形、螺栓出现滑丝的严禁使用。(4)扣件在螺栓拧紧扭力矩达65Nm时，不得发生破坏。(5)新、旧扣件均应进行防锈处理。3.2.3脚手板(1)脚手板用木材料制作、单块脚手板的质量不大于30kg；(2)木脚手架材质应符合现行国家标准木结构设计规范GB50005中IL级材质的规定。脚手板厚度不应小于50mm,两端宜各设置直径不小于4mm的镀锌钢丝箍两道。宽度、厚度允许偏差应符合现行国家标准木结构工程施工质量验收规范GB50206的规定；不得使用扭曲变形、劈裂、腐朽的脚手架。3.2.4密目安全网(1)网目密度
7、不低于2000目100cn)2;(2)网体各边缘部位的开眼环扣必须牢固可靠，孔径不低于1mm；(3)网体缝线不得有跳针、露缝，缝边应均匀；(4)一张网体上不得有一个以上的接缝，且接缝部位应端正牢固；(5)不得有断沙、破洞、变形及有碍使用的编织缺陷；(6)阻燃安全网的续燃、阻燃时间均不得大于4s。使用的安全网必须有产品生产许可证和质量合格证，以及由相关建筑安全监督管理部门发放的准用证；(7)做耐贯穿试验不穿透，L6X1.8m的单张网重量在3kg以上；(8)颜色应满足环境效果要求，选用绿色；第4节施工工艺及技术措施4.1基本参数斜道附着对象护坡桩斜道类型之字形斜道立杆纵距或跨距IXm)1立杆横距l
8、b(m)1.2立杆步距h(m)1.2斜道每跑高度H(m)2.4斜道水平投影长度L(m)3.6平台宽度LPt(m)1.2斜道跑数n14斜道钢管类型48.3X3.6双立杆计算方法按双立杆受力设计双立杆计算高度H,(m)6双立杆受力不均匀系数KS0.64.2工艺流程场地平整、垫层施工一铺垫通长脚手板(底座)一纵向扫地杆一立杆一横向扫地杆一横向水平杆一纵向水平杆一剪刀撑一连墙件一铺脚手板一扎防护栏杆一扎安全网4.3施工方法4. 3.1马道基础（1）马道脚手架搭设在基坑南侧（详见后附脚手架定位图），脚手架基础标高约为T6.OOm,采用强度C15的混凝土进行硬化，混凝土硬化厚度IOCm。（2）地基承教能力
9、能够满足外脚手架的搭设要求（具体计算数据参阅脚手架计算书）；（3）立杆垫板高于自然地坪50mm,硬化地面采取自然排水。5. 3.2立杆设置（1）架体立杆进场前满刷黄漆，每根立杆根部铺20Omm宽，50mm厚垫板。（2）立杆采用对接接头连接，立杆与纵向水平杆采用直角扣件连接。接头位置交错布置，两个相邻立杆接头避免出现在同步同跨内，并在高度方向错开的距离不小于50cm；各接头中心距主节点的距离不大于步距的l30（3）上部单立杆与下部双立杆交接处，采用单立杆与双立杆之中的一根对接连接。主立杆与副立杆采用旋转扣件连接，扣件数量不应少于2个。每根立杆底部应设置垫块，并且必须设置纵、横向扫地杆。纵向扫地杆
10、应采用直角扣件固定在距底座上皮不大于20Omm处立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方立杆上。（4）立杆的垂直偏差应控制在不大于架高的l400o（5）开始搭设立杆时，每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除。（6）立杆及纵横向水平杆构详见后附“脚手架搭设立面图”、“脚手架搭设平面图”。6. 3.3纵、横向水平杆（1）纵向水平杆设置在立杆内侧，其长度不小于3跨。纵向水平杆接长宜采用对接扣件连。（2）采用对接时，对接扣件应该交错布置，两根相邻纵向水平杆接头不宜设置在同步或同跨；不同步或不同跨两相邻接头在水平方向错开距离不应小于500mm；各接头中心至最近主节
11、点的距离不宜大于纵距的1/3。(3)立杆与纵向水平杆交点处设置横向水平杆，两端固定在立杆上，以形成空间结构整体受力。7. 3.4剪刀撑设置(1)脚手架外侧立面整个长度和高度上连续设置剪刀撑；详见“基坑马道脚手架剪刀撑详图”。(2)剪刀撑斜杆的接长应采用搭接或对接，采用搭接连接时，搭接长度不小于Inb应采用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不小于100mmo(3)剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线离主节点的距离不宜大于150mm。8. 3.5斜道、休息平台脚手板的铺设要求(1)斜道、休息平台均铺设20Omm宽、50mm脚手板。(2)
12、斜道脚手板每隔30Omm设置30mm高防滑条，详见“斜道详图”。(3)满铺脚手板时杜绝探头板。将脚手板两端与水平杆可靠固定，严防倾翻。如下详图(4)脚手板用12/4#铅丝双股并联绑扎，不少于4点，要求绑扎牢固，交接处平整，发现有破损的要及时更换。(5)在拐角、斜道平台口处的脚手板，应与横向水平杆可靠连接，防止滑动；9. 3.6连墙件(1)脚手架每隔两步三跨设置连墙件，与基坑支护护坡桩采用胀栓固定预埋板焊接；详见“脚手架连墙件详图”。ZhongjiConstnxrlionGxupCo.Ltd.（2）连墙件中的连墙杆应呈水平设置，当不能水平设置时，应向脚手架一端下斜连接；（3）连墙件应从底层第一步
13、纵向水平杆处开始设置（4）拉结点应保证牢固，防止其移动变形，且尽量设置在外架纵横向水平杆接点处。宜靠近主节点设置，偏离主节点的距离不应大于300mm；（5）当脚手架下部暂不能设连墙件时应采取防倾覆措施。当搭设抛撑时，抛撑应采用通长杆件并用旋转扣件固定在脚脚手架上，与地面的倾角应在45。60。之间；连接点中心至主节点的距离不应大于300mm。抛撑应在连墙件搭设后方可拆除。10. 3.7架体围护（1）内侧立杆距基坑护坡桩尺寸详见“脚手架平面定位图”，脚手架外杆与护坡桩间空隙每隔3米设置水平安全网。（2）马道外侧全封闭满挂绿色密目安全网。（3）马道脚手架外立面每隔3米设置一道20Omm高水平腰线，马
14、道楼梯内侧设置20Omm高水平踢脚板，踢脚板及腰线全部采取45角间隔15Omnl涂刷红白漆，详见“马道楼梯详图”、“马道北立面图”。（4）马道出入口搭设3米长、3.9米高护头棚，护头棚采用50mm厚脚手板双层防护，详见“马道护头棚立面图”第5节马道搭拆安全技术措施10.1 道搭设（1）马道脚手架搭设之前，必须对进场的脚手架杆、配件进行严格的检查,禁止使用规格和质量不合格的杆配件。（2）马道脚手架搭设人员必须诗证上岗，并正确使用安全帽、安全带、穿防滑鞋。（3）脚手架搭设前，架子工长要向施工人员进行安全、技术交底。（4）脚手架的搭设作业，必须在统一指挥下按照以下规定程序进行：（5）按设计放线，铺垫板，设置底座或标定立杆位置；（6）搭设脚手架应从一端开始并向另一端延伸搭设；（7）应按定位依次竖起立杆，将立杆与纵、横向扫地杆连接固定，然后装饰第一步的纵向和横向水平杆、随校正立杆垂直之后予以固定，并按此要求继续向上搭设。（8）剪刀撑、斜杆等整体拉结杆应随搭升的架子一起及时设置；（9）工人在架上进行搭设作业时，作业面上宜铺设必要数量的脚手板并予临时固定，工人必须戴安全帽和佩挂安全带。不得单人进行装设较重配件和其它易发生失衡、脱手、
