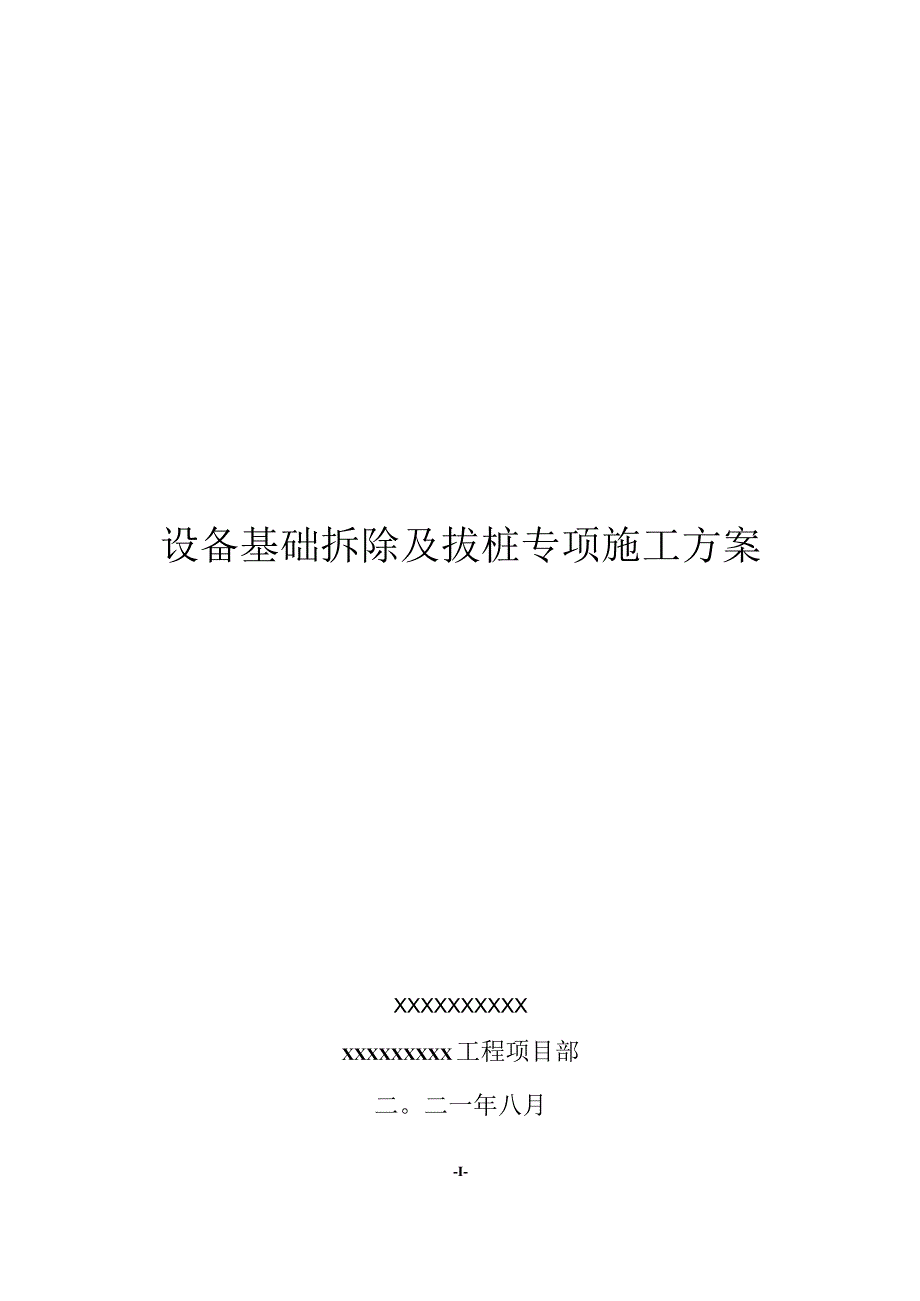

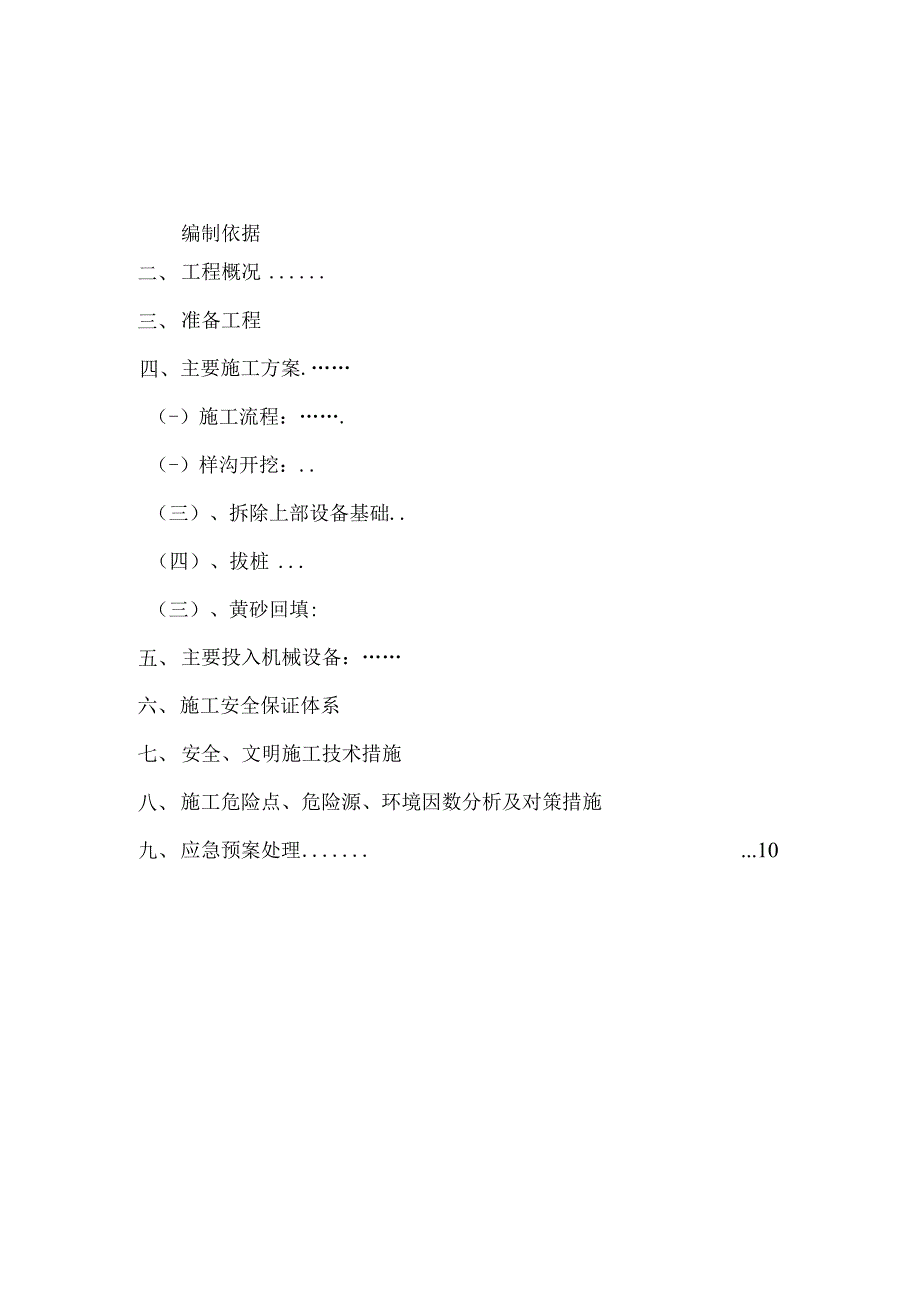

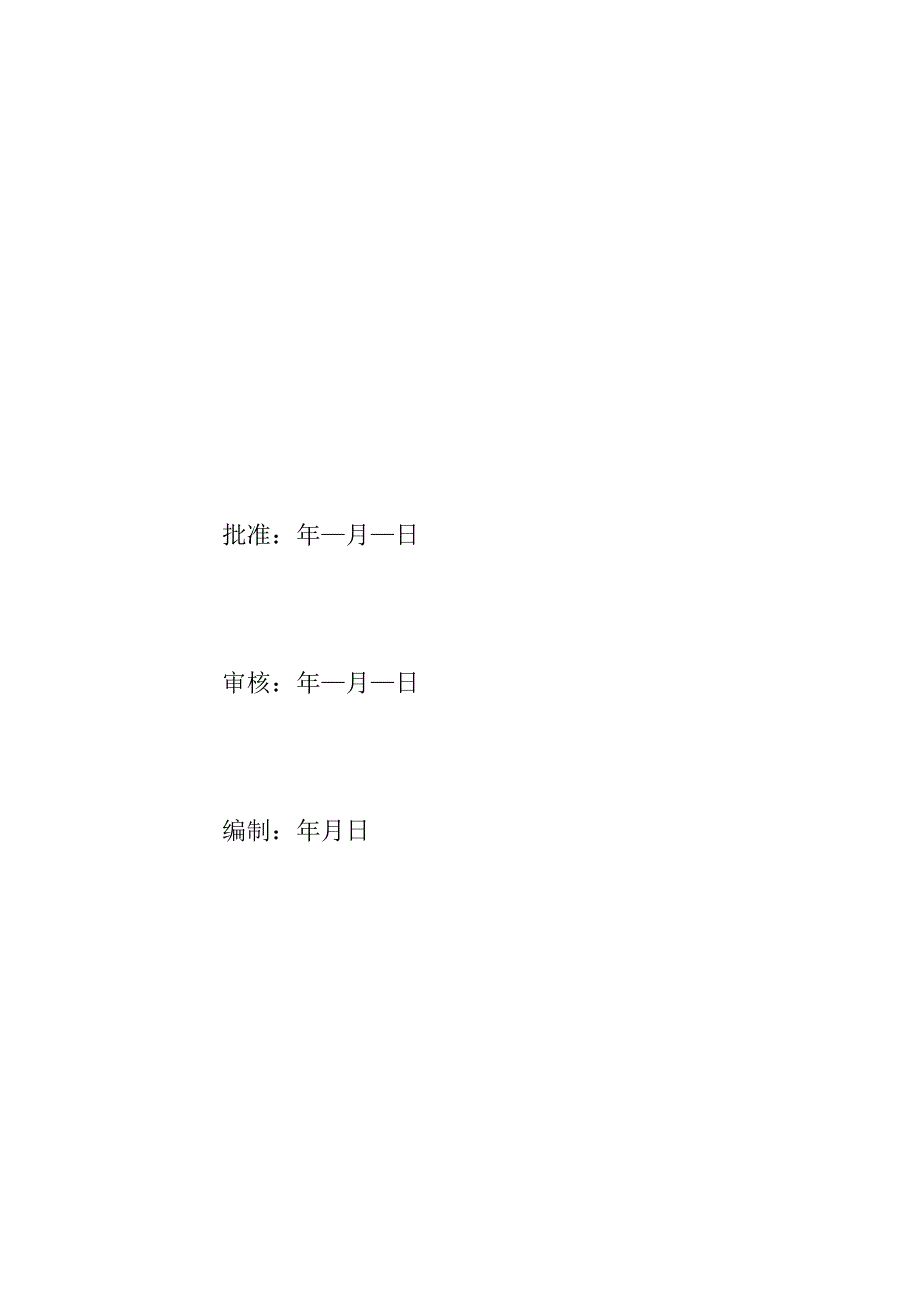

1、设备基础拆除及拔桩专项施工方案XXXXXXXXXXXXXXXXXXX工程项目部二。二一年八月-I-批准：年月日审核：年月日编制：年月日编制依据二、工程概况三、准备工程四、主要施工方案.（-）施工流程：.（-）样沟开挖：.（三）、拆除上部设备基础.（四）、拔桩（三）、黄砂回填:五、主要投入机械设备：六、施工安全保证体系七、安全、文明施工技术措施八、施工危险点、危险源、环境因数分析及对策措施九、应急预案处理.10一、编制依据设计院出具施工图纸及项目管理实施规划；CQl建筑拆除工程安全技术规范(JGJ160-2016)；CQ建筑机械使用安全技术规程(JGJ33-2012)CQl建筑物、构筑物拆除技术
2、规程(DBW8-70-2016)卬现行国家、行业、地方的相关施工规范；国家电网公司相关规定二、工程概况根据XXX设计院有限公司出具的施工图纸，本次扩建设备基础与原构支架基础相碰。需拆除相碰的构支架基础，主要拆除一处构架基础和一处支架基础，拆除建筑垃圾外运；根据设计图纸本次扩建设备基础采用灌注桩，桩型为BZ600-37-37/F,混凝土强度水下C35,需拔出基础下方原有300X300方桩(方桩长度见原施工图)，方桩外运。拔出方桩位置采用中砂回填桩位标高，再进行灌注桩施工。1、工程地点：XXXX2、参建单位建设单位：监理单位：设计单位：施工单位：三、准备工程3.1组织准备针对本工程的特点和要求，公
3、司将组建施工项目组，由公司项目经理任组长,公司项目工程师、安全员、质量员、施工员和资料员参加。项目部每天召开碰头会，公司项目每周在现场召开一次办公会，具体解决施工过程中存在的问题、设备、劳动力及技术质量、安全、文明施工等有关问题。确保工程按业主要求，优质、高速、如期完成。3.2技术准备3.2.1本工程的技术人员认真理解施工图纸和学习有关设计文件，认真听取设计公司、监理等单位技术交底，熟悉图纸内容，领会设计意图，了解各专业、各工种之间相互配合的关键所在。3.2.2做好对各施工班组的技术培训和技术交底，特别是对特殊工艺的技术交底和施工研讨。对施工方案要及早报请施工监理和业主认可。3.3物资人力准备
4、3.3.1为满足本工程快速，优质的施工要求，机械设备材料必须按计划投入,完全能满足各工种全面展开施工要求，机械设备及人员配置如下：3.3.2在拆除施工过程中备足易损件，保证施工正常运行。3.4施工现场准备3.4.1全面了解拆除工程的图纸和建筑物竣工图，拆除前进行施工现场堪察，编制施工组织设计或安全专项施工方案。3.4.2制定安全事故应急救援预案。3.4.3对拆除施工人员进行安全技术交底。3.4.4为拆除作业的人员办理意外伤害保险，为拆除作业人员准备齐全安全防护用品。3.4.5拆除工程施工区域应设置硬质封闭围挡及醒目警示标志，围挡高度不应低于L8M,非施工人员不得进入施工区。硬质封闭围挡3.4.
5、6当拆除工程对周围相邻设备及基础安全可能产生危险时，必须采取相应保护措施。3.4.7在拆除作业前，施工单位应检查施工区域内各类管线情况，确认全部切断后方可施工。3.4.8在拆除工程作业中，发现不明物体，应停止施工，采取相应的应急措施，保护现场，及时向有关部门及站内负责人报告。3.4.9项目经理必须对拆除工程的安全生产负全面领导责任。项目经理部应安有关规定设专职安全员，检查落实各项安全技术措施。3.4.10根据拆除工程施工现场作业环境，应制定相应的消防安全措施。施工现场应设置消防车通道，保证充足的消防水源，配备足够的灭火器材。3.5作业条件在拆除工作前，必须弄清本建筑物周围的管线情况，包括管线图
6、，站内排污水管，电缆等，确定线路走向，必要时开洞确认位置。切断所有与建筑物的管线。四、主要施工方案（一）施工流程：施工流程：围护一样沟一拆除上部构支架基础一垃圾外运一拔桩及外运一黄砂回填（一）样沟开挖：由于本工程是老站改建工程，拟建场地下可能有不明障碍物及管线，在拆除地下构支架设备基础前，必须向站内等有关人员了解拆除部位地下是否有直埋电缆或其他地下管线设备。施工前在施工区域人工开挖样沟，查清是否存在地下管线。样沟深1m,宽0.6mO如碰到地下管线等应及时停止开挖并通过现场监理和设计代表，经监理和设计代表明确施工方法后，方能继续施工。施工前，项目部准备好人力及各种管道、接地材料，一旦在施工阶段发
7、生管道破坏或接地网损坏的情况，立即停止施工，组织人力对于破坏部位进行抢修。在抢修完毕后，经监理单位及运行单位现场确认后，方可继续工作。（三）、拆除上部设备基础1、拆除总体原则：拆除施工时,要求施工区域设备全部停运，本拆除施工方案是针对新建项目所产生的所有障碍物工程而编制。2、拆除顺：D首先检查安全通道情况，必须保持安全通道畅通无阻。2）作好一些预留设施、重要部位、部件的防护保护工作，周边电缆沟用钢板进行覆盖保护，拆除前，得到相关单位的认可后方可进行下一道工序施工。3）本工程拆除采用R215-7型履带式机械拆除构支架基础。4）拆除垃圾后在场内适合场地上先集中堆放，再进行外运。3、拆除主要方法1）
8、采用一台履带式振动搞头机及工人配合施工，分工明确。机械拆除是采用洒水或喷淋式进行防尘措施，防尘在机施工时用高压水枪喷洒,对着施工作业区边施工边喷射水花,把灰尘减少到最低标准,基本上没有灰尘飘移。2）地下基础拆除先拆除构支架基础上方构支架，有电气拆除；拆除基础配备一台履带式振动搞头机,先挖掘基础四周的土方，挖止基坑底部,用振动搞头机破碎,破碎后的混凝土块用挖掘机清理后集中堆放待运。混凝土块逐个清理完成后，少量的混凝土或无法采用机械拆除部位,采用0.3立方空压机人工配合拆除。根据现场构支架基础埋深，基础拆至垫层底部；4、防尘措施：当气象预报风速达到5级以上时，应停止拆除作业。机械拆除采用洒水或喷淋
9、式措施。整理破碎构件、翻渣和清运建筑垃圾时，应采取洒水或喷淋设施并为在粉尘工作环境中的施工人员配备口罩等防尘措施，并随时注意检查、救护。 建筑垃圾在48小时内不能完成清运的,应采取覆盖或洒水等防尘。 拆除施工现场，应严格划分材料堆放区和施工通道界限，及时清除遗落物料、渣土；清扫时应洒水，以防扬尘。 拆除工程施工时，应有降低噪声的措施。选用低噪声、低振动的设备。 拆除时，遇有易燃、可燃物及保温材料时，严禁明火作业，以免燃烧产生有毒有害气体。（四）、拔桩水泥方桩拔桩时对场地也是有一定要求的，需要所在的位置交通便利，允许大型机械进场，可以堆放材料。拔除的方桩拔桩施工前需对桩基承台进行拆除，暴露桩头，
10、然后进行回填压实，再重新定位。拔桩物料准备：采用ZAXIS350LeH履带式拆除机（拔桩机）1台、50吨汽车吊1台、钢套管1套。由于操作拔桩清隙机的时候利于移动，而且定位十分准确，是非常好的低噪音设备，适用于不同深度、不同规格的旧桩拔除工作。拔桩完成后就桩孔处附近需进行打桩施工，因此拔桩施工必须严格控制对周边土体的扰动，防止孔壁土大面积坍塌，为桩孔回填及后续施工造成不利影响。根据长期的施工经验，本工程将钢套管旋转沉入至桩底，使桩与四周土体分离减摩后，再将旧桩一次性拔除。拔桩清障机移动便捷，（采用液压振动把钢套管徐徐下沉至桩底）定位准确，属低噪音设备。可满足不同深度、规格的旧桩拔除需要。开拔前由
11、挖土机将方桩顶端下1米深四周土壤进行挖除，然后用400钢管套入300X300方桩直至桩底随后再利用震动锤将钢管震动打入，按这样拔打入往返数次，尽量使方桩周边土体与外层土体隔离，最后用铁链套住方桩，使用汽车吊直到方桩完全拔除。（拔桩使用特殊装置将钢丝绳锁扣桩身牢固后，即可利用汽车吊将旧桩吊起，按照以上方法均旧桩一次性拔除）。在拔桩时若在上部起拔容易将桩拔断，处理拔桩将较为复杂，工期较长。专用清障机配置钢套管，在待拔桩确定桩位后，进行钢套管正确对位，再通过旋转驱动装置驱动钢套管对桩周进行切割、切削，对四周土体扰动小，对临近构筑物无影响。将钢套管快速旋转切割沉入桩底，钢套管旋转沉入的深度应超出原桩长
12、，进行有效的桩周土体的分离，顺利将旧桩拔出清除。由于采用钢套管快速旋转切割沉入方法，对周边的土体不产生扰动和破坏，不会出现扩孔现象。现场施工土建场地已平整，可满足施工要求。拔桩清障机采用比原装规格略大的钢套管（钢套管采用比桩径大100mnb深度采用比桩长大Im）实施桩周土体与桩身的分离减摩，通过钢套管进行切割破碎后再将障碍物清除，施工过程中对周边土体的扰动小，安全、环保。由于地下障碍物具有不可预见性，无法安全正确地探明。在拔桩清障的过程中可能会遇到不明障碍物（如钢筋混凝土、块石等），保证钢套管顺利沉入。可对旧桩进行定位，便于一次性拔桩清障完成，提高了拔桩的质量和工作效率。拔除水泥方桩的旧桩之后
13、，需要马上对桩孔进行回填操作。回填料采用黄砂回填，回填直至填满至孔口为止。拔一根桩，黄砂回填一根桩。（三）、黄砂回填：砂的要求，宜采用颗粒级配良好，质地坚硬的中粗砂，砂中的有机含量不超过5乐含泥量应小于5乐含水率不低于10乐分层铺砂，每层厚度一般为2030cm,不宜超过30Cnb选用振捣的方法进行分层夯实。五、主要投入机械设备:序号设备名称规格（电机功率）数量单位备注1履带式挖掘机R215-71台带振动搞头2履带式拆除机（拔桩机）ZAXIS350LCH1台带振动夹具3汽车吊车50T1台4钢套管1套5空压机0.3（7.5千瓦）1台6自卸式汽车20T5辆7高压水抢（3.5千瓦）1台六、施工安全保证
14、体系1、严格执行安全生产规定和各有关安全生产文件，健全和落实工程安全责任制，切实做好“安全第一”和“预防为主”的方针，做到安全生产和文明施工。2、所有参加施工的作业人员必须经安全技术操作培训合格后方可进现场施Io特殊工程必须持有操作证上岗作业，严禁无证上岗作业。各分项工程、工序施工前均应有施工负责人书面交底。3、专职安全员根据本工程的施工特点，结合安全生产制度和有关规定，经常进行现场质量督促整改，如发现严重的不安全情况时，有权指令停止施工，并立即报告项目经理，经处理后方可继续施工。4、挂好施工安全生产牌和文明施工牌，做好拆除工程施工现场的围护。在房屋拆除工程施工现场醒目位置设置施工标志牌、安全
15、警示标志牌,采取可靠防护措施,实行封闭施工。5、严格按国家强制性标准、施工组织设计或拆除方案实施拆除施工作业。拆除前,应先切断电源,并关闭天然气。人工拆除通常应按自上而下、对称顺序进行,不得数层同时拆除，不得垂直交叉作业。作业面的孔洞应封闭。当拆除一部分时,应先采取加固措施,防止另一部分倒塌。拆除工程施工作业人员必须正确穿戴安全帽等劳动保护用品，高处作业应系好安全带,不得冒险作业。6、在拆除施工作业过程中，如发现不明电线(缆)、管道等应停止施工,采取必要的应急措施，经处理后方可施工。如发现有害气体外溢、淹埋或人员伤亡事故,必须及时向有关部门报告。7、制定安全技术管理建立安全技术档案。七、安全、文明施工技术措施7. 防震、减少噪音措施。8. 1.1本工程大多采用性能好、噪音低、振动小的机具及设备。8.1. 2不破坏任何主体结构及其他保留物。7.1.3运输车辆在场区及居民区行驶速度控制在5公里/小时内，禁
