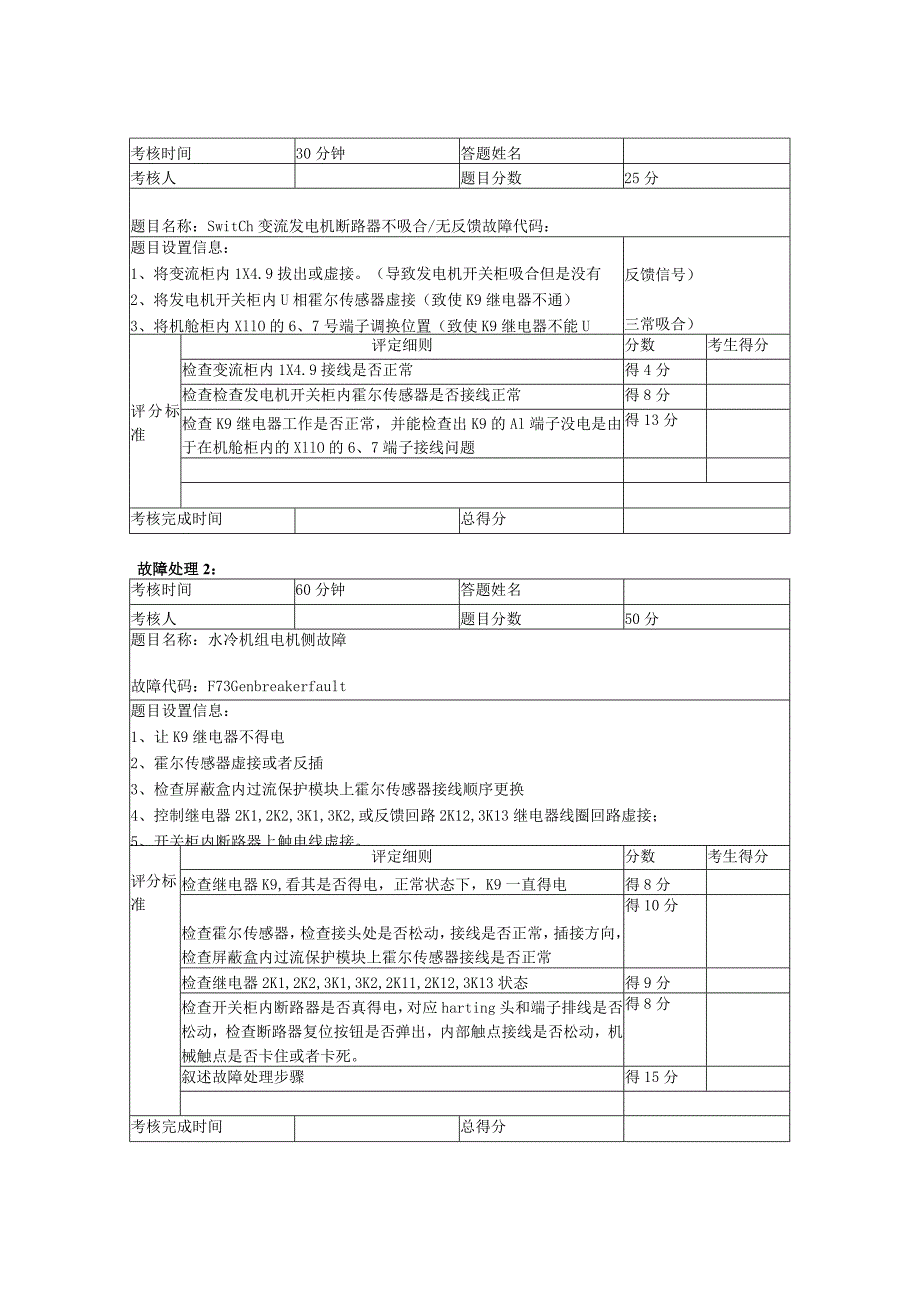

1、考核时间30分钟答题姓名考核人题目分数25分题目名称：SwitCh变流发电机断路器不吸合/无反馈故障代码：题目设置信息：1、将变流柜内1X4.9拔出或虚接。（导致发电机开关柜吸合但是没有2、将发电机开关柜内U相霍尔传感器虚接（致使K9继电器不通）3、将机舱柜内XllO的6、7号端子调换位置（致使K9继电器不能U反馈信号）三常吸合）评分标准评定细则分数考生得分检查变流柜内1X4.9接线是否正常得4分检查检查发电机开关柜内霍尔传感器是否接线正常得8分检查K9继电器工作是否正常，并能检查出K9的Al端子没电是由于在机舱柜内的XllO的6、7端子接线问题得13分考核完成时间总得分故障处理2：考核时间6
2、0分钟答题姓名考核人题目分数50分题目名称：水冷机组电机侧故障故障代码：F73Genbreakerfault题目设置信息：1、让K9继电器不得电2、霍尔传感器虚接或者反插3、检查屏蔽盒内过流保护模块上霍尔传感器接线顺序更换4、控制继电器2K1,2K2,3K1,3K2,或反馈回路2K12,3K13继电器线圈回路虚接；5、开关柜内断路器上触电线虚接。评分标准评定细则分数考生得分检查继电器K9,看其是否得电，正常状态下，K9一直得电得8分检查霍尔传感器，检查接头处是否松动，接线是否正常，插接方向，检查屏蔽盒内过流保护模块上霍尔传感器接线是否正常得10分检查继电器2K1,2K2,3K1,3K2,2K1

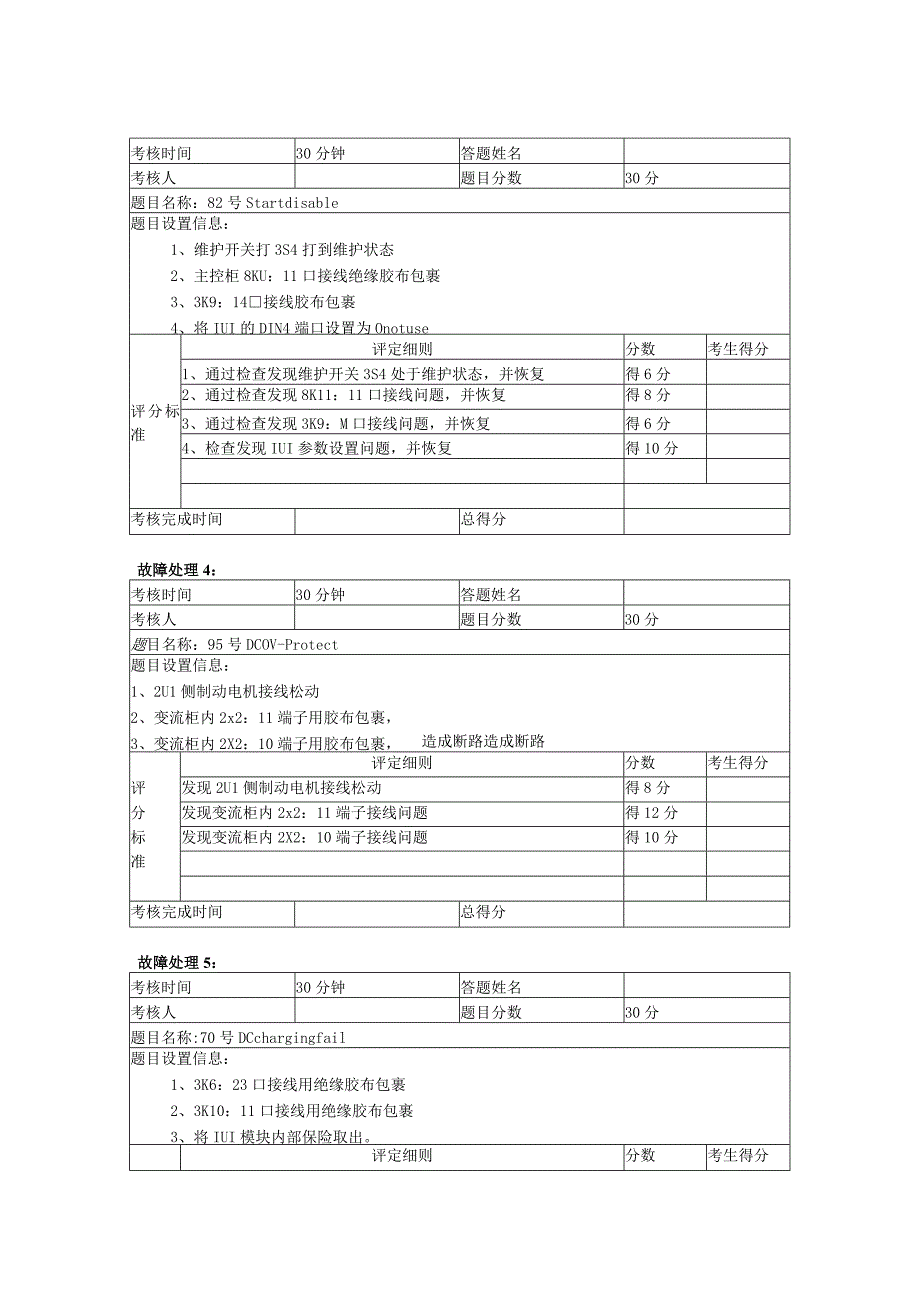

3、1,2K12,3K13状态得9分检查开关柜内断路器是否真得电，对应harting头和端子排线是否松动，检查断路器复位按钮是否弹出，内部触点接线是否松动，机械触点是否卡住或者卡死。得8分叙述故障处理步骤得15分考核完成时间总得分考核时间30分钟答题姓名考核人题目分数30分题目名称：82号Startdisable题目设置信息：1、维护开关打3S4打到维护状态2、主控柜8KU：11口接线绝缘胶布包裹3、3K9：14接线胶布包裹4、将IUI的DIN4端口设置为Onotuse评分标准评定细则分数考生得分1、通过检查发现维护开关3S4处于维护状态，并恢复得6分2、通过检查发现8K11：11口接线问题，并恢
4、复得8分3、通过检查发现3K9：M口接线问题，并恢复得6分4、检查发现IUI参数设置问题，并恢复得10分考核完成时间总得分故障处理4：考核时间30分钟答题姓名考核人题目分数30分题目名称：95号DCOV-Protect题目设置信息：1、2U1侧制动电机接线松动2、变流柜内2x2：11端子用胶布包裹，3、变流柜内2X2：10端子用胶布包裹，造成断路造成断路评定细则分数考生得分评发现2U1侧制动电机接线松动得8分分发现变流柜内2x2：11端子接线问题得12分标发现变流柜内2X2：10端子接线问题得10分准考核完成时间总得分故障处理5：考核时间30分钟答题姓名考核人题目分数30分题目名称:70号DC

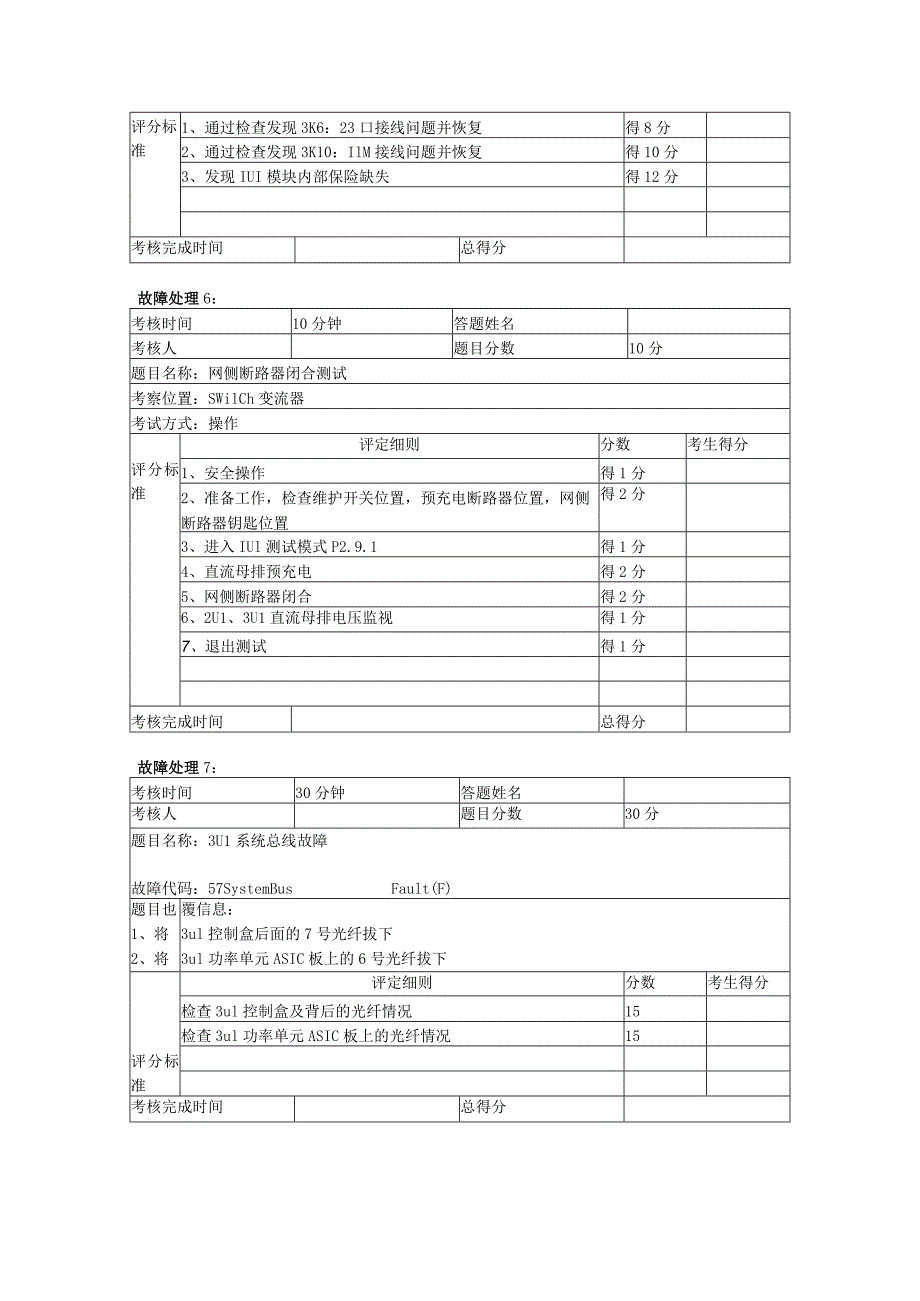

5、chargingfail题目设置信息：1、3K6：23口接线用绝缘胶布包裹2、3K10：11口接线用绝缘胶布包裹3、将IUI模块内部保险取出。评定细则分数考生得分评分标准1、通过检查发现3K6：23口接线问题并恢复得8分2、通过检查发现3K10：IlM接线问题并恢复得10分3、发现IUI模块内部保险缺失得12分考核完成时间总得分故障处理6：考核时间10分钟答题姓名考核人题目分数10分题目名称：网侧断路器闭合测试考察位置：SWilCh变流器考试方式：操作评分标准评定细则分数考生得分1、安全操作得1分2、准备工作，检查维护开关位置，预充电断路器位置，网侧断路器钥匙位置得2分3、进入IUl测试模式P
6、2.9.1得1分4、直流母排预充电得2分5、网侧断路器闭合得2分6、2U1、3U1直流母排电压监视得1分7、退出测试得1分考核完成时间总得分故障处理7：考核时间30分钟答题姓名考核人题目分数30分题目名称：3U1系统总线故障故障代码：57SystemBusFault(F)题目也1、将2、将覆信息：3ul控制盒后面的7号光纤拔下3ul功率单元ASIC板上的6号光纤拔下评分标准评定细则分数考生得分检查3ul控制盒及背后的光纤情况15检查3ul功率单元ASIC板上的光纤情况15考核完成时间总得分考核时间30分钟答题姓名考核人题目分数30分题目名称：网侧功率单元IUI过流故障故障代码：1OVereUI
7、TentFault(F)题目设置信息：1、断开17F1,对调17TI网侧上任意两相电路评分标准评定细则分数考生得分1、检查IUI模块上的IGBT管压降52、下载Iul控制盒上的故障文件103、查看IUl控制面板上网侧电网频率104、检查17Tl接线并改正5考核完成时间总得分故障处理9：考核时间30分钟答题姓名考核人题目分数30分题目名称：直流过压保护故障代码：95DCOV-ProtectFault(F)题目设置信息：在4ul控制盒上将1号槽板的第20个端子线拆下并用绝缘胶布缠裹，然后装好评分标准评定细则分数考生得分检查4K1继电器10检查4K1供电回路5检查4U1控制盒上1号槽板的第20个端子，并改正15考核完成时间总得分故障处理10:考核时间30分钟答题姓名考核人题目分数50分题目名称：主断路器3故障代码：E法吸合题目设置信息：将4K1继电器的13号端子接线断开用绝缘胶布缠裹并进行隐藏评定细则分数考生得分评分标准查看图纸并进行分析10检查主断路器5手动进行吸合实验15检查4K1继电器并发现接线问题加以检查改正20考核完成时间总得分
