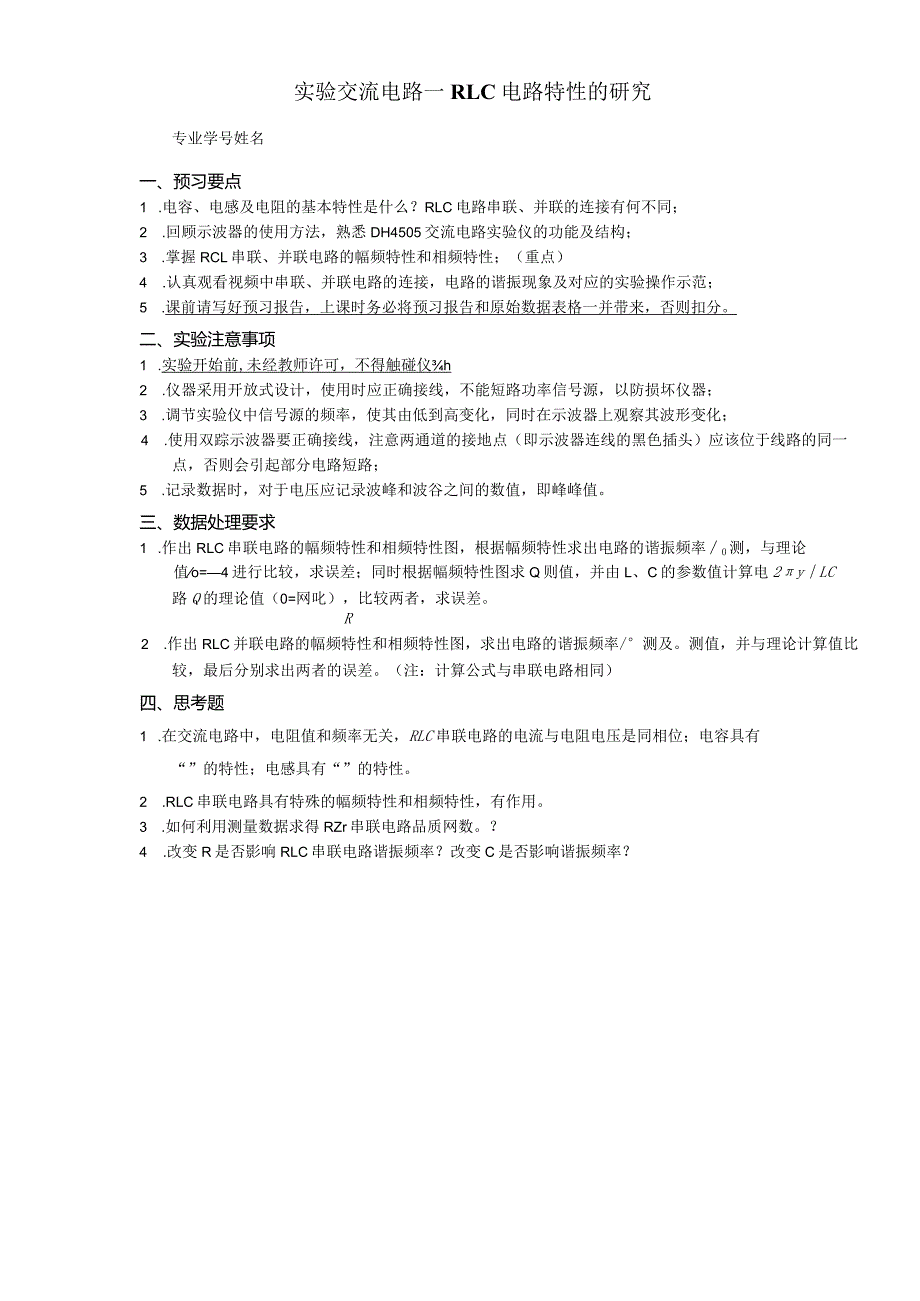

1、实验交流电路一RLC电路特性的研究专业学号姓名一、预习要点1 .电容、电感及电阻的基本特性是什么？RLC电路串联、并联的连接有何不同；2 .回顾示波器的使用方法，熟悉DH4505交流电路实验仪的功能及结构；3 .掌握RCL串联、并联电路的幅频特性和相频特性；（重点）4 .认真观看视频中串联、并联电路的连接，电路的谐振现象及对应的实验操作示范；5 .课前请写好预习报告，上课时务必将预习报告和原始数据表格一并带来，否则扣分。二、实验注意事项1 .实验开始前,未经教师许可，不得触碰仪h2 .仪器采用开放式设计，使用时应正确接线，不能短路功率信号源，以防损坏仪器；3 .调节实验仪中信号源的频率，使其由
2、低到高变化，同时在示波器上观察其波形变化；4 .使用双踪示波器要正确接线，注意两通道的接地点（即示波器连线的黑色插头）应该位于线路的同一点，否则会引起部分电路短路；5 .记录数据时，对于电压应记录波峰和波谷之间的数值，即峰峰值。三、数据处理要求1 .作出RLC串联电路的幅频特性和相频特性图，根据幅频特性求出电路的谐振频率0测，与理论值o=4进行比较，求误差；同时根据幅频特性图求Q则值，并由L、C的参数值计算电2yLC路Q的理论值（0=网叱），比较两者，求误差。R2 .作出RLC并联电路的幅频特性和相频特性图，求出电路的谐振频率/测及。测值，并与理论计算值比较，最后分别求出两者的误差。（注：计算

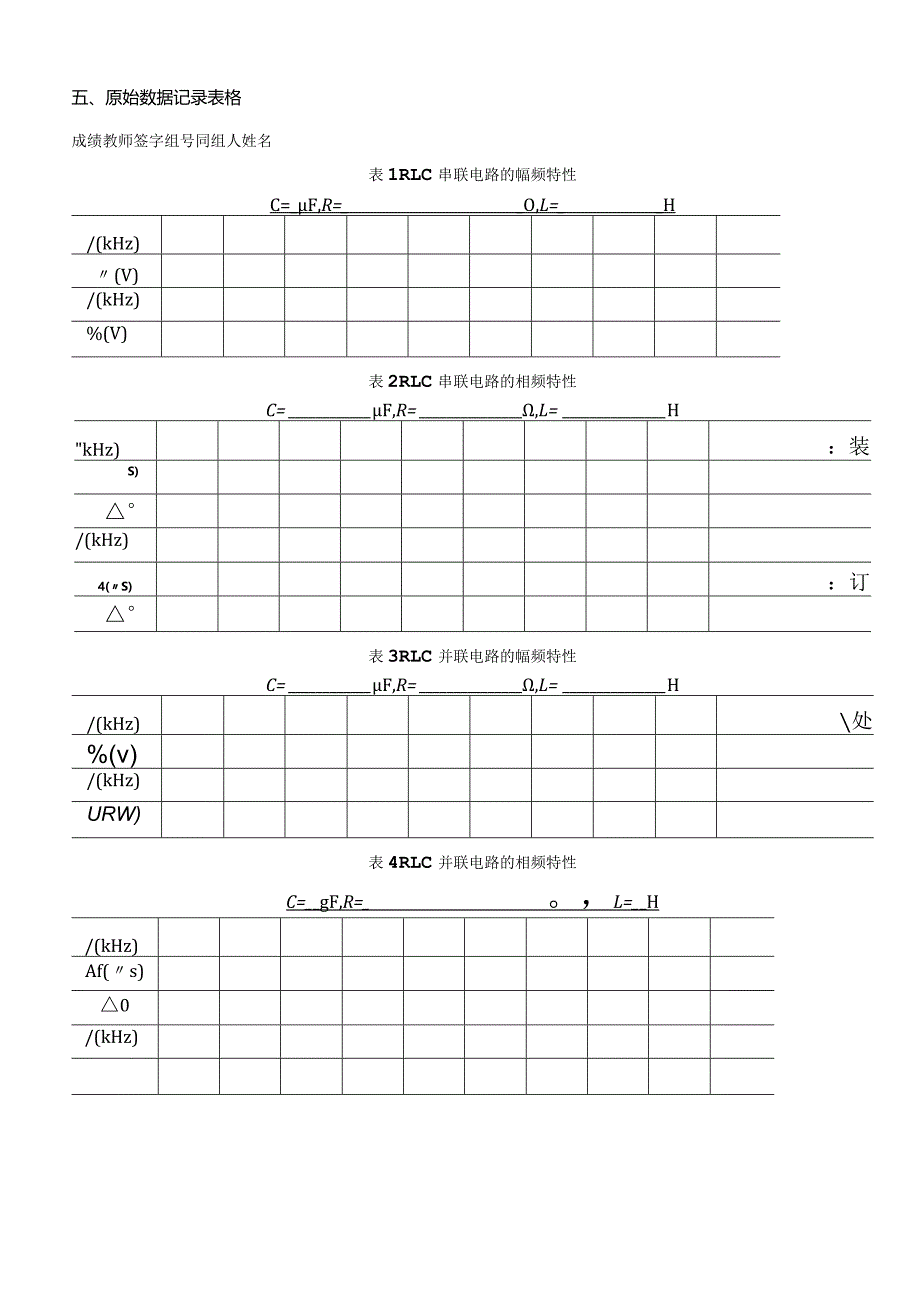

3、公式与串联电路相同）四、思考题1 .在交流电路中，电阻值和频率无关，RLC串联电路的电流与电阻电压是同相位；电容具有“”的特性；电感具有“”的特性。2 .RLC串联电路具有特殊的幅频特性和相频特性，有作用。3 .如何利用测量数据求得RZr串联电路品质网数。？4 .改变R是否影响RLC串联电路谐振频率？改变C是否影响谐振频率？五、原始数据记录表格成绩教师签字组号同组人姓名表1RLC串联电路的幅频特性C=_F,R=_O,L=_H/(kHz)(V)/(kHz)%(V)表2RLC串联电路的相频特性C=F,R=,L=HkHz)：装S)/(kHz)4(S)：订表3RLC并联电路的幅频特性C=F,R=,L=H/(kHz)处%(v)/(kHz)URW)表4RLC并联电路的相频特性C=_gF,R=_。，L=_H/(kHz)Af(s)0/(kHz)
