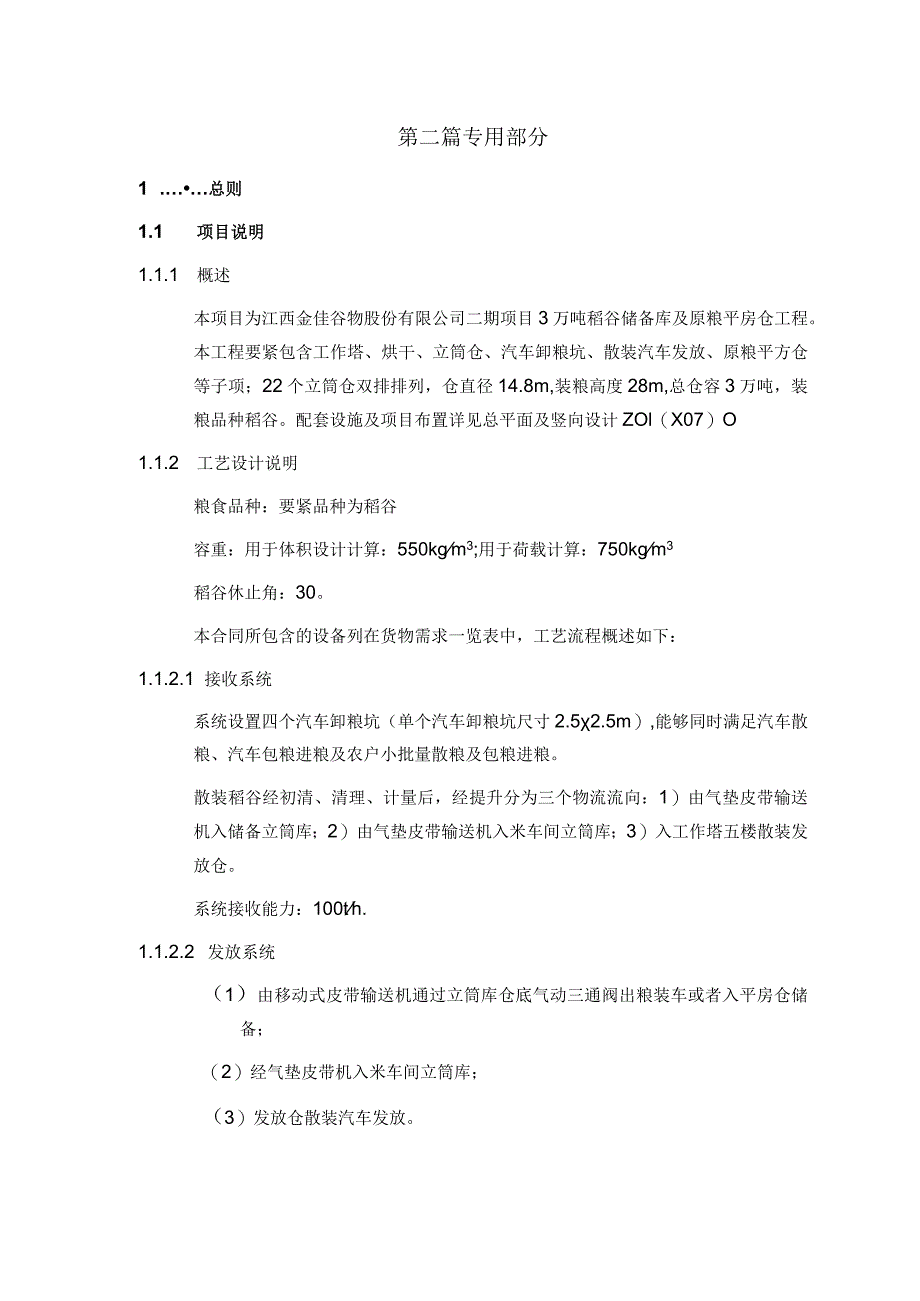

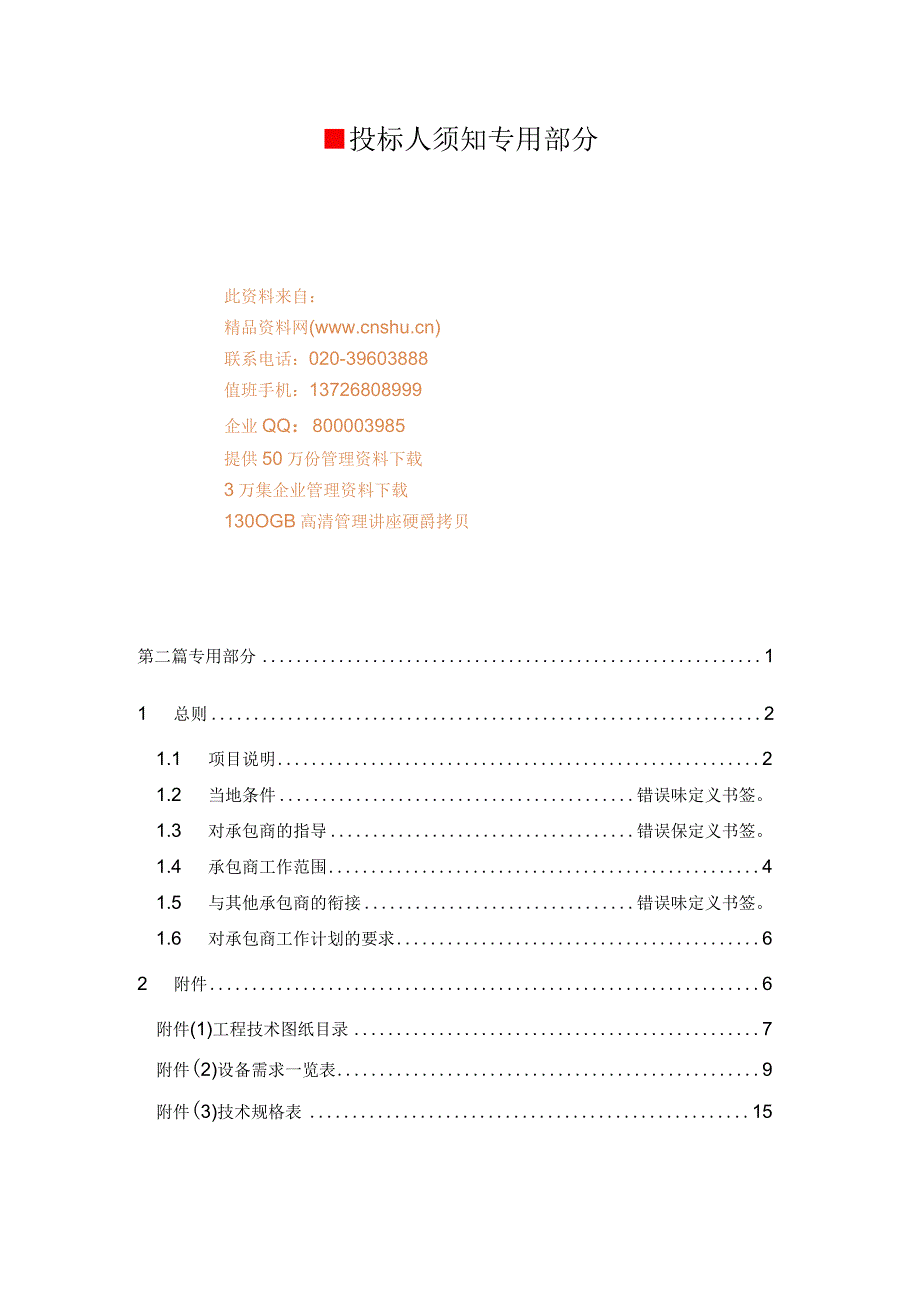

1、投标人须知专用部分此资料来自：精品资料网()联系电话：020-39603888值班手机：13726808999企业QQ：800003985提供50万份管理资料下载3万集企业管理资料下载130OGB高清管理讲座硬爵拷贝第二篇专用部分11 总则21.1 项目说明21.2 当地条件错误味定义书签。1.3 对承包商的指导错误保定义书签。1.4 承包商工作范围41.5 与其他承包商的衔接错误味定义书签。1.6 对承包商工作计划的要求62 附件6附件(1)工程技术图纸目录7附件(2)设备需求一览表9附件(3)技术规格表15第二篇专用部分1 .总则1.1 项目说明1.1.1 概述本项目为江西金佳谷物股份有限
2、公司二期项目3万吨稻谷储备库及原粮平房仓工程。本工程要紧包含工作塔、烘干、立筒仓、汽车卸粮坑、散装汽车发放、原粮平方仓等子项；22个立筒仓双排排列，仓直径14.8m,装粮高度28m,总仓容3万吨，装粮品种稻谷。配套设施及项目布置详见总平面及竖向设计ZOl（X07）O1.1.2 工艺设计说明粮食品种：要紧品种为稻谷容重：用于体积设计计算：550kgm3;用于荷载计算：750kgm3稻谷休止角：30。本合同所包含的设备列在货物需求一览表中，工艺流程概述如下：1.1.2.1 接收系统系统设置四个汽车卸粮坑（单个汽车卸粮坑尺寸2.52.5m）,能够同时满足汽车散粮、汽车包粮进粮及农户小批量散粮及包粮进
3、粮。散装稻谷经初清、清理、计量后，经提升分为三个物流流向：1）由气垫皮带输送机入储备立筒库；2）由气垫皮带输送机入米车间立筒库；3）入工作塔五楼散装发放仓。系统接收能力：100th.1.1.2.2 发放系统（1）由移动式皮带输送机通过立筒库仓底气动三通阀出粮装车或者入平房仓储备；（2）经气垫皮带机入米车间立筒库；（3）发放仓散装汽车发放。储备立筒库内粮食能够通过仓下气垫皮带机、提升机、仓顶气垫皮带机由一个仓倒到另一个仓内，实现仓与仓之间，粮食倒仓作业。1.1.2.4 通风、熏蒸（不在本次招标范围内）1.1.2.5 除尘该项目设计4个除尘系统：AS01：由离心重力除尘与脉冲布袋除尘器组合为二级除
4、尘，用于4个卸粮坑的除尘。AS02：由用离心重力除尘与脉冲布袋除尘器组合为二级除尘，用于VSc）I振动清理筛、PC01初清筛的除尘。AS03：使用脉冲布袋除尘器一级除尘，用于E01、E02提升机，W01累计流量秤，仓H01、H02,气垫皮带输送机ABl6、ABI7、AB18的除尘。AS04：使用脉冲布袋除尘器一级除尘，用于烘干系统EO3、E04提升机，DYOl烘干机，ABI9、AB20皮带输送机的除尘。粉尘使用集中收集处理,所有除尘系统都由现场操纵或者通过PLC操纵系统联锁。1.2 当地条件除非在技术规格说明书中另有说明，所有制造的设备应在下列条件现场：1.2.1 地理位置新干县位于东经115
5、1511544,北纬27302758,属亚热带季风气候，日照充足，气候温与，雨量充沛，无霜期长，平均无霜期：275天。1.2.2 现场供电220伏单相/380伏三相（电压变动7%）50HZo1.2.3 环境温度最冷（1月），平均气温17.5C,极端最气温405C,极端最低气温-12.TC1.2.4 降雨平均降雨量：1604.5mm1.2.5 相对湿度相对湿度：年平均为79%1.2.6 风向、风速主导风向：冬一半年北风，夏一半年南风风速：平均1.4sm1.2.7 地震基本烈度设防裂度为VI度区，属于地震影响较小的区域级1.3 对承包商的指导1.3.1 承包商的投标书应建立在能保证提供齐全完整的成
6、套系统包含投标文件所覆盖的所有项目。1.3.2 承包商的投标书务必满足或者超过本技术规格书通用及专用条款所规定的功能要求。1.3.3 承包商的技术响应标应建立在作为本技术规格书构成部分设备一览表所有描述。在满足现有建筑物条件及现有工艺功能的前提下，同意投标商做更好、更合理的配置方案（但需要作出全面说明），方案不得与建筑工程的主体结构发生矛盾。1.3.4 不响应上述要求的投标书将被拒绝。1.4 承包商工作范围1.4.1 通常要求承包商应提供需求一览表中的全部货物。并包含设备制造、供货、运输、交付、安装、检验、调试及验收，按招标文件有关要求进行培训、技术服务。所有保证工程正常工作功能与安全生产所必
7、需的组件、配件、货物及服务，将视作包含在工程范围内，即使这些组件与配件未在供货一览表与技术规范书中加以特别说明。注：承包商应负责将货物交付到目的地（江西省新干市城南工业园区）。1.4.2 承包商的工作范围包含：（1）机械、电气及操纵设备制造、运输、保险（业主提供的主机设备以外）、全部机电设备的安装、调试、验收；（2）保质期内的售后服务；（3）按招标文件要求对操作人员及管理人员的培训；1.4.3 不包含在本工程范围内的内容下列工程不包含在本合同中：1.4.3.1 所有土建工程1.4.3.2 下述机电设施与设备：（1）平房仓移动式进出粮输送及清理设备的供货及安装：移动式胶带输送机、移动式称重灌包机
8、、移动式堆粮机、扒粮机的供货及安装。（2）机修设备；（3）检化验设备；（4）储备立筒库及平房仓照明配电箱；（5）变压器及变配电高、低压配电柜及供电电缆的供货及安装；（6）库区、工作塔、立筒库及平房仓照明。1.5 与其它承包商的衔接1.5.1 承包商应严格按照专用条款中项目进度表计划安排工作，确保不可能对其它任何承包商或者总体工程的竣工造成延误。1.5.2 承包商在认为其工作的进度可能延误或者影响其它合同承包商并导致延误时，应立即书面通知业主代表，注明估计出现的延误或者对其它合同承包商产生影响的原因，承包商在投标时承诺的进度表计划应充分考虑与其它承包商的合理交叉施工及对其工程进度的影响。1.5.
9、3 承包商应积极配合业主与总体设计单位与其它承包方的协调工作及合作。1.5.4 承包商应根据以上条款的合同界限在投标文件中全面叙述与其它承包商衔接界面的接口情况。1.6 对承包商工作计划的要求1.6.1 承包商的投标文件应包含工程的组织实施计划，并应有以网络分析为基础的进度横线图。1.6.2承包商应根据下列要求提供给业主全面的工程进度表工程内容时限1.设备采购2009年一月一-2009年月2.设备进场2009年_月一-2009年_月3.设备安装2009年一月一-2009年月4.单机及空载调试2009年_月一-2009年_月5.预验收2009年_.月_日1.6.3 整个项目至预验收的建设周期为2
10、009年3月日至2009年月日。2.附件（1）工程技术图纸（2）设备需求一览表（3）技术规格与参数响应表附件(1)工程技术图纸一、总图Z-01(X07)总平面及竖向设计二、3万吨稻谷储备库及烘干K-GY-OO图纸封面K-GY-ML图纸目录K-GY-SM工艺：工艺设计说明K-GY-01工艺流程图K-GY-02-层平面(0.00m)布置图K-GY-03输送通廊二至七层平面布置图K-GY-04顶层平面(+30.00m)布置图K-GY-05A-A剖面图K-GY-06B-B剖面图K-GY-07C-C剖面图K-GY-08E-EF-F剖面图K-GY-09工作塔原粮接收0.0Om洞孔图K-GY-10输送通廊基
11、础平面图K-GY-11输送通廊基础剖面图K-GY-12一层至顶层洞孔图K-GY-13米车间/立筒库位置联系图风网、压缩空气系统图:K-FA-01AS01风网系统图K-FA-02AS02风网系统图K-FA-03AS03风网系统图K-FA-04AS04风网系统图K-FA-05压缩空气系统图电气图纸：EC-01-01动力系统图（一）EC-01-02动力系统图（二）EC-01-03动力系统图（三）CKZ-0111设备操纵原理图CKD-Ol12电源操纵原理图三、平房仓工艺：PC-GY-OO图纸封面PC-GY-ML图纸目录PC-GY-SM工艺设计说明PC-GY-OI0.00m平面布置图PC-GY-020.
12、00m通风地上笼平面布置图PC-GY-03+6.00m平面布置图PC-GY-04I-Il立面须轴立面立面11剖面PC-GY-06输送通廊立面图PC-GY-07原粮接收地下输送通廊0.00m平面图PC-GY-08原粮接收地下输送通廊-3.5Om平面图PC-GY-09原粮接收地下输送通廊基础图PC-GY-IO电气：通风地上笼安装示意图PC-DQ-OI平房仓电气平面布置图附件(2)设备需求一览表概述：1、下列所列的所有货物与设备务必包含所有的与设备正常运转与安全操作有关的配件与附件，与与本工程正常运转与安全操作有关的配件与附件。即使这些配件与附件没有在供货一览表与招标文件中提及。2、承包商认为必备的
13、配件与附件，且这些配件与附件没有在供货一览表与招标文件中提及，承包商应设计有关技术性能表附在技术响应文件中。工作塔、立筒库条款1闸阀门按说明配备驱动装置与现场装置编号产量(th)名称物料输送粮食来源输送粮食去向备注数量PV01-13100气动三通阀稻谷气动式13PV14-2750气动三通阀稻谷气动式14PV28-34100气动三通阀稻谷气动式7PV3550气动三通阀稻谷气动式1PV36-39100气动三通阀稻谷气动式4G01-05100手气动闸门稻谷手气动式5UG07-2250手气动闸门稻谷手气动式16PG0150气动闸门稻谷气动式1MG01-0425手动闸门稻谷手动式4MG05100手动闸门
