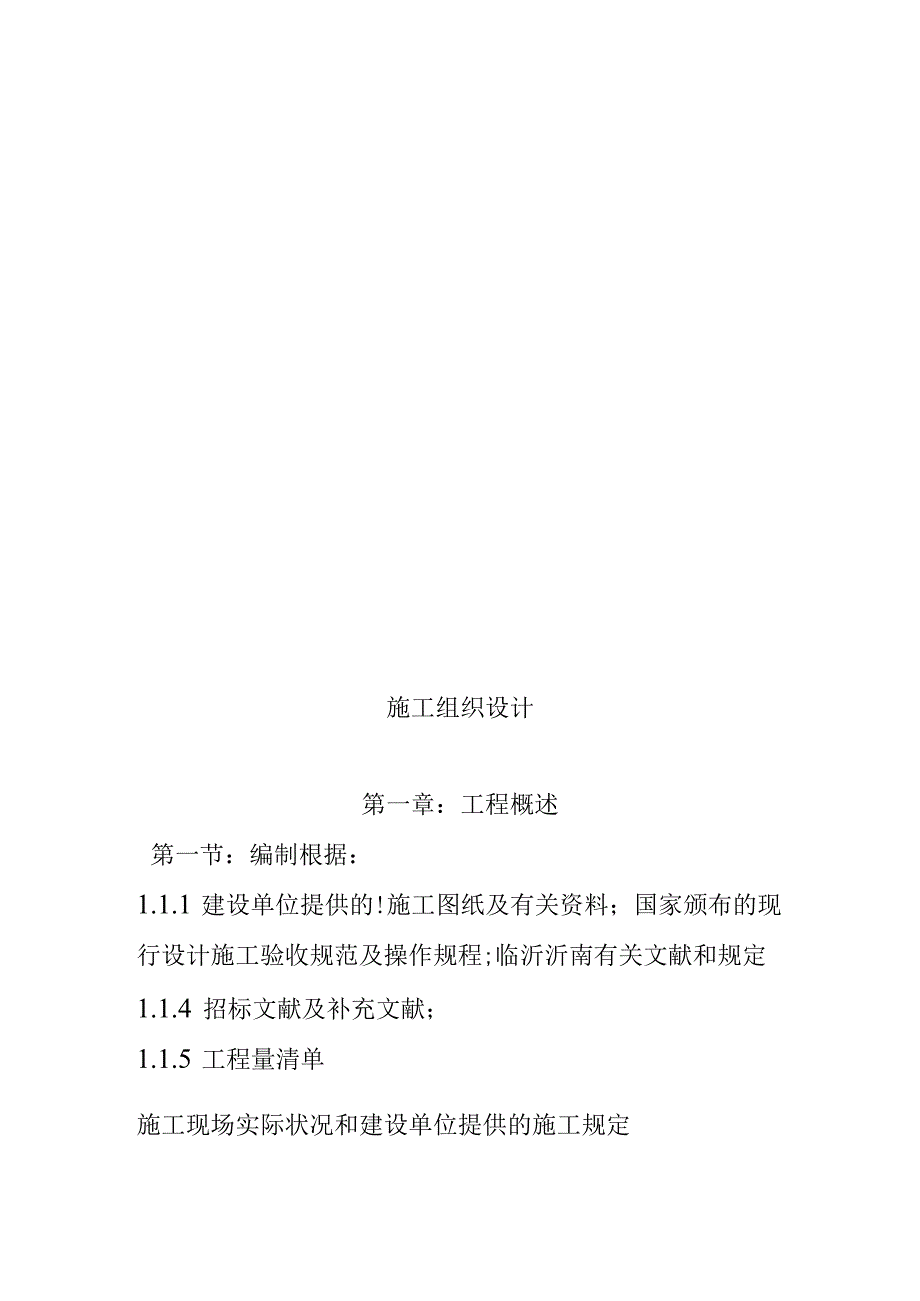

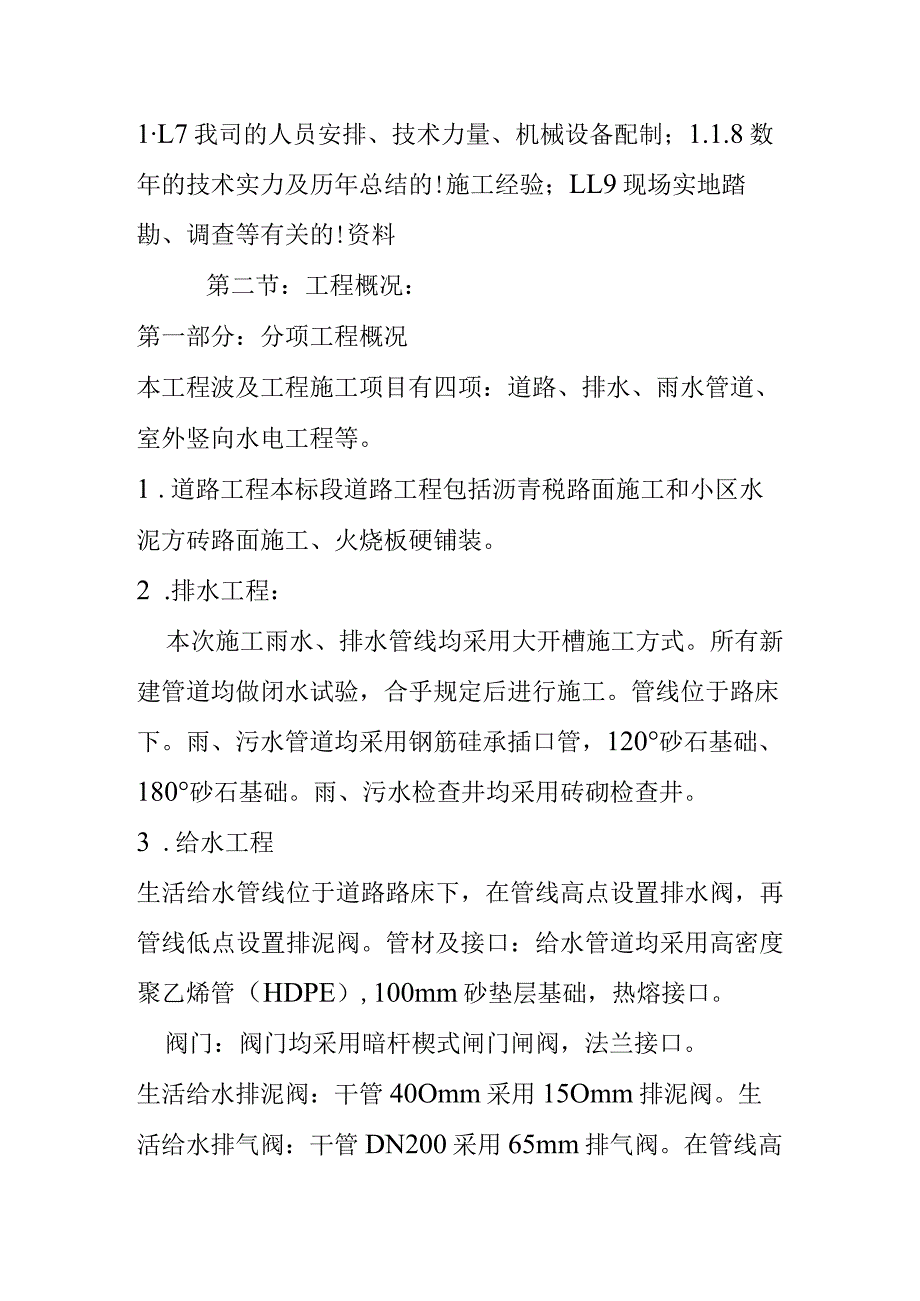

1、施工组织设计第一章：工程概述第一节：编制根据：1.1.1 建设单位提供的!施工图纸及有关资料；国家颁布的现行设计施工验收规范及操作规程;临沂沂南有关文献和规定1.1.4 招标文献及补充文献；1.1.5 工程量清单施工现场实际状况和建设单位提供的施工规定1L7我司的人员安排、技术力量、机械设备配制；1.1.8数年的技术实力及历年总结的!施工经验；LL9现场实地踏勘、调查等有关的!资料第二节：工程概况：第一部分：分项工程概况本工程波及工程施工项目有四项：道路、排水、雨水管道、室外竖向水电工程等。1 .道路工程本标段道路工程包括沥青税路面施工和小区水泥方砖路面施工、火烧板硬铺装。2 .排水工程：本次

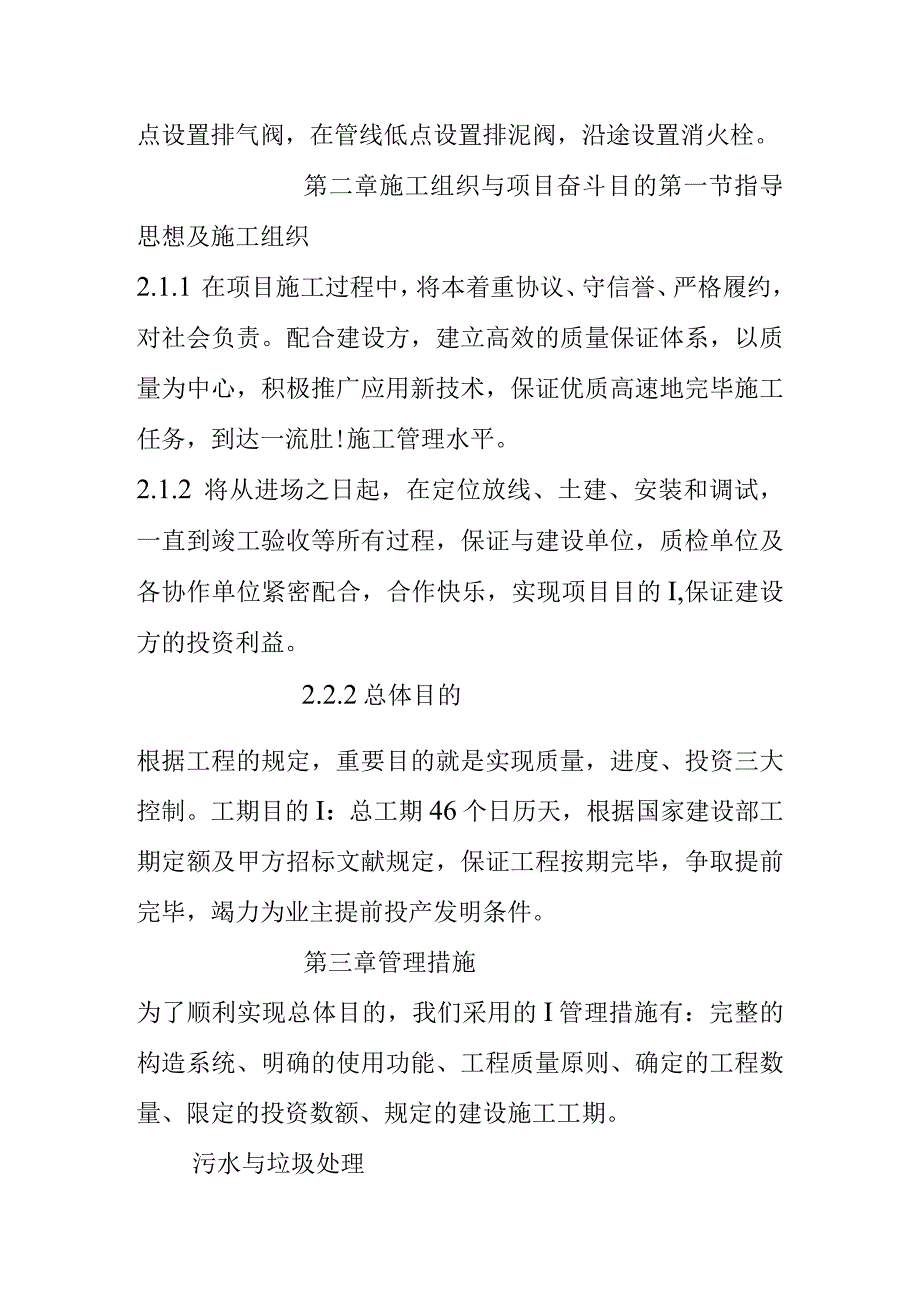

2、施工雨水、排水管线均采用大开槽施工方式。所有新建管道均做闭水试验，合乎规定后进行施工。管线位于路床下。雨、污水管道均采用钢筋硅承插口管，120砂石基础、180砂石基础。雨、污水检查井均采用砖砌检查井。3 .给水工程生活给水管线位于道路路床下，在管线高点设置排水阀，再管线低点设置排泥阀。管材及接口：给水管道均采用高密度聚乙烯管（HDPE）,100mm砂垫层基础，热熔接口。阀门：阀门均采用暗杆楔式闸门闸阀，法兰接口。生活给水排泥阀：干管40Omm采用15Omm排泥阀。生活给水排气阀：干管DN200采用65mm排气阀。在管线高点设置排气阀，在管线低点设置排泥阀，沿途设置消火栓。第二章施工组织与项目奋
3、斗目的第一节指导思想及施工组织2.1.1 在项目施工过程中，将本着重协议、守信誉、严格履约，对社会负责。配合建设方，建立高效的质量保证体系，以质量为中心，积极推广应用新技术，保证优质高速地完毕施工任务，到达一流肚!施工管理水平。2.1.2 将从进场之日起，在定位放线、土建、安装和调试，一直到竣工验收等所有过程，保证与建设单位，质检单位及各协作单位紧密配合，合作快乐，实现项目目的I,保证建设方的投资利益。2.2.2总体目的根据工程的规定，重要目的就是实现质量，进度、投资三大控制。工期目的I：总工期46个日历天，根据国家建设部工期定额及甲方招标文献规定，保证工程按期完毕，争取提前完毕，竭力为业主提
4、前投产发明条件。第三章管理措施为了顺利实现总体目的，我们采用的I管理措施有：完整的构造系统、明确的使用功能、工程质量原则、确定的工程数量、限定的投资数额、规定的建设施工工期。污水与垃圾处理与当地政府的!水利部门和环境保护部门获得联络，修筑排水设施，将施工、生活中产生的I污水和废水排入指定河流。生活中的垃圾应集中堆放，有车辆统一拉到附近的垃圾处理场或堆放地。施工总平面布置见施工总平面布置图第四章：施工准备及人员、材料、机械设备进场计划及保证措施。第一节：施工准备1、人员、材料、机械设备的I准备：我单位如接到中标告知书后开始准备工作，2日内重要人员进场，施工队所有人员应根据施工生产需要进场，施工设
5、备按施工项目需求运至现场，材料按施工进度规定运至施工现场。2、施工现场的准备工作由项目总工组织技术人员进行复测、施工放样、确定施工作业区、生活办公区、施工便道等临时用地位置、做好现场的三通一平工作。3、临建及用水、用电本协议段项目经理部办公地点及现场监理办公室租用公路附近的I民房。其他人员休息和机械设备停放场地安排在路线中部，详见施工平面布置图。4、施工技术准备工作动工前由项目总工组织有关技术人员对设计文献深入熟悉、审核。对现场进行细致考察，编制实行性施工组织设计，报送建设单位、监理单位审批后实行，并做好技术交底，对有关管理、技术人员进行岗前技能培训。提前做好多种试化验的委托工作。5.施工准备
6、工作计划表第二节：组织机构的建立为满足业主协议规定的工期目肚I,我企业将组建技术力量雄厚的项目经理部。项目经理部下设“四科两室四队”即：工程技术科、质量检查科、材料设备科、财务科、试验室及综合办公室；一种道路施工队、一种室外电力施工队、一种排水施工队、一种给水施工队。其各科室职能如下：I.工程技术科负责工程技术及工程管理工作，对工程图纸进行审核，复核查对工程量，制定工程进度计划,并监督计划执行状况，负责工程计量工作核算工程成本，做好月出成本工作2 .质量检查科按照施工图及招标文献中的!公路施工技术规范规定，对工程进行自检，对所有进入施工现场的测量、检查、试验设备及用品进行检查工作。3 .材料设
7、备科负责对整个施工生产过程使用材料的采购和运送，协助质检科对进场材料的!质量进行控制。并负责施工生产中所有设备的维修及多种机械设备配件的采购工作，负责提供运送结算根据，制定材料采购、进场计划，签订材料采购、运送等协议。4 .财务科负责筹集和管理施工生产所用资金，对资金的使用，行使财务监督的职能。5 .综合办公室负责平常行政及后勤工作，包括文献管理、考勤、行政物品管理、职工食堂管理等业务。6 .试验室负责施工现场的所有试验检测工作，配合项目部质检科完毕质量监督工作。7 .项目经理部的组织机构详见表”项目经理部管理网络”，第五章：施工进度计划、工期保证措施及违约承诺。第一节：进度计划为保证按期保质
8、完毕业主的总体施工计划，根据现场施工环境和施工条件，综合多种原因，确定工程工期为46天（日历日）。根据工程总体安排,确定各分项工程施工进度计划（见施工进度计划表）第二节：保证措施1.劳动力保证2.1 编制劳动力使用计划根据总体施工控制进度计划，逐月、逐旬作出劳动力使用计划，保证劳动力充足。在本项目施工中，我们的组织机构严格按照投标书指定的!项目经理、总工程师、项目副经理及其他重要部门的人员进场并履行各自的职责。2.2 选择优秀劳务队劳务队要按照企业招投标措施公开选择具有政府行为、企业行为、劳动生产率高的优秀劳务队伍，保持施工全过程劳动力的相对稳定。2.3 料保证1.1 保证料源充足对于路基工程
9、，在清表、路基横断面复核完毕后，详细计算实际土方用量，调查土场可取用量，积极考察土源，合理安排土场；对于构造工程，动工前做出一次性备料计划，提前考察多种材料的货源、储量、运距等，详细制定出进料计划，保证多种物资的供应。第三节：违约承诺若由于我方组织不妥导致的工期延误，我方接受甲方对应惩罚。第六章：重要施工技术方案及质量保证措施第一节：道路工程一：道路工程A.路基工程1 .施工前的I准备：a）组织人员对图纸进行会审，核算图纸工程量。b）确定重要材料的料源，保证施工供应。c）劳动组织准备，配齐各类技术施工人员，进行技术父底。d）搞好现场的三通一平，即水通、电通、路通和场地平整，施工现场布置合理、经
10、济。2 .施工放线根据测绘院所交的坐标点、控制点，用中点多边形法对轴线进行双向控制。对整个标段每200米布设一种临时水准点。（通过闭合检查合格）a）中线控制：根据已知控制点、用全站仪将同一直线时起终点依次施放出来，经校核精确无误后进行栓桩控制，采用角度、距离双重控制。同一方向至少3点控制。b）高程控制：根据布设好的!水准点进行控制对于要点进行多次观测，并通过临近水准点进行校核，施工测量过程中做好记录，并做好复测检查工作。3 .路基处理a）对已回填路基采用强夯措施处理，强夯宽度为道路红线范围内，夯沉量为0.3米，施工过程严格按国家有关规范进行。b）对未回填路基土质软弱土段，采用换砂措施处理，换砂
11、的!范围为道路红线范围内，施工过程严格按国家有关规范进行。4 .路基填筑：在施工过程中如发现土基表层为腐植土，将腐植土挖除，换填级配砂砾或砂性土。当路基为填方时，按每层20Cm厚填土碾压，土质为砂性土。5 .路床整形碾压：将已开挖路槽采用平地机整形，振动压路机进行碾压。在碾压过程中注意影响压实度效果的重要原因：a）含水量：不一样的含水量产生不一样的压实效果，因此碾压时要保证土壤的最佳含水量。b）土壤类别不一样，物理及力学性质不一样，直接影响压实效果。c）压实功能不一样，产生的压实效果不一样，压实功能也将影响压实效果。进行路床碾压时采用先轻后重的原则，用12吨以上的压路机或等功能的压路机进行碾压
12、。碾压时严格控制速度，最大不超过4KM/H,碾压到达重型击实压实度规定为止。详细施工规定如下:1）为保证路基稳定，路基回填模量不小于25Mpa,在0-80Cm范围内，压实度295%；不小于80Cm范围内，压实度293%（重型击实法）。2）在测量人员复核高程、路拱符合图纸规定且在含水量适合的状况下碾压。回填土规定分层填筑，在最佳含水量状况下压实。每层压实厚度和压实度到达规范规定。3）当路床干燥时酌量洒水，在水分渗透后，不粘轮时开始碾压。当路床含水量过大量进行特殊处理。如碾压中出现翻浆现象，可以用透水性良好的!土壤换土并分层填筑碾压。4）路槽碾压时要保证宽度不不不小于设计，纵横断标高偏差控制在容许
13、范围内。5）碾压路床时，自路基边缘向中央进行，采用12吨以上的压路机或等功能的压路机进行，一般碾压每次重叠后轴宽度的l2o碾压速度开始时宜用慢速，最大速度不超过4KM/H,约碾压5-8遍至表面无明显轮迹、无起皮现象为止。6）碾压终了，保证路基密实、均匀、稳定、具有规定的路拱。2、总体施工程序：测量放线一路床土石方施工一路基施工一路边石安砌一彩色方砖铺设一竣工测量一竣工验收。3、各部位各工序施工工艺：.测量放线：根据硬覆盖工程平面示意图及葫芦岛市城区改造硬覆盖工程技术规定及质量原则确定的承重方砖、非承重方砖构造进行测量放线工作。.路床土石方施工：施工前，拆除原旧方砖（灰色方砖及原损坏、路面沉陷彩
14、色方砖），废旧方砖采用人工装车、四轮车外运5km。由于绝大部分方砖路紧靠住宅楼，再有绿化树木、花草阻碍，土方机械无法施工作业，因此，路床土石方开挖、回填均采用人工措施进行施工。开挖出的土石方采用人工装车、四轮车外运5km；楼间方砖路，四轮车无法进入，挖出土方首先用双轮车倒运至沥青路边。工程验收结束后，尽快地完毕工程移交、技术资料移交及其他移交工作；完毕工程价款的竣工结算。4、施工技术规定：(1)潞床将原地面土方清除后，到达设计深度24Cm(或UCm)后人工整形找平，机械扎实。低洼处严禁用土回填，须采用撼砂回填。(2) .路基水泥稳定砂测量人员按虚朴厚度做好控制点，然后摊铺水泥稳定砂找平，机械振
15、动扎实，洒水养护不少于7天，并做好现场防护严禁上车。(3) .方砖铺设a.方砖进入施工现场时应检查验收：小方砖两对角线容许偏差2mm,厚度容许偏差2mm,边长容许偏差2mm,缺边掉角长度不不小于5mm,且不不小于1处，表面颜色一致，无蜂窝裂缝等现象。b.测量放线：道路中线或边线上，每隔5mIOm安设一块方砖作为控制点，以掌握高程及方向。铺装时，放好纵横方格。c铺装：铺装时，应轻轻平放方砖，用橡胶锤敲打方律至其不下沉为止，但不得损伤砖的边角。砂子（或砂浆）不平时，应拿起方砖重新用砂子（或砂浆）找平，严禁向砖底填砂子（或砂浆）或用碎砖块、小石子支垫。方砖缝宽3mm,在方砖与边石及附属物间距不小于20mm时在水泥砂浆中调配与彩色方砖颜色一致的颜料；方砖与边石相接时，缝宽不不小于方砖宽度时应切砖；方砖路转弯时方砖接槎处也应切砖。方砖铺好后，应检查与否稳固及路面平整度，发现方砖有活动现象时,应立即修整。最终用细干砂将砖缝灌注饱满，并将方破路面洒水，使细砂下沉，再次用细干砂将破缝灌注饱满。第四节排水工程1 .施工程序：工程定位一撒灰线一施工道路铺设一机械开槽一人工平整沟底一碎石垫层铺设一税管道基础1浇筑一管线安装一碎管道基础2浇筑一碎井圈预制一检查井碎浇注及砖砌筑、碎井圈安装一与原有管线碰头一分段做闭水试验一管沟夯填一场
