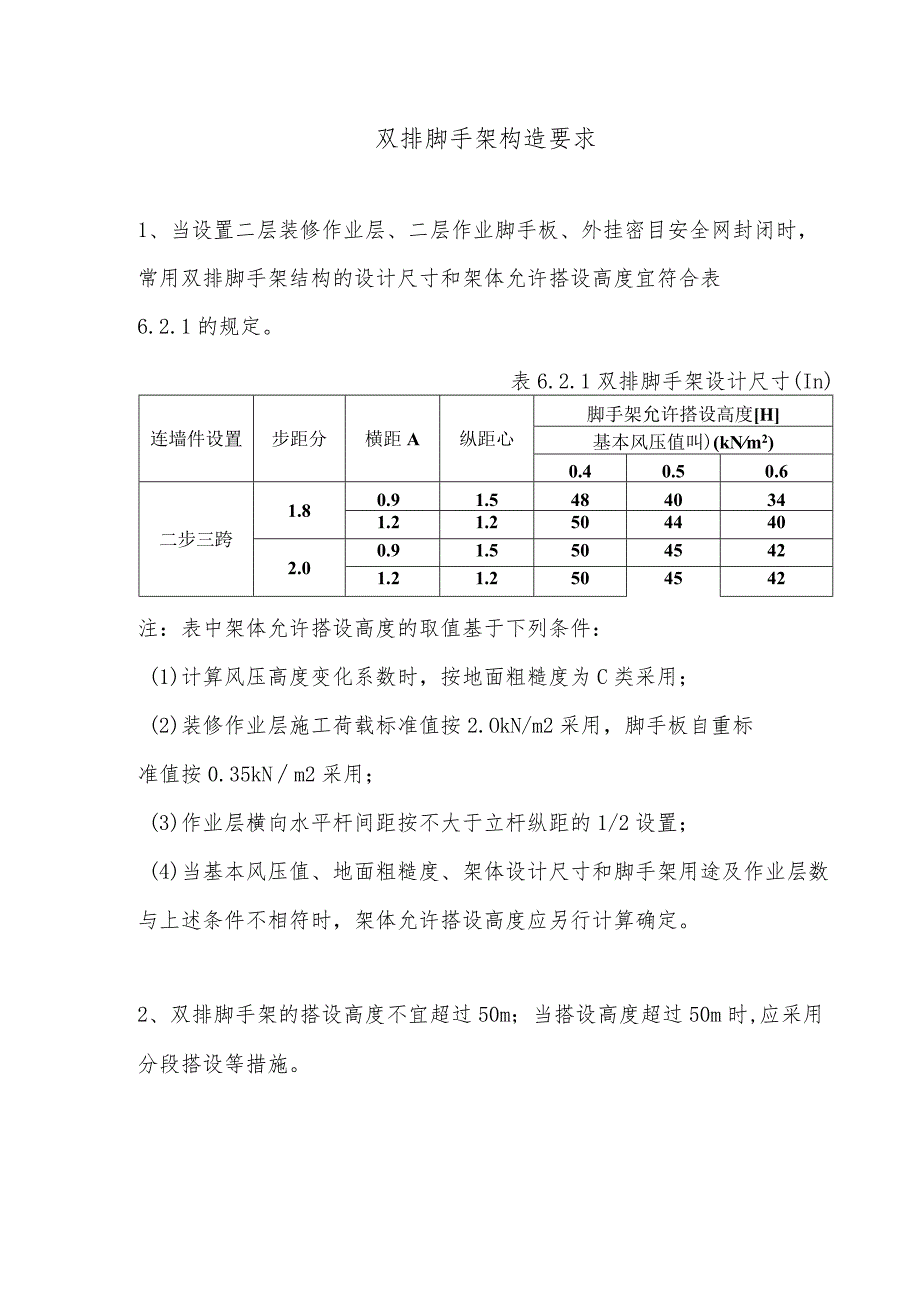

1、双排脚手架构造要求1、当设置二层装修作业层、二层作业脚手板、外挂密目安全网封闭时，常用双排脚手架结构的设计尺寸和架体允许搭设高度宜符合表6.2.1的规定。表6.2.1双排脚手架设计尺寸(In)连墙件设置步距分横距A纵距心脚手架允许搭设高度H基本风压值叫)(kNm2)0.40.50.6二步三跨1.80.91.54840341.21.25044402.00.91.55045421.21.2504542注：表中架体允许搭设高度的取值基于下列条件：(1)计算风压高度变化系数时，按地面粗糙度为C类采用；(2)装修作业层施工荷载标准值按2.OkN/m2采用，脚手板自重标准值按0.35kNm2采用；(3)作

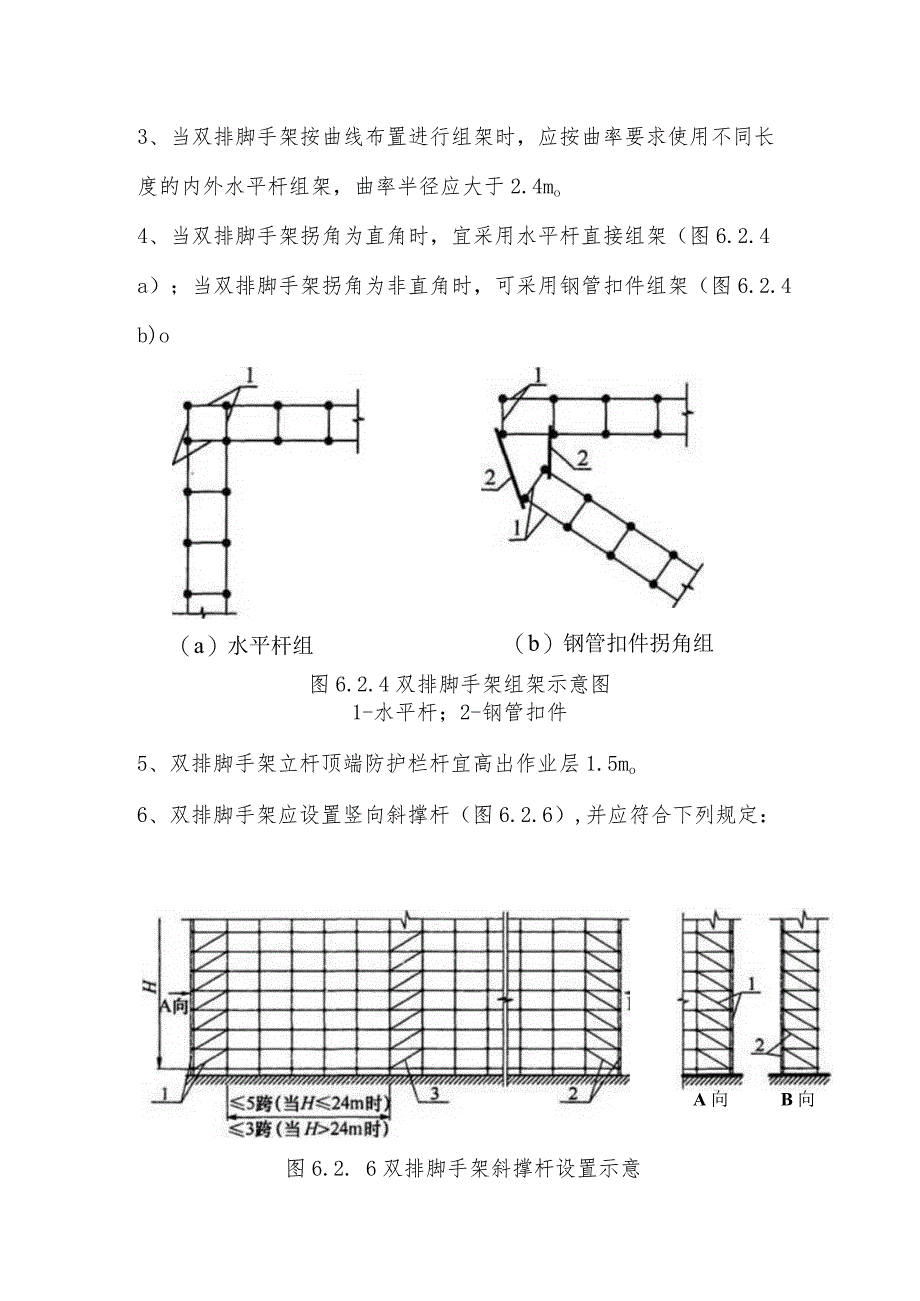

2、业层横向水平杆间距按不大于立杆纵距的1/2设置；(4)当基本风压值、地面粗糙度、架体设计尺寸和脚手架用途及作业层数与上述条件不相符时，架体允许搭设高度应另行计算确定。2、双排脚手架的搭设高度不宜超过50m；当搭设高度超过50m时,应采用分段搭设等措施。3、当双排脚手架按曲线布置进行组架时，应按曲率要求使用不同长度的内外水平杆组架，曲率半径应大于2.4mo4、当双排脚手架拐角为直角时，宜采用水平杆直接组架（图6.2.4a）；当双排脚手架拐角为非直角时，可采用钢管扣件组架（图6.2.4b)o（a）水平杆组架（b）钢管扣件拐角组架图6.2.4双排脚手架组架示意图1-水平杆；2-钢管扣件5、双排脚手架

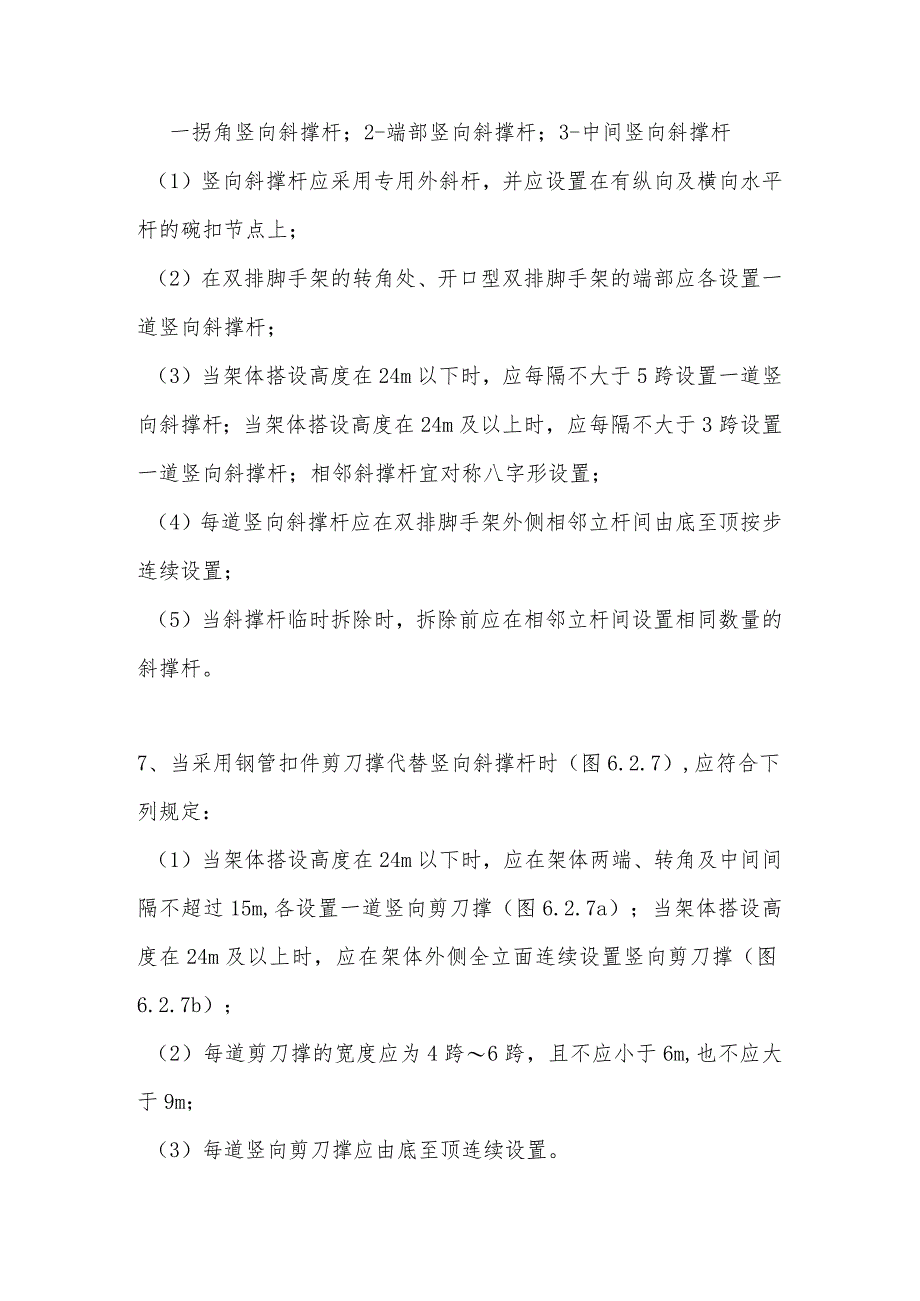

3、立杆顶端防护栏杆宜高出作业层1.5mo6、双排脚手架应设置竖向斜撑杆（图6.2.6）,并应符合下列规定：图6.2. 6双排脚手架斜撑杆设置示意A向B向一拐角竖向斜撑杆；2-端部竖向斜撑杆；3-中间竖向斜撑杆（1）竖向斜撑杆应采用专用外斜杆，并应设置在有纵向及横向水平杆的碗扣节点上；（2）在双排脚手架的转角处、开口型双排脚手架的端部应各设置一道竖向斜撑杆；（3）当架体搭设高度在24m以下时，应每隔不大于5跨设置一道竖向斜撑杆；当架体搭设高度在24m及以上时，应每隔不大于3跨设置一道竖向斜撑杆；相邻斜撑杆宜对称八字形设置；（4）每道竖向斜撑杆应在双排脚手架外侧相邻立杆间由底至顶按步连续设置；（5）
4、当斜撑杆临时拆除时，拆除前应在相邻立杆间设置相同数量的斜撑杆。7、当采用钢管扣件剪刀撑代替竖向斜撑杆时（图6.2.7）,应符合下列规定：（1）当架体搭设高度在24m以下时，应在架体两端、转角及中间间隔不超过15m,各设置一道竖向剪刀撑（图6.2.7a）；当架体搭设高度在24m及以上时，应在架体外侧全立面连续设置竖向剪刀撑（图6.2.7b）；（2）每道剪刀撑的宽度应为4跨6跨，且不应小于6m,也不应大于9m；（3）每道竖向剪刀撑应由底至顶连续设置。(a)不连续剪刀撑设置(b)连续剪刀掉设置图6.2.7双排脚手架剪刀撑设置1-竖向剪刀撑；2-扫地杆8、当双排脚手架高度在24m以上时，顶部24m以下
5、所有的连墙件设置层应连续设置之字形水平斜撑杆，水平斜撑杆应设置在纵向水平杆之下(图6,2.8)o图6.2.8水平斜撑杆设置示意1-纵向水平杆；2-横向水平杆；3-连墙件；4-水平斜撑杆9、双排脚手架连墙件的设置应符合下列规定：（1）连墙件应采用能承受压力和拉力的构造，并应与建筑结构和架体连接牢固；（2）同一层连墙件应设置在同一水平面，连墙点的水平投影间距不得超过三跨，竖向垂直间距不得超过三步，连墙点之上架体的悬臂高度不得超过两步；（3）在架体的转角处、开口型双排脚手架的端部应增设连墙件，连墙件的竖向垂直间距不应大于建筑物的层高，且不应大于4m；（4）连墙件宜从底层第一道水平杆处开始设置；（5）
6、连墙件宜采用菱形布置，也可采用矩形布置；（6）连墙件中的连墙杆宜呈水平设置，也可采用连墙端高于架体端的倾斜设置方式；（7）连墙件应设置在靠近有横向水平杆的碗扣节点处，当采用钢管扣件做连墙件时，连墙件应与立杆连接，连接点距架体碗扣主节点距离不应大于300mm；（8）当双排脚手架下部暂不能设置连墙件时，应采取可靠的防倾覆措施，但无连墙件的最大高度不得超过6加10、双排脚手架应按本规范第6.L5条的规定设置作业层。架体外侧全立面应采用密目安全网进行封闭。11、双排脚手架内立杆与建筑物距离不宜大于150mm；当双排脚手架内立杆与建筑物距离大于15Omm时，应采用脚手板或安全平网封闭。当选用窄挑梁或宽挑梁设置作业平台时，挑梁应单层挑出，严禁增加层数。12、当双排脚手架设置门洞时，应在门洞上部架设桁架托梁，门洞两侧立杆应对称加设竖向斜撑杆或剪刀撑（图6,2.12）。图6,2.12双排外脚手架门洞设置1-双排脚手架；2-桁架托梁
