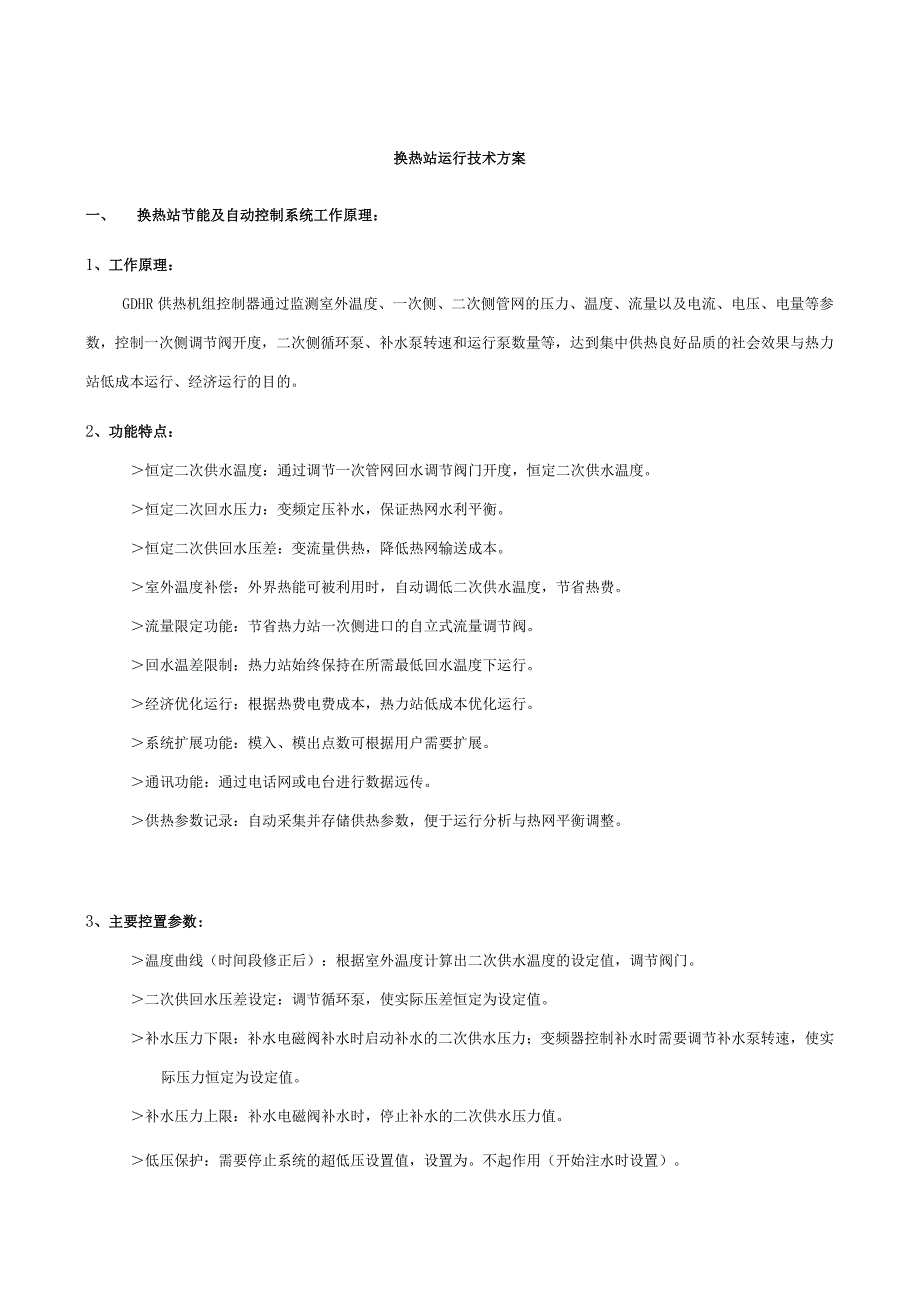

1、换热站运行技术方案一、换热站节能及自动控制系统工作原理：1、工作原理：GDHR供热机组控制器通过监测室外温度、一次侧、二次侧管网的压力、温度、流量以及电流、电压、电量等参数，控制一次侧调节阀开度，二次侧循环泵、补水泵转速和运行泵数量等，达到集中供热良好品质的社会效果与热力站低成本运行、经济运行的目的。2、功能特点：恒定二次供水温度：通过调节一次管网回水调节阀门开度，恒定二次供水温度。恒定二次回水压力：变频定压补水，保证热网水利平衡。恒定二次供回水压差：变流量供热，降低热网输送成本。室外温度补偿：外界热能可被利用时，自动调低二次供水温度，节省热费。流量限定功能：节省热力站一次侧进口的自立式流量调
2、节阀。回水温差限制：热力站始终保持在所需最低回水温度下运行。经济优化运行：根据热费电费成本，热力站低成本优化运行。系统扩展功能：模入、模出点数可根据用户需要扩展。通讯功能：通过电话网或电台进行数据远传。供热参数记录：自动采集并存储供热参数，便于运行分析与热网平衡调整。3、主要控置参数：温度曲线（时间段修正后）：根据室外温度计算出二次供水温度的设定值，调节阀门。二次供回水压差设定：调节循环泵，使实际压差恒定为设定值。补水压力下限：补水电磁阀补水时启动补水的二次供水压力；变频器控制补水时需要调节补水泵转速，使实际压力恒定为设定值。补水压力上限：补水电磁阀补水时，停止补水的二次供水压力值。低压保护：
3、需要停止系统的超低压设置值，设置为。不起作用（开始注水时设置）。泄压压力：二次供水压力过高，需要泄压的压力设置值。4、设备功能：恒定二次供水温度：根据设定好的室外温度与二次温度曲线的设定值的关系调节阀门使二次供水温度接近于它的设定值。恒定二次回水压力：变频定压补水，保证热网水利平衡。恒定二次供回水压差（DRT功能）：变流量供热，降低热网传输成本。时间段对温度曲线的补偿：利用人们不同时间段对温度的要求的不同，自动根据设定值调节温度曲线，达到节省热费的作用。流量限定功能：节省热力站一次侧进口的自立式流量调节阀。系统扩展功能：模入、模出点可根据用户需要扩展。通讯功能：通过485总线、GPRS、或AD

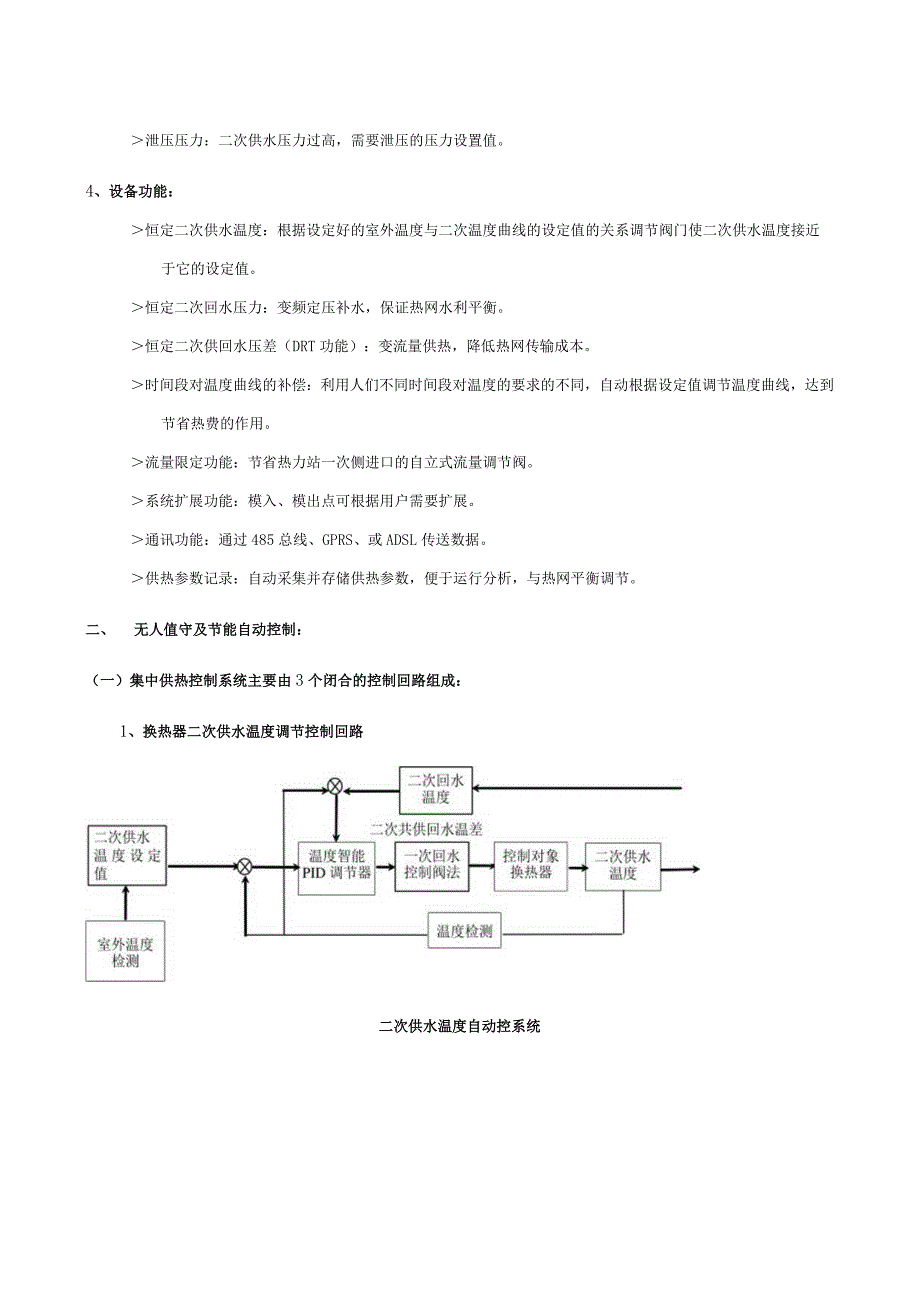

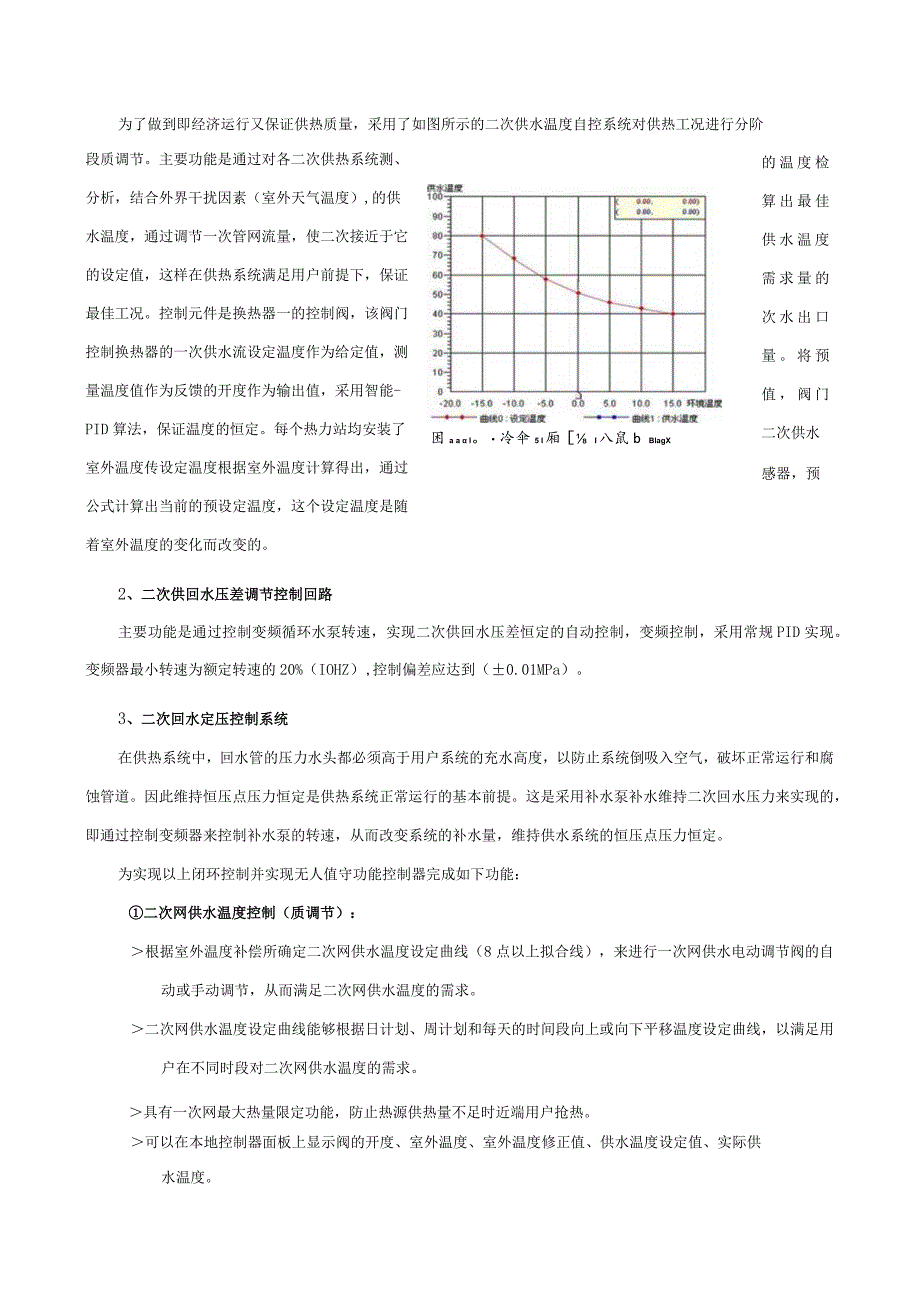

4、SL传送数据。供热参数记录：自动采集并存储供热参数，便于运行分析，与热网平衡调节。二、无人值守及节能自动控制：（一）集中供热控制系统主要由3个闭合的控制回路组成：1、换热器二次供水温度调节控制回路二次供水温度自动控系统为了做到即经济运行又保证供热质量，采用了如图所示的二次供水温度自控系统对供热工况进行分阶困a a I。冷伞5 I厢 I八鼠b BlagX的温度检 算出最佳 供水温度 需求量的 次水出口 量。将预 值，阀门 二次供水感器，预段质调节。主要功能是通过对各二次供热系统测、分析，结合外界干扰因素（室外天气温度）,的供水温度，通过调节一次管网流量，使二次接近于它的设定值，这样在供热系统满足
5、用户前提下，保证最佳工况。控制元件是换热器一的控制阀，该阀门控制换热器的一次供水流设定温度作为给定值，测量温度值作为反馈的开度作为输出值，采用智能-PID算法，保证温度的恒定。每个热力站均安装了室外温度传设定温度根据室外温度计算得出，通过公式计算出当前的预设定温度，这个设定温度是随着室外温度的变化而改变的。2、二次供回水压差调节控制回路主要功能是通过控制变频循环水泵转速，实现二次供回水压差恒定的自动控制，变频控制，采用常规PID实现。变频器最小转速为额定转速的20%（IOHZ）,控制偏差应达到（0.01MPa）。3、二次回水定压控制系统在供热系统中，回水管的压力水头都必须高于用户系统的充水高度
6、，以防止系统倒吸入空气，破坏正常运行和腐蚀管道。因此维持恒压点压力恒定是供热系统正常运行的基本前提。这是采用补水泵补水维持二次回水压力来实现的，即通过控制变频器来控制补水泵的转速，从而改变系统的补水量，维持供水系统的恒压点压力恒定。为实现以上闭环控制并实现无人值守功能控制器完成如下功能：二次网供水温度控制（质调节）：根据室外温度补偿所确定二次网供水温度设定曲线（8点以上拟合线），来进行一次网供水电动调节阀的自动或手动调节，从而满足二次网供水温度的需求。二次网供水温度设定曲线能够根据日计划、周计划和每天的时间段向上或向下平移温度设定曲线，以满足用户在不同时段对二次网供水温度的需求。具有一次网最大
7、热量限定功能，防止热源供热量不足时近端用户抢热。可以在本地控制器面板上显示阀的开度、室外温度、室外温度修正值、供水温度设定值、实际供水温度。能在本地和监控中心修改温度设定曲线，修改Pn）参数值，时间段范围和温度曲线平移值可以方便修改。二次网回水压力控制：根据设定的二次网回水压力设定值自动/手动调节变频补水泵的转速，将压力值稳定在要求范围内。当补水量很小时，补水泵运行频率低于睡眠设定值并延时适当时间，补水泵进入睡眠状态停止运转，而当二次网回水压力比定压设定值低0.02MPa（回水压力低偏差设定值）时,水泵结束睡眠状态重新进行运转。可在人机界面上显示回水压力设定值、实际回水压力值、补水泵频率反馈值
8、。能在本地和监控中心修改回水压力设定值，回水压力低偏差设定值、睡眠定值和延时时间，修改PID参数值。量调节（二次网供回水压差调节根据设定的二次网供回水压差设定值自动/手动调节变频循环泵的转速，将压差值稳定在要求范围内。可显示二次网供回水压差设定值、实际压差值、循环泵频率反馈值。可在本地和监控中心修改二次网供回水压差设定值，修改PID参数值。电磁阀泄压控制当二次侧回水压力高于定压值003MPa（可修改设定）经延时后，电磁阀得电开启泄压，当压力泄至低于定压值001MPa（可修改设定）时，电磁阀失电关闭。电磁阀泄压控制应具有手自动切换功能。能在本地和热网监控中心进行控制，并能够修改电磁阀开启和停止时的压力值。调试完毕后，补水泵定压控制和电磁阀泄压控制应能协调一致运行，避免电磁阀泄水时补水泵反而在加速补水。工程名称:承建单位:施工技术方案报审表致现报上请予以审查和批准。工程的技术、工艺方案，方案详细说明和图表见附件，承建单位：年月日监理工程师审查意见：审查意见：口同意口修改后再报（见附言）不同意监理工程师：年月日总监理工程师审定的意见：审查意见：口同意口修改后再报（见附言）不同意总监理工程师：年月日注：特殊技术、工艺方案经总监理工程师批准，一般由监理工程师审批。合同编号:文件编号:由承建单位呈报三份，审批后监理工程师、总监理工程师各一份，返承建单位一份
