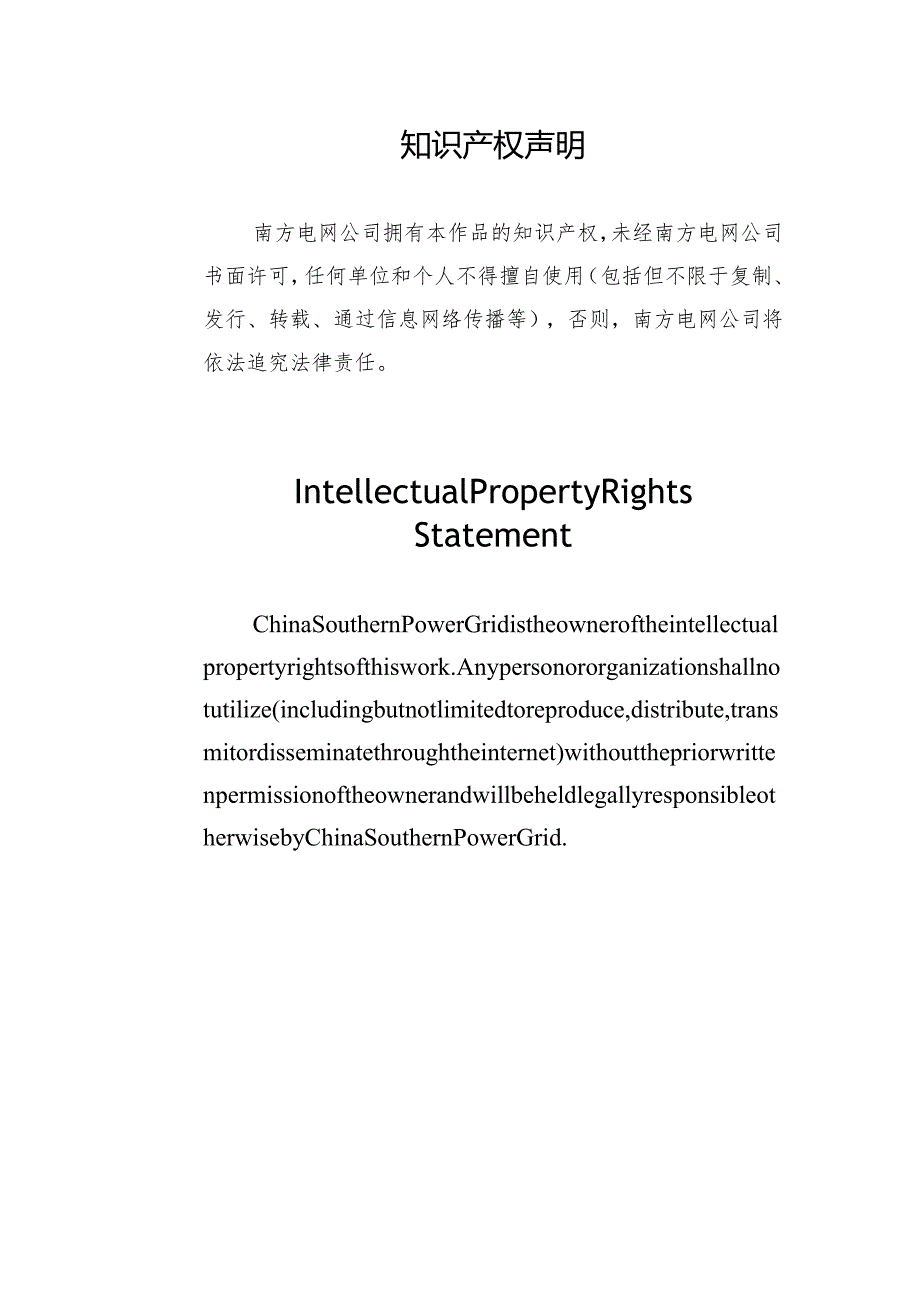

1、版本w：编考:中国南方库。月2023年知识产权声明南方电网公司拥有本作品的知识产权，未经南方电网公司书面许可，任何单位和个人不得擅自使用（包括但不限于复制、发行、转载、通过信息网络传播等），否则，南方电网公司将依法追究法律责任。IntellectualPropertyRightsStatementChinaSouthernPowerGridistheowneroftheintellectualpropertyrightsofthiswork.Anypersonororganizationshallnotutilize(includingbutnotlimitedtoreproduce,dist
2、ribute,transmitordisseminatethroughtheinternet)withoutthepriorwrittenpermissionoftheownerandwillbeheldlegallyresponsibleotherwisebyChinaSouthernPowerGrid.1总则12工作范围12.1 工程概况12.2 范围和界限12.3 服务范围23应遵循的主要标准24使用条件34.1正常使用条件35技术要求35.1 基本要求35.2 技术参数36试验47产品对环境的影响48企业Vl标识49技术文件要求49.1 一般要求49.2 质量保证510附录7附录A工程
3、设备（材料）生产供货计划（进度）报表71总则1.1 本技术规范书适用于中国南方电网公司电网建设工程项目采购接地极石油焦炭，它提出了该设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。1.2 本设备招标技术文件提出的是最低限度的技术要求。凡本技术规范书中未规定，但在相关设备的行业标准、国家标准或IEC标准中有规定的规范条文，投标方应按相应标准的条文进行设备设计、制造、试验和安装。对国家有关安全、环保等强制性标准，必须满足其要求。1.3 如果投标方没有以书面形式对本技术规范书的条文提出异议，则意味着投标方提供的设备完全符合本技术规范书的要求。如有异议，不管是多么微小，都应在报价
4、书中以“对招标技术文件的意见和同招标技术文件的差异”为标题的专门章节中加以详细描述。1.4 本技术规范书所使用的标准如遇与投标方所执行的标准不一致时，按较高标准执行。1.5 本技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。1.6 投标方在应标招标技术文件中应如实反映应标产品与本技术规范书的技术差异。如果投标方没有提出技术差异，而在执行合同的过程中，招标方发现投标方提供的产品与其应标招标技术文件的条文存在差异，招标方有权利要求退货，并将对下一年度的评标工作有不同程度的影响。1.7 投标方应在应标技术部分按本技术规范书的要求如实详细的填写应标设备的标准配置表，并
5、在应标商务部分按此标准配置进行报价，如发现二者有矛盾之处，将对评标工作有不同程度的影响。1.8 投标方应充分理解本技术规范书并按本技术规范书的具体条款、格式要求填写应标的技术文件，如发现应标的技术文件条款、格式不符合本技术规范书的要求，则认为应标不严肃，在评标时将有不同程度的扣分。2工作范围1 .1工程概况本技术规范书采购的设备适用的工程概况详见专用部分。2 .2范围和界限1）本规范书适应于中国南方电网公司所供石油焦炭的设计、制造、工厂试验、交付和试验的指导、监督以及试运行工作。2）运输运输条件详见专用部分。3）现场安装和试验在投标方的技术指导和监督下由招标方完成。4）本规范书未说明，但又与设
6、计、制造、装配、试验、运输、包装、保管、安装和运行维护有关的技术要求，按条款3所规定的有关标准执行。2.3服务范围D投标方应按木技术规范书的要求提供全新的、合格的接地极石油焦炭。投标方所提供的组件或附件如需向第三方外购时，投标方应对质量向招标方负责，并提供相应出厂和验收证明。2）供货范围接地极石油焦炭的供货范围及设备技术规格一览表详见专用部分。3）工厂试验由投标方在生产厂家内完成，但应有招标方代表参加，参加工厂验收的人数及天数等规定详见规范书商务部分。4）现场安装和试验在投标方的技术指导下由招标方完成，投标方协助招标方按标准检查安装质量，处理调试投运过程中出现的问题，并提供备品、备件，做好销售
7、服务工作。投标方应选派有经验的技术人员，对安装和运行人员免费培训。安装督导的工作范围及人数和天数等规定详见规范书商务部分。5）投标方应协助招标方解决设备运行中出现的问题。6）设计联络会议的地点及招标方参加人员的人数和天数等规定详见规范书商务部分。7）设备安装、调试和性能试验合格后方可投运。设备投运并稳定运行后，投标方和招标方（业主）双方应根据相关法律、法规和公司管理制度签署合同设备的验收证明书。该证明书共两份，双方各执一份。8）如果安装、调试、性能试验、试运行及质保期内技术指标一项或多项不能满足合同技术部分要求，招、投标双方共同分析原因，分清责任，如属制造方面的原因，或涉及索赔部分，按商务部分
8、有关条款执行。3应遵循的主要标准除本技术规范书特殊规定外，投标方所提供的设备均按规定的标准和规程的最新版本进行设计、制造、试验和安装。如果这些标准内容有矛盾时，应按最高标准的条款执行或按双方商定的标准执行。如果投标方选用本技术规范书规定以外的标准时，则需提交这种替换标准供审查和分析。仅在投标方已证明替换标准相当或优于规范书规定的标准，并从招标方处获得书面的认可才能使用。提交供审查的标准应为中文版本。下列文件对于本技术规范书的应用是必不可少。凡是注日期的引用文件，仅注日期的版本适用于本技术规范书。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本技术规范书：DLJT5224-2014
9、高压直流输电大地返回运行系统设计技术规定DUT437-2012交流电气装置的接地高压直流接地极技术导则Q/CSG-11513-2010800kV直流接地极设计技术规程4使用条件本技术规范书要采购的接地极石油焦炭，其安装地点的实际外部条件详见专用部分。投标方应对所提供的设备绝缘水平等相关性能参数在工程实际外部条件下进行校验、核对，使所供设备满足实际外部条件要求及全工况运行要求。4.1正常使用条件1）海拔高度：3500m2）最高环境温度：+453）最低环境温度：-10。C4）年平均气温：205）最大日温差：306）日照强度OlW/cn?7）最大设计风速：35ms（离地面IOm高处15年一遇、10分
10、钟平均最大值）8）污秽等级：ae级9）使用年限：大于30年5技术要求5.1 基本要求石油焦炭性能除符合技术参数除应满足国家和行业相关标准外，还应满足以下要求。5.2 技术参数（1）物理特性原材料优质石油焦碳电阻率（容重1.1g/cm3时）0.3.m容重9001100kgm3比重2gcm3空隙率45%55%热容率（含水率10%时）1.0J(cm3-k)（2）颗粒成分焦碳应捣碎,颗粒及其成分（筛号）如下:1325cm5%2540cm10%15%4080cm20%25%80/cm25%30%100Zcm余量(3)化学成分物质名称占有比例碳295%湿度0.1%挥发性0.5%硫1.0%铁0.04%硅0.
11、06%灰及其它W1.0%为了保证供货的产品质量，上述参数应通过电力试验(质检)单位的抽样测试，厂家应出示试验报告。在供货过程中必须随机抽样检测，试验费用由供货厂家承担。6试验对于石油焦炭的试验及检验要按照相关标准及规范进行试验。试验应在制造厂或招标方指定的检验部门完成。所有试验费用应由投标方承担。试验项目、试验标准和试验方法，如本技术规范有具体要求的，按本技术规范和国家标准选择其中比较严格的执行。如本技术规范没有具体要求的，按最新国家标准和IEC标准选择其中比较严格的执行。(1)容重试验：做一个不小于0.25n木盒，测量焦碳在140gfcm2(Ig%m2%98Pa)压力下的容重(kg?),并依
12、此校核焦碳用量；(2)电阻率试验：实测焦碳在140gfcm2压力下的电阻率,验证电阻率是否满足要求。(3)以上试验由厂家自行完成，并提供完整的试验报告一式4份。7产品对环境的影响坚持以资源节约型和环境友好型的原则，同时应考虑降低投资成本和提高运行经济性。8企业Vl标识无9技术文件要求9.1 一般要求9.1.1 现场交货时，需对焦炭称重以确认足量。9.1.2 合同货物的性能试验和验收根据本协议规定的标准、规程规范进行。9.1.3 完成合同货物安装后，招标方和投标方检查和确认安装工作，并签署安装工作证明书，该证明书共两份，双方各执一份。9.1.4 验收时间为安装、性能试验完成后三个月内。在此期间，
13、如果所有的合同产品都已达到各项技术指标，并稳定运行72小时，招标、投标双方应签署合同货物的验收证明书,该证明书共两份，双方各执一份。9.1.5 对于安装、性能试验及质保期内技术指标一项或多项不能满足合同要求时，招标、投标双方共同分析原因，分清责任，如属制造方面的原因，涉及索赔部分按商务条款执行。9.2 质量保证9.2.1 投标方应保证其提供的货物是全新的、未使用过的，采用的是优质材料和先进工艺，并在各方面符合合同规定的质量、规格和性能。投标方应保证其提供的货物经过正确安装、正常操作和保养，在其寿命期内运行良好，投标方应承诺寿命不少于40年。9.2.2 质保期应为换流站投运后12个月。9.2.3
14、 在质量保证期内，由于投标方货物的质量问题而造成停运，投标方应负责尽快免费更换有缺陷或损坏的部件，并赔偿相应损失；同时货物的质保期将延长，延长时间应为货物重新投运后12个月。9.2.4 投标方应对合同货物的设计、材料选择、加工、制造和试验等整个制造过程必须严格按IS09000系列或等同的质量保证体系执行。9.2.5 货物在制造过程中，所有制造、加工、试验和对货物的检验，均应得到招标方或其代表的监督。招标方有权按所订货物分批派遣有经验的工程师去投标方制造厂对货物的组装、出厂试验和包装等方面进行监制和抽查验证。招标方人员不签署任何质量证明，招标方人员参加监制和验证既不解除投标方按合同规定所应承担的
