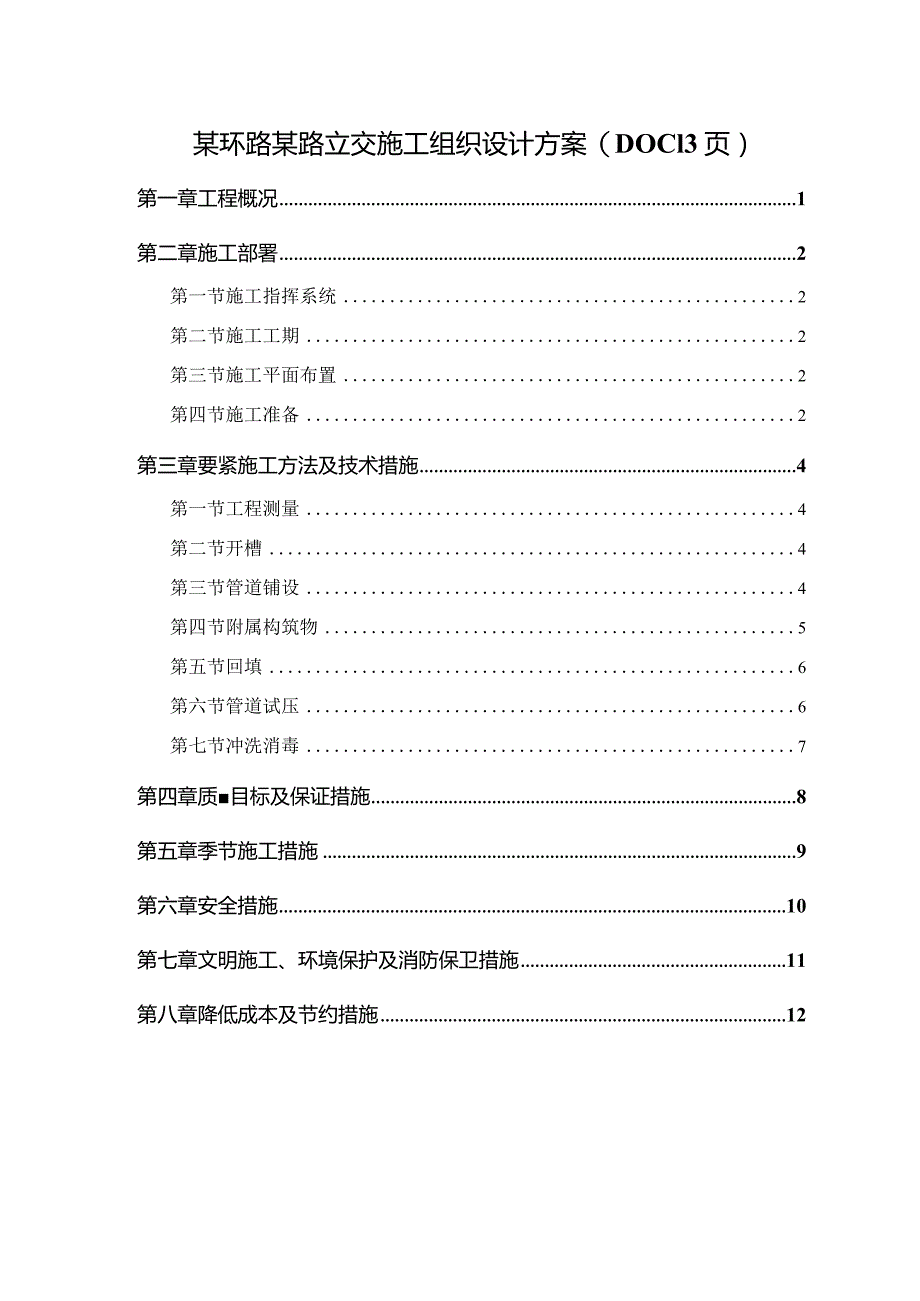

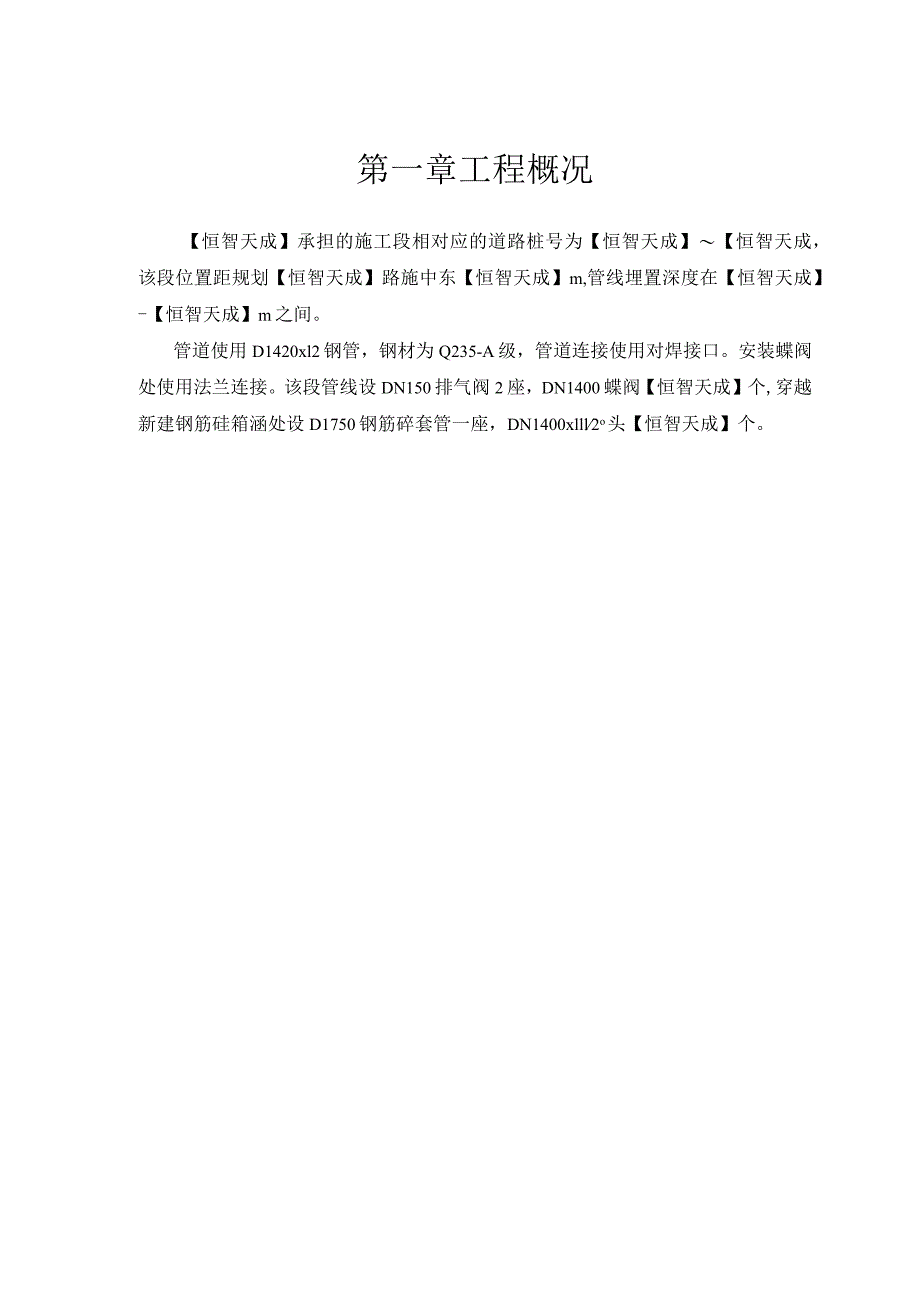

1、某环路某路立交施工组织设计方案（DOCl3页）第一章工程概况1第二章施工部署2第一节施工指挥系统2第二节施工工期2第三节施工平面布置2第四节施工准备2第三章要紧施工方法及技术措施4第一节工程测量4第二节开槽4第三节管道铺设4第四节附属构筑物5第五节回填6第六节管道试压6第七节冲洗消毒7第四章质目标及保证措施8第五章季节施工措施9第六章安全措施10第七章文明施工、环境保护及消防保卫措施11第八章降低成本及节约措施12第一章工程概况【恒智天成】承担的施工段相对应的道路桩号为【恒智天成】【恒智天成，该段位置距规划【恒智天成】路施中东【恒智天成】m,管线埋置深度在【恒智天成】-【恒智天成】m之间。管道

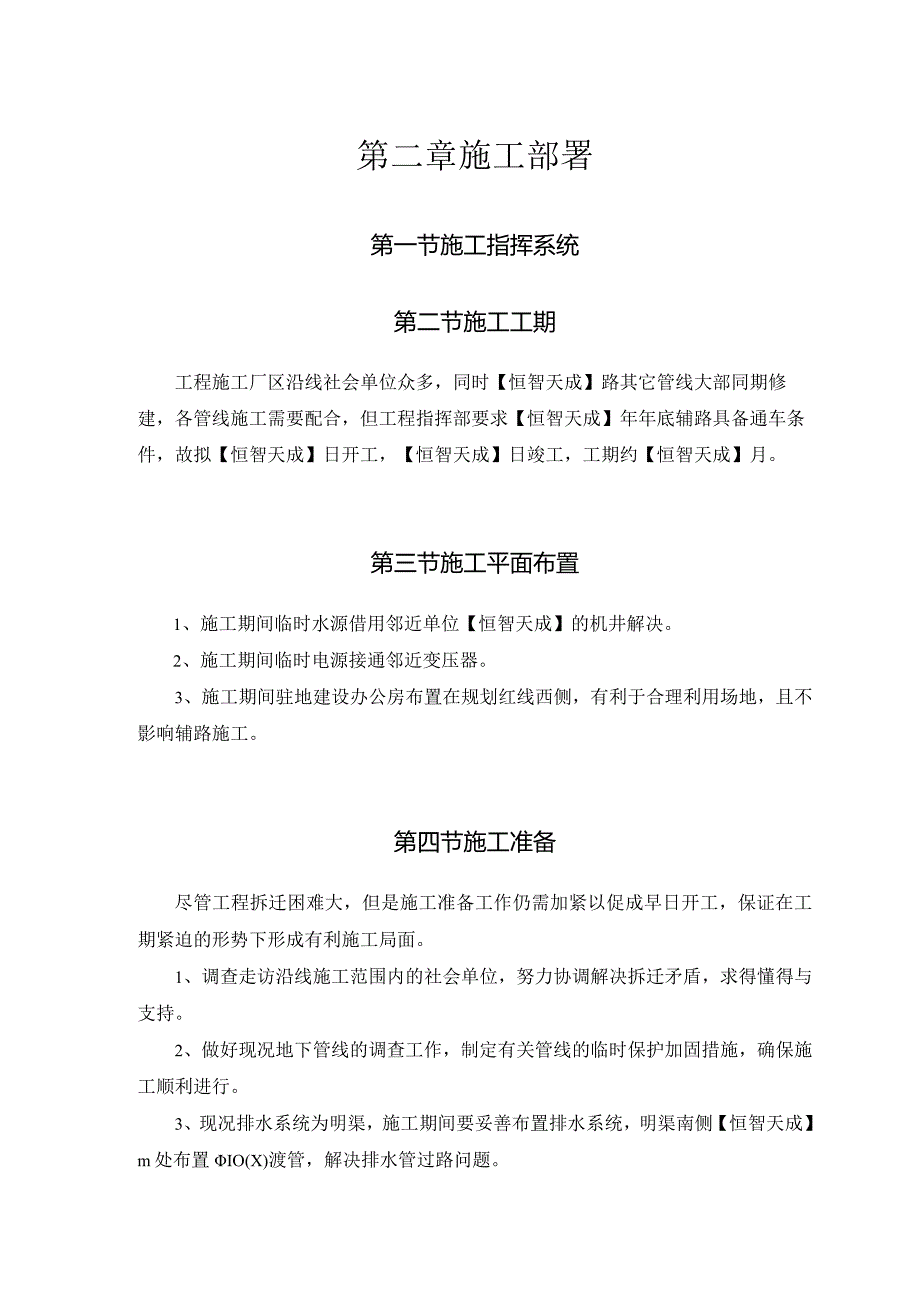

2、使用D1420xl2钢管，钢材为Q235-A级，管道连接使用对焊接口。安装蝶阀处使用法兰连接。该段管线设DN150排气阀2座，DN1400蝶阀【恒智天成】个,穿越新建钢筋硅箱涵处设D1750钢筋碎套管一座，DN1400xlll2o头【恒智天成】个。第二章施工部署第一节施工指挥系统第二节施工工期工程施工厂区沿线社会单位众多，同时【恒智天成】路其它管线大部同期修建，各管线施工需要配合，但工程指挥部要求【恒智天成】年年底辅路具备通车条件，故拟【恒智天成】日开工，【恒智天成】日竣工，工期约【恒智天成】月。第三节施工平面布置1、施工期间临时水源借用邻近单位【恒智天成】的机井解决。2、施工期间临时电源接通
3、邻近变压器。3、施工期间驻地建设办公房布置在规划红线西侧，有利于合理利用场地，且不影响辅路施工。第四节施工准备尽管工程拆迁困难大，但是施工准备工作仍需加紧以促成早日开工，保证在工期紧迫的形势下形成有利施工局面。1、调查走访沿线施工范围内的社会单位，努力协调解决拆迁矛盾，求得懂得与支持。2、做好现况地下管线的调查工作，制定有关管线的临时保护加固措施，确保施工顺利进行。3、现况排水系统为明渠，施工期间要妥善布置排水系统，明渠南侧【恒智天成】m处布置IO(X)渡管，解决排水管过路问题。4、做好所交测量桩保护工作，甲方交桩、临时水准点与有关操纵桩设40x40Cm碎墩埋置射钉，并设防护栏杆。第三章要紧施
4、工方法及技术措施第一节工程测量1、以甲方交桩为基准，沿全线设立临时水准点、操纵桩，其设置应便于观测且务必牢固。2、所有水准点、操纵桩、高程桩应通过复核方可使用，且应经常校核，与兄弟单位结合部施测时要相互搭接【恒智天成】mo3、认真执行测量规范要求。竣工后及时进行竣工测量，储存原始测量资料。第二节开槽1、土方使用机械开挖，人工清底。由于现况路面整体低于设计路面，因此应将好土专门存放，减少外借土方量。2、机挖至距槽底【恒智天成】Cm时人工清底。由于地下水位较高，清底时先沿槽底一侧挖排水沟，深度为【恒智天成】cm,间隔【恒智天成】m设一排水井，下设卵石封底，安排水泵及时抽水排除。保证边坡稳固，槽体不
5、扰动。3、人工翻土槽边堆土须距槽边【恒智天成】m以外，且高度不大于【恒智天成】m,同时须留出交通运输道。4、砂基垫层开槽宽度为【恒智天成】mm,深为【恒智天成】mm,清槽后及时交验，尽快铺设砂垫层。5、开槽后及时搭设社会交通便桥，保持交通顺畅，须在现况路口搭设人行便榜【恒智天成】座，汽-15级便桥【恒智天成】座。第三节管道铺设1、沿槽将管节按施工设计摆放，便于起吊运送入沟槽。下管时使用软带吊装，管道防腐层如有破旧应及时修补，不得与槽壁及槽下管道互相碰撞，槽内运管不得扰动基。2、槽底地基土质局部遇有松软土、填湖泥，如【恒智天成】【恒智天成】处为垃圾土，应与设计单位商定做换填处理。3、及时开挖接口
6、工作坑，深度为【恒智天成】m,宽度为【恒智天成】m,长度为【恒智天成】m04、安装时逐节调整管节中心及高程，并提早清扫管道中的杂物。安装后应及时进行复测。5、管道穿越箱涵下扎处坡度较大，要采取固定措施，防止管道下滑。6、铜管焊接前应先修口，清根，管端端面留【恒智天成】mm钝边，坡口角度为【恒智天成】-【恒智天成】,间隙为【恒智天成】-【恒智天成】mm。7、为避免钢管温度压力，管道施工闭合点应结合试压段设置，闭合温度应选择在【恒智天成】。一【恒智天成】C范围内。8、接口处水泥砂浆内防腐层成形后应进行湿养护，不小于【恒智天成】天，管道通水前应持续封堵。第四节附属构筑物1、支墩砌筑应位置准确，锚定牢
7、固。地基应稳固，原状土与支墩间应使用砂浆填塞。2、管道支墩应在管道接口做完，管道位置固定后砌筑。管道安装过程中的临时固定支架应在支墩达到规定强度后拆除。3、井室砌筑应符合有关砌筑规范要求。内壁应用原浆勾缝，在外壁地下水下列时用【恒智天成工【恒智天成】水泥砂浆抹面，厚【恒智天成】mm,高出最高地下水位【恒智天成】mmo4、安装盖板时盖板与井壁结合面满座水泥砂浆，并抹水泥砂浆三角。5、管道穿过井室墙处应砌砖拱，与砖墙相接处应填浸冷底子麻。砌筑蝶阀井时应注意蝶阀方头对准井孔。第五节回填1、回填土时应在管道两侧同时进行，开台阶分层夯实，每层厚度不得大于【恒智天成】m,分段回填时，相邻段的接茬应呈阶梯形
8、。2、管道与槽底接触的三角区部分的夯实质量应特别注意，其密实度很多于【恒智天成】%O3、不得使用房渣土、碎砖、粉砂、淤泥、石块等杂物回填，回填至管道顶【恒智天成】Cm处做一层【恒智天成】Cm厚【恒智天成】灰土结构，以满足当年修路要求。4、井室周围还土应同时分层对称回填并夯实，路面结构层下列【恒智天成】【恒智天成】Cm范围内使用二灰回填。第六节管道试压1、试压前应落实试验准备工作，找好水源及排水设施。管基检查合格，管身两侧及上部已还土回填至管顶【恒智天成】m,弯头两侧各【恒智天成】m管道也应己还土，接口部分不回填，以供检查。试验分段长度不大于【恒智天成】km,并由指挥部统一划分。2、作好试压后背
9、及堵板的设计。后背土一定要密实，管端堵板支撑牢固，管线上设防横移支撑。3、开槽时预留一段【恒智天成】m的沟槽原状土不开挖，作为试压后背。后背墙面与横卧方木之间如有空隙应用砂子填实。4、试验管段灌满水后，宜在不大于工作压力条件下浸泡【恒智天成】h再行试压。开始升压时应特别注意两端盖堵及后背，发现问题及时停泵处理。试验时逐步升压，每次【恒智天成】Mpa,稳压检查没有问题时再继续升压，要求在【恒智天成】MPa试验压力下保持【恒智天成】分钟内落压不超过【恒智天成】MPao5、强度合格后，用注水法测定渗水量，连续【恒智天成】h后计算，合格标准为小于【恒智天成】升/分/公里。第七节冲洗消毒1、做好准备工作
10、，制备漂白粉溶液，且应躲开用水高峰。2、泵人漂白粉溶液，调节泵入速度，保证水中游离氯含量每升【恒智天成】【恒智天成】mg03、待放水口出水的游离氯含量为每升【恒智天成】mg以上时，关闸泡管消毒【恒智天成】h以上。4、放净氯水，放入自来水存水【恒智天成】h以上。U!质量目标及保证措施1、本工程按IS09001标准进行质量管理，施工时认真执行同期编制的工程质量计划，以保证本工程质量达到优质标准。2、建立工程质量目标分解表。（附后）3、认真执行工程项目监理制度，严格按照监理工作程序办事。4、严格按照施工组织设计中的有关规定，进行各项工序自检、互检。5、工程所用材料务必保证质量，及时检测，严禁使用不合
11、格材料。6、组织QC攻关小组，提高施工操作技术水平，使工程质量再上层楼。7、钢管、各类管附件到现场后应认真检查，质量不合格的务必更换。第五章季节施工措施1、建立健全季节性施工组织机构与规章制度。2、施工开槽要有排水措施，槽下设排水沟，集水坑，同时在施工安排上应集中力量分段突击减少亮槽时间。3、要做好料具的储备工作，克服侥幸心理，做好应付突发事件的准备。4、现场材料存放要符合要求，避免地面松软下沉造成原材料损伤或者发生滑移造成事故。5、露天使用的电气设备如焊机要有防潮措施，各类电气设备均须设漏电保护装置，保障安全可靠。第六章安全措施1、严格执行现场安全管理规章制度，建立安全生产组织系统，经常性开
12、展安全检查活动。2、落实安全生产责任制，坚持安全第一、预防为主的方针，把生产的安全问题置于头等地位优先考虑。3、开挖沟槽要按照土质情况进行放坡与支护，预留出车辆与槽边的安全距离，雨后要认真检查，防止发生土方坍塌事故。4、沟槽边要设防护栏杆，上下沟槽要走安全梯。5、吊车下管时应有信号工指挥，事先应勘察现场，确保安全。6、施工现场用电要符合有关规定，配备漏电开关，闸箱上锁。7、机械设备设专人负责检查维修，不得带病运转，不准超负荷作业，不准违规操作。8、交通路口要有安全标志，保证过往行人与车辆的安全。第七章文明施工、环境保护及消防保卫措施1、严格执行市建委关于施工现场的规定，加强领导，设专人负责文明
13、施工，环境保护及消防保卫工作。2、施工现场要保持整洁，各类料具分类码放整齐。3、开槽施工时应搭设围挡，进行封闭施工。交通路口搭设便桥，保证社会交通顺畅。4、土方外运时设专人负责将车辆土方拍实，减少道路遗洒。5、优先使用减噪设备，大噪声设备安排在晚10点往常使用。6、现场消防通道畅通，消防设施齐全，临设搭建符合消防要求。7、现场明火作业须开具用火证，设专人负责消防检查。第八章降低成本及节约措施1、加强工程洽商管理，扩大工程支出费用包干范围，适时召开经济分析会。2、合理安排施工计划，搞好工、料、机的调度管理。3、严格材料管理制度，执行限额领料制度，加强大宗材料与地材的计量，防止材料丢失与浪费。4、临建设施在满足使用要求的条件下，合理选用旧有材料，减少成本支出。5、管线开挖后要将好土专门堆放，以减少外借土方量。东四环朝阳北路立交农展馆南路立交段DN1400上水工程(22+40022+800)质量目标分解:项目检查项目同意偏差(mm)检验频率检验方法开槽槽底高程mm用水准仪量测
