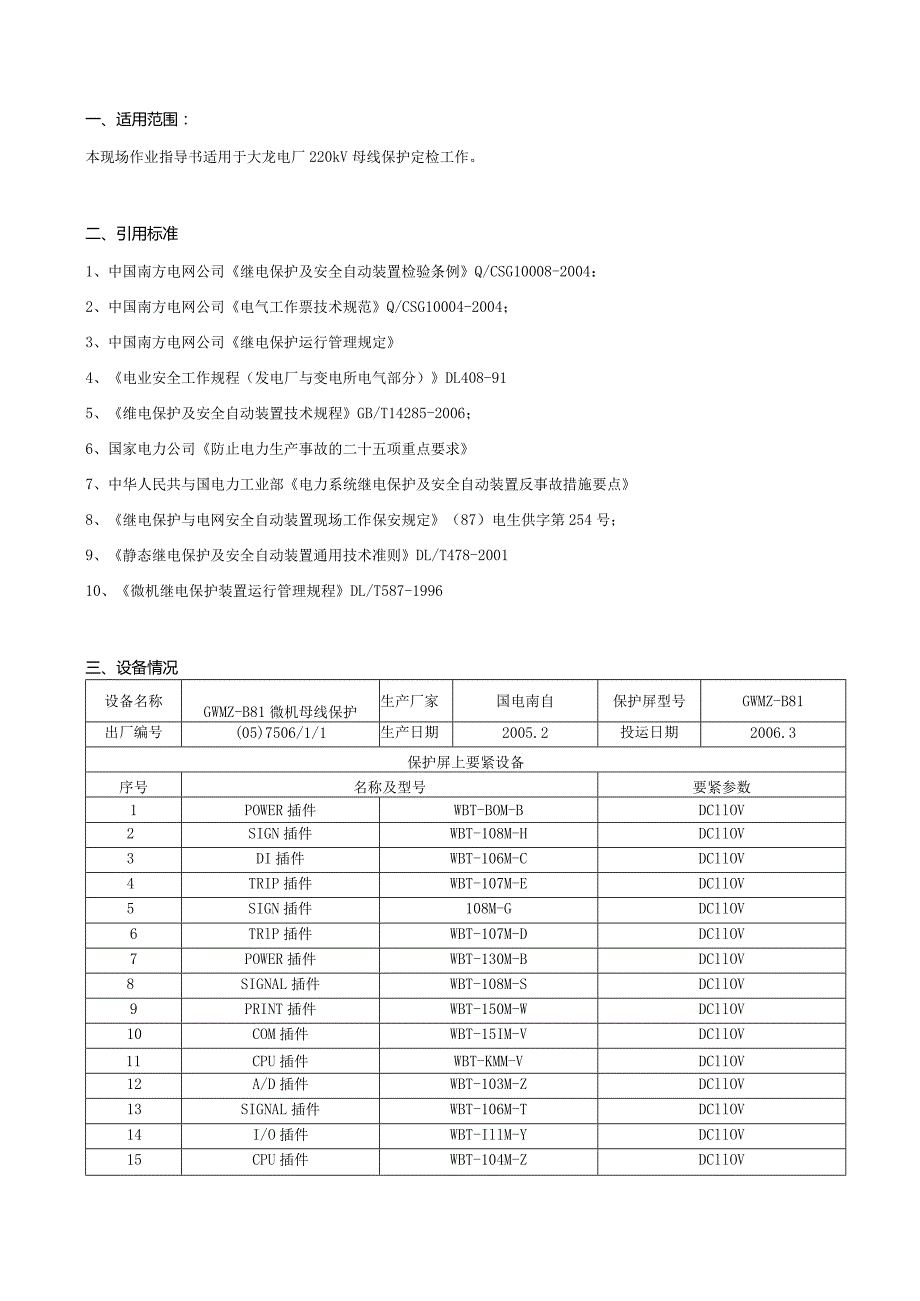

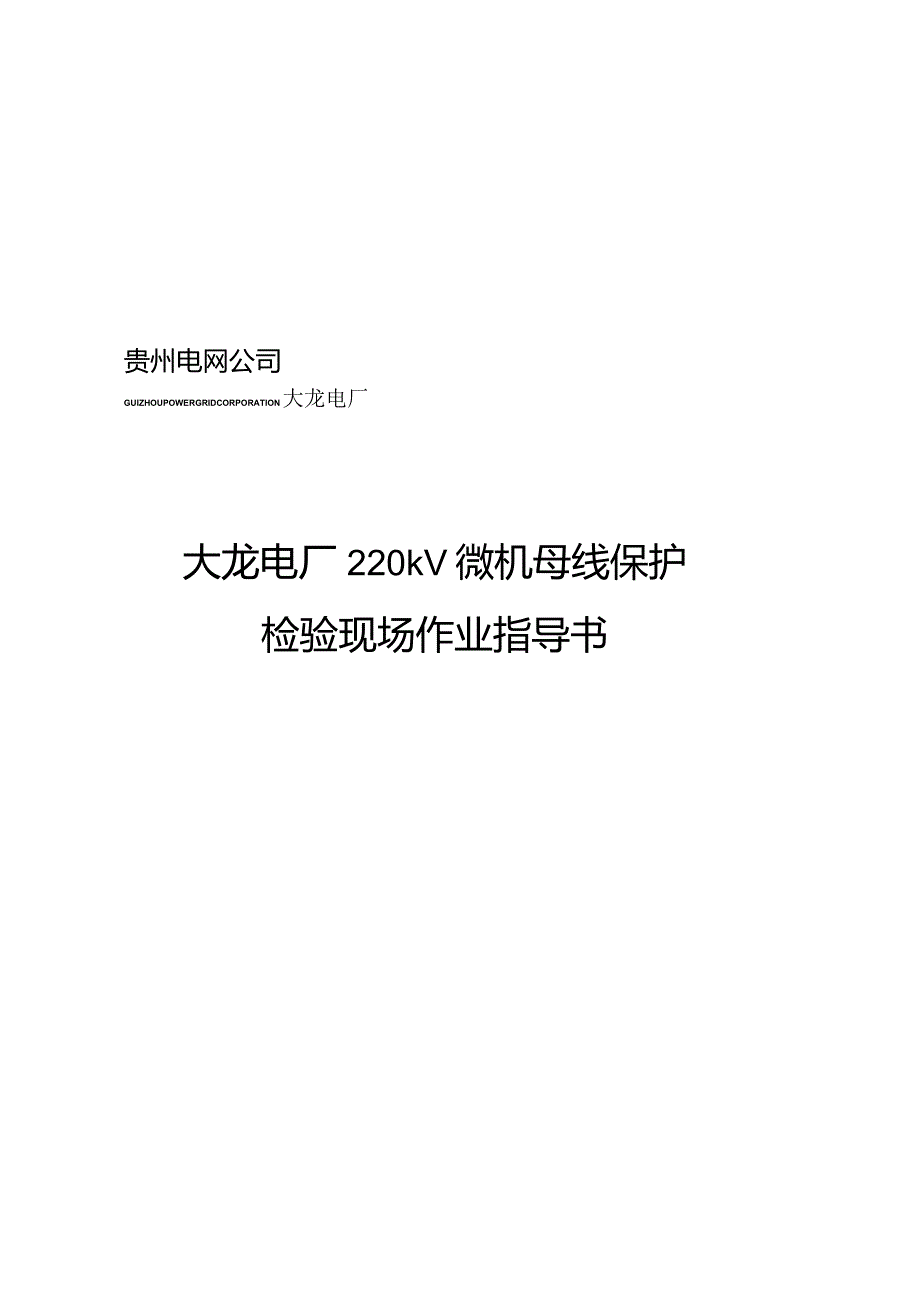

1、贵州电网公司GUIZHOUPOWERGRIDCORPORATION大龙电厂大龙电厂220kV微机母线保护检验现场作业指导书工作地点：22OkV网控室设备名称：GWMZ-B81微机母线保护作业时间：负责人:工作人员:一、适用范围：本现场作业指导书适用于大龙电厂220kV母线保护定检工作。二、引用标准1、中国南方电网公司继电保护及安全自动装置检验条例Q/CSG10008-2004：2、中国南方电网公司电气工作票技术规范Q/CSG10004-2004；3、中国南方电网公司继电保护运行管理规定4、电业安全工作规程（发电厂与变电所电气部分）DL408-915、维电保护及安全自动装置技术规程GB/T142
2、85-2006；6、国家电力公司防止电力生产事故的二十五项重点要求7、中华人民共与国电力工业部电力系统继电保护及安全自动装置反事故措施要点8、继电保护与电网安全自动装置现场工作保安规定（87）电生供字第254号；9、静态继电保护及安全自动装置通用技术准则DL/T478-200110、微机继电保护装置运行管理规程DL/T587-1996三、设备情况设备名称GWMZ-B81微机母线保护生产厂家国电南自保护屏型号GWMZ-B81出厂编号(05)7506/1/1生产日期2005.2投运日期2006.3保护屏上要紧设备序号名称及型号要紧参数1POWER插件WBT-BOM-BDCllOV2SIGN插件WB
3、T-108M-HDCllOV3DI插件WBT-106M-CDCllOV4TRIP插件WBT-107M-EDCllOV5SIGN插件108M-GDCllOV6TRlP插件WBT-107M-DDCllOV7POWER插件WBT-130M-BDCllOV8SIGNAL插件WBT-108M-SDCllOV9PRINT插件WBT-150M-WDCllOV10COM插件WBT-15IM-VDCllOV11CPU插件WBT-KMM-VDCllOV12A/D插件WBT-103M-ZDCllOV13SIGNAL插件WBT-106M-TDCllOV14I/O插件WBT-IllM-YDCllOV15CPU插件WBT
4、-104M-ZDCllOV2、版本检查装置版本：L(H g检查情况：四、作业流程图五、工作准备1、准备工作安排序号内容准备情况备注1检修前，班长召开班前会，根据作业需要与人员精神状态确定作业负责人与作业班成员。根据作业任务，分析设备现状，明确检修项目，交待施工安全措施。分工明确、确定重点检修项目2检修工作前，工作负责人并根据本次校验的项目，组织工作班成员学习有关“引用标准”、图纸资料分析危险点，核实安全措施是否齐全及本作业指导书，使全体作业人员熟悉作业内容、进度要求、作业标准、安全注意事项。3检修工作前，工作负责人与材料员检查并落实检修所需仪器仪表、工器具、劳动防护用品、最新定值单、有关材料、
5、有关图纸、上一次试验报告及本次需要改进的项目及有关技术资料等是否齐全合格。仪器仪表、工器具应试验合格，满足本次施工的要求，材料应齐全，图纸及资料应附合现场实际情况，图实不符的应终止工作。4开工前1天，工作票签发人参照本标准的工作票内容签发工作票及继电保护安全措施票，并通知运行值班员接收。工作票内容正确、措施完善2、工器具及材料序号名称准备情况备注1微机试验台检查试验台是否可用，接口线是否完好2试验台配套电脑3测试线包（含测试线、鳄鱼夹、测试叉）测试线：长12根，短4根，夹子10个4电源板5兆欧表1000V6整定书整定书号：2007/47#7上年度定检试验报告8工作票9二次措施票10现场作业指导
6、书（试验报告）六、要紧危险点分析序号要紧危险点操纵措施1电流回路开路用短接线短接试验电流回路，并检查电流回路未开路2对运行中的电流回路摇绝缘短接好运行中的电流网路后，解开端子排电流端子连接片3断路器失灵启动母差时误跳中开关加强监护，检查联跳中开关压板确在断开位置4误整定加强监护，严格按2006/10号整定书整定5500kVI母停电时，开入各串线路保护有关边开关检修位置注意检查，当50OkVI母停电时，各边开关TWJ压板是否投入，线路保护屏处边开关把手是否打在检修位置七、二次回路安全措施布置序号安全措施执行情况1用短接线短接保护屏X12:l-X12:28电流端子，并保证接地良好2解开保护屏201
7、断路器A相电流回路X121：1A4613解开保护屏201断路器B相电流回路X12-2：IB4614解开保护屏201断路器C相电流回路X12-3：1C4615解开保护屏201断路器N相电流回路X124：1N4616解开保护屏202断路器A相电流回路X127：1A4617解开保护屏202断路器B相电流回路X128：1B4618解开保护屏202断路器C相电流回路X129：1C4619解开保护屏202断路器N相电流回路X1210：1N46110解开保护屏21()断路器A相电流回路X1213：A416111退出保护屏201断路器保护跳闸压板12退出保护屏201断路器保护跳闸压板13退出保护屏202断路器
8、保护跳闸压板14退出保护屏210断路器保护跳闸压板15退出保护屏210断路器保护跳闸压板16退出保护屏I回起动失灵压板17退出保护屏II回起动失灵压板18退出保护屏#1发变组起动失灵压板19退出保护屏#2发变组失灵压板八、试验项目及数据1、通常性检查保护屏接线及插件外观检查序号检查项目检查情况1操纵屏、保护屏端子排、装置背板接线检查螺丝压接检查情况2电流互感器端子箱、断路器端子箱、线路压变端子箱、机构箱螺丝压接检查情况3各插件外观及接线检查保护屏上压板检查序号检查项目检查情况1压板端子接线是否符合反措要求2压板端子接线压接是否良好3压板外观检查情况屏蔽接地检查序号检查项目检查情况1检查保护引入
9、、引出电缆是否为屏蔽电缆2检查全部屏蔽电缆的屏蔽层是否两端接地3检查保护屏底部的下面是否构造个专用的接地铜网格，保护屏的专用接地端子是否经一定截面铜线联接到此铜网格上绝缘检杳回路名称绝缘电阻（M）要求值测试条件测试结果电压回路一地22MQ1、用I（X）OV摇表2、分别短接屏内电压、电流、直流及信号回路3、测其对地及相互间的绝缘屏内侧电流回路一地保护电源一地CSMMlO管理机电源一地开入电源一地2、220kVGWMZ-B81微机母线保护母线保护装置检查A、电源检查（1）拉合直流电源试验检查情况：直流电源分别调至80%、110%额定电压（即88V、121V）,断开、合上逆变电源开关，电源指示灯亮（
10、2）直流电源缓慢上升时的自启动性能检验检查情况：插入全部插件，合上保护装置电源插件上的电源开关，试验直流电源由零缓慢升至80%额定电压（即88V）,如今电源插件面板上的电源指示灯亮。（3）时钟的整定设置情况：保护装置在“运行”状态下，进入参数菜单一-时钟设置选项，进行年、月、日、时、分、秒的时间整定。（4）时钟的失电保护功能检验检查情况：时钟整定好以后，通过断、合逆变电源开关的方法，检验在直流消失一段时间的情况下，走时仍准确，正确。（5）保护功能投退检验检查情况：将保护投退切换把手分别切至“充电投”、“充电退”、“I母PT投、“I母PT退”、“II母PT投、“11母PT退”，查看液晶屏显示正确
11、。在正常运行状态，液晶屏将滚动显示：差动保护投入，失灵保护投入，充电保护退出，过流保护退出；I母电压投入，II母电压投入；定值组别；自检正常等信息。（6）检验键盘检查情况：在保护装置正常运行状态下，按“确认”键进入一级界面，再按“确认”键进入二级界面，按“取消”键退回一级界面，在各级界面分别操作“一”、“一”、I”、“t”、键检验功能正确，键盘操作灵活。（7）打印机与保护装置的联机试验检查情况：进行本项试验之前，打印机应进行通电自检，正确后将打印机与微机保护装置的通信电缆连接好，给上打印机电源，保护装置在运行状态下，进入整定-打印菜单，打印定值报告，说明打印机与微机保护装置联机成功。（8）失灵
12、接点开入检验在保护屏后开入量端子排上分别短接各失灵开入量与公共端，在间隔单元菜单中检查各失灵开入量是否正确。（对其重要的开入量的动作时间、返回时间、动作电压、返回电压进行检测并记录）序号检查项目检查情况1屯大I回失灵开入检查2屯大II回失灵开入检查3#1发变组起动失灵4#1发变组起动失灵（9）开出量检验注：应对出口跳闸等重要回路的开出量动作时间、返回时间、动作电压、返回电压进行检测并记录;B、电流、电压采集系统检查（1）、零漂检查（解开交流电流的二次线，在查看-一间隔单元菜单观察电流模拟量有效值与相位）单元通道最大零漂210断路器电流IaIbIc#2主变高压侧电流IaIbIc#1主变高压侧电流
13、IaIbIc单元通道最大零漂I母电压UaUbUcII母电压UaUbUc（2）检验电流、电压幅值及相位精度a）在机柜端子排“交流电流输入回路”中，分别在第1单元至第N单元的端子上，加入三相对称电流，相位互差120度。第单元检查结果：第2单元检查结果：;第3单元检查结果：:b）从第2单元起,将A相电流分别与第1单元A相电流相串联比较。第2单元检查结果：第3单元检查结果：c）在机柜端子排“交流电压输入回路”中，分别在第1单元至第N单元的端子上，加入三相对称电压，相位互差120度。第单元检查结果：第2单元检查结果：;第3单元检查结果：d）从第2单元起,将相电流分别与第1单元A相电流相串联比较。第2单元检查结果：第2单元检查结果：（3）电流通道刻度及线性度检查:单元间隔通道0.5ALOA2.OA210断路器电流1X11X21X3#1主变高压侧电流1X131X141X15#2主变高压侧电流1X7
