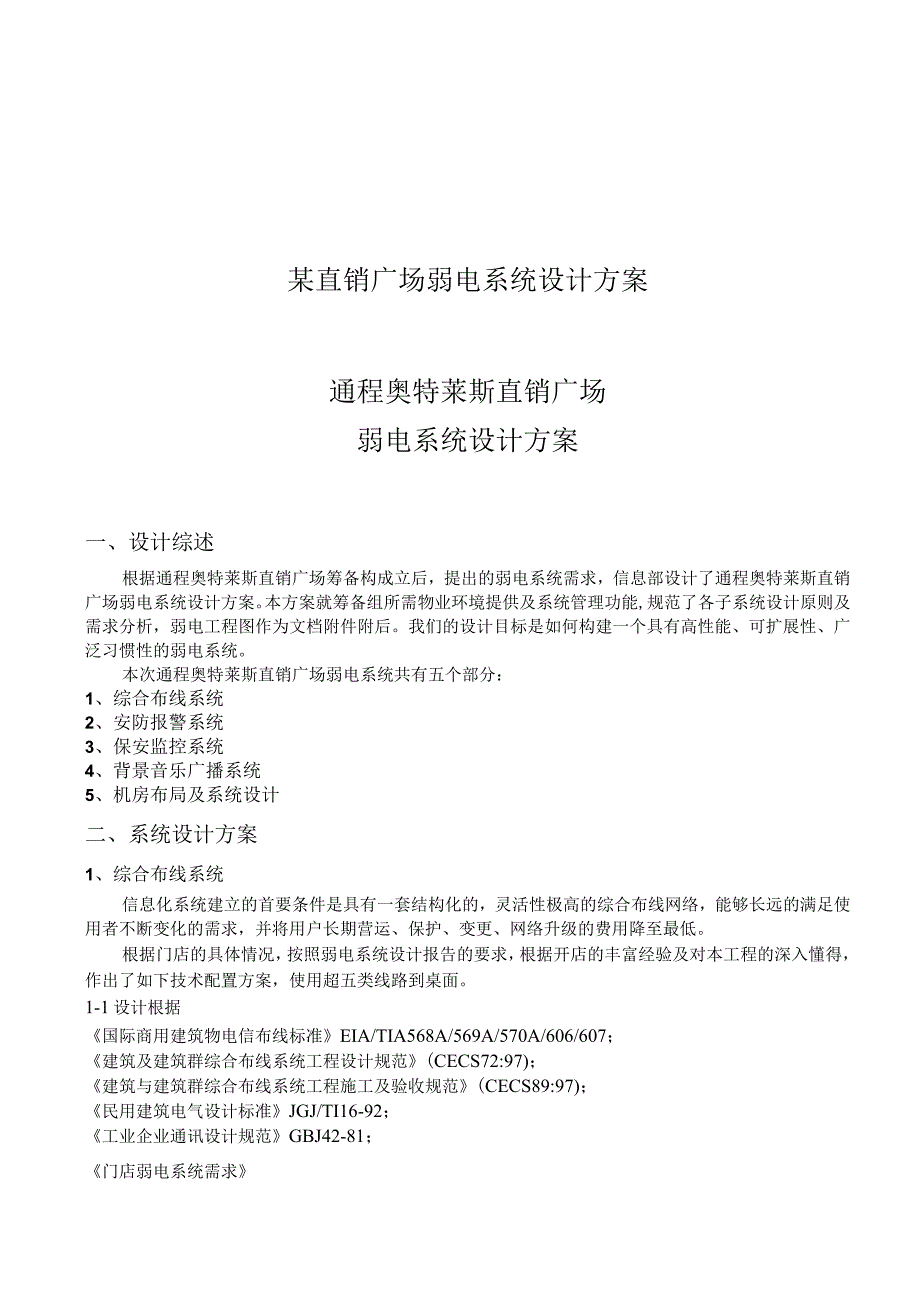

1、某直销广场弱电系统设计方案通程奥特莱斯直销广场弱电系统设计方案一、设计综述根据通程奥特莱斯直销广场筹备构成立后,提出的弱电系统需求,信息部设计了通程奥特莱斯直销广场弱电系统设计方案。本方案就筹备组所需物业环境提供及系统管理功能,规范了各子系统设计原则及需求分析,弱电工程图作为文档附件附后。我们的设计目标是如何构建一个具有高性能、可扩展性、广泛习惯性的弱电系统。本次通程奥特莱斯直销广场弱电系统共有五个部分:1、综合布线系统2、安防报警系统3、保安监控系统4、背景音乐广播系统5、机房布局及系统设计二、系统设计方案1、综合布线系统信息化系统建立的首要条件是具有一套结构化的,灵活性极高的综合布线网络,

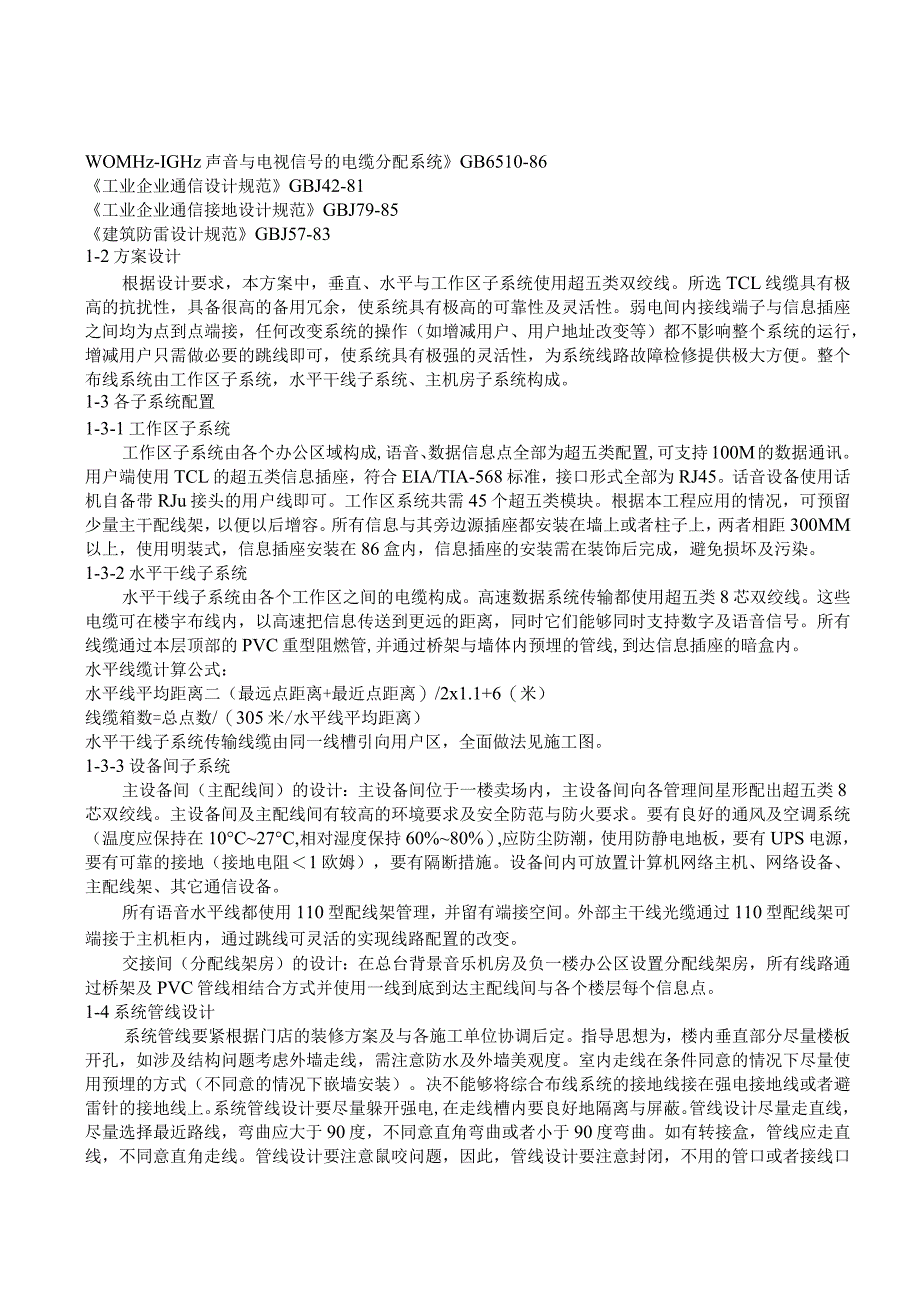

2、能够长远的满足使用者不断变化的需求,并将用户长期营运、保护、变更、网络升级的费用降至最低。根据门店的具体情况,按照弱电系统设计报告的要求,根据开店的丰富经验及对本工程的深入懂得,作出了如下技术配置方案,使用超五类线路到桌面。1-1设计根据国际商用建筑物电信布线标准EIA/TIA568A/569A/570A/606/607;建筑及建筑群综合布线系统工程设计规范(CECS72:97);建筑与建筑群综合布线系统工程施工及验收规范(CECS89:97);民用建筑电气设计标准JGJ/TI16-92;工业企业通讯设计规范GBJ42-81;门店弱电系统需求WOMHz-IGHz声音与电视信号的电缆分配系统GB

3、6510-86工业企业通信设计规范GBJ42-81工业企业通信接地设计规范GBJ79-85建筑防雷设计规范GBJ57-831-2方案设计根据设计要求,本方案中,垂直、水平与工作区子系统使用超五类双绞线。所选TCL线缆具有极高的抗扰性,具备很高的备用冗余,使系统具有极高的可靠性及灵活性。弱电间内接线端子与信息插座之间均为点到点端接,任何改变系统的操作(如增减用户、用户地址改变等)都不影响整个系统的运行,增减用户只需做必要的跳线即可,使系统具有极强的灵活性,为系统线路故障检修提供极大方便。整个布线系统由工作区子系统,水平干线子系统、主机房子系统构成。1-3各子系统配置1-3-1工作区子系统工作区子

4、系统由各个办公区域构成,语音、数据信息点全部为超五类配置,可支持100M的数据通讯。用户端使用TCL的超五类信息插座,符合EIA/TIA-568标准,接口形式全部为RJ45。话音设备使用话机自备带RJu接头的用户线即可。工作区系统共需45个超五类模块。根据本工程应用的情况,可预留少量主干配线架,以便以后增容。所有信息与其旁边源插座都安装在墙上或者柱子上,两者相距300MM以上,使用明装式,信息插座安装在86盒内,信息插座的安装需在装饰后完成,避免损坏及污染。1-3-2水平干线子系统水平干线子系统由各个工作区之间的电缆构成。高速数据系统传输都使用超五类8芯双绞线。这些电缆可在楼宇布线内,以高速把

5、信息传送到更远的距离,同时它们能够同时支持数字及语音信号。所有线缆通过本层顶部的PVC重型阻燃管,并通过桥架与墙体内预埋的管线,到达信息插座的暗盒内。水平线缆计算公式:水平线平均距离二(最远点距离+最近点距离)/2x1.1+6(米)线缆箱数=总点数/(305米/水平线平均距离)水平干线子系统传输线缆由同一线槽引向用户区,全面做法见施工图。1-3-3设备间子系统主设备间(主配线间)的设计:主设备间位于一楼卖场内,主设备间向各管理间星形配出超五类8芯双绞线。主设备间及主配线间有较高的环境要求及安全防范与防火要求。要有良好的通风及空调系统(温度应保持在10C27C,相对湿度保持60%80%),应防尘

6、防潮,使用防静电地板,要有UPS电源,要有可靠的接地(接地电阻1欧姆),要有隔断措施。设备间内可放置计算机网络主机、网络设备、主配线架、其它通信设备。所有语音水平线都使用110型配线架管理,并留有端接空间。外部主干线光缆通过110型配线架可端接于主机柜内,通过跳线可灵活的实现线路配置的改变。交接间(分配线架房)的设计:在总台背景音乐机房及负一楼办公区设置分配线架房,所有线路通过桥架及PVC管线相结合方式并使用一线到底到达主配线间与各个楼层每个信息点。1-4系统管线设计系统管线要紧根据门店的装修方案及与各施工单位协调后定。指导思想为,楼内垂直部分尽量楼板开孔,如涉及结构问题考虑外墙走线,需注意防

7、水及外墙美观度。室内走线在条件同意的情况下尽量使用预埋的方式(不同意的情况下嵌墙安装)。决不能够将综合布线系统的接地线接在强电接地线或者避雷针的接地线上。系统管线设计要尽量躲开强电,在走线槽内要良好地隔离与屏蔽。管线设计尽量走直线,尽量选择最近路线,弯曲应大于90度,不同意直角弯曲或者小于90度弯曲。如有转接盒,管线应走直线,不同意直角走线。管线设计要注意鼠咬问题,因此,管线设计要注意封闭,不用的管口或者接线口要用橡皮塞或者其它物品盖死。在下列情况下需加接线盒:直线距离大于20米;有1个大于90度弯曲时长度大于15米;有2个大于90度弯曲时长度大于8米。通常情况下,不同意有3个大于90度弯曲。

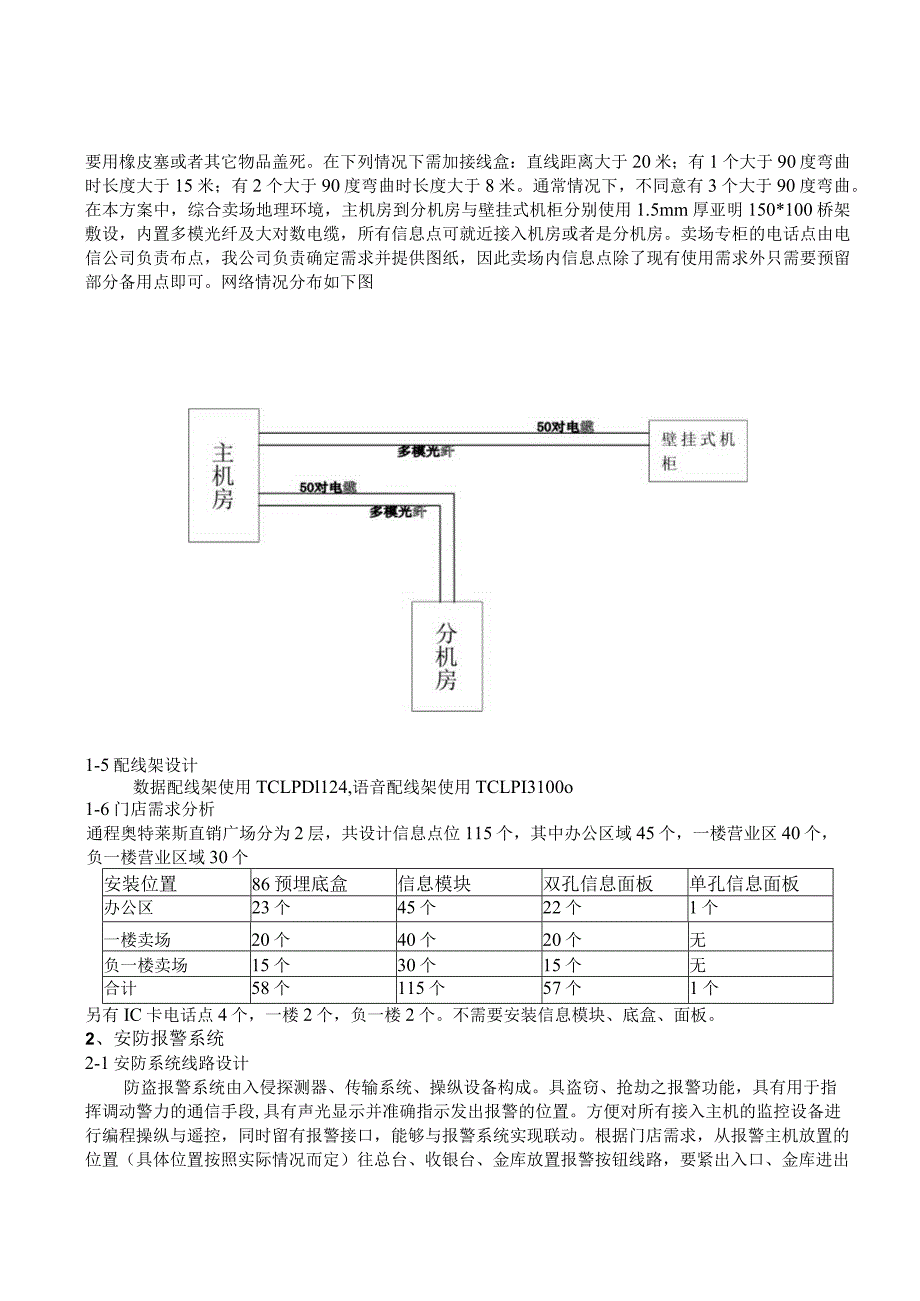

8、在本方案中,综合卖场地理环境,主机房到分机房与壁挂式机柜分别使用1.5mm厚亚明150*100桥架敷设,内置多模光纤及大对数电缆,所有信息点可就近接入机房或者是分机房。卖场专柜的电话点由电信公司负责布点,我公司负责确定需求并提供图纸,因此卖场内信息点除了现有使用需求外只需要预留部分备用点即可。网络情况分布如下图1-5配线架设计数据配线架使用TCLPDl124,语音配线架使用TCLPI3100o1-6门店需求分析通程奥特莱斯直销广场分为2层,共设计信息点位115个,其中办公区域45个,一楼营业区40个,负一楼营业区域30个安装位置86预埋底盒信息模块双孔信息面板单孔信息面板办公区23个45个22

9、个1个一楼卖场20个40个20个无负一楼卖场15个30个15个无合计58个115个57个1个另有IC卡电话点4个,一楼2个,负一楼2个。不需要安装信息模块、底盒、面板。2、安防报警系统2-1安防系统线路设计防盗报警系统由入侵探测器、传输系统、操纵设备构成。具盗窃、抢劫之报警功能,具有用于指挥调动警力的通信手段,具有声光显示并准确指示发出报警的位置。方便对所有接入主机的监控设备进行编程操纵与遥控,同时留有报警接口,能够与报警系统实现联动。根据门店需求,从报警主机放置的位置(具体位置按照实际情况而定)往总台、收银台、金库放置报警按钮线路,要紧出入口、金库进出口放置门磁线路。先进的布线施工技术,使安

10、装工程更具美观性与可靠性;具有灵活的可扩充性,并在满足应用要求的基础上,尽可能降低造价。所有报警点的电缆在水平方向全部用优质PVC管封装,关于较长的管线、中间按规范加装过线盒,不一致系统电压回路的线缆不能穿在同一管内。从报警点引出的电缆应留有充分余量,以不影响报警点位置的确定。安防报警系统应有防破坏功能;人工触发的报警装置应有防止误动作措施。安防报警系统能够与报警中心110、派出所连接。2-2门店需求分析共设计点位37个。安装位置预埋底盒按钮门磁卖场8个8个24个财务室、金库1个1个1个合计9个12个25个3、保安监控系统3-1保安监控系统设计要求监控系统通常应由摄像、传输、显示及操纵四个要紧

11、部分构成,应具有对图像信号采集、显示、分配、切换操纵记录与重放的基本功能。3-1-1系统的设备、部件、材料的选择应符合下列要求:(1)使用符合国家与行业现行的由关技术标准的定型产品,进口产品至少应有商检合格证;(2)系统的所有设备与部件的视频输入与输出阻抗与电缆的特性阻抗均应为75Q,若有监听装置,音频设备的输入与输出阻抗应为高阻抗或者600Q;(3)系统中各类配套设备的性能及技术要求协调一致。(4)电视监控系统宜使用黑白电视系统,在对监视目标有彩色要求时,可用彩色电视系统。(5)在监视区域内,灯光照度应当符合摄像系统的要求。(6)在摄像机的标准照度情况下,整个监控系统的技术指标满足下列要求:

12、 视频信号输出幅度=(1+0.3)V(峰一峰); 黑白电视水平清晰度2350TVL(电视线); 彩色电视水平清晰度2270TVL; 灰度28级; 信噪比238dB0(7)在摄像系统正常工作的条件下,监控系统的图像质量不应低于下述中的4级要求:图像等级图像损伤主观评价5不察觉4可察觉,但不令人讨厌3有明显察觉,令人感到讨厌2较严重,令人相当讨厌1 极严重,不能观看3-1-2系统须第一时间以图像、文字形式告知管理、保护与保安人员现场所发生的任何情况,从而有效地做出快速反应。3-1-3保安监控系统须对重要数据进行记录,对发生事件的全过程进行数据备份。3-1-4使用视频矩阵切换操纵系统,对所有接入主机

13、的监控设备进行编程操纵与遥控,同时留有报警接口,能够与报警系统实现联动。云台、镜头的操纵信号均可由解码器与主机相连进行传输。3-1-5整个系统按前端监控设备、中心操纵设备与传输电缆三部分设计。前端配置:根据超市具体需要,在超市内的各类进出口、超市内部的要紧走廊与公用设施、超市内人群密度较大的流淌区域与集散地安装监控探头进行现场实时监视录像,以保证大楼警力能够有效地杜绝隐患或者发生突发事件时可与时处理。前端部分在重要部位配置相应的摄像机通过总线制方式,由中心操纵主机统一管理与操纵,实现整个系统一体化的有机结合。矩阵作为全系统的标准操纵中心,主控通过1台键盘配合15”彩色监视器、硬盘录像机、对前端

14、多个监控点画面进行任意操纵、分割、录像。3J-6分控点可配1台分控键盘与1台15”彩色监视器,可任意切换前端摄像机画面与操纵全球摄像机的转动。3J-7系统操纵中心设备,其内置功能须有:报警中文操作软件,当接收机收到前端探测器的报警信号时;中心通过电脑接收软件检测,自动启动报警代码,并调出数据库内的有关数据自动将报警信号位置楼层及报警探测器位置显示在屏幕上;如报警信号未被处理,屏幕上将会有提示以防止操作员不记得处理;自动记录处理报警的日期、时间并可打印出来。工作人员可通过密码键盘对系统进行编程、开机、关机、布防、撤防等操纵。另外,当防区产生报警后键盘上LED显示屏能显示出防区号,使工作人员立即清

15、晰报警位置,以便及时处理特殊情况。3-1-8系统各设备环境要求、标准1)图像质量标准 相对应4分图像质量的信噪比的规定信噪比(dB)指标项目黑白电视系统彩色电视系统随机信噪比3736单频干扰4037电源干扰4037脉冲干扰3731 图像水平清晰度黑白电视系统不应低于400线,彩色电视系统不应低于270线。 图像画面的灰度不应低于8级。 系统的各路视频信号,在监视器输入端的电平值应为lV+3dBVBS。系统在低照度使用时,监视画面应达到可用图像,其系统信噪比不得低于25dB。2)摄像机安装标准摄像机宜安装在监视目标邻近不易受外界损伤的地方,安装位置不应影响现场设备运行与人员正常活动。安装的高度,室内宜距地面2.55m;室外宜距地面3.510m,并不得低于3.5m。 电梯厢内的摄像机应安装在电梯厢顶部、电梯操作器的对角处,并应能监视电梯厢内全景。摄像机镜头应避免强光直射,保证摄像管靶面不受损伤。镜头视场内,不得有遮挡监视目标的物体。 摄像机镜头应从光源方向对准监视目标,并应避免逆光安装;当
