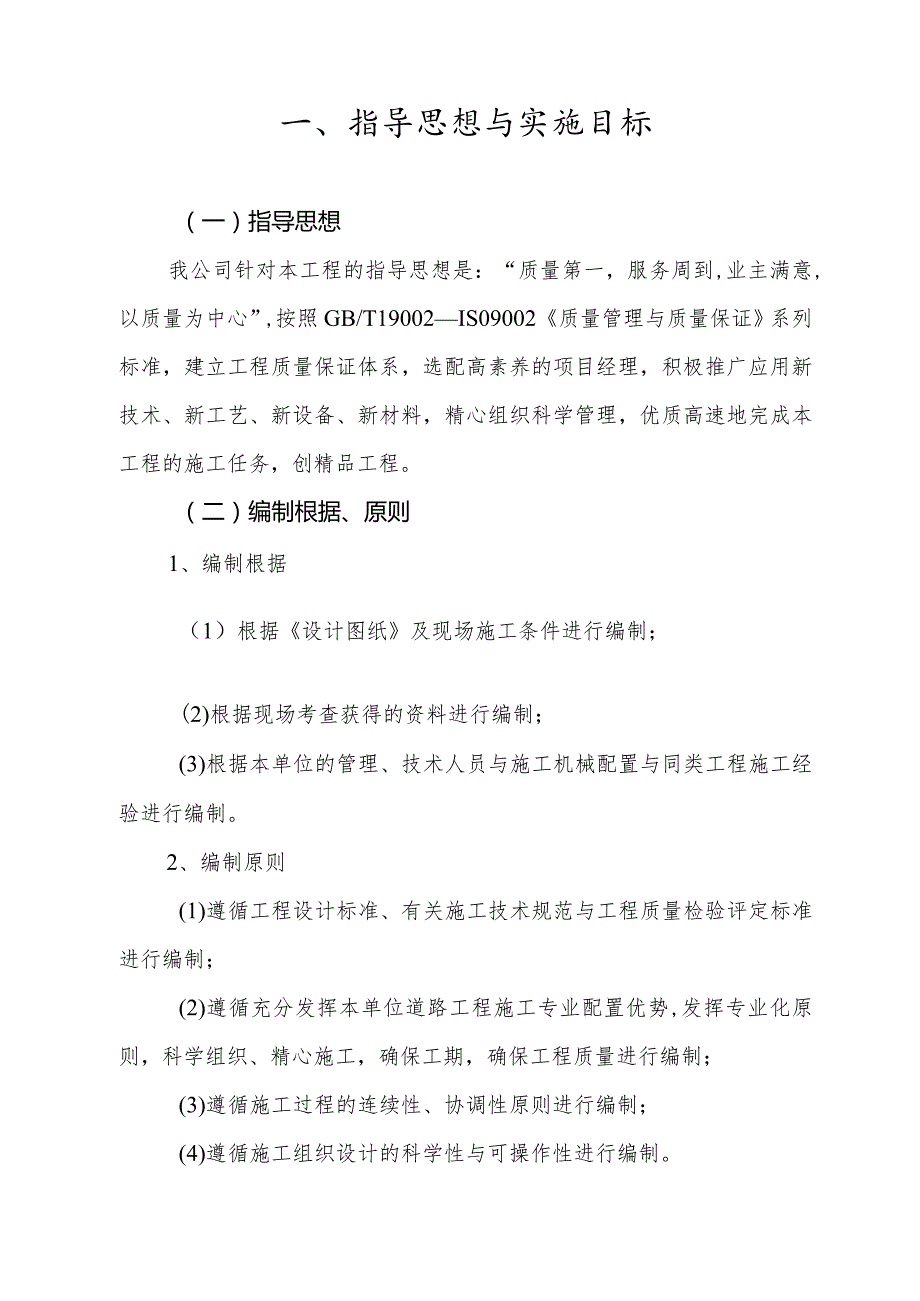

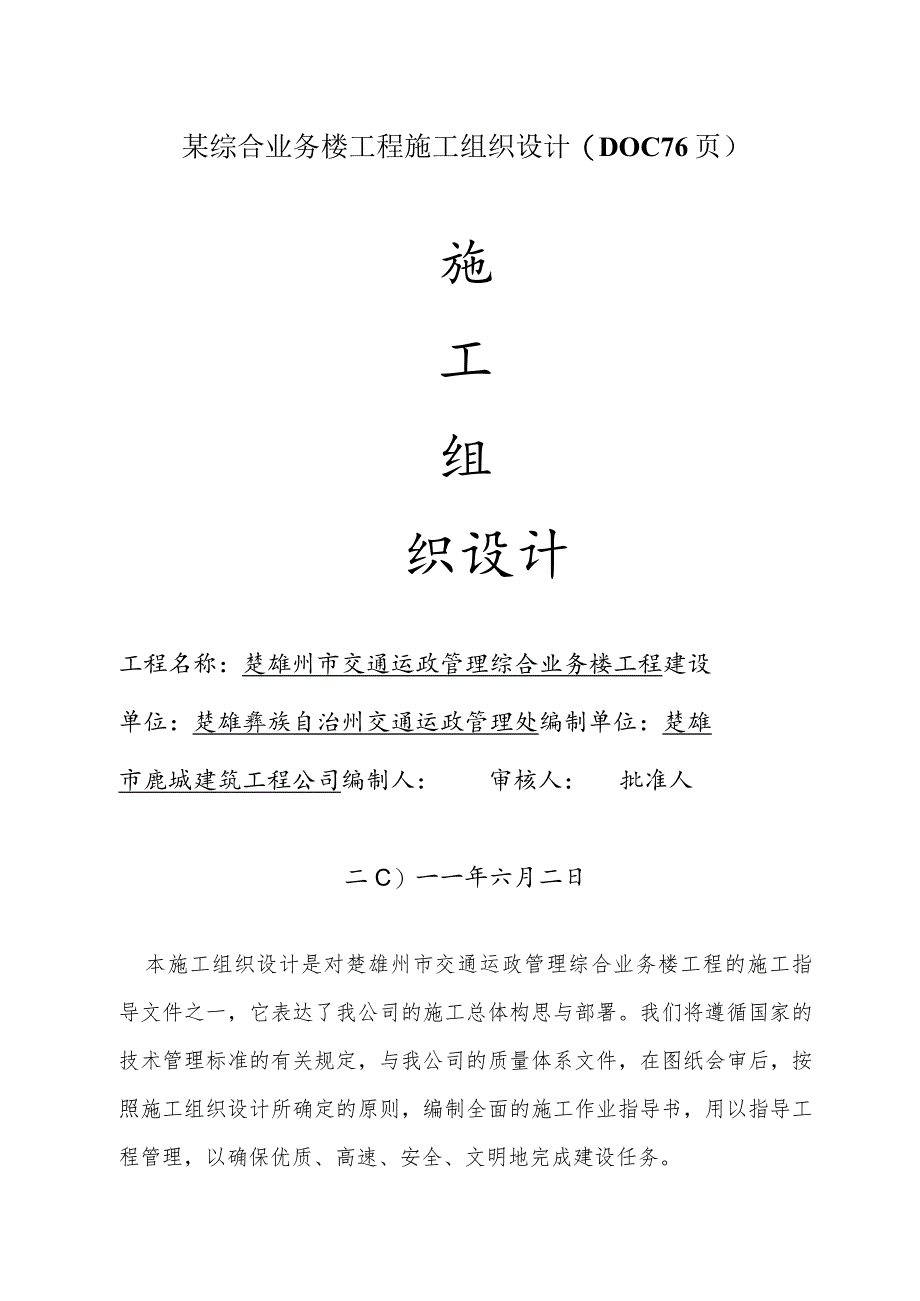

1、某综合业务楼工程施工组织设计（DOC76页）施工组织设计工程名称：楚雄州市交通运政管理综合业务楼工程建设单位：楚雄彝族自治州交通运政管理处编制单位：楚雄市鹿城建筑工程公司编制人：审核人：批准人二C）一一年六月二日本施工组织设计是对楚雄州市交通运政管理综合业务楼工程的施工指导文件之一，它表达了我公司的施工总体构思与部署。我们将遵循国家的技术管理标准的有关规定，与我公司的质量体系文件，在图纸会审后，按照施工组织设计所确定的原则，编制全面的施工作业指导书，用以指导工程管理，以确保优质、高速、安全、文明地完成建设任务。一、指导思想与实施目标（一）指导思想我公司针对本工程的指导思想是：“质量第一，服务周
2、到,业主满意,以质量为中心”,按照GB/T19002IS09002质量管理与质量保证系列标准，建立工程质量保证体系，选配高素养的项目经理，积极推广应用新技术、新工艺、新设备、新材料，精心组织科学管理，优质高速地完成本工程的施工任务，创精品工程。（二）编制根据、原则1、编制根据（1）根据设计图纸及现场施工条件进行编制；(2)根据现场考查获得的资料进行编制；(3)根据本单位的管理、技术人员与施工机械配置与同类工程施工经验进行编制。2、编制原则(1)遵循工程设计标准、有关施工技术规范与工程质量检验评定标准进行编制；(2)遵循充分发挥本单位道路工程施工专业配置优势,发挥专业化原则，科学组织、精心施工，

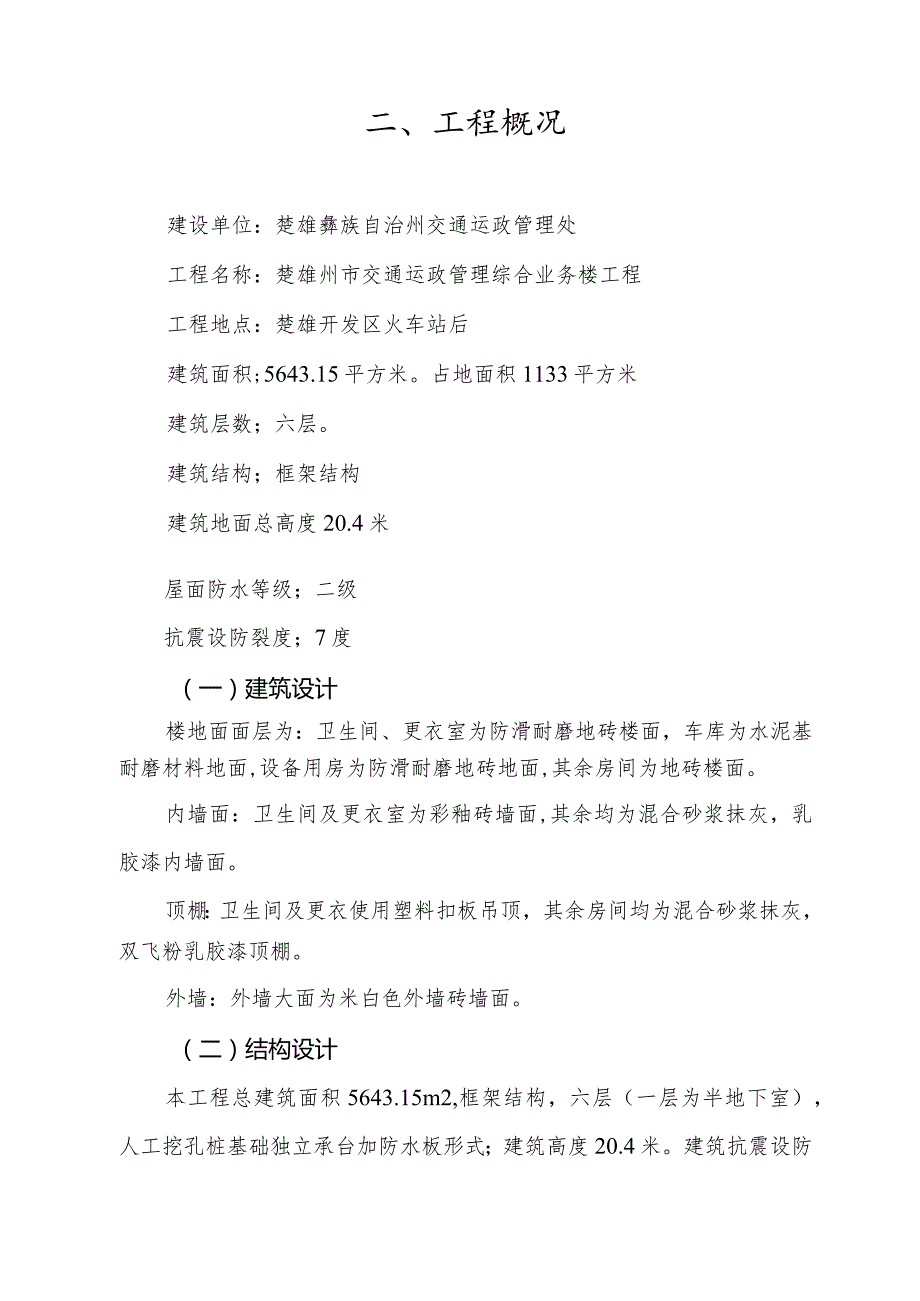

3、确保工期，确保工程质量进行编制；(3)遵循施工过程的连续性、协调性原则进行编制；(4)遵循施工组织设计的科学性与可操作性进行编制。二、工程概况建设单位：楚雄彝族自治州交通运政管理处工程名称：楚雄州市交通运政管理综合业务楼工程工程地点：楚雄开发区火车站后建筑面积;5643.15平方米。占地面积1133平方米建筑层数；六层。建筑结构；框架结构建筑地面总高度20.4米屋面防水等级；二级抗震设防裂度；7度（一）建筑设计楼地面面层为：卫生间、更衣室为防滑耐磨地砖楼面，车库为水泥基耐磨材料地面,设备用房为防滑耐磨地砖地面,其余房间为地砖楼面。内墙面：卫生间及更衣室为彩釉砖墙面,其余均为混合砂浆抹灰，乳胶漆
4、内墙面。顶棚：卫生间及更衣使用塑料扣板吊顶，其余房间均为混合砂浆抹灰，双飞粉乳胶漆顶棚。外墙：外墙大面为米白色外墙砖墙面。（二）结构设计本工程总建筑面积5643.15m2,框架结构，六层（一层为半地下室），人工挖孔桩基础独立承台加防水板形式；建筑高度20.4米。建筑抗震设防分类为丙类，构架结构抗震等级为三级，抗震设防烈度为7度，第二组，设计基本地震加速度为0.15g,设计使用年限50年，地基基础设计等级:乙级。（三）水电工程设计一）、电气施工1、用电负荷：本工程负荷分为两部分：事故、消防用电负荷为24KW,总照明、动力负荷为210.72KW。2、供电电源：（1）、消防用设备、应急照明及疏散指示
5、灯等为二级负荷；其余负荷均为三级负荷。(2)、消防用电设备使用EPS作为不间断电源，应急照明及疏散指示灯使用蓄电池作备用电源。(3)、本工程从邻近低压电网引来1路220/380V电源，供给本楼的总进线配电屏；进线电缆穿钢管埋地引入。3、照明配电(1)、本工程使用放射式配电方式。(2)、本工程的走道、楼梯间使用蓄电池作备用电源的应急照明灯，连续供电时间不小于30min0(3)、办公室内照明、插座均由不一致的支路供电；所有插座回路均设漏电断路器保护。5、室外电源进线选用YJV-IKV交联电缆在桥架内敷设，照明支线选用BV-5OOV聚氯乙烯绝缘铜芯导线穿PC塑料管沿墙及楼板暗敷；照明平面图中导线2-
6、4跟穿PC20管保护，导线5-6根穿PC25管保护；导线安装时按颜色区分相序：LLL2、L3、N、PE的颜色分别为黄、绿、红、兰、黄绿相间双色。6、建筑物防雷：(1)、本工程按第三类防雷建筑物设置防雷措施，建筑物的防雷装置应满足防直击雷、防雷电感应及雷电波的侵入，并设置总等电位联结。(2)、接闪器：在屋顶使用IO热镀锌圆钢作避雷带，屋顶避雷带连接线网格不大于20mX20m,几突出屋面的所有风管、烟道、构件、构架、金属屋面等物体均要与避雷带可靠焊接。(3)、引下线：利用建筑物钢筋混凝土柱子内两根16以上主筋通长焊接作为引下线，引下线间距不大于18m,所有外墙引下线在室外地面下Im处引出一根40X
7、4热镀锌扁钢，扁钢伸出室外，距外墙皮的距离不小于1m,引下线上端与避雷带焊接，下端与接地极焊接，建筑物四角的外墙引下线在室外地面上05m处设测试卡子。(4)、接地极：利用建筑物基础梁内两根主钢筋通长焊接形成基础接地网并与桩基础主钢筋连接。(5)、屋面金属构件、金属设备及管道等应与避雷带连接。(6)、室外接地凡焊接处均应刷沥青防腐。7、接地及安全措施：(1)、本工程防雷接地、电气设备的工作接地、保护接地等的共用统一的接地极，要求接地电阻不大于1欧姆，实测不满足要求时，增设人工接地极。(2)、凡正常不带电，而当绝缘破坏有可能呈现电压的一切电气设备金属外壳均就可靠接地。(3)、本工程使用总等电位联结
8、，总等电位板由紫铜板制成,应将建筑物内保护干线、设备进线总管等进行联结。有淋浴室的卫生间使用局部等电位联结，局部等电位箱暗装,底面距地0.3m。(4)、过电压保护：在配电箱内装设漏电保护器，电源避雷器雷通流量不小于40KAo(5)、有线电视系统引入端、电话、网络引入端等处设过电压保护装置。(6)、本工程接地形式使用TN-C-S系统，电源在进户处做重复接地，并与防雷接地共用接地极。二)、水施工程1、本工程设有生活给水系统、生活污水系统、消火栓给水系统。(1)、生活给水系统：1)、供水水源为市政自来水，甲方提供市政水压为0.30Mpao2）、本工程最高日生活用水量为：12.0m3d,最大时用水量为
9、1.95m3ho3）、给水系统：其给水系统使用水箱供水，屋顶设有容积为3.0m3的不锈钢生活水箱两座。（2）、生活污水系统：1）、本工程污废水使用合流制，室内污废水重力流排入室外污水管网。2）、污水经化粪池处理后排入市政污水管网。（3）、雨水系统：1）、雨水经雨水斗与雨水管排至室外雨水管道系统。2）、室外地面雨水经雨水口，由室外雨水管汇合，排至市政雨水管。（4）、消火栓给水系统：1）、本工程为综合办公楼，其室内消火栓用水量为15L/S,室外消防水量为20L/S。2）、地下设有消防水池一座（73.0m3）,消火栓用水量108m3（其余水量由市政水在火灾时间内补充）；屋顶设有9.0m3的消防水箱一
10、座。室内设有单独的消火栓给水管网。3）、消防管网布置成环状。4）、消火栓选用普通式单栓消火栓。5）、消火栓给水泵操纵：消火栓给水泵两台，互为备用，火灾时，按动任一消火栓处的启泵按钮或者消防中心、水泵房处启泵按钮均可启动该泵并报警。泵启动后，反馈信号至消火栓处与消防操纵中心。（5）、移动式灭火器：1）、设置3Kg的磷酸铁盐干粉灭火器，置于灭火器箱内o2）、灭火等级按中危险级。2、管材及接口：（1）、生活给水管及热水管：1）、给水管：屋顶水箱上水管使用钢塑复合管，丝扣连接，其余给水管使用“PPR”塑料给水管，热熔连接，管接头及配件由制管厂家配套供应。2）、排水管：污水立管使用“UPVC”塑料排水管
11、，承插橡胶接口。雨水管使用“UPVC”排水管，承插橡胶接口。3）、消防管：管道使用热浸锌镀锌钢管，法兰或者沟槽连接，阀门及需要拆卸部位使用法兰连接，管道工作压力为LOMpao3、阀门及附件：（1）、阀门：1）、室内生活给水管道上阀门使用厂家配套产品；屋顶水箱上水管上的阀门使用普通闸阀；消防水泵吸水管上使用球墨铸铁闸阀，消防管道上的阀门使用蝶阀。2）、生活给水管上阀门工作压力为LOMPa；消防管道上的阀门工作压力为L4Mpa。（2）、止回阀：生活给水泵、消防水泵出水管上均安装防水锤消声止回阀，其它部位均为普通止回阀。（3）、附件：1）、地漏及存水弯的水封高度不小于50mm,地漏篦子表面应低于地面
12、IOmm,地漏篦子使用镀锌铝制品。2）、清扫口表面与装饰面齐平。3）、屋面使用87型雨水斗。4）、全部给水配件均使用节水型产品，不使用淘汰产品。5）、在卫生间操纵阀前后安装活接头以利于检修。6）、“PPR”塑料给水管管道安装按产品安装技术手册与有关规范设置伸缩补偿装置。（四）施工条件该工程为政府投资工程，工程计划工期为240天，为早日发挥投资效益，应按工期要求编制网络计划，并在施工中使用电子计算机，对网络计划实行有效地监督与操纵。三、施工技术方案（一）施工顺序：本工程的施工应遵照先地下，后地上，先土建后安装，先主体围护再装修，粗装修在前，精装修在后，主体施工期安装预留预埋配合，围护装修期间穿插
13、交叉作业的原则进行施工。（二）施工测量建筑工程的测量放线工作是建筑施工的先导工序，要保证建筑的垂直度，几何形状、截面尺寸符合施工规范及设计要求，需要建立较高精度的测量操纵网作为施工放样的根据，根据该楼的地理环境测量放线由富有经验的技术人员构成测量小组,为本工程提供测量服务。建立测量设备管理制度，所有测量仪器均要通过校验后方可投入使用，使用预放、精放的方法进行多道复核，确定平面操纵轴线，根据现场实际情况选取定位基准点。测量施工方法如下：(1)根据建设单位提交的轴线操纵点与水准点，测定出纵横各轴线，建立测量操纵网，以确保轴线操纵准确。根据设计图纸对基础施工各条轴线进行复核无误后，进行平面操纵轴线的
14、布设，在施工中应加强测量放线工作，严格操纵轴线尺寸。(2)主体结构施工测量竖向操纵使用“外控”与“内控”两种方法并用，相互校核，以保证测量准确无误。外控法施工测量要点如下：随框架柱主体结构层施工，用经纬仪将建筑大角处的主轴线投测到框架柱上，并弹出墨线用红漆标注。每层放线时,由此向楼层投点操纵。(3)在(OOO下列施工中，利用已建立的操纵网点作为基础施工放样的根据，利用首级操纵网点为根据进行核验。(4)主体放线定位，对原轴线位置进行复核、校对,对原坐标轴有水准点进行校对，使原点复位正确，轴线方位闭合，做到同意的误差比规范要求缩小一个级别。(三)人工挖孔桩基础工程1、人孔桩基础施工先挖孔待桩芯粒浇
15、筑后，再开挖承台土方。使用分节(每节最大高度80OnInl)支钢筋校护壁掘进循环进行。(1)桩定位放线：按设计要求，框架柱与桩中心的方法定桩位。并在首节孔护壁上标记轴线及偏中桩中心线，标高符号使用红油漆标记。(2)人工挖桩孔：使用分节掘进，每节最高0.8m。挖土由人工从上到下逐段用镐、锹进行，遇坚硬土层用风镐破碎。同一段内挖土次序为先中间后周边，扩底部分使用先挖桩身圆柱体，再按扩底尺寸从上到下削土修成底形。弃土装入活底吊桶(或者梦框内)。桩孔较浅时可用木吊架或者木辘骄借粗麻绳提升。桩较深时，则在孔上安支架,电动葫芦或者三木架，用10-20KW慢速卷扬机提升，吊至地面上用手推车运出。(3)测量操纵：桩位轴线采取在地面设十字操纵线，确定基准点。安装提升设备时，用吊桶的钢丝绳中心与桩孔中心线一致，以作为挖土时粗略操纵中心使用。(4)支设护壁模板：模板高度为0.8%由3-4块活动木模组合而成。护壁支模中心线操纵，系将桩操纵轴线高程引到第一节混凝土护壁上，每节以十字线对中，吊大线锤作中心操纵用，用尺杆找轴线圆周，以基准点测量孔深，以保证桩位，孔深与截面尺寸正确。在挖至扩大头时，应间隔挖，并支模浇护壁腔。(5)设置操作平面：在模板顶设置操作平面
