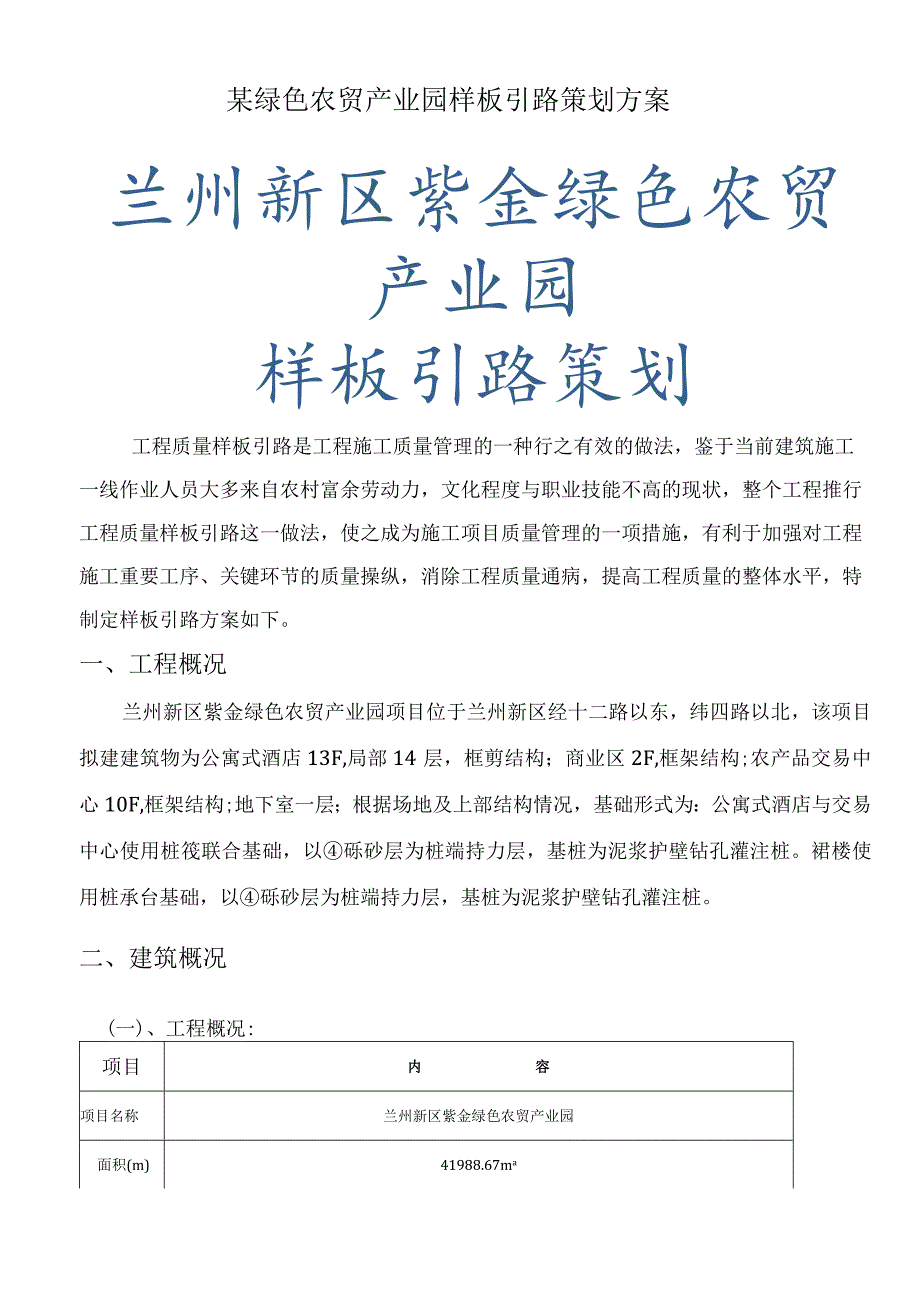

1、某绿色农贸产业园样板引路策划方案兰州新区紫金绿色农贸产业园样板引路策划工程质量样板引路是工程施工质量管理的一种行之有效的做法,鉴于当前建筑施工一线作业人员大多来自农村富余劳动力,文化程度与职业技能不高的现状,整个工程推行工程质量样板引路这一做法,使之成为施工项目质量管理的一项措施,有利于加强对工程施工重要工序、关键环节的质量操纵,消除工程质量通病,提高工程质量的整体水平,特制定样板引路方案如下。一、工程概况兰州新区紫金绿色农贸产业园项目位于兰州新区经十二路以东,纬四路以北,该项目拟建建筑物为公寓式酒店13F,局部14层,框剪结构;商业区2F,框架结构;农产品交易中心10F,框架结构;地下室一层

2、;根据场地及上部结构情况,基础形式为:公寓式酒店与交易中心使用桩筏联合基础,以砾砂层为桩端持力层,基桩为泥浆护壁钻孔灌注桩。裙楼使用桩承台基础,以砾砂层为桩端持力层,基桩为泥浆护壁钻孔灌注桩。二、建筑概况(一)、工程概况:项目内容项目名称兰州新区紫金绿色农贸产业园面积(m)41988.67ma层数及使用功能公寓式酒店地下一层、地上十三层;农产品交易中心地下一层,地上十层;商业区二层总长X总宽公寓式酒店:68.2m14m,农产品交易中心;42.8mX34.4m层高地下室层高为4.8m,农产品交易中心一层至十层层高为4.2m,公寓式酒店一层到十三层层高为3.5mO0.000标高相当于绝对高程192

3、5.500m内墙面乳胶漆墙面、水泥砂浆墙面。外墙面裙房为干挂石材、石材与玻璃幕墙墙面,具体立面设计见各楼图纸立面顶棚清水砂顶棚,底板刮腻子顶棚,乳胶漆。(二)、结构概况项目内.容工程名称兰州新区紫金绿色农贸产业园结构类型框架及框架剪力墙结构基础桩筏联合基础、桩承台基础建筑抗震设防类别二类建筑结构安全等级%抗震等级框架抗震量为二级结构设计50年使用年限建筑抗震设防烈度7度环境类别与土直接接触的所有构件为五类;地上室内为一类环境,地下室内环境为二类、ao混凝土等级桩碎强物为C35P6,筏板碎强度敏为C35P6,地下室外墙、地下室底板混凝为C35P6,垫层混凝土为C25,构造柱、圈梁混M土为C25,

4、楼板混凝土为C30。砌体地下一层:外墙均为钢筋混凝土墙,内隔墙(除钢筋混凝墙外)为200厚多孔砖。地上各层:外墙:除300厚剪力墙外,其余外墙为300厚加气混凝土砌块,墙外贴60厚岩棉板保温;内墙除钢筋混凝土墙外,卫生间隔墙为150厚多孔砖,电梯井道为200厚的U,其余隔墙为200厚加气7曝峡。热轧钢筋使用HRB400级钢,抗震攀为一、二三级的框架与斜撑构件(含梯段),使用钢筋满足基本物理性能,钢筋的抗拉强度实测与屈服强度实测值得比值不应小于L25,钢筋的屈服强度实测与屈服强/蜥准值的比值不应大于1.3,且钢筋在最大拉力下的总伸长率实测值不应小于瞅钢筋的强度标准值应具有不小于95%的保证率。直

5、径心中2Onln时用机械连接,梁板钢筋dV20三时使用搭接焊,柱墙钢筋dV20m时佛力焊。钢筋保护层厚度防水板保护层厚度为50m,承台保护层厚度为50u,地下室防水层做法详见建筑图,防水保护层C20细砒50mm厚;墙中分布筋的级层厚度不应小于IOmm,得主中僦与构酶筋的保腱厚度硒小于15间,受力钢筋的保护层不应小于钢筋的公称直径。防水工程屋面防水加为I级使用两层3+3三厚改性沥青防水层,二道设防;卫生间使用1.5三厚聚合物防水涂料,防水四周翻起30Onln高。(三)参建各方建设单位:甘肃绿景房地产开发有限公司设计单位:甘肃省城乡规划设计研究院监理单位:甘肃蓝野建设监理有限公司施工单位:甘肃第七

6、建设集团股份有限公司(四)、质量目标(一)、质量目标1、所有检验批、分项工程工程验收合格率100%.2、确保本单位工程所有分部均一次验收合格。3、单位工程获“七建优质结构杯”优质工程奖。(二)、质量目标分解1、分项工程优良率90%;2、轴线引测偏差每层3mm,全高15mm;标高竖向传递偏差每层3mm,全高20mn3、剪力墙、楼板及楼梯砂达到清水效果,达到大面积不需要做抹灰层。4、填充墙表面平整度5mm,垂直度4mm,确保粉刷层厚度操纵在25mm以内。5、主体结构垂直度每层5mm,全高20mm;标高每层6mm,全高20mm0三、执行的规范、标准(一)、国家规范、标准1、GB50300-2013建

7、筑工程施工质量验收统一标准;2、GB50202-2010建筑地基基础工程施工质量验收规范;3、GB50203-2011砌体工程施工质量验收规范;4、GB50204-2002(2011版)混凝土结构工程施工质量验收规范;5、GB50026-2007工程测量规范;6、GB50430-2007工程建设施工企业质量管理规范;7、GB/T50326-2006建筑工程项目管理规范;8、GB/T50328-2011建设工程文件归档整理规范;9、GB/T50107-2010混凝土强度检验评定标准;10、GB50666-2011混凝土结构工程施工规范;11、GB/50108-2008地下工程防水技术规范;12、

8、GB/50208-2011地下防水工程质量验收规范;(二)、行业标准1、JGJ55-2011普通混凝土配合比设计规范;2、JGJ/T8-2007建筑变形测量规程;3、JGJ/T27-2001钢筋焊接接头试验方法标准;4、JGJ18-2012钢筋焊接及验收规程;5、JGJ130-2011建筑施工扣件是钢管脚手架安全技术规范;6、JGJ107-2010钢筋机械连接技术规程;7、JGJ/T10-2011混凝土泵送施工技术规程;8、JGJ162-2008建筑施工模板安全技术规范;9、JGJ52-2006普通混凝土用砂质量标准及检验方法;10、JGJ53-2006普通混凝土用碎石或者卵石质量标准及检验方

9、式。(三)、企业标准1、Q/GJZ01-2005建筑地基基础工程施工工艺规程;2、Q/GJZ02-2005地下防水程施工工艺规程;3、Q/GJZ03-2005模板工程施工工艺规程;4、Q/GJZ04-2005钢筋工程施工工艺规程;5、Q/GJZ05-2005混凝土工程施工工艺规程;6、Q/GJZ06-2005砌体工程施工工艺规程;(四)、企业管理体系、工法1、我集团公司按照“一体五标”建立的管理体系;2、企业工法(1)、泵送碎施工工法;(2)、钢筋等强度剥肋滚压直螺纹连接施工工法;(3)、碗扣式脚手架支模体系施工工法;四、样板引路前的施工准备(一)实施部门由项目部技术负责人负责前期策划方案制定

10、工艺流程,报于项目部质量部确认,项目部组织实施交底、样板制作、质量部现场进行验收。有关责任人员应在检验批判定验收记录表与样板工程验收记录表上签字认可。(二)检查前准备工作1、明确样板部位及确定施工工艺流程,2、先期样板质量检查数据统计2、现场应配置实测用的工具:2米靠尺、5米卷尺、塞尺、直角检测尺、水平尺、激光水平仪等各一套。(三)样板范围土建:钢筋工程、模板工程、碎工程、砌体工程、屋面工程、内墙抹灰工程、门窗工程、地面工程、卫生间屋面防水工程、门窗口防水、外墙保温工程等。水电:电闸箱安装及接设、开关面板、厨厕间上下水管安装等。(四)样板的选定与确定1、工艺样板选定:在其施工范围的标段选定一个

11、区域作为工艺样板的施工范围,该样板每一道工序随着现场工程施工的进度提早两周进行。或者关于现场狭小的场地没有可能选定的范围,可在现场某一个栋号的某一个单元作为施工的样板,该样板每一步施工应进行裸露不可进行隐蔽,需保留至样板在各个工序竣工验收前。2、工艺样板的确定:工艺样板施工应遵循规范、图纸、使用功能、设计部提出的效果要求为原则进行施工,工艺样板的施工前,项目部应对施工方编制的施工方案组织各有关单位及部门进行方案可行性的论证。论证的过程应有文字性的叙述,对提出的问题与如何调整最后采取的方式应有全过程的记载。(五)样板间建立标准1、土建部分D内墙墙体:裸露的墙体砌筑、抹灰、挂网、内墙腻子分层制作层

12、层外露。2)外墙墙体:裸露的墙体砌筑、抹灰、挂网、外墙保温各层做法、外墙涂料分层制作层层外露。3)外墙门窗:安装节点、节点防水处理、门窗主副框玻璃内部做法进行分层制作层层外露。5)屋面:裸露的硅结构板、保温各层做法、找平层、找坡层各层做法、防水层各层做法、屋面面层等层层外露。制作标准:L5米XL5米。6)室内地面:地采暖施工断面、垫层施工断面、防水施工断面、保护层施工断面,制作标准:L5米XL5米。各类展示部分配备说明展板。2、水电部分给水、排水管线预埋及收口方式,电气管线墙体中预埋方式及线盒、设备箱体安装方式。各类管线标准样板配板。各类管件、管线指标说明展板。五、样板分项工程要紧施工工艺与施

13、工方法(一)钢筋碎工程(一)样板操作工艺流程工艺流程:样板图纸设计一钢筋下料一样板场地平整一垫层碎浇筑一施工放线一地圈梁钢筋绑扎一地圈梁支模一竖向插筋地圈梁碎浇筑一竖向钢筋绑扎一放置门窗模板-剪力墙大模板安装校正f剪力墙碎浇筑一剪力墙大模板拆除一支设顶模f顶板钢筋绑扎一顶板砂浇筑一顶板拆模。(二)施工准备(1)、材料准备a、竹胶合板、木胶合板、顶底托、3型扣件;隔离剂、海绵条、穿墙螺栓及套管、50*100木方、100*100木方、48钢管。b、各型号钢筋、水泥砂浆垫块(2)、机具选择塔吊、吊装索具、锤子、板手、水平尺、线坠、撬棍。弯曲机、弯箍机、调直机、切断机、套丝机、钢筋铅丝钩、粉笔、断线钳

14、、工作台(3)、模板作业条件a、按工程结构设计图进行模板与配板,确保强度、刚度及稳固性。b、安装放线:模板安装前先测放好操纵轴线与模板操纵线。定好水平操纵标高。根据平面操纵线,在楼板上放出墙、柱边线与检查操纵线,待竖向钢筋绑扎完成后,在竖向柱筋上部标出标高操纵点。(标高操纵线均为结构50线。墙柱操纵线为墙柱尺寸边线外返30Omm)c、砂接茬处在施工缝模板安装前,应预先将已硬化碎表面的水泥薄膜或者松散碎及其砂浆软弱层全部剔凿到露石子,并冲洗、清理干净,不留明水。外露钢筋插铁粘有灰浆油污时应清刷干净。d、安装模板前应将模板表面清理干净,刷好隔离剂,涂刷均匀,不得漏刷。e、上道工序(钢筋、水电安装、

15、预留洞口等)验收完毕,签字齐全。f、防止模板漏浆、烂根、错位等的设施设置完毕。g、作业需要的脚手架已搭设完毕。(4)、钢筋作业条件a、熟悉图纸,核对半成品钢筋级别、直径、尺寸与数量是否与料牌相符,如有漏错应及时纠正b、准备好钢筋绑扎与安装用的铁丝、水泥砂浆垫块与机具c、钢筋配料人员应熟悉图纸,按图纸要求的钢筋规格、形状、尺寸、数量合理填写钢筋配料表,并计算出钢筋用量d、钢筋绑扎部位上的所有杂物应在钢筋安装前进行清理干净(三)、操作要点1、钢筋操作要点(1)、主筋与箍筋的连接务必符合规范要求,务必有效的进行绑扎连接(2)、钢筋的接头宜设置在受力较少处,同一纵向受力钢筋在同一受力区段内不宜设置两个或者两个以上的接头,接头末端至钢筋弯起点的距离不应小于钢筋直径的10倍。(
