1、数控XXlO试卷及答案课程代码：02195一、单项选择题（本大题共20小题，每小题2分，共40分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或者未选均无分。L在逐点比较法圆弧插补中，若偏差函数大于零，则刀具位于（）A.圆上B.圆外C.圆内D.圆心2 .第一象限的一段圆弧AB的起点坐标为（0,5）,终点坐标为（5,0）,使用逐点比较法顺圆插补完这段圆弧时，沿两坐标轴走的总步数是（）A.5BJOC.15D.203 .脉冲增量插补法适用于（）A.以步进电机作为驱动元件的开环数控系统B.以直流电机作为驱动元件的闭环数控系统C.以交流电机作为驱动元件的闭
2、环数控系统D.以直线或者交流电机作为驱动元件的闭环数控系统4 .基于教材JB329883标准，通常表示逆圆插补的G功能代码是（）A.G02B.G01C.G03D.G045 .对步进电机驱动系统，当输入一个脉冲后，通过机床传动部件使工作台相应地移动一个（）A.步距角B.导程C.螺距D.脉冲当量6 .步进电动机转子前进的步数多于电脉冲数的现象为（）A.丢步B.失步C越步D.异步7 .若数控冲床的快速进给速度v=15mmin,快进时步进电动机的工作频率户5000Hz,则脉冲当量为（）A.0.01mmB.0.02mmC.0.05mmD.0.1mm8 .与交流伺服电机相比，直流伺服电机的过载能力（）A.
3、差B.强C.相当D.不能比较9 .直接数控系统又称之群控系统，其英文缩写是（）A.CNCB.DNCC.CIMSD.FMS10 .在下列相位比较式进给位置伺服系统的四个环节中，等同于一个增益可控的比例放大器的是（）A.脉冲/相位变换器B.鉴相器C.正余弦函数发生器D.位置操纵器11 .使用开环进给伺服系统的机床上，通常不安装（）A.伺服系统B.制动器C.数控系统D.位置检测器件12 .在下列脉冲比较式进给位置伺服系统的四个环节中,用来计算位置跟随误差的是（）A.可逆计数器UDCB.位置检测器C.同步电路D.AM偏差补偿寄存器13 .一五相混合式步进电动机，转子齿数为100,当五相十拍运行时，其步

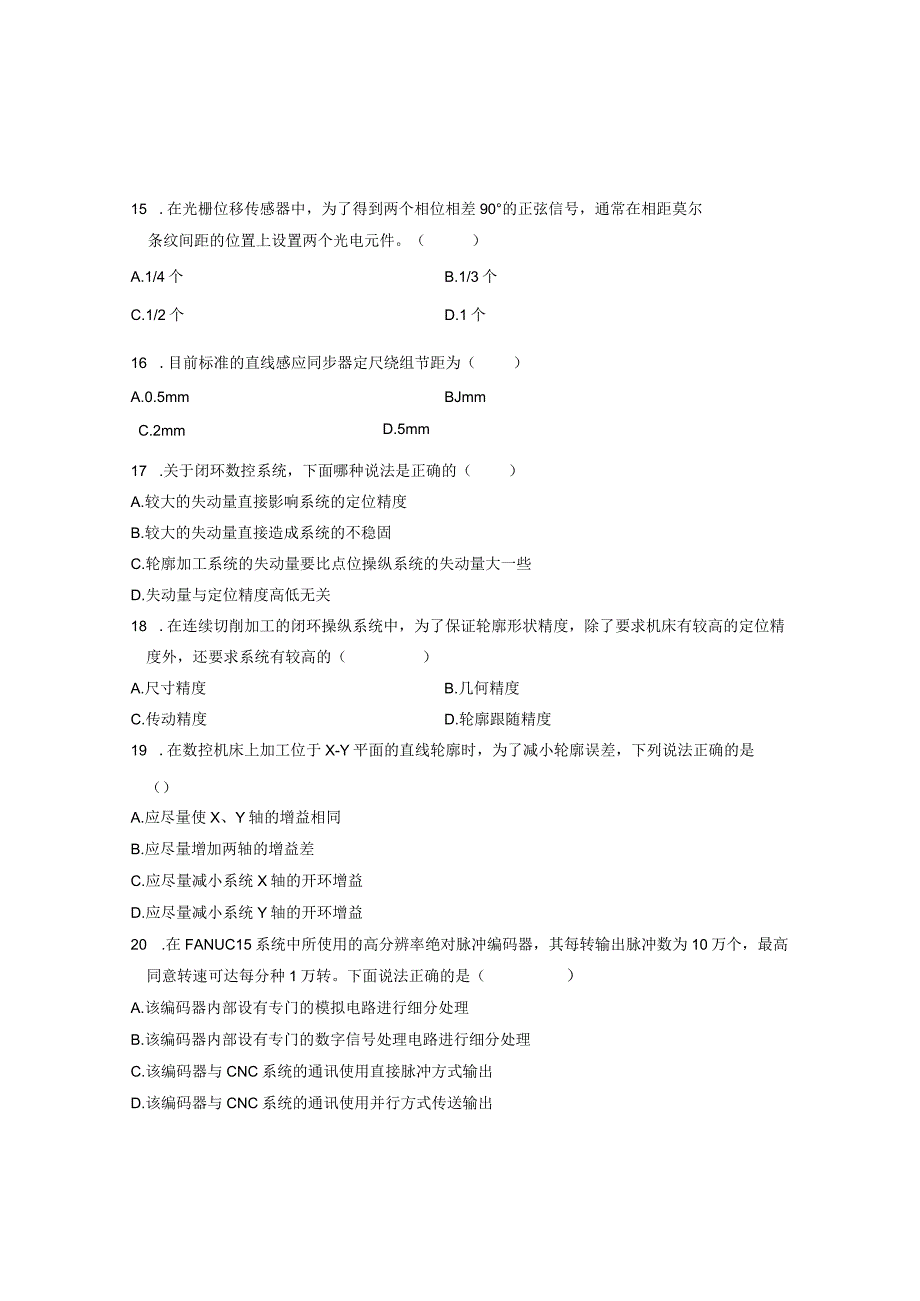

4、距角为（）A.0.36oB.0.72C.0.75oD.1.5o14 .普通的旋转变压器测量精度（）A.很高B.较高C.较低D.很低15 .在光栅位移传感器中，为了得到两个相位相差90的正弦信号，通常在相距莫尔条纹间距的位置上设置两个光电元件。（）A.1/4个B.1/3个C.1/2个D.1个16 .目前标准的直线感应同步器定尺绕组节距为（）A.0.5mmBJmmC.2mmD.5mm17 .关于闭环数控系统，下面哪种说法是正确的（）A.较大的失动量直接影响系统的定位精度B.较大的失动量直接造成系统的不稳固C.轮廓加工系统的失动量要比点位操纵系统的失动量大一些D.失动量与定位精度高低无关18 .在连
5、续切削加工的闭环操纵系统中，为了保证轮廓形状精度，除了要求机床有较高的定位精度外，还要求系统有较高的（）A.尺寸精度B.几何精度C.传动精度D.轮廓跟随精度19 .在数控机床上加工位于X-Y平面的直线轮廓时，为了减小轮廓误差，下列说法正确的是（）A.应尽量使X、Y轴的增益相同B.应尽量增加两轴的增益差C.应尽量减小系统X轴的开环增益D.应尽量减小系统Y轴的开环增益20 .在FANUC15系统中所使用的高分辨率绝对脉冲编码器，其每转输出脉冲数为10万个，最高同意转速可达每分种1万转。下面说法正确的是（）A.该编码器内部设有专门的模拟电路进行细分处理B.该编码器内部设有专门的数字信号处理电路进行细
6、分处理C.该编码器与CNC系统的通讯使用直接脉冲方式输出D.该编码器与CNC系统的通讯使用并行方式传送输出二、填空题（本大题共10小题，每小题1分，共10分）请在每小题的空格中填上正确答案。错填、不填均无分。21 .在CNC系统中，刀具补偿包含与刀具半径补偿。22 .常见的数控系统，通常都有两种基本插补功能，它们分别是直线插补与。23 .关于经济型的开环操纵中的CNC系统，通常多用作为驱动元件。24 .在CNC系统中机床操纵装置包含与机床状态检测操纵装置两部分。25 .在步进式伺服系统中，输入的进给脉冲数量，经驱动操纵线路与步进电动机，能够转换为工作台的。26 .加在进给伺服电动机轴上的负载有
7、负载转矩与两种。27 .通常光栅传感器输出信号为四路依次相差90度的正弦信号或者信号。28 .当数控机床沿某一坐标轴进给时，假如系统的开环增益越大，则跟随误差o29 .数控机床的定位精度要紧评定项目有：轴线的定位精度、轴线的重复定位精度及轴的30 .所谓是指工作台或者刀架反向移动时的位移缺失，在开环系统中，反向差值反映了它的大小。三、分析题(本大题共4小题，每小题5分，共20分)31 .进给伺服电动机惯量与负载惯量匹配的问题应考虑哪几方面因素？32 .滚珠丝杠螺母副的滚珠循环方式有哪几种?各有何特点？33 .简述光栅位移检测装置的构成与各部分的作用。34 .简述FANUC15系统中提高加工效率
8、方面有什么新的功能。四、编程题(本大题共10分)35用数控铳床加工如图所示的轮廓Abcdefga试按照教材中所学的代码格式编制加工程序。要求：(1)在给定坐标系下用绝对坐标方式编写加工程序；(2)坐标原点为起刀点也为刀具终点；(3)加工路径为A-B-C-D-E-F-G-A；题35图五、计算题(本大题共2小题，每小题10分，共20分)36.AB是第一象限要加工的圆弧，圆弧的圆心在坐标原点(0,0),圆弧起点为A(0,3),终点为B(3,0),若脉冲当量为1,用逐点比较法对该段圆弧进行顺圆插补。试完成下列问题：(1)求出需要的插补循环数总数；(2)按下面给定表格形式表述完成插补计算过程，同时把刀具
9、进给位置各点的坐标值求出列入；(3)画出刀具运动的轨迹图。插补循环偏差判别进给方向偏差计算及刀具运动位置坐标值终点判别01237.某数控机床的静刚度480Num,机床系统的阻尼比D=0.02,假定激振力的频率3为50Hz,若要求如今机床的静刚度七264NUm,请计算机床结构系统的固有频率3。=?2010年10月全国自考数控技术及应用参考答案2010年10月高等教育自学考试全国统一命题考试数控技术及应用试题答案及评分参考（课程代码02195）一、单项选择题（本大愿共20小题,每小题2分,共40分）1.B2.B3.A4.C5.D6.C7.C8.B9.B10.D11.D12.A13.A14.C15.
10、A16.C17.B18.D19.A20.B二、填空题（本大题共10小题,每小题1分,共10分）21.刀具长度补偿22.圆孤插补23.步进电机24.位置控制装置25.位移置26.负载惯量27.殛28.越小29.反向差值（或反向间隙）30.失动，（或失动）三、分析题（本大题共4小题,每小题5分,扶20分）31. （1）加速转矩等于加速度乘以总惯止,即=J（2分）。电动机惯量与负载惯量匹配就是要考虑加速时间、加速转矩和总惯量之间的关系（1分）。（2）数控机床进给系统是由伺服电动机通过齿轮传至滚珠丝杠带动工作台和工件作往复直线运动,当物体起、制动时,齿轮与齿轮接触面换向,这是加到各齿轮轴上的转矩为加速
11、转矩,也可称为惯*转矩（1分）。此转矩的数值等于Mel=JJl分）。32. （1）外循环:结构简单,工艺性好,承载能力较高,但径向尺寸较大。可用于重载传动系统中。（2分）（2）内循环:结构紧凑,刚性好,滚球流通性好,摩擦损失小,但制造困难。适用于高灵敏、高精度的进给系统,不宜用于重载传动中。（3分）33. （1）光栅传感器。光棚传感器是一种将位移信号转换为相应电信号的装置。（1分）（2）光搦倍频器。为光棚传感器供电并对其输出信号进行辩向和细分等处理的电子装置。（2分）（3）光栅数显表。给光棚倍频器供电、对其输出进行计数并转换成位移量以及显示和输出位移量。（2分）34. （D数字主轴系统。在交流
12、电机上装有脉冲编码器作为速度控制之用,在机床主轴上装有回转编码器可以进行主轴的位置控制。可以实现多种特殊的加工,如:刚性攻螺纹,两主轴的同步回转等。（2分）（2）自动检测功能。通过自动检测实现程序段的跳跃功能,从而实现由加工的实际精度来控制程序的结束。（1分）（3）自动运行的再开功能。可以避免再次开动机床时必需回参考点,从而指定的程序段开始加工。（1分）（4）逆行功能。利用逆行信号“ON”或“OFF”可以倚化编程。（1分）四、编程题（本大题共K）分）35.加工程序清单为NGXYIJFSMEOBNlOG92XOYOLFN20G9OG17GO0X20Y20S300M03LFN30G41GOlY50
