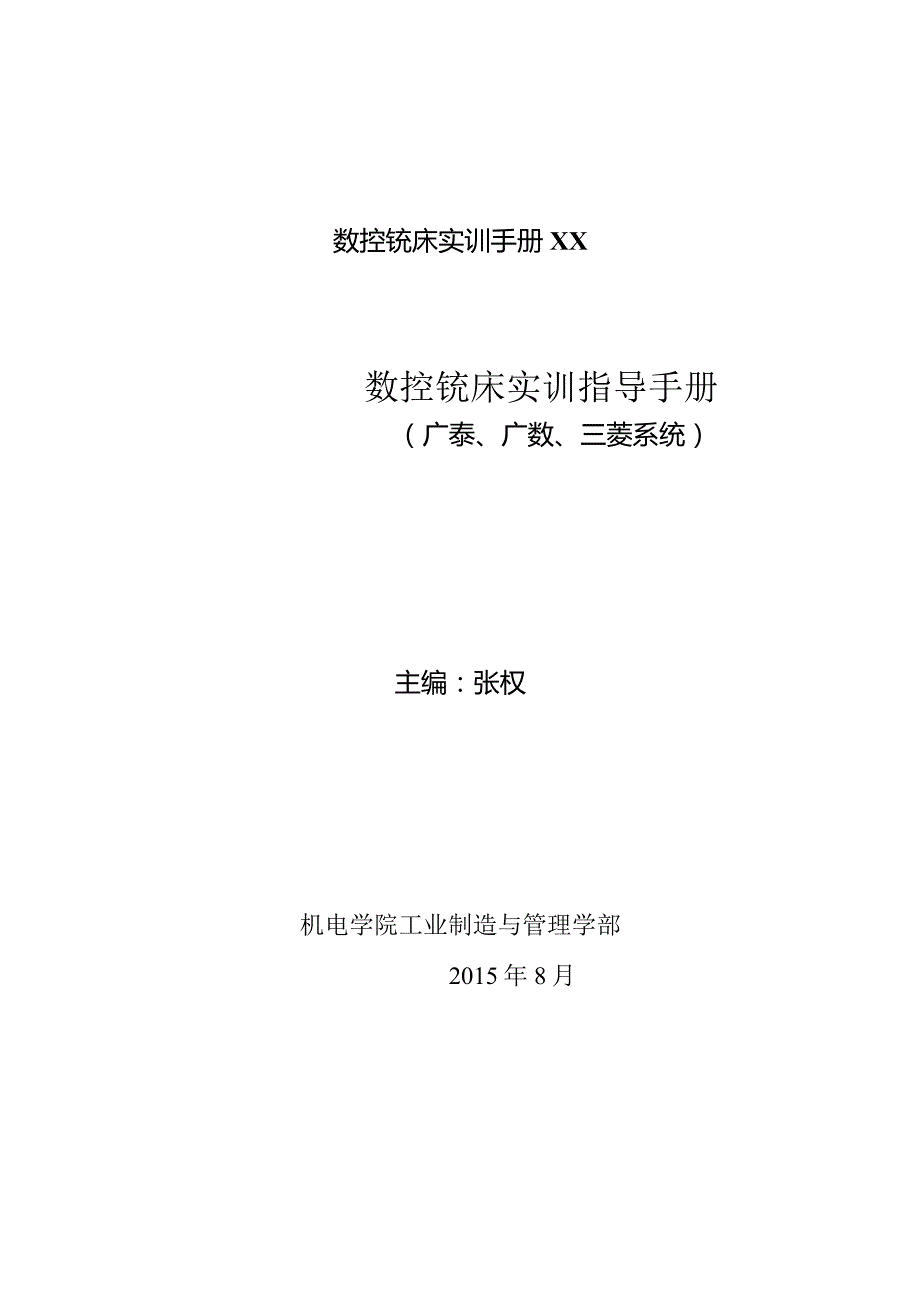

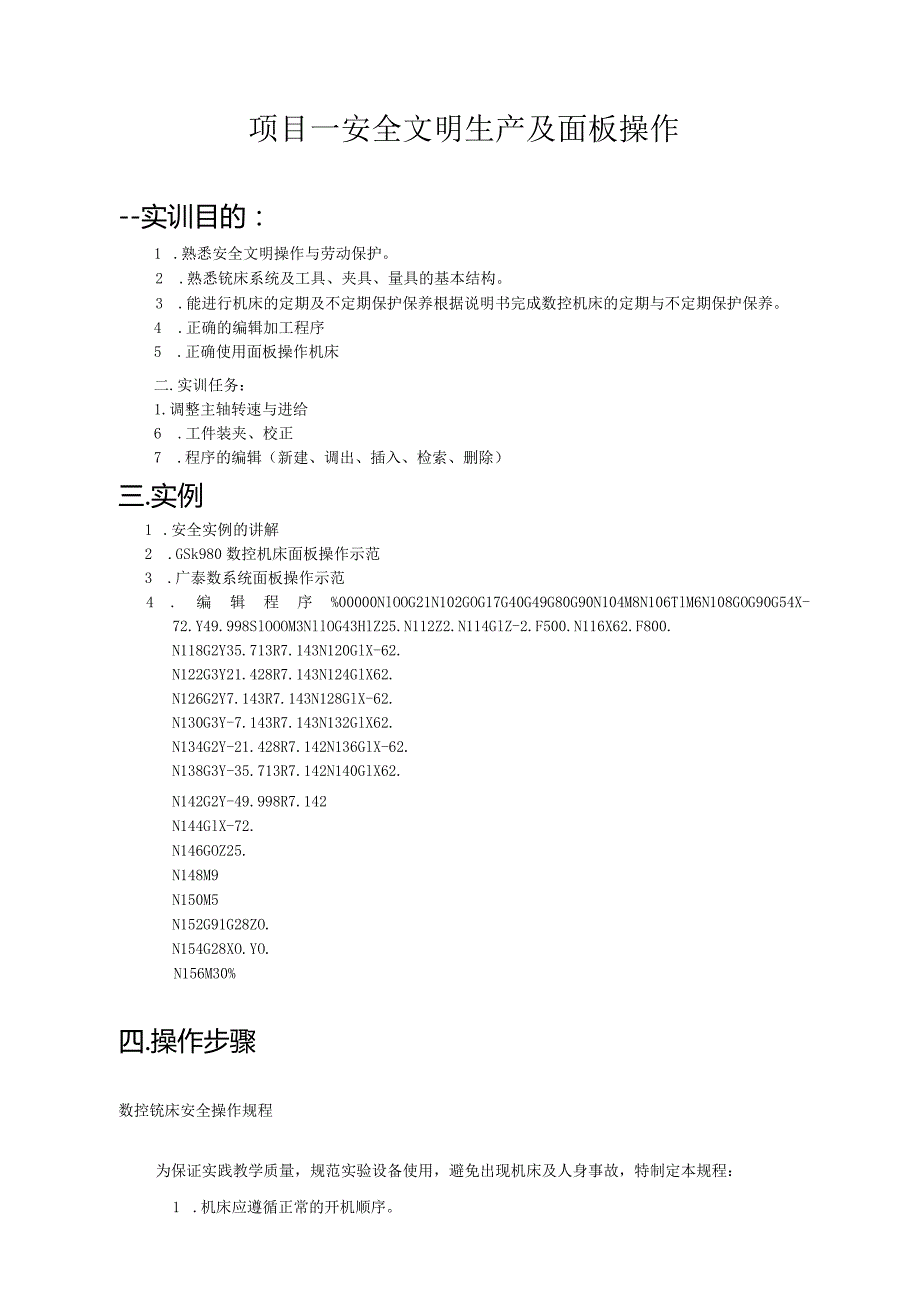

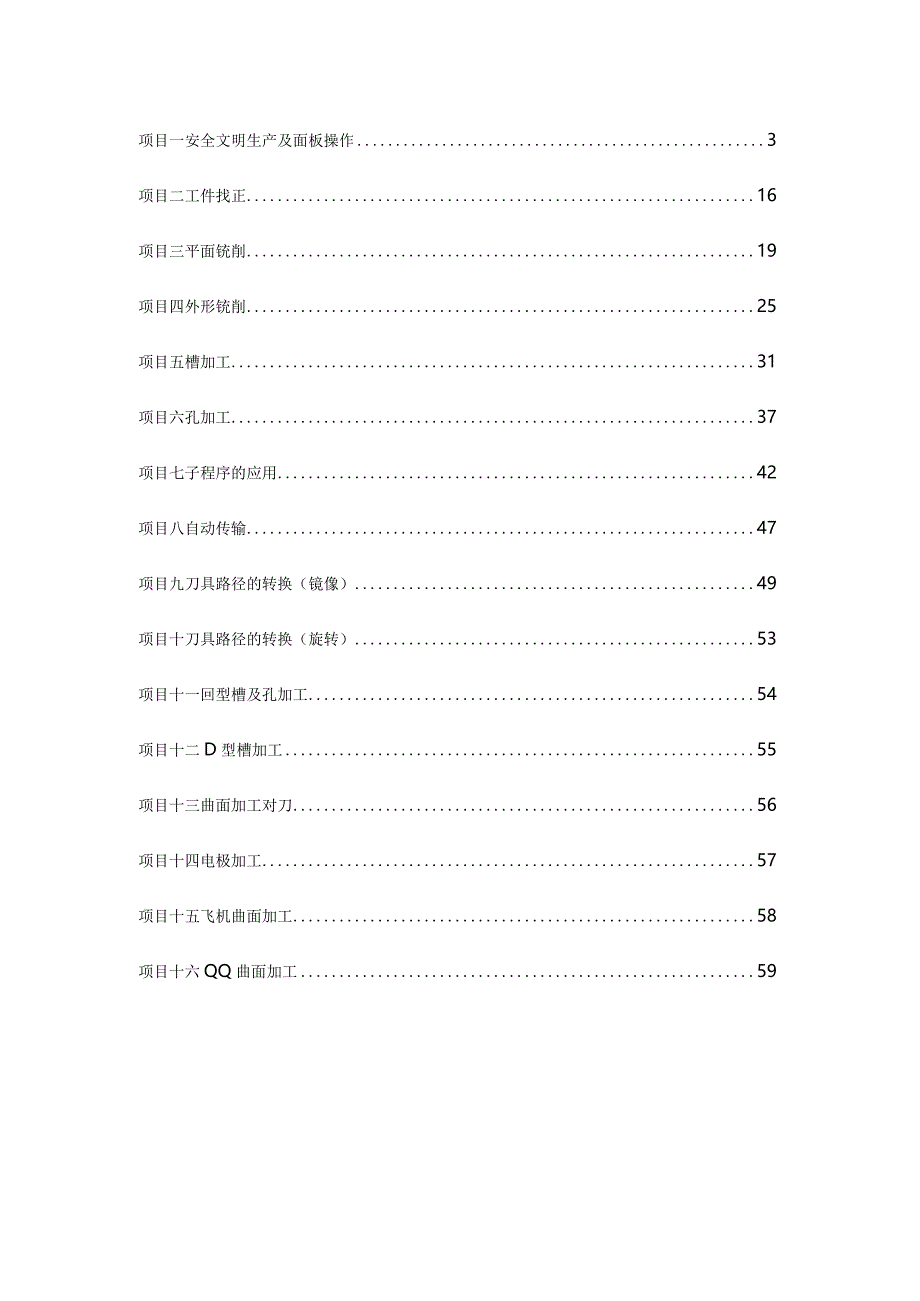

1、数控铳床实训手册XX数控铳床实训指导手册（广泰、广数、三菱系统）主编：张权机电学院工业制造与管理学部2015年8月项目一安全文明生产及面板操作3项目二工件找正16项目三平面铳削19项目四外形铳削25项目五槽加工31项目六孔加工37项目七子程序的应用42项目八自动传输47项目九刀具路径的转换（镜像）49项目十刀具路径的转换（旋转）53项目十一回型槽及孔加工54项目十二D型槽加工55项目十三曲面加工对刀56项目十四电极加工57项目十五飞机曲面加工58项目十六QQ曲面加工59项目一安全文明生产及面板操作-实训目的：1 .熟悉安全文明操作与劳动保护。2 .熟悉铳床系统及工具、夹具、量具的基本结构。3
2、.能进行机床的定期及不定期保护保养根据说明书完成数控机床的定期与不定期保护保养。4 .正确的编辑加工程序5 .正确使用面板操作机床二.实训任务：1.调整主轴转速与进给6 .工件装夹、校正7 .程序的编辑（新建、调出、插入、检索、删除）三.实例1 .安全实例的讲解2 .GSk980数控机床面板操作示范3 .广泰数系统面板操作示范4 .编辑程序%00000NlOOG21N102GOG17G40G49G80G90N104M8N106TlM6N108GOG90G54X-72.Y49.998SlOOOM3NllOG43HlZ25.N112Z2.N114GlZ-2.F500.N116X62.F800.N1
3、18G2Y35.713R7.143N120GlX-62.N122G3Y21.428R7.143N124GlX62.N126G2Y7.143R7.143N128GlX-62.N130G3Y-7.143R7.143N132GlX62.N134G2Y-21.428R7.142N136GlX-62.N138G3Y-35.713R7.142N140GlX62.N142G2Y-49.998R7.142N144GlX-72.N146GOZ25.N148M9N150M5N152G91G28ZO.N154G28XO.YO.N156M30%四.操作步骤数控铳床安全操作规程为保证实践教学质量，规范实验设备使用，避免
4、出现机床及人身事故，特制定本规程：1 .机床应遵循正常的开机顺序。2 .机床开机后应先回各轴机械原点。3 ,认真核对输入内容，如程序、工件设定值、刀具补定值。4 .正确装夹工件，以防与刀具发生干涉或者工件发生松动。5 .在工件加工之前，为保证工件的正确性，机床应进行试运行。6 .加工过程中，认真审查切削及冷却情况，确保机床、刀具的正常运行及工件质量。7 .工件加工结束后，及时清理机床与环境卫生。8 .关机前应先使机床各坐标轴停在中间位置，然后在按照正常的关机顺序进行关机。9 .机床应做到定期或者不定期保护与保养。数控机床种类多，各类数控机床因其功能，结构及系统的不一致，各具不一致的特性。其保护
5、保养的内容与规则也各有其特色，具体应根据其机床种类、型号及实际使用情况，并参照机床使用说明书要求，制订与建立必要的定期、定级保养制度。下面是一些常见、通用的日常保护保养要点。1数控系统的保护1）严格遵守操作规程与日常保护制度2）应尽量少开数控柜与强电柜的门在机加工车间的空气中通常都会有油雾、灰尘甚至金属粉末，一旦它们落在数控系统内的电路板或者电子器件上，容易引起元器件间绝缘电阻下降，甚至导致元器件及电路板损坏。有的用户在夏天为了使数控系统能超负荷长期工作，采取打开数控柜的门来散热，这是一种极不可取的方法，其最终将导致数控系统的加速损坏。3）定时清扫数控柜的散热通风系统应该检查数控柜上的各个冷却
6、风扇工作是否正常。每半年或者每季度检查一次风道过滤器是否有堵塞现象，若过滤网上灰尘积聚过多，不及时清理，会引起数控柜内温度过高。4）数控系统的输入/输出装置的定期保护80年代往常生产的数控机床，大多带有光电式纸带阅读机，假如读带部分被污染，将导致读入信息出错。为此，务必按规定对光电阅读机进行保护。5）直流电动机电刷的定期检查与更换直流电动机电刷的过渡磨损，会影响电动机的性能，甚至造成电动机损坏。为此，应对电动机电刷进行定期检查与更换。数控车床、数控铳床、加工中心等,应每年检查一次。6）定期更换存储用电池通常数控系统内对CMOSRAM存储器件设有可充电电池保护电路，以保证系统不通电期间能保持其存
7、储器的内容。在通常情况下，即使尚未失效，也应每年更换一次，以确保系统正常工作。电池的更换应在数控系统供电状态下进行，以防更换时RAM内信息丢失。7）备用电路板的保护备用的印制电路板长期不用时，应定期装到数控系统中通电运行一段时间，以防损坏。2 .机械部件的保护1）主传动链的保护定期调整主轴驱动带的松紧程度，防止因带打滑造成的丢转现象；检查主轴润滑的恒温油箱、调节温度范围，及时补充油量，并清洗过滤器；主轴中刀具夹紧装置长时间使用后，会产生间隙，影响刀具的夹紧，需及时调整液压缸活塞的位移量。2）滚珠丝杠螺纹副的保护定期检查、调整丝杠螺纹副的轴向间隙，保证反向传动精度与轴向刚度；定期检查丝杠与床身的
8、连接是否有松动；丝杠防护装置有损坏要及时更换，以防灰尘或者切屑进入。3）刀库及换刀机械手的保护严禁把超重、超长的刀具装入刀库，以避免机械手换刀时掉刀或者刀具与工件、夹具发生碰撞；经常检查刀库的回零位置是否正确，检查机床主轴回换刀点位置是否到位，并及时调整；开机时，应使刀库与机械手空运行，检查各部分工作是否正常，特别是各行程开关与电磁阀能否正常动作；检查刀具在机械手上锁紧是否可靠，发现不正常应及时处理。3 .液压、气压系统保护定期对各润滑、液压、气压系统的过滤器或者分滤网进行清洗或者更换；定期对液压系统进行油质化验检查与更换液压油；定期对气压系统分*滤气器放水;4.机床精度的保护定期进行机床水平
9、与机械精度检查并校正。机械精度的校正方法有软硬两种。其软方法要紧是通过系统参数补偿，如丝杠反向间隙补偿、各坐标定位精度定点补偿、机床回参考点位置校正等；硬方法通常要在机床大修时进行，如进行导轨修刮、滚珠丝杠螺母副预紧调整反向间隙等GTCNC150IMJ-II系统简介1系统结构32位高性能、低功耗工业级ARM微处理器64MB内存32MB用户存储空间640x4807.5寸液晶显示器轻触式薄膜式主、副操作面板高抗干扰开关电源USB可移动U盘拷贝接口RS232接口主轴变频调速手摇脉冲发生器2系统的技术参数可控坐标轴：X、Y、Z三轴联动轴：圆弧23轴，直线23轴。脉冲当量：0.00Imm最高速度：300
10、00mmmin切削速度：I-100OOmnVminGTCNC150iMJ-II面板操作说明2.1面板分布及开关主面板副面板（A型）副而板（B型）副面板图2.1面板分布开关介绍:开关功能用途紧急停止驱动与电机立即停止工作并关主轴、冷却液等，等待抬键重新复程序运行（绿色按钮）运行自动加工程序，同时灯亮。程序停止（红色按钮）程序在自动连续运行过程中按一次则暂停，在暂停状态下再按一次则停止程序运行。在手动状态下时则用于停止当前的动作。主轴倍率开关主轴在运转过程中，能够实时修调转速进给轴倍率开关在程序运行或者手动时，能够实时修调各轴的进给速度按键介绍：键盘类别功能用途字母键数字键Chrtaxyzlijk
11、sfmgdpnoi23456789.-：用于程序各类指令、参数的编制，数字键用于输入加工数据、参数值与子菜单的选择编辑键f、I、一、一：用于光标移动，进行数据输入或者菜单选择等。Del：删除光标后的一个字符。PgUp、PgDn：上、下翻页。Ait：切换键，手、自动状态时用作坐标切换。Back：删除光标前的一个字符。SPC：空格。功能键“Esc”返回上一级菜单或者中止某一操作“Enter”用于子菜单选择确认与编辑换行等“Shift”上档按键输入。“程序”进入程序编辑界面“参数”进入参数设置界面“诊断”进入诊断功能界面“手动”进入手动功能界面“自动”进入自动功能界面“MDI”进入MDl功能界面Jl
12、”用于手动增量档位选择，手轮倍率调整“工”用于自动坐标或者图形显示加工方式的选择“同用于程序的单段、连续加工方式的切换“专.，与“PgUp”“或者PgDIr组合：进行显示的对比度调整。操纵键二腼ROR2中用于操纵主轴正、反转、停止、点动造用于冷却液的启动与停止金用于各轴回参考点隼用于主轴松、紧刀O6用于刀库刀盘的正、反转了用于润滑的启动与停止选国用于进给速率调整l园用于主轴速率调整用于安全退出系统1、机床回零:，也能够一起I可零2、手动:操纵X、Y、Z先后顺序(A)o能够通过调节移动的快慢(进给/快速倍率)。3、手摇脉冲：点击手摇脉冲功能通过选择方向与手轮倍率调节移动点击MDI-A程序一A(M
13、3S400)循环启动即可转动主轴5、程序：包含：程序的新建、输入、输出、转换、插入修改、删除等6、自动：进入自动作方式，仿真看图形运行轨迹，检查程序是否正确，无误的能够运行加工;前面为循环启动，后面为暂停。广州数控铳床简介机床的基本参数介绍1.GSK980MD简介：1.插补精度0.001mm快速倍率：FO25%、50%、100%；进给倍率：0150%手动进给速度：01260三min.2 .集成了中文，英文，西班牙，俄文显示界面。3 .内存20M,能够存储40000个零件程序。4 .攻丝，导程0.00Imm500mm。5 .出产地：广州数控设备有限公司。6 .最大进给：进给速度Fmax=1500
14、0mmmin或者Fmax=500mm/r:GOO速度：30m/min2.机床参数机床的要紧技术参数（单位:工作台面尺寸T型槽数工作台行程XYZ定位精度：重复定位精度：快速移动速度X、Y、Z主轴转速：主轴锥孔：冷却泵电机功率：流量：机床的外形尺：机床净重：mm)1200X2803200480900.040.025mmin50-2000mminNT3090W25Lmin1210X1300X21501300kgE三S*S.98。MDGSK980MD面板操作!.HfJUyoai帆Mo则生存）XTR然XM.lT52SYM.UZTR喷iW.,.14坐_逆生邂巴邈手西劭）.zeojaOW17G州C4CWCOX5TWZSe黑.W三WX75.23Y7S钙Z8$10$.：W0S332R?$Z.SP2W?屯Si（5球诲0BQBB二QQOQ-BlIB冏KQraQSQSDQHeHQ。回回GrTHq第tj三司倒国强且翻倒姮翻翻EIEIEI的阿图圜图HBfl0仅熏焦题内翻庭Q00圜字母区数字区六大操作方式电源关电源开限位解皤N00050显示屏铺助功能键主轴各功能键快速进给键各倍率键循环启动键循环启动键
