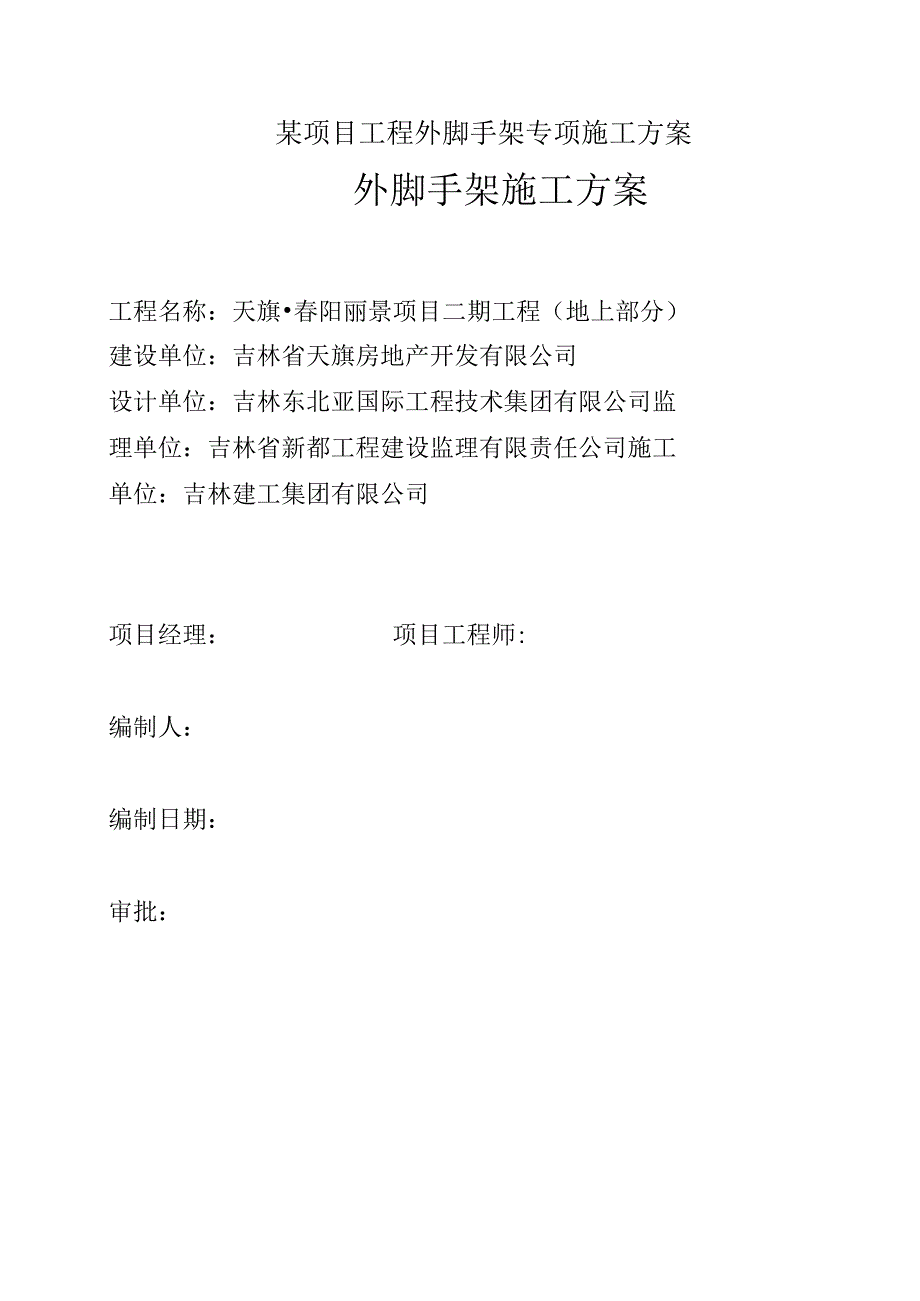

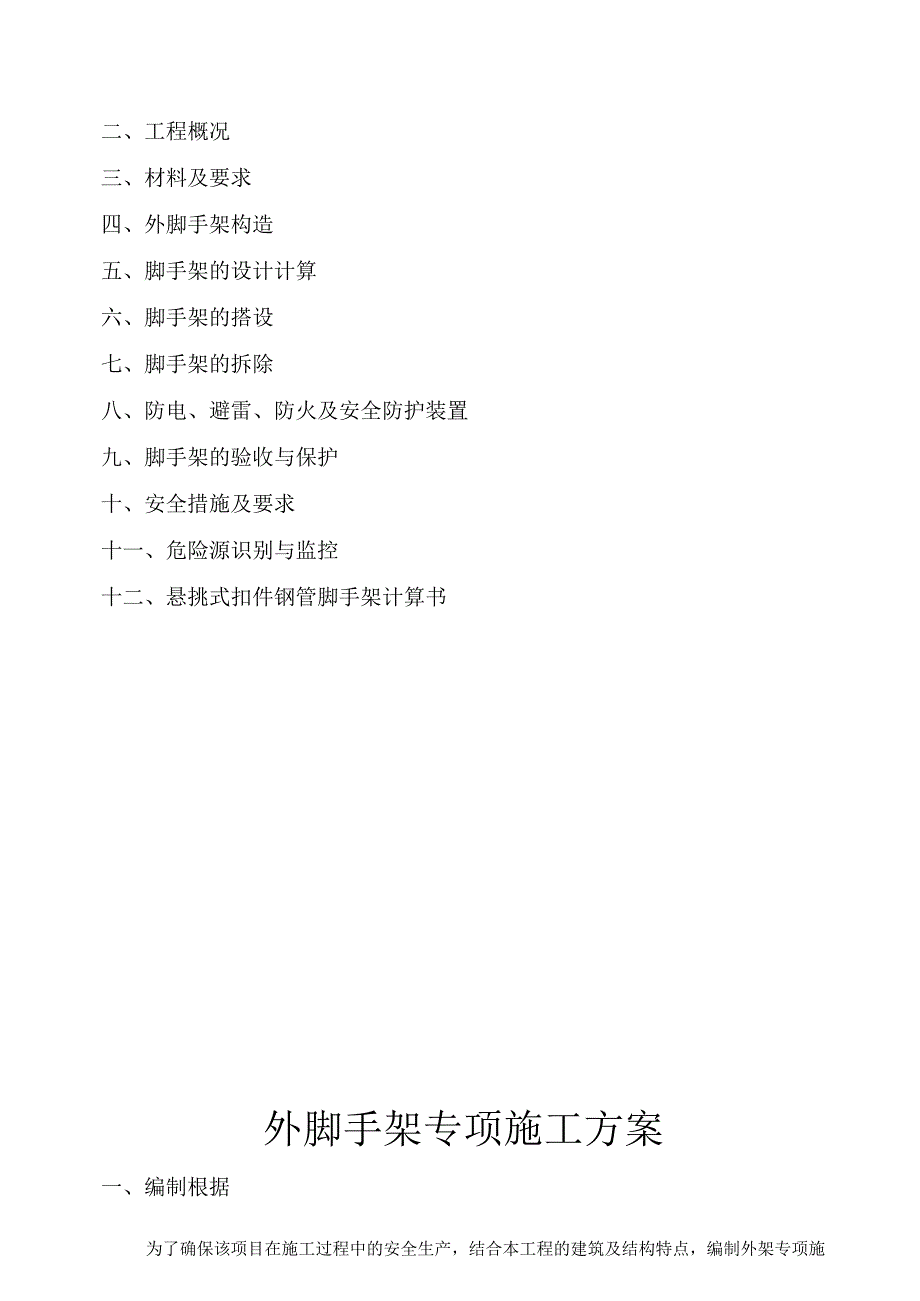

1、某项目工程外脚手架专项施工方案外脚手架施工方案工程名称：天旗春阳丽景项目二期工程（地上部分）建设单位：吉林省天旗房地产开发有限公司设计单位：吉林东北亚国际工程技术集团有限公司监理单位：吉林省新都工程建设监理有限责任公司施工单位：吉林建工集团有限公司项目经理：项目工程师:编制人：编制日期：审批：一、编制根据二、工程概况三、材料及要求四、外脚手架构造五、脚手架的设计计算六、脚手架的搭设七、脚手架的拆除八、防电、避雷、防火及安全防护装置九、脚手架的验收与保护十、安全措施及要求十一、危险源识别与监控十二、悬挑式扣件钢管脚手架计算书外脚手架专项施工方案一、编制根据为了确保该项目在施工过程中的安全生产，结
2、合本工程的建筑及结构特点，编制外架专项施工方案。编制根据1、建设工程安全生产管理条例国务院2004年2月1日2、建筑施工高处作业安全技术规范(JGJ80-2011)3、建筑施工扣件式钢管脚手架安全技术规范(JGJI30-2011)4、建筑施工安全检查标准(JGJ59-2011)5、钢结构设计规范(GB500172011)6、通常用途钢丝绳(GB/T20118-2006)7、建筑施工手册(第五版)(中国建筑工业出版社出版)。8、本工程施工图纸9、本工程施工组织设计二、工程概况本工程为天旗春阳丽景项目二期工程土建施工(地上部分)一标段，东至泉州北街、西至洋浦大街、南至规划二路、北至规划一路。1#楼
3、地上建筑总面积36320m2o地上三十三层。檐口高度97.1m。室内外高差-0.3m。0.000=205.65m,为剪力墙结构。抗震等级为二级，抗震烈度为7度。结构形式剪力墙结构层图(m)首层：4.32m标准层：2.9m板厚度(mm)100mm,120mm,150mm墙体厚度(mm)200mm,250mm,300mm框架柱截面尺寸（mm）异形柱梁截面尺寸（mm）250200,250X300,250350,250X400,250450,250X5008#楼地上建筑总面积25176.7911地上三十三层。檐口高度97.1m。室内外高差-0.3m。0.000=204.15,为剪力墙结构。抗震等级为二
4、级，抗震烈度为7度。结构形式剪力墙结构层身（m）首层：3.85m标准层：2.9m板厚度（mm）100mm,120mm,150mm墙体厚度（mm）200mm,25Omm,300mm框架柱截面尺寸（mm）异形柱梁截面尺寸（mm）250200,250300,250350,250X400,250450,2505009#楼地上建筑总面积35841.5Im2。地上三十三层。檐口高度97.05m。室内外高差-0.3m。0.000=204.15,为剪力墙结构。抗震等级为二级，抗震烈度为7度。结构形式剪力墙结构层局（m）首层：3.6m标准层：2.9m板厚度（mm）100mm,120mm,150mm墙体厚度（mm
5、）200mm,250mm,300mm框架柱截面尺寸（mm）异形柱梁截面尺寸（mm）250200,250300,250350,250X400,250450,25050010#楼地上建筑总面积27592.9m2地上三十层。檐口高度87.6m。室内外高差-0.3m。0.000=203.800m,为剪力墙结构。抗震等级为二级，抗震烈度为7度。结构形式剪力墙结构层高（m）首层：3.25m6.2m标准层：2.9m板厚度（mm）100mm,120mm,130mm,150mm墙体厚度（mm）200mm,25Omm,300mm框架柱截面尺寸（mm）异形柱梁截面尺寸（mm）250200,250350,250X40
6、0,250450,250500250600,680130,11#楼地上建筑总面积19592.4311A地上三十层。檐口高度87.6m。室内外高差-0.3m。+0.000=203.800m,为剪力墙结构。抗震等级为二级，抗震烈度为7度。结构形式剪力墙结构层高（m）首层：3.25m6.2m标准层：2.9m板厚度（mm）100mm,120mmJ30mm,150mm墙体厚度（mm）200mm,250mm,300mm框架柱截面尺寸（mm）异形柱梁截面尺寸（mm）250200,250350,250X400,250450,250X500250600,680130,12#楼地上建筑总面积22424.6511A
7、地上三十层。檐口高度87.3m。室内外高差-0.3m。+0.000=204.300m,为剪力墙结构。抗震等级为二级，抗震烈度为7度。结构形式剪力墙结构层高（m）首层：3.05m标准层:3.75m板厚度（mm）100mm,120mm,130mm,150mm墙体厚度（mm）200mm,250mm,300mm框架柱截面尺寸（mm）异形柱梁截面尺寸（mm）250200,250350,250400,250450,250500250600,680130,13#楼地上建筑总面积12720.02m2地上十八层。檐口高度52.7m。室内外高差O.3m。0.000=204.300m,为剪力墙结构。结构抗震等级为三
8、级，抗震烈度为7度。结构形式剪力墙结构层高（m）首层：3.95m标准层：2.9m板厚度（mm）100mm,110mm,120mm墙体厚度（mm）200mm框架柱截面尺寸（mm）异形柱梁截面尺寸（mm）200X300,200X350,200X400,200X450,200X500,300100,200X70016#楼地上建筑总面积12788.7m2地上十八层。檐口高度52.8m。室内外高差0.3m。0.000=204.300m,为剪力墙结构。结构抗震等级为三级，抗震烈度为7度。结构形式剪力墙结构层高（m）首层：3.75m标准层：2.9m板厚度（mm）100mm,110mm,120mm墙体厚度（m
9、m）200mm框架柱截面尺寸（mm）异形柱梁截面尺寸（mm）200X300,200350,200X400,200450,200X500,300100,20070017#楼地上建筑总面积15349.84m2.地上三层。檐口高度15.8m。室内外高-0.3m。+0.000=204.300m,为剪力墙结构。结构抗震等级为二级，抗震烈度为7度。结构形式框架结构层高（m）1层：6.2m2层：5.1m3层：4.85m板厚度（mm）110mm,120mm,140mm墙体厚度（mm）200mm梁截面尺寸（mm）330X450,300500,300550,300600,300700,350700,350800,
10、350900,3501200,4001200,4001300,500800,5001000,5001100,5001200,500140018#楼地上建筑总面积9766.2511地上三层。檐口高度15.5m。室内外高-0.3m。0.000=204.300m,为剪力墙结构。结构抗震等级为二级，抗震烈度为7度。结构形式框架结构层IHJ(m)1层：6.3m2层：5.1m3层：4.85m屋面1：3.9m板厚度（mm）110mm,120mm,140mm墙体厚度（mm）200mm330X450,300500,300550,300X600,300X700,350X700,350X800,350900,350
11、1200,400梁截面尺寸（mm）X1200,400X1300,500X800,500X1000,500X1100,5001200,500140019#楼地上建筑总面积16856.24m20地上四层。檐口高度20.85m。室内外高0.3m。0.000=204.300m,为剪力墙结构。结构抗震等级为二级，抗震烈度为7度。结构形式框架结构层高（m）1层：6.3m2、3层：5.1m4层：4.85m屋面1：3.9m板厚度（mm）110mm,120mm墙体厚度（mm）200mm梁截面尺寸（mm）200300,250X400,300500,300550,300650,300X700,350X650,350
12、700,三、材料及要求3. 1.钢管钢管包含立杆、大横杆、小横杆、剪刀撑、附墙杆等。钢管使用外径为48.3mm,壁厚3.6mm,其材质应使用国家现行标准直缝电焊钢管（GB/T13793-2008）或者低压流体输送用焊接钢管（GB/T3091-2008）中规定的Q235号普通钢管，其质量应符合碳素结构钢GB/T700中Q235级钢的规定。弯曲变形，锈蚀钢管不得使用，钢管上严禁打孔。每根钢管的最大质量不大于25.8kg。3.2. 型钢：18号工字钢，20mm厚钢板3.3. 扣件扣件包含直角扣件、旋转扣件、对接扣件及其附件、T型螺栓、螺母、垫圈等。扣件应使用可锻铸铁或者铸钢制作，其质量与性能应符合钢
13、管脚手架扣件GB15831的规定。脚手架使用的扣件，在螺栓拧紧扭力矩达65Nm时，不得发生破坏。3.4. 钢丝绳钢丝绳选用6X19中20、光面钢丝绳，强度极限21550MPa,破断拉力与2380KN。断股、锈蚀严重的钢丝绳不得使用。3.5. 脚手板脚手板使用木跳板制作，单块脚手板的质量不大于30kgo3. 6.悬挑脚手架用型钢悬挑脚手架用型钢的材质应符合碳素结构钢GB/T700-2006或者低合金高强度结构钢GB/T1591-2008的规定。用于固定型钢悬挑梁的U形钢筋拉环或者锚固螺栓材质应符合钢筋混凝土用钢第1部分：热轧光圆钢筋GB1499.1中HPB235级钢筋的规定。3.7、 安全网本工
14、程中的安全网使用密目安全网，100cm222000目。3.8、 红白标志栏板使用20Cnl宽标准红白栏板。每隔三层沿建筑物四周设置一道。四、外脚手架构造3.9、 本工程商铺使用双排落地式全封闭钢管脚手架，高层住宅使用型钢结合钢丝绳悬挑式分段卸荷方法支撑双排钢管脚手架。3.10、 据本工程建筑平面特点，商铺外墙装饰为干挂石材，双排脚手架内侧架体离墙Inb高层住宅外墙装饰为涂料，悬挑脚手架离墙0.4m。3.11、 层住宅部分一层建筑平面沿外墙搭设，二层及以上布置双排悬挑结构脚手架，住宅标准层层高2.9m,悬挑脚手架每6层悬挑一*次。3.12、 于商铺部分脚手架搭设高度较低，按建筑施工手册中规定搭设3.13、 层住宅部分脚手架的具体构造说明如下：4. 5.1平面布置立杆纵向间距1500mm,横向间距70Omnb内排立杆距离建筑物的距离400mm。立杆与大横杆务必使用直角扣件扣紧，不得隔步设置与遗漏。且立杆的直接头应相互错开0.5节长，其接头距离大横杆的距离不大于步距的1/3。4. 5.2立面布置大横杆步距750mm,上下横杆的接长位置错开
