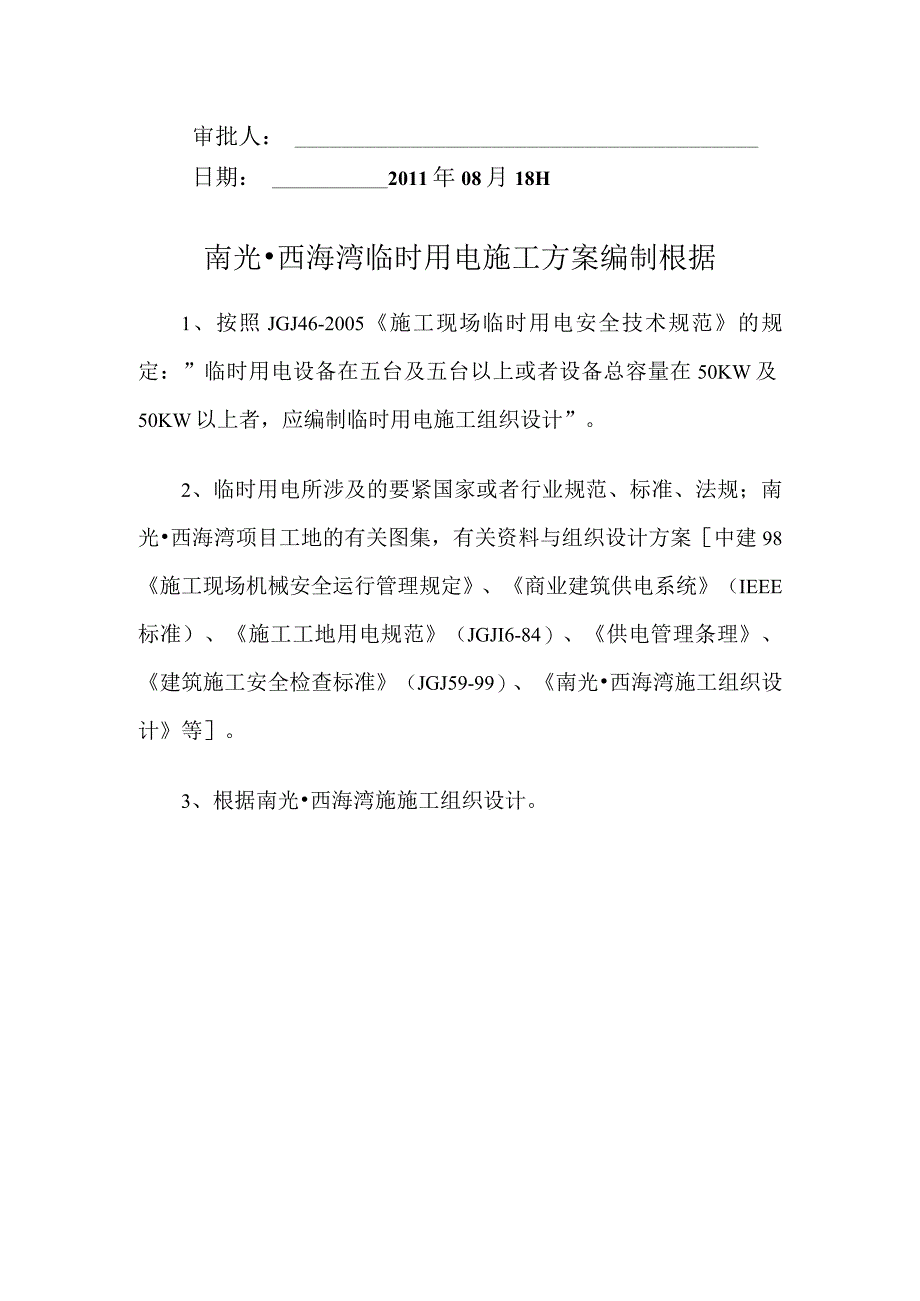

1、某项目工程临时用电施工方案(doc37页)临时用电施工方案编制单位:江西中煤建设集体有限公司编制人:审核人:审批人:日期:2011年08月18H南光西海湾临时用电施工方案编制根据1、按照JGJ46-2005施工现场临时用电安全技术规范的规定:”临时用电设备在五台及五台以上或者设备总容量在50KW及50KW以上者,应编制临时用电施工组织设计”。2、临时用电所涉及的要紧国家或者行业规范、标准、法规;南光西海湾项目工地的有关图集,有关资料与组织设计方案中建98施工现场机械安全运行管理规定、商业建筑供电系统(IEEE标准)、施工工地用电规范(JGJI6-84)、供电管理条理、建筑施工安全检查标准(JG

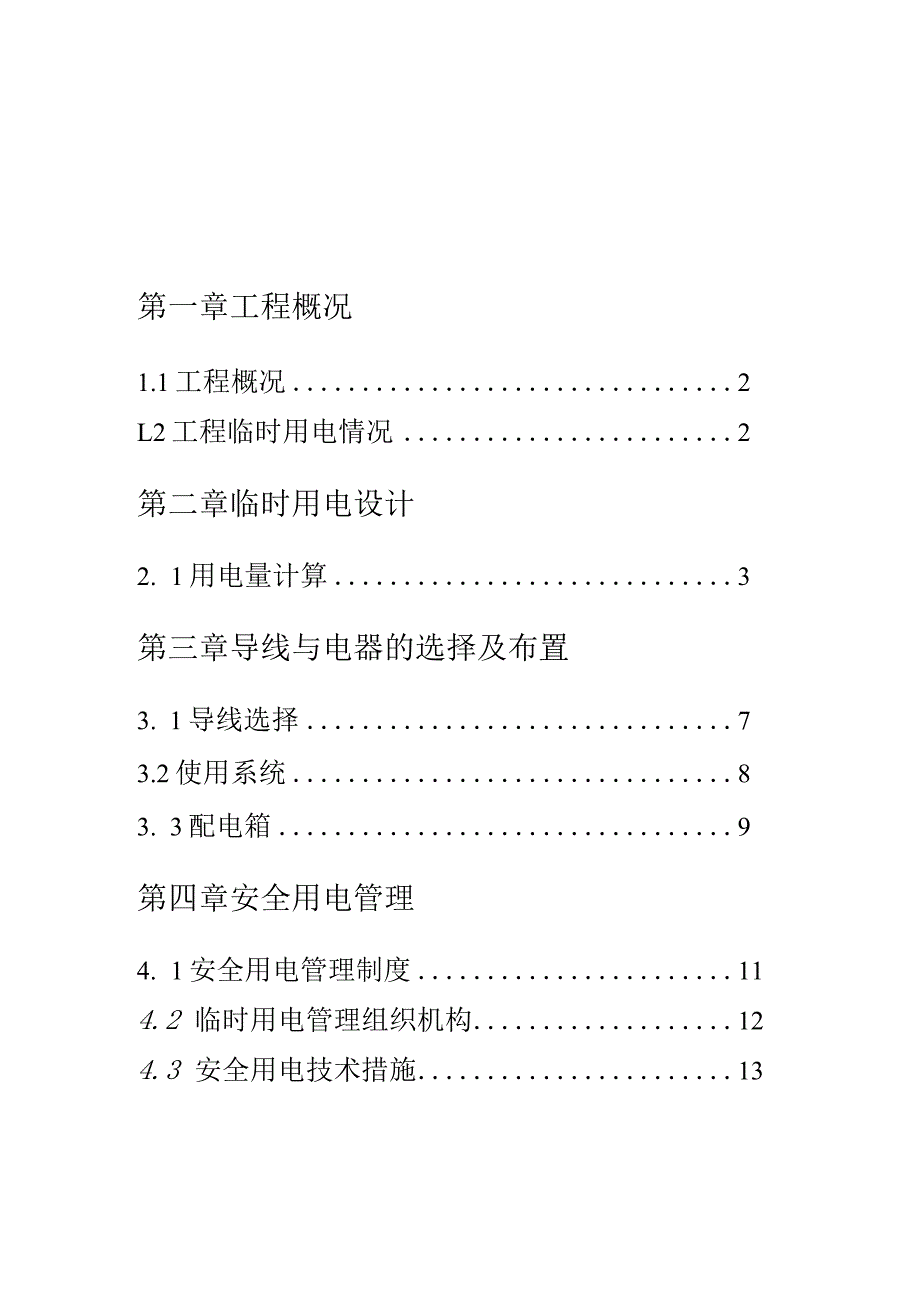

2、J59-99)、南光西海湾施工组织设计等。3、根据南光西海湾施施工组织设计。第一章工程概况1.1工程概况2L2工程临时用电情况2第二章临时用电设计2. 1用电量计算3第三章导线与电器的选择及布置3. 1导线选择73.2使用系统83. 3配电箱9第四章安全用电管理4. 1安全用电管理制度114.2 临时用电管理组织机构124.3 安全用电技术措施134.4 电器防火技术措施13第五章安全用电技术措施5. 1电工操作规程155.2电工安全生产职责16附图一、配电系统方案图附图二、二级配电箱方案图附图三、三级配电箱方案图附图四、钢筋加工场三级配电箱方案图附图五、移动分配电箱方案图附图六、施工现场临时

3、用电平面布置图第一章工程概况1. 1工程概况1、工程名称:南光西海湾2、建设地点:海口市滨海大道与永万路交叉路口(海南省海事局隔壁)建筑总面积99991.OOm2:其中:住宅(地上)建筑面积55212.00m2,综合楼790.00m2,地下车库44779.00nA总建筑占地面积19880.00m2.地下室为车库及设备用房。3、本地为海洋性气候,最高降雨量为41cm,夏季有强台风,最大湿度达95%,属对电器强损区。1.2工程临时用电情况1、甲方已在围墙边安装好一台500KVA箱式电力变压器,位置在施工现场东南侧围墙内。2、工地临时供电的动力机械用电情况见下表。序号机械名称型号功率(KW)台数总功

4、率(KW)11#塔吊QTZ63(Q5610)4814822#4#塔吊QTZ80(TC5610-6)40.34161.23搅拌机ZJY-3505.54224切断机GQ-40036185弯曲机GW-5046186钢筋调直机YGT4-14142287交流电焊机BX-315156908圆盘锯MJ10938249振动棒HZX602.248.810平板振动器M72.224.4第二章临时用电设计2.1用电量计算在计算用电量时,首先要确定施工现场的用电情况,考虑到;1 .全工地所使用的机械设备,其他电器工具及照明用电量数;2 .施工总进度计划高峰阶段,同时用电的机械设备最高数量;3 .各类机械设备在工作的时差

5、情况;4 .现场所有设备电动机的总功率1、P1=48+161.2+28+18+18+22+90+24+8.8+4.4=422.4(KW)2、现场所有电焊机的总功率P2=156=90(KVA)3、生产照明P2=20(KW)4、办公区及生活区照明P3=60(KW)5、计算现场供电设备总需要容量取电动机需要系数K尸0.5,电动机平均功率因素cos6=0.75电焊机需要系数L=0.6,生产照明用电需用系数L=O.8,办公照明及生活区用电需用系数KL1。则供电设备总需要容量为:P=l.05(K1P1cos+K2P2+K3P3+K4P4)=1.05(0.5422.4/0.75+0.690+200.8+60

6、l)=432.18(KVA)工地上由业主已安装好的箱式变压器为500KVA432.18KVA,满足要求。第三章导线与电器的选择及布置3.1、 确定配电线路的布局根据现场施工用电情况拟从变压器旁设置总配电箱,由于电容量过大可使用分流方式以减少电器开关容量,可设两个总配电箱,每个总箱再分流即可。由总配电箱分出I、11两个回路。独立增设生活及办公用电配电箱及支路。I路总配电箱操纵施工现场1#、2#rB区域、3#A、B区域的施工生产用电。11路总配电箱操纵施工现场2#C、D区域、3#C区域、4#施工生产用电。In路总配电箱操纵生活及办公用电。本工程所有线路均使用钢铠电缆直埋,具表达场施工用电布置见施工

7、现场临时用电布置图。3.2、 I路总干线导线截面选择及其开关选择3. 2-1I路为1#、2#A、B区域、3#A、B区域的施工生产用电,其用电设备有:QTZ63(Q5610)塔式起重机3台、搅拌机2台、电焊机4台、木工圆盘锯4台、钢筋弯曲机4台、钢筋切断机4台、钢筋调直机1台、插入振动器4台、平板振动器1台、生产照明12KW。K1P1=O.6(483+5.52+154+3X4+3X4+3X4+14X1+1.14+1.1)+0.6(154)+0.812=209.IKW3.2-2.按导线的同意电流选择I总二KF/(万U线cos)二(0.6209.IX107(33800.75)=254.16(八)查表

8、选用15OmIn2的VLV铜芯电缆线埋地敷设,其持续容许电流525A,满足要求。故I路总线截面选择VLV22(3150+295)mm?铜芯电缆线作供电干线,选用400A隔离开关与漏电保护器安装在1#一级配电柜内。3.3、11路总干线导线截面选择及其开关选择3.3-111路为2#C、D区域、3#C区域4#区域的施工现场的施工生产用电。其用电设备有:QTZ80(TC5610-6)塔式起重机3台、搅拌机3台、电焊机3台、木工圆盘锯4台、插入振动器4台、平板振动器1台、钢筋弯曲机2台、钢筋切断机2台、钢筋调直机1台、生产照明IOKWoKnPn=O.6(40.33+5.53+153+34+l.l4+2.

9、2l+32+32+141)+0.6(152)+0.810=164.4KW3.3-2.按导线的同意电流选择I总=KhPh/(J丁U线CoSe)=(0.6X164.4X107(35800.75)=199.82(八)查表选用12Omn的VLV22铝芯电缆线埋地敷设,其持续容许电流300A,满足要求。故11路总线截面选择VLV22(3120+295)mm之电缆线作供电干线,选用250A隔离开关与漏电保护器安装在2#一级配电柜内。3. 4、In路总干线导线截面选择及其开关选择1- 4-1、III路为总配电箱操纵生活及办公用电。其用电设备有:办公区办公用电及照明用电20KWo生活区照明用电及生活用电30K

10、W,其中生活区厨房用电除外,其余照明用电及生活用电均使用36V安全电压供电,生活区安装三个IOKVA220V变36V低压变压器供电。3- 4-2.按导线的同意电流选择LfKh(JMIcos6)=(0.650l(f/(3380X0.75)=60.77(八)查表选用95面的VLV22铜芯电缆线埋地敷设,其持续容许电流285A,满足要求。故HI路总线截面选择VLV22(395+250)mm?铜芯电缆线作供电干线,选用20OA隔离开关与漏电保护器安装在3#一级配电柜内。3.5、 I路支线导线截面选择及其开关选择1. 5-1、1路导线截面选择及开关选择:1路1#一级总配分出四个二级配电箱;1、1#二级配

11、电箱为2#B区域施工用电及3#塔吊用电,导线长约IOonb其用电设备有:3#QTZ80(TC5610-6)塔式起重机1台、搅拌机2台、电焊机3台、木工圆盘锯4台、插入振动器4台、平板振动器1台、生产照明20KWo其用电设备总功率为:P2MO.31+5.5X215X3+3X4+3X4+1.1X4+2.2X1+20=146.9(KW)2、按导线的同意电流选择K3=O.6,cos=0.75,则I3=K3P3/(3U线cos)=0.6X146.9X107(33800.75)=178.55(八)查表选用VLV22(470+l35)mmz铝芯电缆线埋地敷设,其持续容许电流210A,满足要求。故1#二级配电

12、箱选用VLV22(4X70+lX35)m2铝芯电缆线作为供电干线,选用额定电流为20OA的隔断开关与断路器。4、分配电箱下列分路的导线开关选择三级配电箱选用VLV22(470+l35)mn?铝芯电缆线穿埋地敷设,选用额定电流为200A隔离开关与1台160A、2台100A漏电保护器。一路选用VLV22(435li6)mi/铝芯电缆线接入三级配电箱160A漏电保护器分到3#塔吊专用开关箱,第二路选用VV(56)mm2铜芯电缆线接入三级配电箱100A漏电保护器分到施工现场移动电箱,选用额定电流为50A的隔离开关与32A漏电保护器。3. 5-2.2路导线截面选择及开关选择:1、2#二级配电箱、3#二级

13、配电箱、1#区域施工用电、1#区域钢筋加工场及1#塔吊用电,2#二级配电箱为2#A区域施工用电、2#区域钢筋加工场及2#塔吊用电,导线长约185m,其用电设备有:2#QTZ80(TC5610-6)塔式起重机1台、搅拌机2台、电焊机2台、木工圆盘锯4台、插入振动器4台、平板振动器1台、钢筋弯曲机2台、钢筋切断机2台、调直机1台、生产照明20KWo其用电设备总功率为:P2=40.3+5.52+152+34+1.l4+2.2l+32+3X2+14l+20=145.3(KW)2、3#二级配电箱为1#区域施工用电、1#区域钢筋加工场及1#塔吊用电,导线长约185m,其用电设备有:1#QTZ63(Q561

14、0)塔式起重机1台、搅拌机2台、电焊机2台、木工圆盘锯4台、插入振动器4台、平板振动器1台、钢筋弯曲机2台、钢筋切断机2台、调直机1台、生产照明20KWo其用电设备总功率为:P2=48+5.5X2+15X3+3X4+1.1X4+2.2X1+3X2+3X2+14X1+20=153.6(KW)3、按导线的同意电流选择K1=O.6,cos=0.75,则I1=K1P1/(J丁U线cos)=0.6X(145.3+153.6)-i7(3X380XO.75)=363.31(八)查表选用VLV22(4120+l70)mm,铝芯电缆线埋地敷设,其持续容许电流384A,满足要求。故2路选用VLV22(4120+l70)mm?作为供电干线,选用额定电流为300的隔断开关与断路器。4、分配电箱下列分路的导线开关选择三级配电箱选用VLV22(470l35)mm,铝芯电缆线穿埋地敷设,选用额定电流为200A隔离开关与1台160A、2台100漏电保护器。一路选用VLV22(4X35+1X16)m府铝芯电缆线接入三级配电箱160A漏电保护器分到3#塔吊专用开关箱,第二路选用VV(5X6)nm2铜芯电缆线接入三级配电箱100A漏电保护器分到施工现场移动电箱,选用额定电流为50A的隔离开关与32A漏电保护器。4. 5-3.3路导线截面选择及开关选择:
