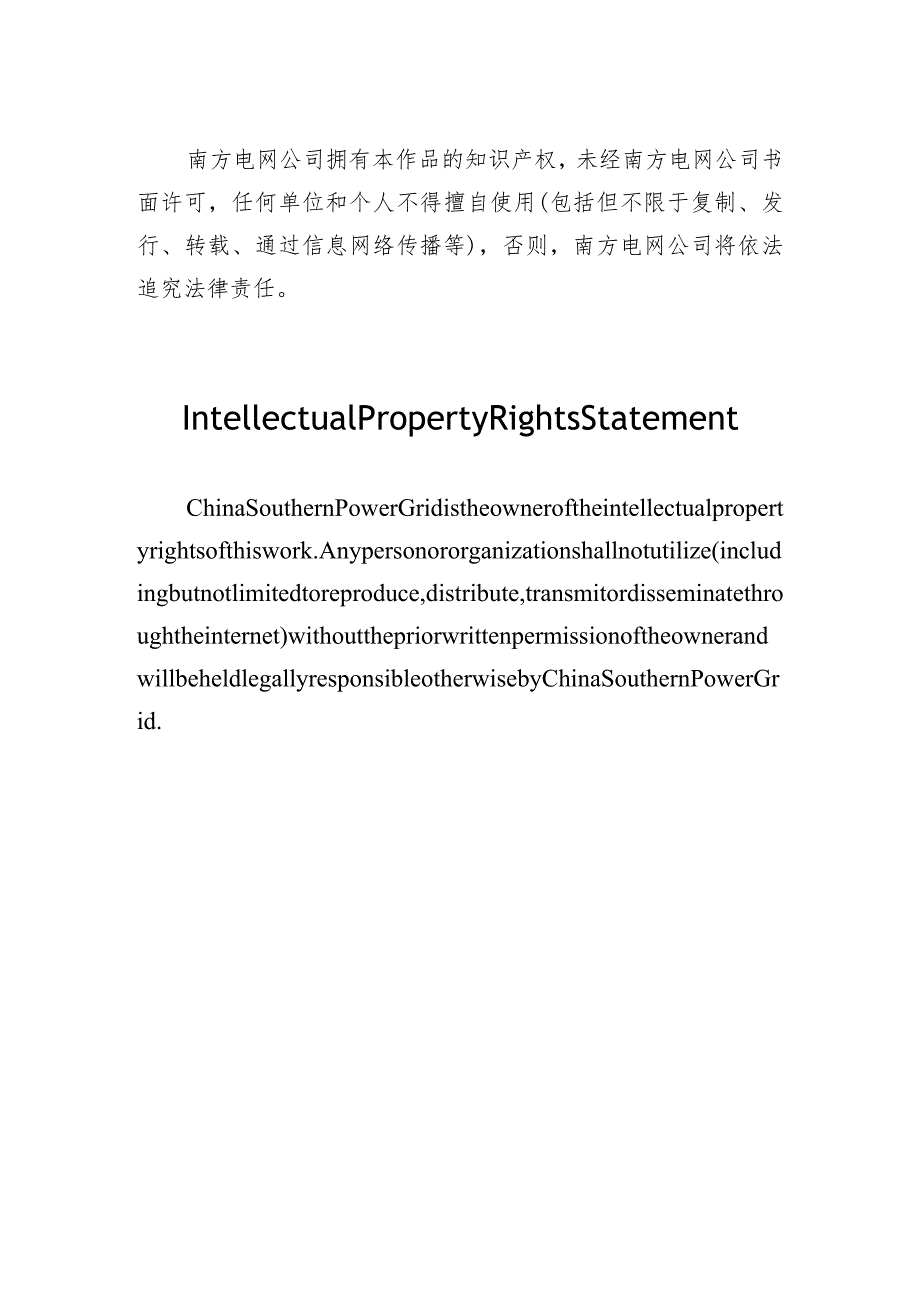

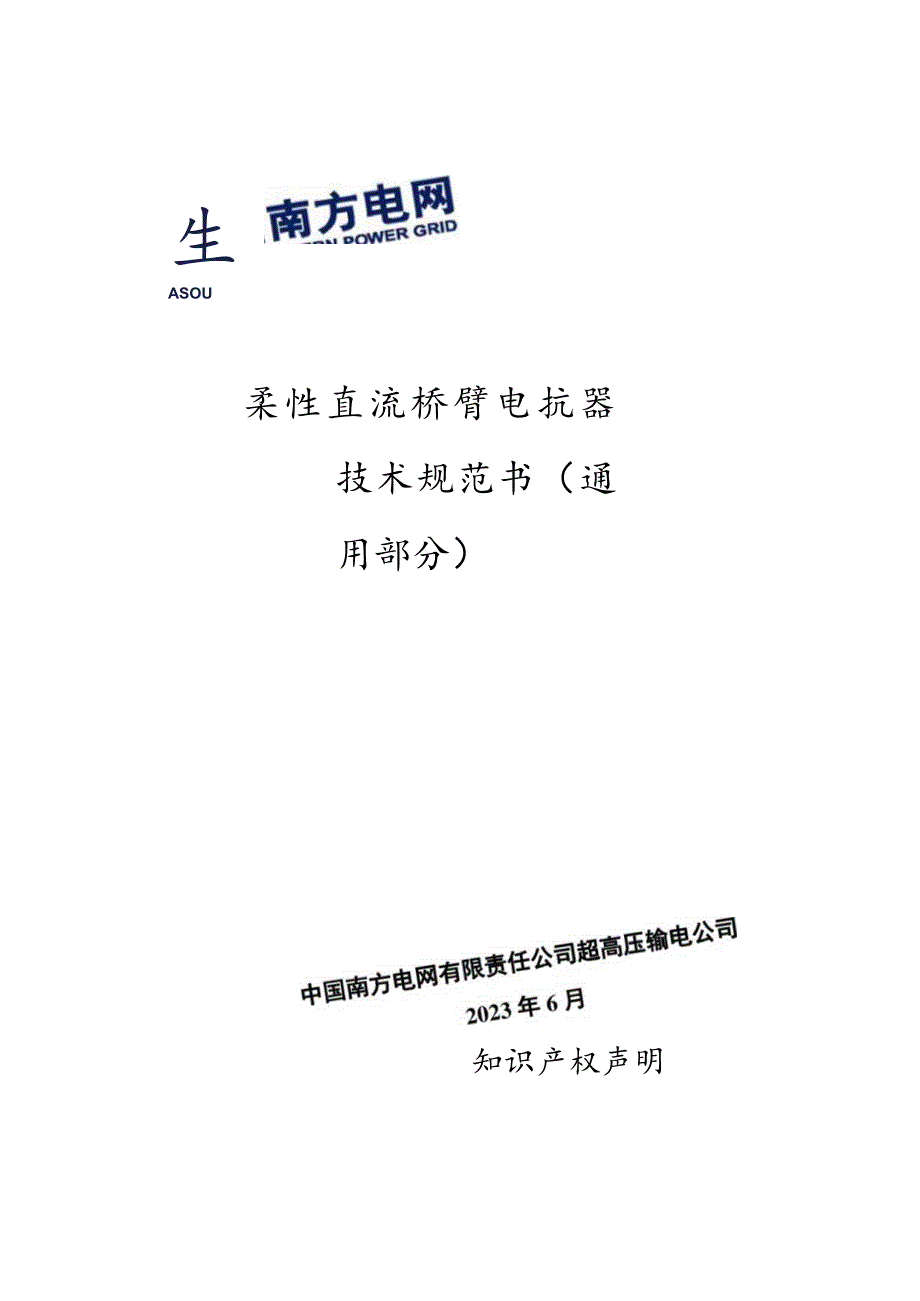

1、生ASOU柔性直流桥臂电抗器技术规范书（通用部分）知识产权声明南方电网公司拥有本作品的知识产权，未经南方电网公司书面许可，任何单位和个人不得擅自使用(包括但不限于复制、发行、转载、通过信息网络传播等)，否则，南方电网公司将依法追究法律责任。IntellectualPropertyRightsStatementChinaSouthernPowerGridistheowneroftheintellectualpropertyrightsofthiswork.Anypersonororganizationshallnotutilize(includingbutnotlimitedtoreproduc

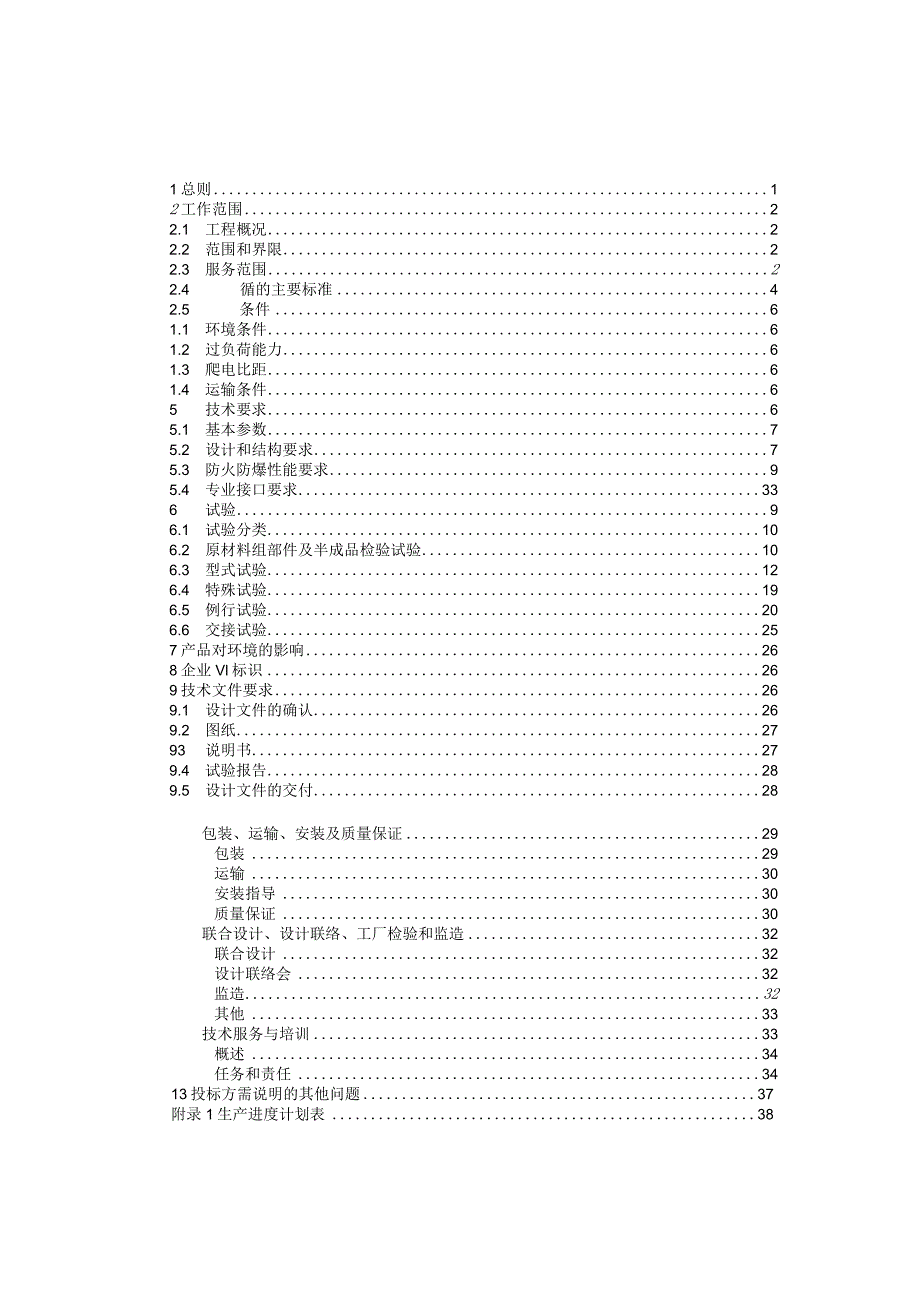

2、e,distribute,transmitordisseminatethroughtheinternet)withoutthepriorwrittenpermissionoftheownerandwillbeheldlegallyresponsibleotherwisebyChinaSouthernPowerGrid.1总则12工作范围22.1 工程概况22.2 范围和界限22.3 服务范围22.4 循的主要标准42.5 条件61.1 环境条件61.2 过负荷能力61.3 爬电比距61.4 运输条件65 技术要求65.1 基本参数75.2 设计和结构要求75.3 防火防爆性能要求95.4 专业
3、接口要求336 试验96.1 试验分类106.2 原材料组部件及半成品检验试验106.3 型式试验126.4 特殊试验196.5 例行试验206.6 交接试验257产品对环境的影响268企业Vl标识269技术文件要求269.1 设计文件的确认269.2 图纸2793说明书279.4 试验报告289.5 设计文件的交付28包装、运输、安装及质量保证29包装29运输30安装指导30质量保证30联合设计、设计联络、工厂检验和监造32联合设计32设计联络会32监造32其他33技术服务与培训33概述34任务和责任3413投标方需说明的其他问题37附录1生产进度计划表381总则1.1 本招标技术文件适用于
4、中国南方电网有限责任公司超高压输电公司所属变电站（换流站）新建、改扩建及技改工程采购的柔性直流桥臂电抗器及其附件，它提出了该设备本体及附属设备的技术参数、功能设计、结构、性能、安装和试验等方面的技术要求。1.2 本设备技术规范书并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，提出的仅为最低限度的技术要求，投标方应按有关GB、GB/T、DL和IEC最新版本的标准和本规范书进行设备设计、制造、试验和安装。对国家有关安全、环保等强制性标准，必须满足其要求。1.3 招标方的确认不能作为投标方不承担提供兼容性服务责任的理由。在随后的研究、制造、试验或调试阶段，如果发现投标方所供设备不满足兼
5、容性要求，招标方有权给予否定，并要求投标方根据招标方要求进行修改，直至符合兼容性要求为止。从而保证招标方在整个工程或部分工程的利益不受损害。1.4 如果投标方没有以书面形式对本设备技术规范书的条文提出异议，则意味着投标方提供的设备完全符合本设备技术规范书的要求。如有异议，不管是多么微小，都应在报价书中以“对设备技术规范书的意见和同设备技术规范书的差异”为标题的专门章节中加以详细描述。1.5 本设备技术规范书所使用的标准如与投标方所执行的标准不一致时，按较高标准执行。1.6 本设备技术规范书经招、投标双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。1.7 本设备技术规范书中涉及有
6、关商务方面的内容，如与招标文件的商务部分有矛盾时，以商务部分为准。1.8 本设备技术规范书未尽事宜，由招、投标双方协商确定。1.9 投标方在应标设备技术规范书中应如实反映应标产品与本设备技术规范书的技术差异。如果投标方没有提出技术差异，而在执行合同的过程中，招标方发现投标方提供的产品与其应标设备技术规范书的条文存在差异，招标方有权利要求退货，并将对后续工程的评标工作有不同程度的影响。1.10 投标方应在应标技术部分按本设备技术规范书的要求如实详细的填写应标设备的标准配置表，并在应标商务部分按此标准配置进行报价，如发现二者有矛盾之处，将对评标工作有不同程度的影响。1.11 投标方应充分理解本设备
7、技术规范书并按本设备技术规范书的具体条款、格式要求填写应标的技术文件，如发现应标的技术文件条款、格式不符合本设备技术规范书的要求，则认为应标不严肃，在评标时将有不同程度的扣分。1.12 标注的条款为关键条款，作为评标时打分的重点参考；标注的条款为实质性条款（废标因素）。2工作范围2.1 工程概况本设备技术规范书采购的设备适用的工程概况详见专用部分。2.2 范围和界限（1）本标书适应于所供本工程两端换流站桥臂电抗器及其附属设备的设计、制造、装配、工厂试验、交付、现场安装和试验的指导、监督以及试运行工作。（2）运输运输条件详见技术规范书专用部分。（3）现场安装和试验在投标方的技术指导和监督下由招标
8、方完成。（4）本标书未说明，但又与设计、制造、装配、试验、运输、包装、保管、安装和运行维护有关的技术要求，按木规范书第3章所规定的有关标准执行。2.3 服务范围2.3.1 投标方应按本标书的要求提供全新的、合格的桥臂电抗器及其附属设备、备品备件、专用工具和仪器，包括设计、制造、试验和供货，提出设备安装的技术要求，并提供现场技术服务。投标方应承担由设备问题引起的现场重复工作量所产生的费用，并配合招标方关于接口工作的相关要求，并不得收取额外费用。投标方应提供设备底座与基础相连的螺栓、螺母、垫片等安装材料。投标方应提供本工程所需电抗器，包括电抗器本体、支撑电抗器的支持绝缘子、电抗器间连接导体（若有）
9、、导体支柱绝缘子（若有）及金具和支撑结构以及其他辅助设备的设计、制造、试验和供货，以及现场技术服务。投标方所提供的组件或附件如需向第三方外购时，投标方应对质量向招标方负责，并提供相应出厂和验收证明。为适应智能电网的发展要求，投标方应提供可行的电抗器在线监测方案，并单项报价，供招标方选择。投标方所提供的所有设备和材料均应符合本技术规范所确定的型号、标准和质量要求，并且是无缺陷的新设备和新材料。所有工艺均应达到最高的行业标准要求，符合公认的工程惯例，采用经过验证的最新设计方案，同时还应符合本技术规范书和最新版适用标准的规定并完全满足招标方的要求。2.3.2 供货范围一览表投标方提供柔性直流直流电抗
10、器的具体规格、数量见技术规范专用部分。2.3.3 备品备件投标方应提供安装时必需的备品备件，列明各项对应单价，费用应包括在投标总价中。投标方根据需要在第14节提出备品备件，投标方应按项目分项报价，备品备件价格应含在投标总价中。投标方应推荐可能使用的备品备件，并分项报价，分别列出其单价和总价供招标方选购。所有备品备件应为全新产品，与己经安装设备的相应部件能够互换，具有相同的规格材质和制造工艺。所有备品备件应装在箱内，防尘、防潮、防止损坏等与主设备一并发运，并标注“备品备件”以区别本体。备品备件的数量应至少满足三年运行的需要。投标方应及时更换从设备到货至全面投产前损坏或消耗掉的所有备品备件。户外设
11、备的备品应当全部组装好、部分组装好或用板条箱包装好再供货。以便适合于长久地存放在户外。油绝缘的设备在供货时应该是充满了处理过的油，且油中不含有聚氯联苯(PCB)化合物，如果需要长期存储，还应配备合适的吸潮器。在为了正确地装卸或存储备件而需要特殊工序的场合，这些工序应与设备一起提供，而且还应在相关的维护手册中说明。对于所有的备品备件，大部件应能够永久户外放置，小部件在普通的仓库中应易于识别并检查。2.3.4 专用工具与仪表投标方应提供换流站正常运行和维护所需要的所有专用工具及维修设备。本文中所指的专用工具和维修设备，应包括通常只能从投标方那里买得到的所有仪工具或维修设备。投标方应提供安装、调试和
12、维护时必需的专用工具和仪器表，列明各项对应单价，费用应包括在投标总价中。投标方根据需要提出的专用工具和仪器仪表放入第14节相关表中，投标方应分项列出其单价和总价，价款包含在投标总价中。投标方应推荐可能使用的专用工具和仪器仪表，并分项报价，并分别列出其单价和总价，供招标方选购。在合同签订后发现需要追加专用工具或维修设备的情况下，这些专用工具或设备投标方也应该提供，且不应向招标方收取额外的费用。所有专用工具与仪器仪表必须是全新的、先进的且须附详细使用说明资料。专用工具与仪器应装于箱内，注明“专用工具”和“仪器”，并标明防潮、防尘、易碎、向上、勿倒置等字样，同主设备一并发运。2.3.5 投标方负责现
13、场安装和试验的技术指导，并协助检查安装质量，处理安装、调试、启动及试运行期间出现的问题，做好售后服务工作。投标方应选派有经验的技术人员，对安装和运行人员免费培训。安装督导的工作范围及人数和天数等规定详见标书商务部分。2.3.6 投标方应协助招标方解决设备运行中出现的问题。2.3.7 设计联络会议的地点及招标方参加人员的人数和天数等规定详见标书商务部分。2.3.8 设备安装、调试和性能试验合格后方可投运。设备投运并稳定运行后，投标方和招标方（招标方代表）双方应根据相关法律、法规和公司管理制度签署合同设备的验收证明书。该证明书共两份，双方各执一份。2.3.9 如果安装、调试、性能试验、试运行及质保
14、期内技术指标一项或多项不能满足合同技术部分要求，招投标双方共同分析原因，分清责任，如属制造方面的原因，或涉及索赔部分,按商务部分有关条款执行。2.3.10 质保要求：要求投标方提供不少于3年（从投运之日起计）的质保期，质保期内设备（包括所有配件及附件）所发生的故隙及缺陷由投标方负责免费处理。3应遵循的主要标准（1）合同设备，包括投标方向其他厂商购买的所有附件和设备，应符合相应的标准、规范或法规的最新版本或其修正本的要求，除非另有特别说明，应包括在报价期内有效的任何修正和补充。（2）除非合同另有规定，均须遵守最新的国家标准（GB）、电力行业标准（DL）、机械行业标准（JB）,南方电网公司企业标准
