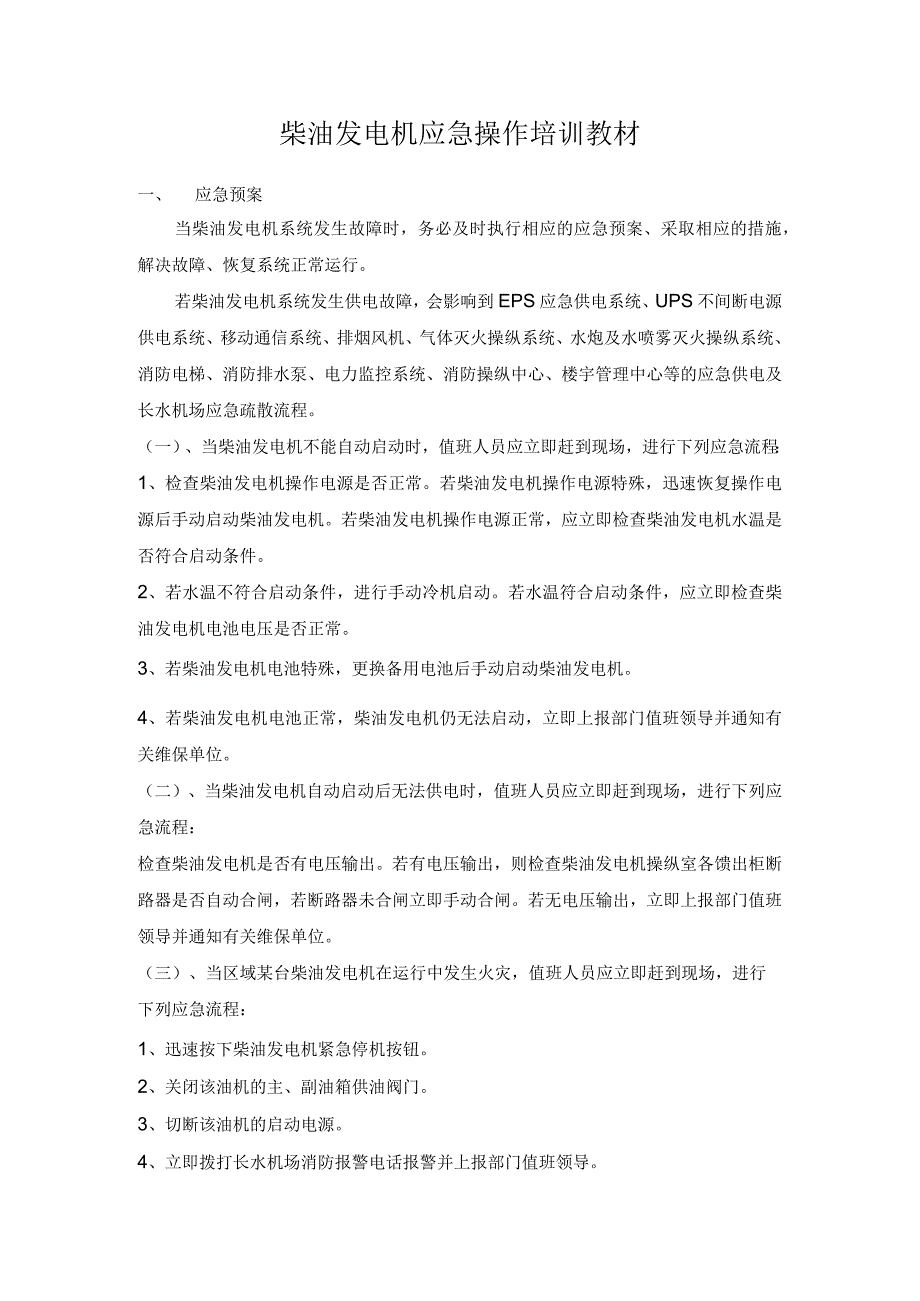

1、柴油发电机应急操作培训教材一、应急预案当柴油发电机系统发生故障时，务必及时执行相应的应急预案、采取相应的措施，解决故障、恢复系统正常运行。若柴油发电机系统发生供电故障，会影响到EPS应急供电系统、UPS不间断电源供电系统、移动通信系统、排烟风机、气体灭火操纵系统、水炮及水喷雾灭火操纵系统、消防电梯、消防排水泵、电力监控系统、消防操纵中心、楼宇管理中心等的应急供电及长水机场应急疏散流程。（一）、当柴油发电机不能自动启动时，值班人员应立即赶到现场，进行下列应急流程：1、检查柴油发电机操作电源是否正常。若柴油发电机操作电源特殊，迅速恢复操作电源后手动启动柴油发电机。若柴油发电机操作电源正常，应立即检
2、查柴油发电机水温是否符合启动条件。2、若水温不符合启动条件，进行手动冷机启动。若水温符合启动条件，应立即检查柴油发电机电池电压是否正常。3、若柴油发电机电池特殊，更换备用电池后手动启动柴油发电机。4、若柴油发电机电池正常，柴油发电机仍无法启动，立即上报部门值班领导并通知有关维保单位。（二）、当柴油发电机自动启动后无法供电时，值班人员应立即赶到现场，进行下列应急流程：检查柴油发电机是否有电压输出。若有电压输出，则检查柴油发电机操纵室各馈出柜断路器是否自动合闸，若断路器未合闸立即手动合闸。若无电压输出，立即上报部门值班领导并通知有关维保单位。（三）、当区域某台柴油发电机在运行中发生火灾，值班人员应

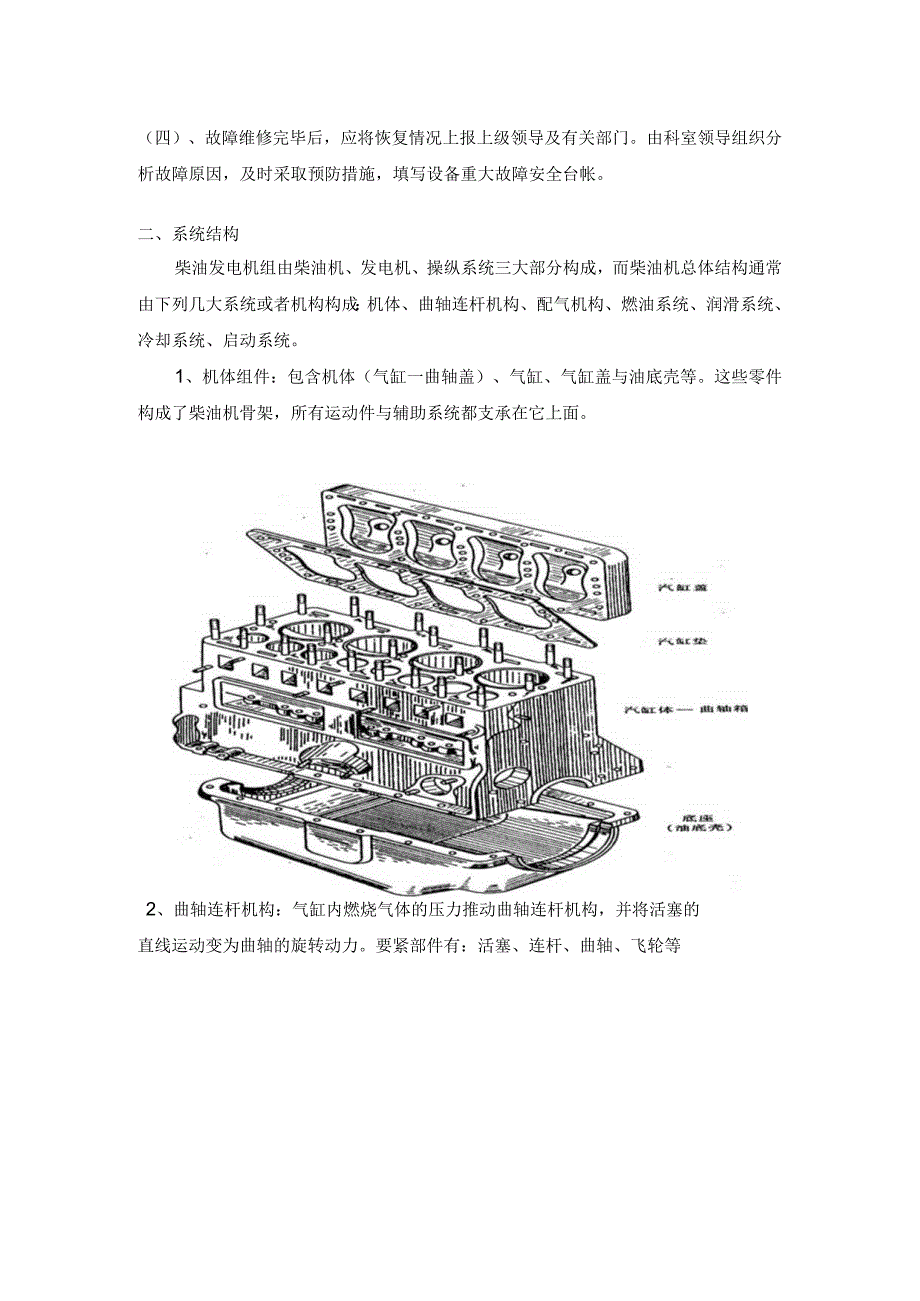

3、立即赶到现场，进行下列应急流程：1、迅速按下柴油发电机紧急停机按钮。2、关闭该油机的主、副油箱供油阀门。3、切断该油机的启动电源。4、立即拨打长水机场消防报警电话报警并上报部门值班领导。（四）、故障维修完毕后，应将恢复情况上报上级领导及有关部门。由科室领导组织分析故障原因，及时采取预防措施，填写设备重大故障安全台帐。二、系统结构柴油发电机组由柴油机、发电机、操纵系统三大部分构成，而柴油机总体结构通常由下列几大系统或者机构构成：机体、曲轴连杆机构、配气机构、燃油系统、润滑系统、冷却系统、启动系统。1、机体组件：包含机体（气缸一曲轴盖）、气缸、气缸盖与油底壳等。这些零件构成了柴油机骨架，所有运动件

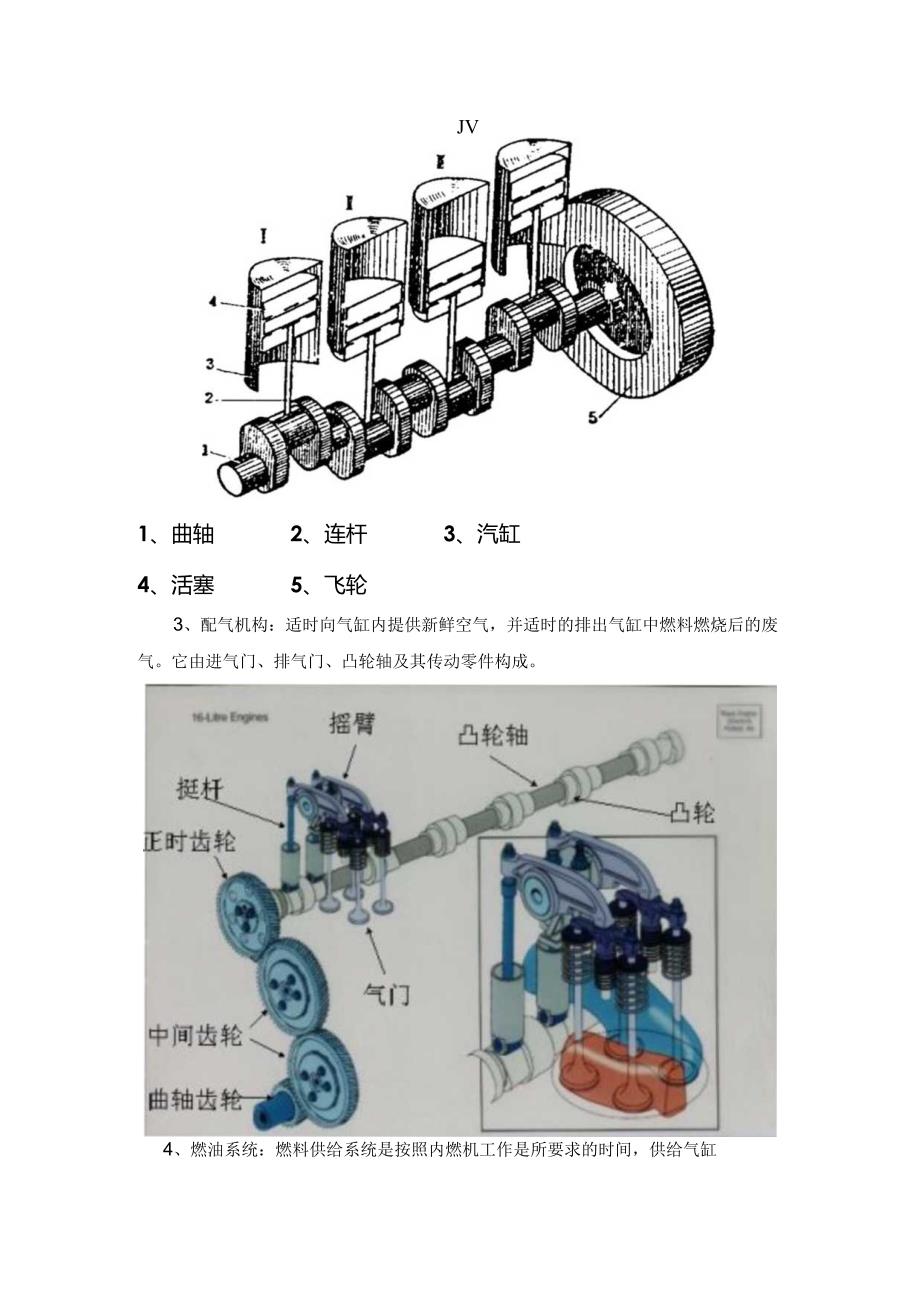

4、与辅助系统都支承在它上面。2、曲轴连杆机构：气缸内燃烧气体的压力推动曲轴连杆机构，并将活塞的直线运动变为曲轴的旋转动力。要紧部件有：活塞、连杆、曲轴、飞轮等JV1、曲轴2、连杆3、汽缸4、活塞5、飞轮3、配气机构：适时向气缸内提供新鲜空气，并适时的排出气缸中燃料燃烧后的废气。它由进气门、排气门、凸轮轴及其传动零件构成。4、燃油系统：燃料供给系统是按照内燃机工作是所要求的时间，供给气缸适量的燃料。它由燃油箱、燃油滤清器、油泵、喷油器等构成。5、润滑系统：润滑系统是向柴油机各运动机件的摩擦表面，不断提供适量的润滑油。它由机油泵、机油滤清器、机油散热器等构成。6、冷却系统：适当冷却在高温下工作的机件
5、，使柴油机保持正常的工作温度。它由水泵、散热器、水套、节温器、风扇等构成。1.散热水箱2.大棚环水泵进水管3.水泵4.进水*5.水冷式机油冷却M6.机体进水饵7.汽缸航出水管8.节SLWJ9.IS水竹1O.风11.小D环水系进水管7、启动系统：以外力转动内燃机曲轴，使内燃机由静止状态转入工作状态的装置。由蓄电池、启动马达等构成。电磁线圈及保持线圈通电，铁心移动带动驱动杆摆动，使启动机的齿轮与飞轮齿圈啮合，铁心继续移动接通直流电动机电路开始运转工作，直至柴油机启动。1.电刷2.换向片3前端盖4.换向器罩5.磁极线圈6.机壳7.啮合器滑套止盖8.摩擦片啮合机构9.啮合齿轮10.螺母IL启动机轴12
6、.后端盖13.驱动杠杆14.牵引铁心15.牵引继电器线BB16.保持线圈17.启动开关接触盘发电机大多使用同步发电机。同步发电机由固定的定子与可旋转的转子两大部分构成。将同步交流发电机与柴油机曲轴同轴安装，就能够利用柴油机的旋转带动发电机的转子，利用电磁感应原理，发电机就会输出感应电动势，经闭合的负载回路就能产生电流。飞轮连接盘三、柴油发电机工作原理在汽缸内，洁净空气与高压雾化柴油充分混合，在活塞上行的挤压下，体积缩小，温度迅速升高，达到柴油的燃点。柴油被点燃，混合气体剧烈燃烧，体积迅速膨胀，推动活塞下行，称之做功。各汽缸按一定顺序依次做功，作用在活塞上的推力通过连杆变成了推动曲轴转动的力量，
7、从而带动曲轴旋转。进气冲程：活塞从上止点向下止点移动，目的是吸入新鲜空气为燃烧作好准备，如今进气门打开，排气门关闭。活塞到达下止点时进气门关闭，进气冲程结束。压缩冲程：活塞从下止点向上止点移动，如今上下气门关闭，气缸内空气受压缩，温度、压力提高，为燃烧提供条件，活塞到达上止点时压缩冲程结束。膨胀（作功）冲程：在压缩冲程结束前，喷油器将燃油喷入气缸，与空气混合形成可燃气体并自燃，产生高温、高压推动活塞向下止点运动并带动曲轴旋转而作功，活塞到达下止点时，气缸内压力下降，直至排气门打开。排气冲程：作功结束后，气缸内的气体已成为废气，活塞从下止点向上止点运动，排气门打开，进气门关闭，活塞将废气排除气缸
8、，到达上止点时，排气冲程结束。(a)(b).(C)(d)四冲程工作原理示意图柴油机通过改变汽缸内柴油与空气的比例来达到调整功率的目的。发动机转速固定时，又跟单位时间内柴油供应量大小、柴油燃烧性能的好坏等因素有关。向汽缸内多喷油，功率增加，当油量多到一定数量后，由于氧气不足，排气开始冒黑烟，如再继续增加油量，冒烟加重，但功率仍可少许增加，达到最大功率后，再多喷油，功率下降。交流发电机工作原理发电机励磁机三相电势的波形在定子槽里放着三个结构相同的绕组AX、BY、CZ(A、B、C为绕组始端，X、Y、Z为绕组末端)。三个绕组的空间位置互差120。电角度。当柴油机拖动电机转子与励磁机旋转时，励磁机输出的
9、直流电流流入转子绕组，产生旋转磁场，磁场切割三相绕组，产生三个频率相同、幅值相等、相应差为120。的电动势。吊出端于UVWN主定子励磁机定子DC Field旋门整瓶器AC3Phase的磁机特子DC头油4极主转子柴油机驱动发电机转动时，主转子上的剩磁在主定子产生一个小交流电压，此电压被AVR整流为直流并加在励磁定子上；励磁定子产生了一个磁场，磁场又使励磁转子感应出交流电压，通过旋转整流器转变为直流，提供给主转子；如今转子产生一个更大的磁场，其交流电压也更高；通过上述过程的不断循环，当发电机的输出电压趋近额定电压时，AVR开始限制通向励磁定子的电压，从而使发电机输出保持恒定。四、常见故障处理故障现
10、象可能引起的原因排除方法机组无法启动机组启动电瓶容量不足对电瓶进行保护（充电、补液）必要时更换此组电瓶操纵屏没有上电检查操纵屏上熔断器是否熔断启动继电器故障更换此继电器启动马达故障分析原因，必要时更换机组卡死，人工无法盘车完全检查，寻找原因启动困难或者启动时间过长机组启动电瓶容量不足对电瓶进行保护（充电、补液）必要时更换此组电瓶启动前预热不足检杏预热元器件部分电调机组启动油门电位器过小参阅随机电子调速器说明书，适当调大该电位器机组处于低温状态设法提高机体温度，建议选用机组加热器机组处于高原空气稀薄条件不能一次全速启动，务必在怠速下运行一定时间后才能升到全速运行使用了错误类型或者牌号的燃油务必更
11、换燃油中有水更换燃油，建议加装油水分离器燃油系统中有空气或者无燃油将空气排除，通过手动燃油泵使燃油正常地从回油管中流出燃油滤清器堵塞严重定期更换燃油滤清器进气系统堵塞严重定期更换空气滤清器喷油泵及喷油嘴故障（堵塞）请授权人员检查油泵，分析原因，大多数是由于长时间使用不合格的燃油所致输油泵故障检查修理，必要时更换停机电磁阀故障检查修理，必要时更换排气系统严重堵塞检查并排除故障电子调速板故障检查是否上电，必要时更换机组启动后不能保持运行燃油中有水更换燃油，建议加装油水分离器燃油系统中有空气或者无燃油将空气排除，通过手动燃油泵使燃油正常地从回油管中流出燃油滤清器或者空气滤清器堵塞定期更换“二滤”空气
12、稀薄地区怠速运行时间不足适当延长怠速运行时间，确保机组暖机使用错误类型或者牌号的燃油务必更换燃油机组启动时容易超速电子调速机组启动油门及爬坡速度电位器调整不当参阅随机电子调速器说明书，对油门及爬坡速度电位器略做调整超速保护值设定偏小超速保护值略做调整，最大不超过17%关于机械式调速结构检查油门拉杆是否灵活，并确保正确调节喷油泵（系统）故障请授权人员检查维修机组启动冒黑烟进气系统堵塞定期更换三滤使用错误类型或者牌号的燃油务必更换燃油发动机温度过低待发动机达到正常温度后再观察高原空气稀薄地区高原发动机应减功率运行进气温度过高进气温度不应高于40燃油管及燃油滤清器堵塞清洗燃油管，更换燃油滤清器及燃油
13、粗滤涡轮增压器磨损严重检修，必要时更换气门间隙不对检查并调整气门间隙供油定时不对查看喷油泵数据并请授权人员检修调整冒蓝烟发动机润滑油过多检查润滑油油位使用错误类型或者牌号的润滑油更换润滑油与滤清器，确保使用正确类型的润滑油冒白烟使用错误类型或者牌号的燃油更换，并确保使用正确类型的燃油气缸头漏水检查缸头与缸垫，必要时更换发动机己到大修期限大修发动机机组达不到额定转速机组工作在超载状态降低负载，不超过机组额定负载使用电子调速板转速电位器设置有错误参阅电子调速器随机说明书，给予正确设置或者更换电子调速系统故障检修或者给予更换机械调速机构油门操纵调整不当（或者有松动）检查并调整燃油管堵塞（或者太细）检
