《标段砖胎模专项施工方案.docx》由会员分享，可在线阅读，更多相关《标段砖胎模专项施工方案.docx（21页珍藏版）》请在第壹文秘上搜索。

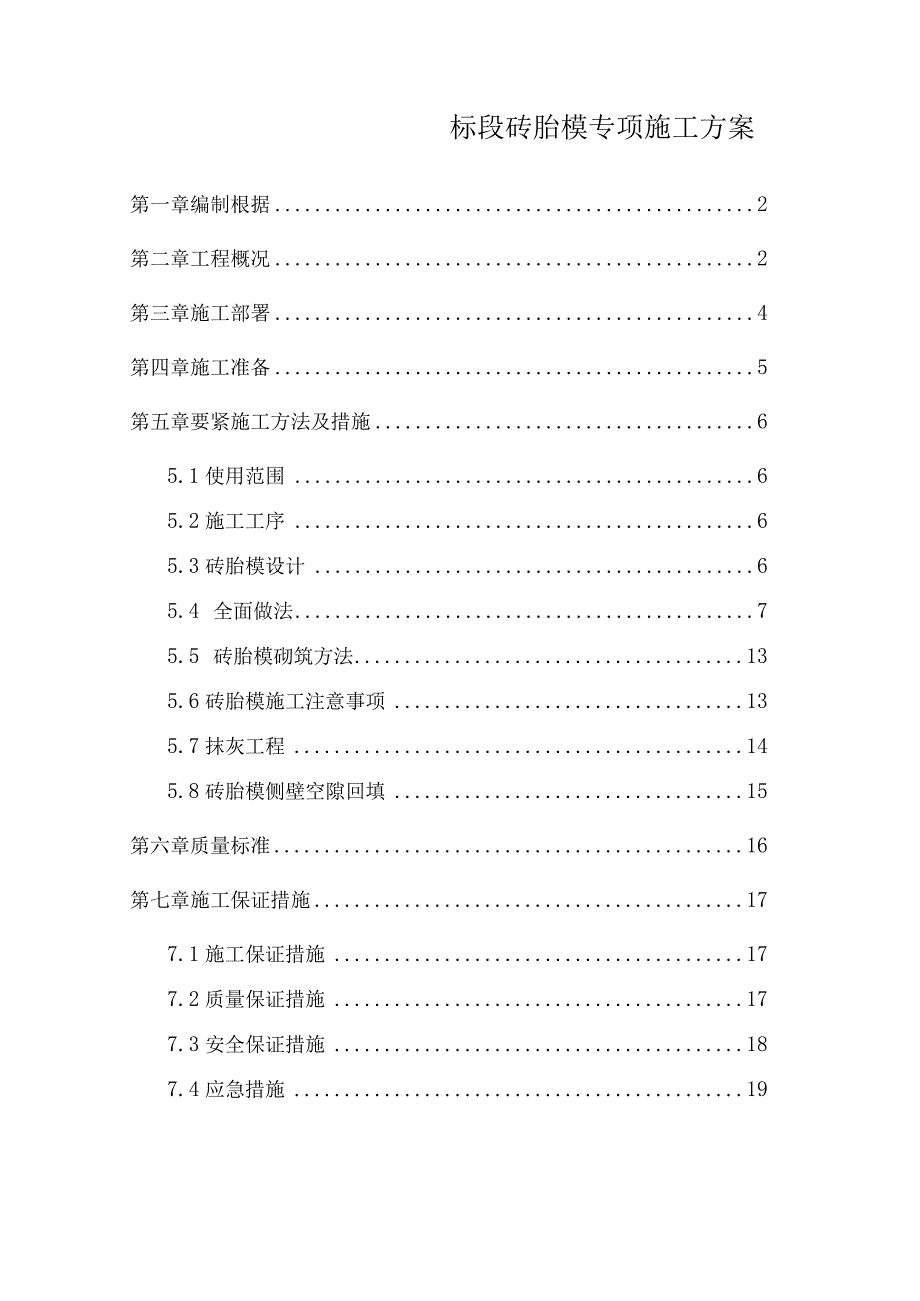

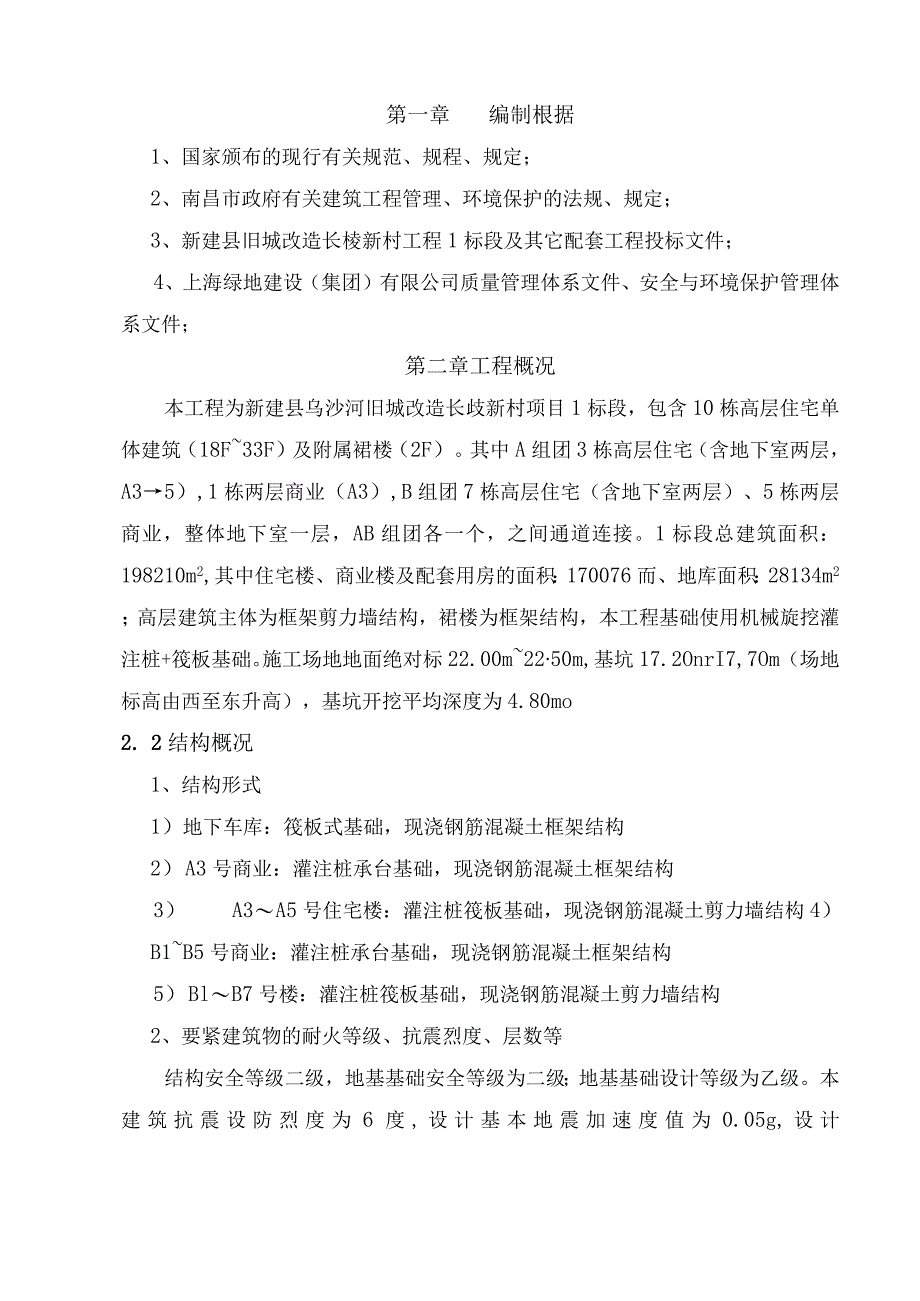

1、标段砖胎模专项施工方案第一章编制根据2第二章工程概况2第三章施工部署4第四章施工准备5第五章要紧施工方法及措施65.1使用范围65.2施工工序65.3砖胎模设计65.4 全面做法75.5 砖胎模砌筑方法135.6砖胎模施工注意事项135.7抹灰工程145.8砖胎模侧壁空隙回填15第六章质量标准16第七章施工保证措施177.1施工保证措施177.2质量保证措施177.3安全保证措施187.4应急措施19第一章编制根据1、国家颁布的现行有关规范、规程、规定；2、南昌市政府有关建筑工程管理、环境保护的法规、规定；3、新建县旧城改造长棱新村工程1标段及其它配套工程投标文件；4、上海绿地建设（集团）有限
2、公司质量管理体系文件、安全与环境保护管理体系文件；第二章工程概况本工程为新建县乌沙河旧城改造长歧新村项目1标段，包含10栋高层住宅单体建筑（18F33F）及附属裙楼（2F）。其中A组团3栋高层住宅（含地下室两层，A35）,1栋两层商业（A3）,B组团7栋高层住宅（含地下室两层）、5栋两层商业，整体地下室一层，AB组团各一个，之间通道连接。1标段总建筑面积：198210m2,其中住宅楼、商业楼及配套用房的面积：170076而、地库面积：28134m2；高层建筑主体为框架剪力墙结构，裙楼为框架结构，本工程基础使用机械旋挖灌注桩+筏板基础。施工场地地面绝对标22.00m2250m,基坑17.2Onr
3、I7,7Om（场地标高由西至东升高），基坑开挖平均深度为4.80mo2. 2结构概况1、结构形式1）地下车库：筏板式基础，现浇钢筋混凝土框架结构2） A3号商业：灌注桩承台基础，现浇钢筋混凝土框架结构3） A3A5号住宅楼：灌注桩筏板基础，现浇钢筋混凝土剪力墙结构4）B1B5号商业：灌注桩承台基础，现浇钢筋混凝土框架结构5） BlB7号楼：灌注桩筏板基础，现浇钢筋混凝土剪力墙结构2、要紧建筑物的耐火等级、抗震烈度、层数等结构安全等级二级，地基基础安全等级为二级；地基基础设计等级为乙级。本建筑抗震设防烈度为6度,设计基本地震加速度值为0.05g,设计地震分组为第一组；建筑场地类别11类。地下室及

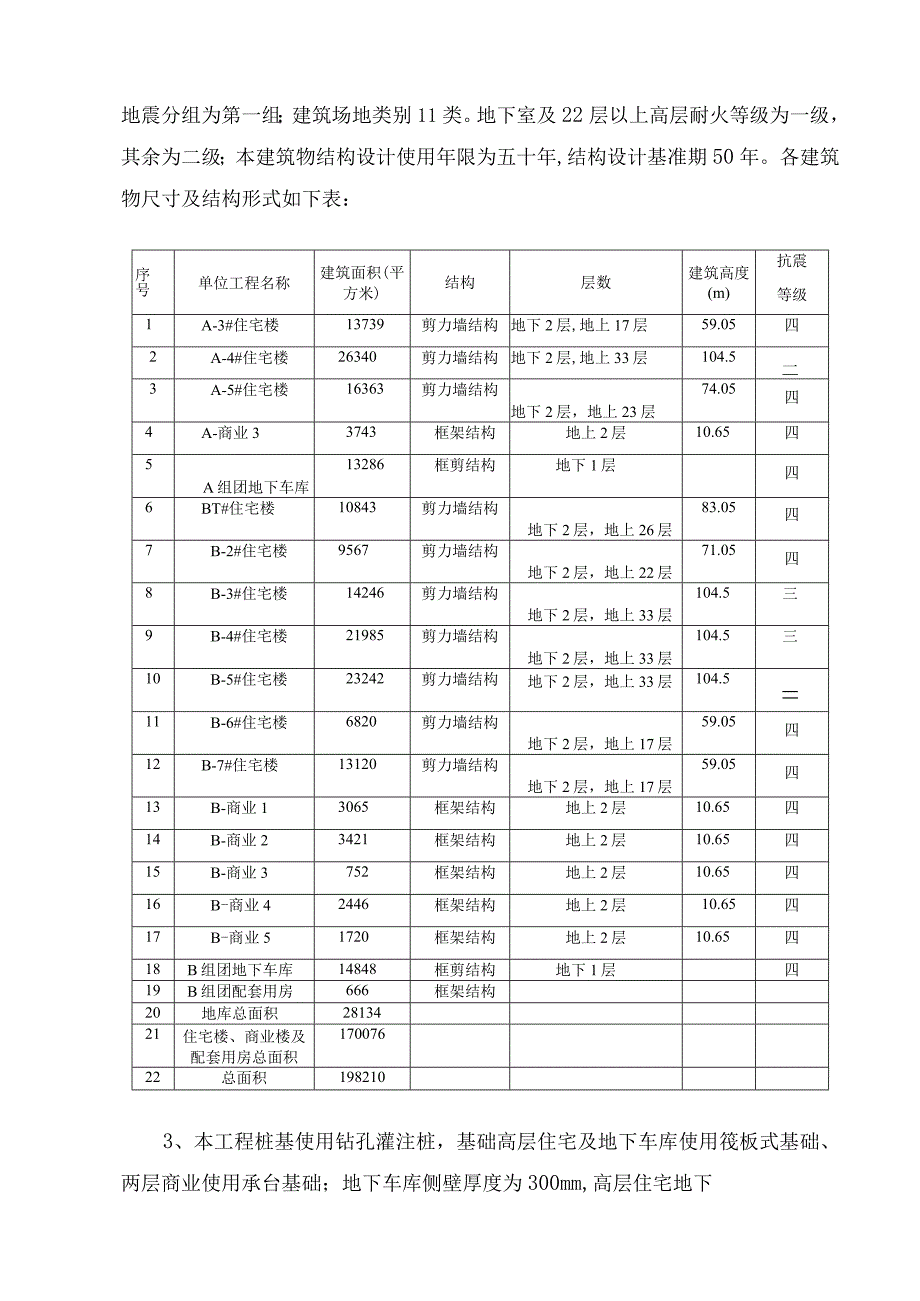

4、22层以上高层耐火等级为一级，其余为二级；本建筑物结构设计使用年限为五十年,结构设计基准期50年。各建筑物尺寸及结构形式如下表：序号单位工程名称建筑面积(平方米)结构层数建筑高度(m)抗震等级1A-3#住宅楼13739剪力墙结构地下2层,地上17层59.05四2A-4#住宅楼26340剪力墙结构地下2层,地上33层104.5一3A-5#住宅楼16363剪力墙结构地下2层，地上23层74.05四4A-商业33743框架结构地上2层10.65四5A组团地下车库13286框剪结构地下1层四6BT#住宅楼10843剪力墙结构地下2层，地上26层83.05四7B-2#住宅楼9567剪力墙结构地下2层，地
5、上22层71.05四8B-3#住宅楼14246剪力墙结构地下2层，地上33层104.5三9B-4#住宅楼21985剪力墙结构地下2层，地上33层104.5三10B-5#住宅楼23242剪力墙结构地下2层，地上33层104.511B-6#住宅楼6820剪力墙结构地下2层，地上17层59.05四12B-7#住宅楼13120剪力墙结构地下2层，地上17层59.05四13B-商业13065框架结构地上2层10.65四14B-商业23421框架结构地上2层10.65四15B-商业3752框架结构地上2层10.65四16B-商业42446框架结构地上2层10.65四17B-商业51720框架结构地上2层1
6、0.65四18B组团地下车库14848框剪结构地下1层四19B组团配套用房666框架结构20地库总面积2813421住宅楼、商业楼及配套用房总面积17007622总面积1982103、本工程桩基使用钻孔灌注桩，基础高层住宅及地下车库使用筏板式基础、两层商业使用承台基础；地下车库侧壁厚度为300mm,高层住宅地下室侧壁厚度250mm；地下车库底板厚为400mm,住宅22F以上地下室底板厚800mm.18F下列地下室底板厚度600mm。4、碎强度等级:5、地下室底混凝土强度等级C30,抗渗等级为P6级;2）建筑单体：介绍一下B#3住宅楼层数范围标高范围剪力墙碎强度等级梁板碎强度等级地下室6-6.0
7、5-14.95C50C307-1117.95-29.95C45C3012-1632.9544.95C40C3017-2147.9559.95C35C3022屋面62.95-103.2C30C305、钢筋使用I级、II级钢筋，III级钢筋，IV级钢筋。第三章施工部署根据地下室施工专项方案，本区域划分B组团地库分成Bl、B2、B3、B4、B5、B6、B7、B8、B9九段及住宅楼B-住1、B-住2、B-住3、B-住4、B-住5、B-住6、B-住7七段。S I B：商 5 -WWn E段!B2L _.3B4段B6段B7段B8段B9段根据现场实际条件，施工顺序如下：B-住1-车库Bl段-B-住2-A车库
8、B3、B4段-B-住6-B-住3-车库B5段一-车库B2段一-车库B6、B7、B8、B9段一-B-住7以上是暂定施工顺序，如遇现场条件变化，将作出调整，确保项目整体的计划顺利实施。3. 2施工工序测量放线、定标高一-机械土方开挖至承台底以上300mm-人工清土、平整一-浇碎垫层-放砖胎膜线f一试摆砖样-砌砖模一砖模抹灰一-砖模加固一-承台、挡墙侧回填一-场地平整一-基础垫层-防水及防水保护层一钢筋绑扎一-墙柱插筋一集水井、临边、剪力墙吊模一-底板混凝土浇筑第四章施工准备3.1 技术准备1、提早编制施工方案与技术交底，明确施工方法与操作工艺。2、地基验槽已检测合格。3、熟悉图纸及施工规范。4.
9、2人员准备管理人员：由技术负责人、质检员、工长、技术员、施工班组长等构成“砖胎模施工管理小组”。施工队伍：选择有相应资质的专业队伍，要紧施工人员应持有建设行政主管部门或者其指定单位颁发的岗位证书。施工前要对人员进行安全、质量与技术指导。4. 3现场准备地下室承台及地下室底板土方开挖前充分组织好人员的安排，承台及地下室底板土方一边开挖就一边对承台、集水井砖模及基坑排水沟进行施工，以确保地下室底板土方与承台土方开挖后基底不被水浸泡，承台土方挖开后立即用C15的混凝土做承台、集水井及排水沟垫层100mnb第二天务必完成前一天开挖的承台、集水井砖模及排水沟的砌筑，型成时间上的流水作业，承台、集水井砖模
10、每完成一个即时的进行土方回填，回填时一定按回填土的要求进行回填，确保回填土的质量，以便下一工序的施工，即地下室垫层施工。4.4材料机具准备序号材料名称规格型号单位数量1灰砂砖24011553三块1530002水泥425#T603中粗砂M31204搅拌机350型台15斗车辆106灰桶只50第五章要紧施工方法及措施4.1 使用范围本工程基础使用机械旋挖灌注桩+筏板基础，承台、电梯井、消防电梯井、集水井在伐板下，浇筑混凝土时务必与伐板混凝土务必同时浇筑。针对此种情况在施工过程中地下室承台模板、电梯井底板下列模板、集水井模板、塔吊承台模板、底板四周侧模及外墙防水导墙模板等使用砖胎模。5.2施工工序测量
11、放线、定标高一-机械土方开挖至承台底以上300mm-人工清土、平整一-浇砂垫层一-放破胎膜线一一试摆砖样一-砌砖模一砖模抹灰-砖模加固一-承台、挡墙侧回填一-场地平整一-基础垫层一防水及防水保护层一-钢筋绑扎一-墙柱插筋一-集水井、临边、剪力墙吊模一底板混凝土浇筑5. 3砖胎模设计根据施工图纸、施工组织设计要求与国家、地方现行施工规范，因砖模在砌好后要承受回填土的侧压力，砖胎膜的选型及厚度应根据承台、挡墙侧模深度进行计算，防止回填土过程中或者回填后由于地表水侵蚀而发生边坡滑移甚至垮塌。砖模基本选型与厚度如下表:承台、挡墙高度（mm）砖模高度（mm）内侧/外侧墙厚（mm）适用范围40040012
12、0地下车库底板四周600650600650240B-住37地下室底板四周800800240B-住15地下室底板四周17001300/1700240/底部100Omrn高范围内使用370墙上部砌筑使用240墙地下车库集水井19501350/1950240/底部100Omrn高范围内使用370墙上部砌筑使用240墙B-住6、7电梯井21001450/2100240/底部100Omrn高范围内使用370墙上部砌筑使用240墙B-住4电梯井22001550/2200240/底部1000mm高范围内使用370墙上部砌筑使用240墙B-住4电梯井24501850/2450底部1500un高范围内使用370
13、墙上部砌筑使用240墙B-住15电梯井41503350/4150底部900mm高范围内使用490墙，上部砌筑370墙，中间设一圈梁，斜砌部分使用240墙B-住15集水井5.4全面做法1、地下车库底板四周：（40Omnl高）120。Ln9，i2、B-住37地下室底板四周(600-650mmf)20厚1：2.O水泥砂浆粉刷层M7.5砂浆砌筑240厚砖胎模3、B-住15地下室底板四周(80OnmI高)2401）中间做法:2）靠剪力墙做法（B-住4、6、7电梯井做法余同，高度范围在1700、1950、2100、2200mm）(OOZI0011096)。ZOOOL20厚1:2.0水泥砂浆M7.5砂浆砌筑240厚砖C15役垫层M7.5砂浆砌筑370厚砖5、B-住15电梯井（高度1850/2450）D中间做法2）靠剪力墙做法6、B-住15集水井（高度3350/415OnmI）1）中
