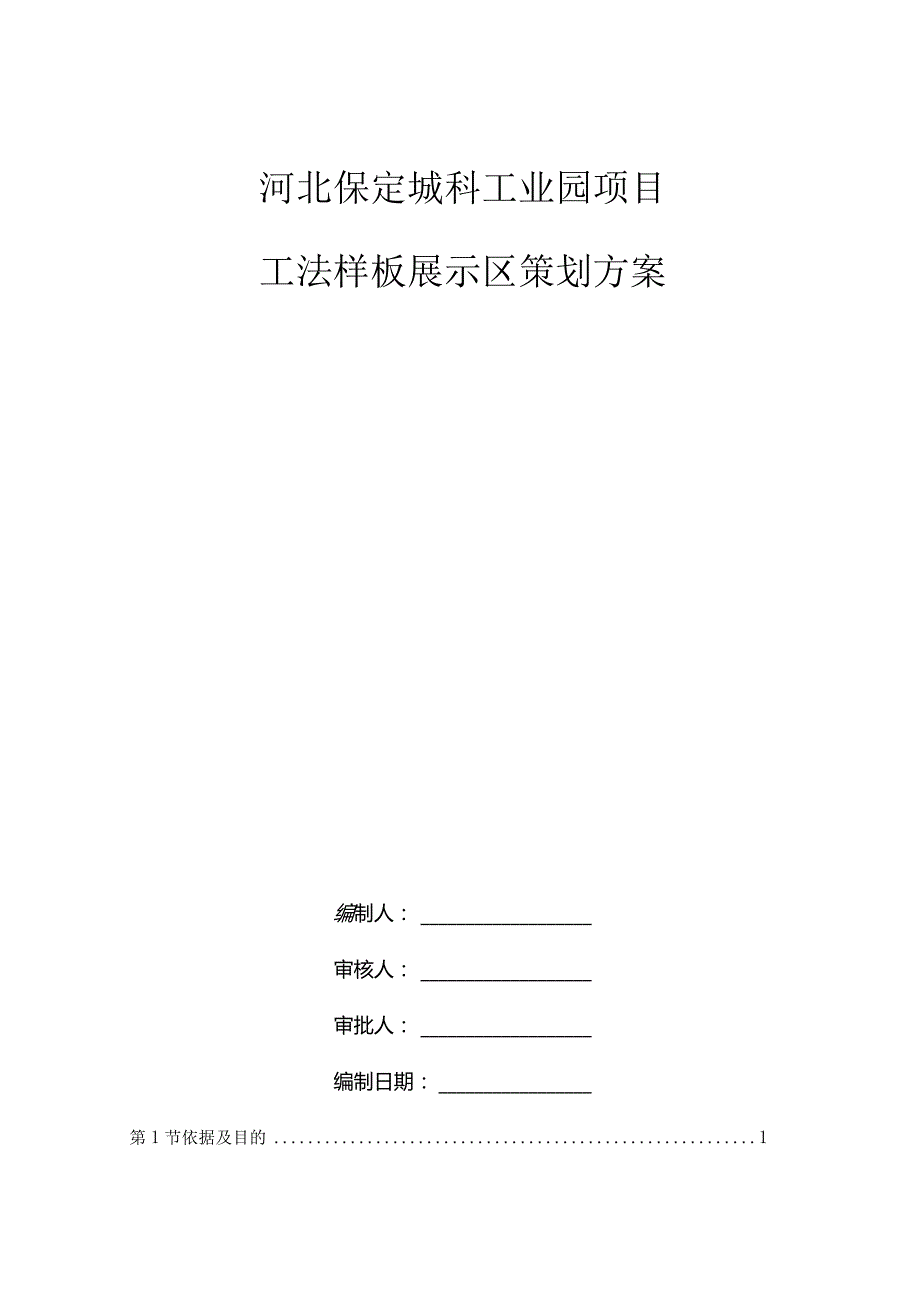

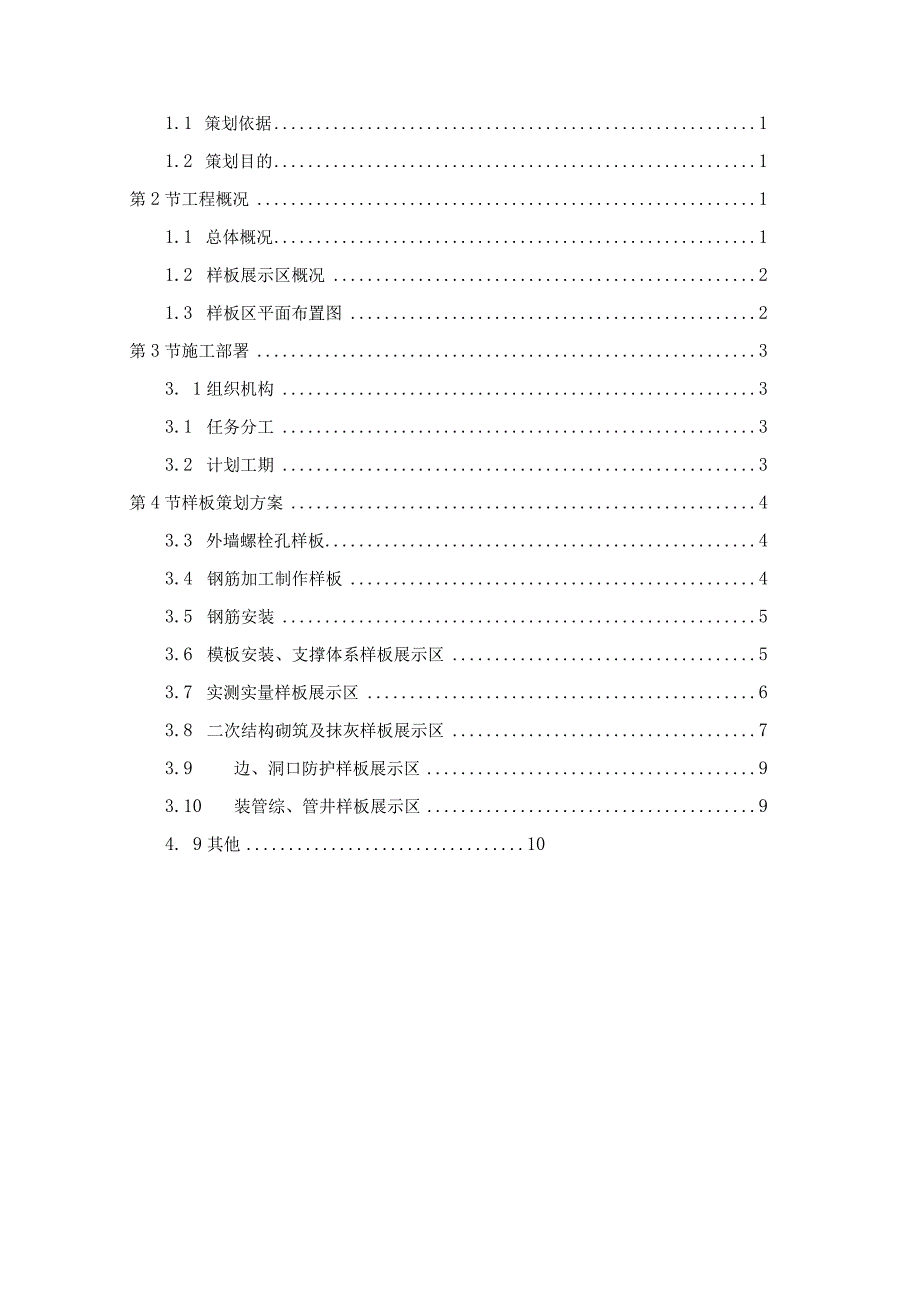

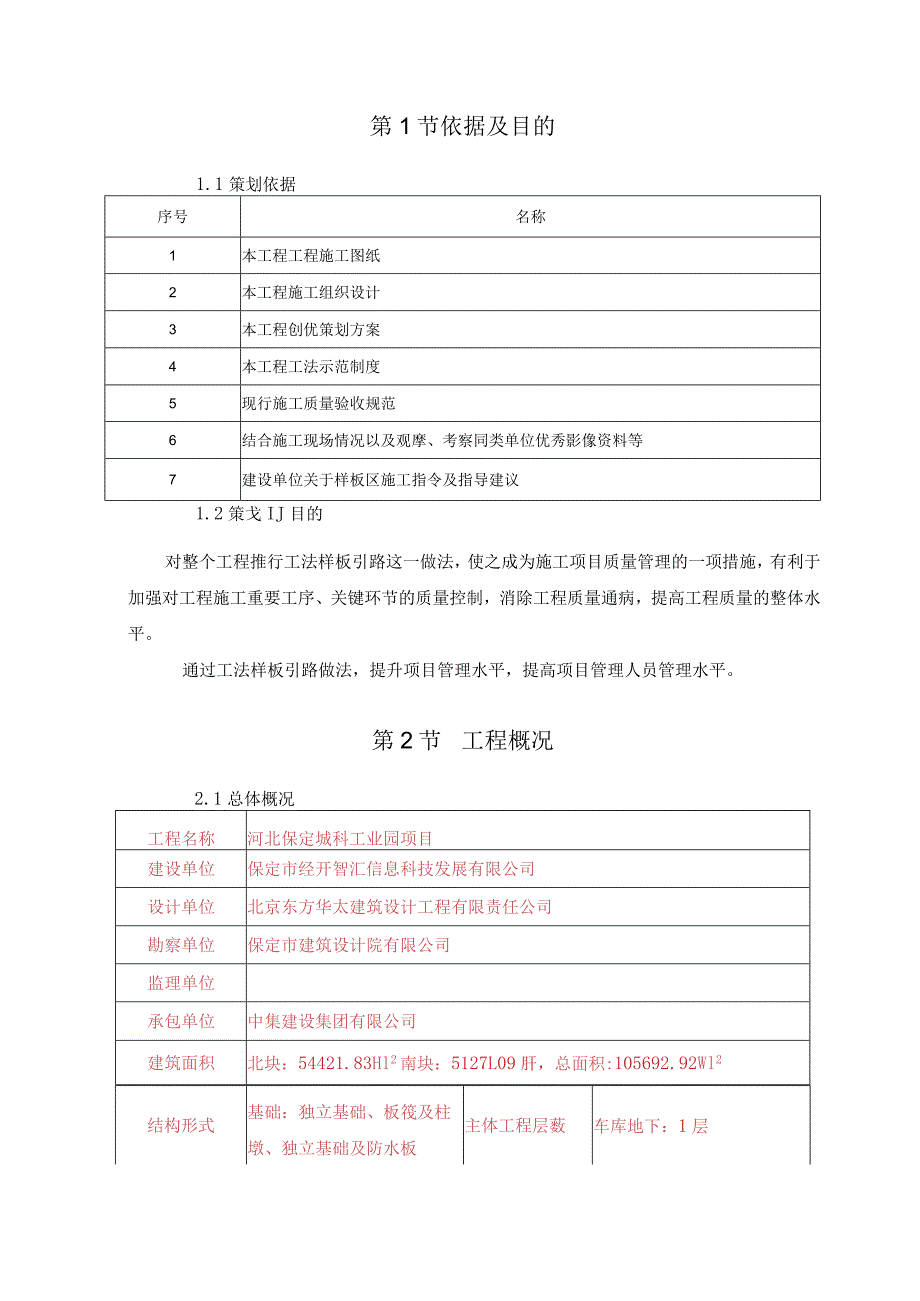

1、河北保定城科工业园项目工法样板展示区策划方案编制人：审核人：审批人：编制日期：第1节依据及目的11.1 策划依据11.2 策划目的1第2节工程概况11.1 总体概况11.2 样板展示区概况21.3 样板区平面布置图2第3节施工部署33. 1组织机构33.1 任务分工33.2 计划工期3第4节样板策划方案43.3 外墙螺栓孔样板43.4 钢筋加工制作样板43.5 钢筋安装53.6 模板安装、支撑体系样板展示区53.7 实测实量样板展示区63.8 二次结构砌筑及抹灰样板展示区73.9 边、洞口防护样板展示区93.10 装管综、管井样板展示区94. 9其他10第1节依据及目的1.1策划依据序号名称1
2、本工程工程施工图纸2本工程施工组织设计3本工程创优策划方案4本工程工法示范制度5现行施工质量验收规范6结合施工现场情况以及观摩、考察同类单位优秀影像资料等7建设单位关于样板区施工指令及指导建议1.2策戈IJ目的对整个工程推行工法样板引路这一做法，使之成为施工项目质量管理的一项措施，有利于加强对工程施工重要工序、关键环节的质量控制，消除工程质量通病，提高工程质量的整体水平。通过工法样板引路做法，提升项目管理水平，提高项目管理人员管理水平。第2节工程概况2.1总体概况工程名称河北保定城科工业园项目建设单位保定市经开智汇信息科技发展有限公司设计单位北京东方华太建筑设计工程有限责任公司勘察单位保定市建
3、筑设计院有限公司监理单位承包单位中集建设集团有限公司建筑面积北块：54421.83Hl2南块：5127L09肝，总面积:105692.92Wl2结构形式基础：独立基础、板筏及柱墩、独立基础及防水板主体工程层薮车库地下：1层车库：钢筋硅框架主楼地下：14层主楼：钢框架主楼地上层耐火等级地下：一级、地上：二级抗震设防烈度7度2.2样板展示区概况样板展示区拟定于1楼首层为施工样板展示区，涉及工法样板展示如下:1 .外墙螺栓孔样板展示区2 .钢筋加工制作样板展示区3 .钢筋安装样板展示区4 .模板安装、支撑体系样板展示区5 .实测实量样板展示区6 .二次结构砌筑及抹灰样板展示区7 .卫生间防水样板展示
4、区8 .临边、洞口防护样板展示区9 .安装管综、管井样板展示区拟定于1楼二层为交房样板展示区，此样板为最终交房实景样板。2. 3样板区平面布置图第3节施工部署3.1组织机构为确保工法样板展示区实施顺利，项目部成立样板展示区领导小组。组长：副组长：组员：3. 2任务分工组长：全面协调。副组长：负责样板展示方案策划及领导实施。组员：根据方案负责具体实施。3. 3计划工期计划开始时间年月日，完成时间年月日，总工期30天。项目周期天数24681012141618202224262830施工准备7d材料准备IOd样板施工20d清理验收2d第4节样板策划方案4.1外墙螺栓孔样板为避免结构外墙穿墙螺栓孔出现
5、渗水质量隐患，地上结构外墙穿墙螺栓孔采用微膨胀抗裂砂浆封堵后，外侧涂刷三遍水泥基JS防水涂料，以螺栓孔中心点为圆心直径IoOmnb楼层水平施工缝涂刷三遍水泥基JS防水涂料宽度100mm,为确定施工标准拟在1楼首层结构墙体制作施工样板，样板效果如下图：4. 2钢筋加工制作样板如下图，在1楼区域采用冲孔钢板搭设L8m高展板，展板上悬挂箍筋、弯钩、直螺纹、梯子筋等钢筋加工制作成品件，钢筋制作样板件涂刷黑色漆进行防锈，每个成品件正下方悬挂产品标识签，展板完成效果图如下：4.3钢筋安装钢筋安装样板展示L形剪力墙钢筋绑扎施工，剪力墙根部浇筑12Omm厚C30结构楼板，板内配双层双相ClO150展示马凳、保
6、护层厚度、墙根凿毛工艺，剪力墙厚300mm,墙高200Omm钢筋配筋如下表，剪力墙主要展示内容涉及如下：YBZ柱竖向钢筋直螺纹连接工艺，包含连接位置、外漏丝扣、三色漆标识；YBZ柱箍筋、拉钩位置、间距，剪力墙纵向钢筋起步、水平筋起步、纵向钢筋绑扎搭接位置及拉钩位置间距；剪力墙线盒稳固做法、梯子筋、定模棍等措施筋；4.4模板安装、支撑体系样板展示区利用现有结构墙恢复墙体模板安装，高度一张整板（183Omm）、宽度三张整板（285OnIn1）,墙模全新15mm厚木模板、全新次楞30*80木方、主楞双钢管（钢管刷黄漆）作为墙体模板安装样板；顶板支撑体系样板，架体为轮扣架体立杆间距1.2m步距才1.5
7、m,模拟层高3.Om,支撑体系长3.6m宽3.6m,架体钢管涂刷红色防锈漆，次楞30*80新木方,主楞双钢管（涂刷黄色漆）铺15mm厚新模板。4.5实测实量样板展示区拟在1楼首层已拆模的结构墙体进行实测实测操作分解样板展示，分解图例及实测实量印章如下：O中集建设中集建设集团有限公司百万庄C、D地块磴结构实测实量检测部位#楼层#点检测项目允许偏差第尺第尺第尺垂直度O-5mm平整度O-3mm截面尺寸3mm总包单位监理单位匠心铸就希品，经典再创辉煌！4.6二次结构砌筑及抹灰样板展示区拟在1楼首层砌筑二次结构墙体作为二次结构砌筑、抹灰工序样板展示，样板展示主要体现做法如下：1 .整墙砌筑中灰砖捂底、墙
8、顶斜砌塞口；2 .二次结构植筋、水平系梁、构造柱钢筋、模板构造做法；3 .抹灰施工的灰饼、拉毛、挂网、分层抹灰等;4 .构造做法如下：纵第接SOd单面?5留灌灰孔B I4Sflf-I.LVIL 1-v-dooc填塞海绵条40*70木方48mm脚手菅多层板模板对拉穿墙螺栓内配PVC塑料管构造柱做法详图组合砌筑做法详图5.效果展示如下：4.7临边、洞口防护样板展示区首层采光井、电梯井采用硬质防护，防护板刷红白漆；临边采用L2m高定制护栏防护，电梯井口采用1.5m高定制护栏防护。4.8安装管综、管井样板展示区如样板平面布置图中所示区域，进行安装管道、管井排管样板展示，主要体现管道、线槽排布、支架安装
9、，管道名称、水流方向标识等，展示效果图如下：4. 9其他1 .样板展示区出入口设置“百万庄项目工法样板展示区”标识；2 .出入口两侧摆放绿植，宣传画及标语；3 .样板展示区顶棚采取满挂两遍腻子涂刷白色乳胶漆，天花与墙面、梁交界处采取下翻100mm进行界面分割；4 .样板展区地面暂不施工，采取满铺绿色仿真草皮，结构墙体阳角安装成品黑黄相间护角。5 .二次结构样板展示区结合施工现场情况，拟定于二次结构进场前完成施工；6 .二层交房样板间展示区结合施工现场情况适时开始，拟定于二次结构进场后优先进行施工，装饰做法结合施工现场拟定于装饰各专业（如：门窗、外墙、卫生间防水、墙、地砖面层等）进场前优先完成，样板评价合格后方可大面积组织施工。
